Quick Connect Tube -montering tillader sikker forbindelse ved blot at skubbe røret helt ind.
For at fjerne røret skal du først skubbe frigørelsen af ærmet indad jævnt for at åbne fjederkolleten, og derefter kan røret let trækkes ud.
Quick Connect Tube -fittings bruges i pneumatisk Tybe -system
Pneumatiske rørfittings med forskellige typer kan møde alle needs i pneumatisk rørsystem
Selv efter installeret kan rørets retning frit ændres
Nikkelbelagt messinglegeme er korrosionssikre og antiforurening
Alle R- og NPT -tråde lim har en tætningseffekt.
Alle lige tråde er standard o -ringe.
Trådspecifikationssammenligningstabel til pneumatiske fittings
| 55 ° konisk rørtråd | |||||
| Kode | 01 | 02 | 03 | 04 | 06 |
| Tråd | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° lige rørtråd | |||||
| Kode | G01 | G02 | G03 | G04 | G06 |
| Tråd | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrisk tråd | |||||
| Kode | M3 | M5 | M6 | ||
| Tråd | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° konisk rørtråd | |||||
| Kode | N01 | N02 | N03 | N04 | N06 |
| Tråd | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Unified Fine Pitch Thread | |||||
| Kode | U10 | ||||
| Tråd | 10-32unf | ||||
Bemærk: Olk pneumatisk montering sendes som standard med koniske tråde. Hvis andre trådtyper (f.eks. Parallel, metrisk, NPT osv.) Er påkrævet, bedes du underrette vores OLK -salgsteam, når du afgiver ordren.
Almindelige tråde og trådstandarder for hurtig forbindelsesrørmontering
| Trådtype | Trådkode | Trådform | Trådvinkel (α) | Matchende type | Standarder | Standardkode | Standardorganisation |
| BSPP (cylindrisk, ikke-sælgende) | G | Intern/ekstern | 55 ° | Parallel/parallel | ISO 228-1 2003 | ISO | ISO - International organisation for standardisering |
| BSPP | Intern/ekstern | 55 ° | Parallel/parallel | GB/T 7307 2001 | GB | SAC - Standardiseringsadministration af Kina | |
| PF | Intern/ekstern | 55 ° | Parallel/parallel | BS 228-1 2003 | BS | BSI - British Standards Institution | |
| Jis B 0202 | Han | JISC - Japanese Industrial Standards Committee | |||||
| KS B 0221 | KS | Kats - Koreansk agentur for teknologi og standarder | |||||
| BSPT (konisk, forsegling) | RP | Indre | 55 ° | Konisk/parallel | ISO 7-1 | ISO | ISO - International organisation for standardisering |
| RC | Indre | Konisk/parallel | GB/T 7306-1987 | GB | SAC - Standardiseringsadministration af Kina | ||
| R | Ekstern | Konisk/parallel | BS 21 1985 | BS | BSI - British Standards Institution | ||
| BSPT | Intern/ekstern | 55 ° | Konisk/konisk | Jis B 0203 | Han | JISC - Japanese Industrial Standards Committee | |
| Pt | Intern/ekstern | Konisk/konisk | KS B 0222 | KS | Kats - Koreansk agentur for teknologi og standarder | ||
| NPSC (American Intern) | NPSC | Indre | 60 ° | Konisk/parallel | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardiseringsadministration af Kina | |||||
| NPT (amerikansk konisk) | NPT | Intern/ekstern | 60 ° | Konisk/konisk | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Standardiseringsadministration af Kina | |||||
| Metrisk tråd | M | Intern/ekstern | 60 ° | Parallel/parallel | ISO 261-1998 | ISO | ISO - International organisation for standardisering |
| GB/T 1193-2003 | GB | SAC - Standardiseringsadministration af Kina |

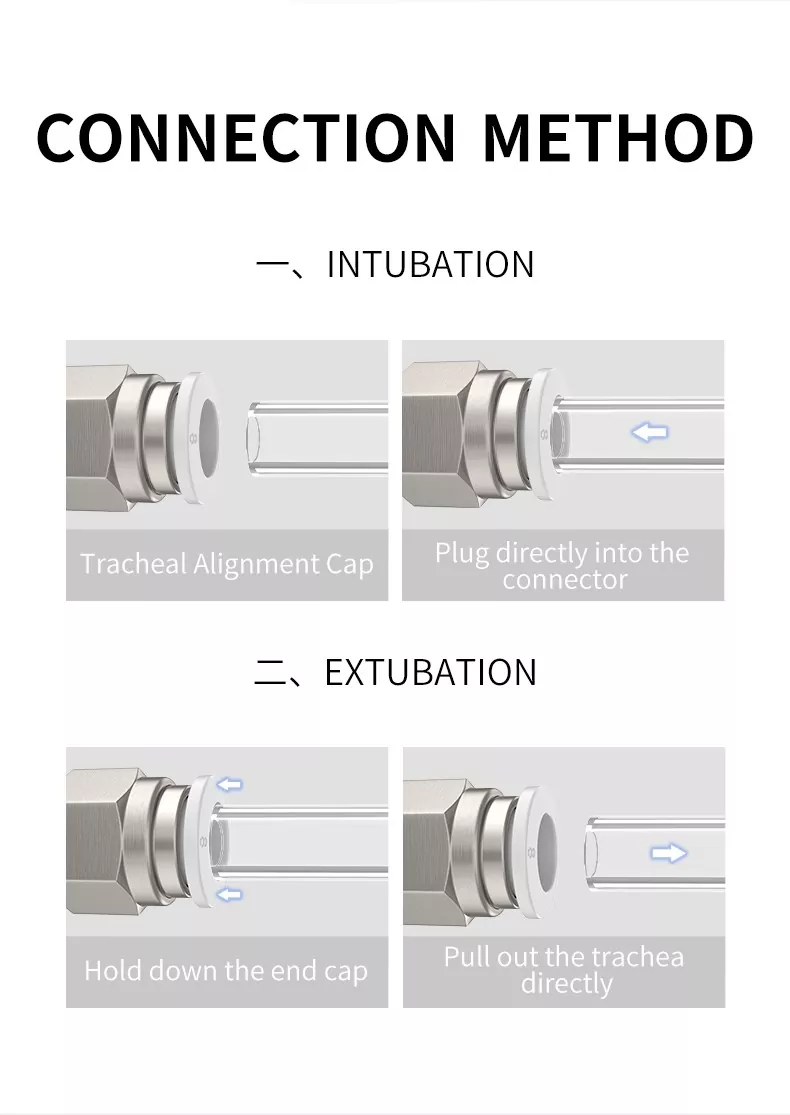

1. For at bekræfte, at det endelige tværsnit af slangen er lodret, er der ingen ridser på den ydre omkreds af slangen. Slangen er ikke elliptisk.
2.. Sørg for at bekræfte, at slangen indsættes i slangenden. Anydret er der luftlækage.
3.. Sørg for at bekræfte, at slangen ikke bliver trukket ud efter den indsatte slange.
1. Inden afbrydelse af røret, skal du sørge for at bekræfte, at trykket inde i røret er ved '0'.
2. Tryk på frigørelsesringen jævnt til bunden og træk røret ud. Hvis frigørelsesringen ikke presses på plads, trækkes røret muligvis ikke ud eller kan blive anstrengt. Rørriset kan forblive inde i rørbeslaget.
