Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

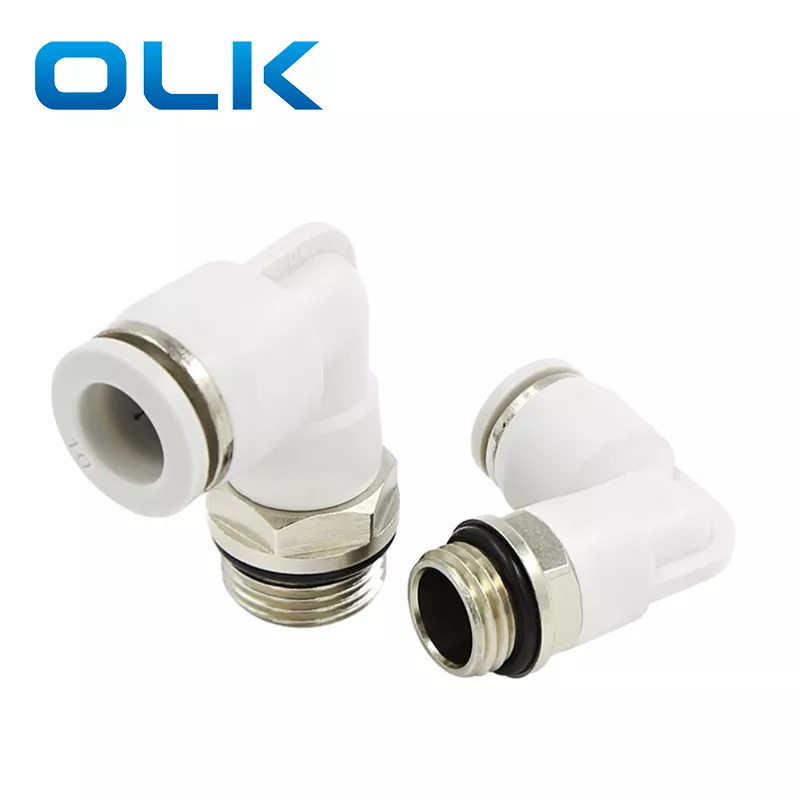

Black,White,BluePL-G han-albue-push-in-rørfittingen er en 90-graders albueforbindelse og G-gevind, der er ideel til brug i trange rum, eller hvor slangeomdirigering er påkrævet. Udstyret med tætningsringe for at forhindre luft- eller væskelækage.
Produktegenskaber: Kompakt struktur, velegnet til små rum; Retvinklet styredesign, praktisk til tracheal ledninger
|
Bestillingskode |
|||
|
PL |
8 |
-- |
G01 |
|
Model |
Rørstørrelse (metrisk) |
|
Gevindtype (55° lige rørgevind) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Væske |
Luft/vand (betinget)/vakuum |
|
Driftstryk |
0-1,0Mpa |
|
Vakuum tryk |
-100Kpa (10 Torr) |
|
Driftstemperatur |
-10-60℃ |
|
Materiale |
NYLON(PA),Polyurethan(PU) |
|
|

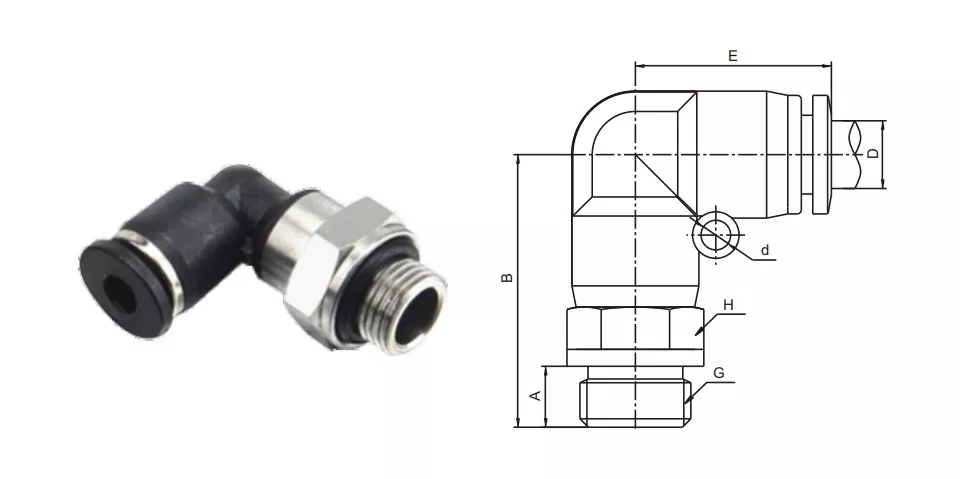

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Navn/type |
Beskrivelse af grænsefladestruktur |
|
PC albue |
Rørsamlingen bøjes i en vinkel på 90°, og den anden ende er indvendigt gevind |
|
PL Albue |
Den ene ende er indsat og den anden ende har et udvendigt gevind på 90° |
|
PV albue |
Begge ender er af rørindføringstype med en 90° bøjning |
Hvilket materiale er PL-stikket lavet af?
kobber
Hvad hedder de forbindende rørfittingsdele?
Hurtigforbindelsesrørpasning intern struktur: Udløser, kortsæt af zinklegering, låsefjeder, låsemuffe, låstætningsring, højstyrke plastik
Hvilken type PL-tråd er det?
Det er en metrisk tråd, M repræsenterer.
Hvad betyder 'Albue' i pneumatisk montering?
Albuefitting: En pneumatisk fitting, der tillader røret at ændre retning, typisk i en 90-graders vinkel.
