OLK Brand PG Reducer Union Straight Push in Tube Fitting bruges til at forbinde luftrør med forskellige diametre, såsom 6 mm til 4 mm. Det er velegnet til stramme rum, eller når der er behov for en størrelsesovergang.

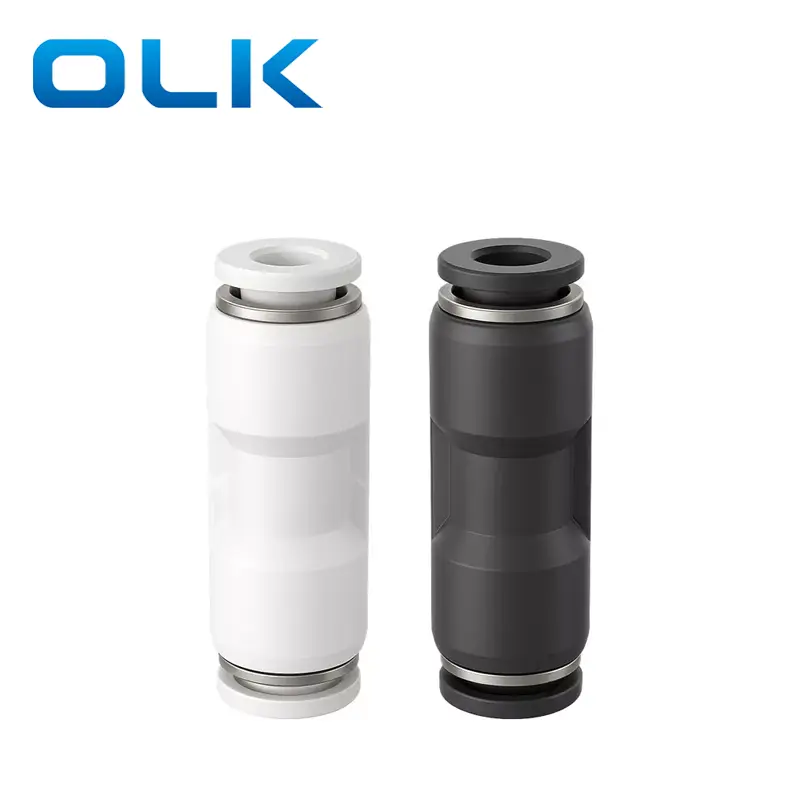

Stikket fås i tre farver: blå, hvid og sort.
|
Bestillingskode |
|||
|
Pg |
8 |
-- |
01 |
|
Model |
Rørstørrelse (metrisk) |
|
Rørstørrelse (metrisk) |
|
PG -serie montering |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Væske |
Luft/vand (betinget)/vakuum |
|
Driftspress |
0-1,0MPa |
|
Vakuumtryk |
-100 kpa (10 torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Materiale |
Nylon (PA), polyurethan (PU) |
|

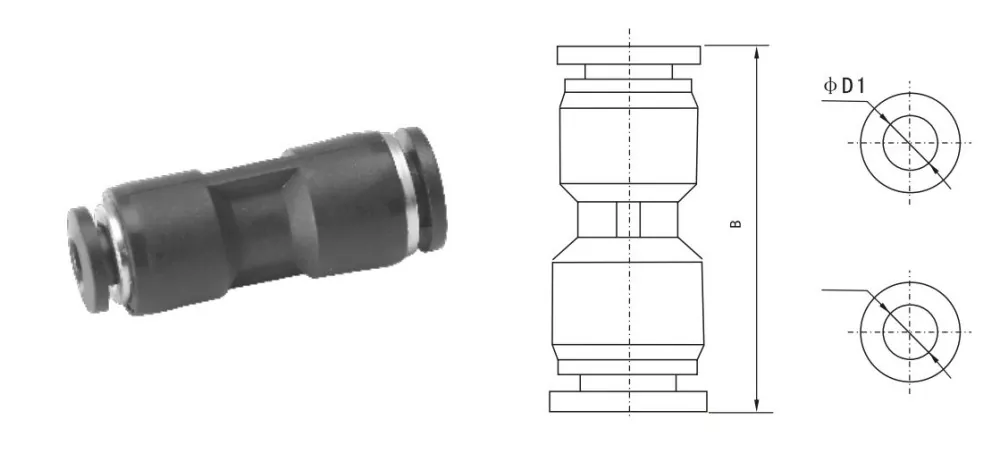

Tomme rørmontering |
Metrictube -montering |
FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Common Imperial Thread Size Conversion Reference |
||
|
Imperial størrelse |
Ca. Metrisk (mm) |
Konverteringsformel |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Forskellen mellem PU -fittings og PG -fittings?
PU forbinder den samme luftslange på begge sider, PG forbinder luftslange med forskellige diametre på begge sider
