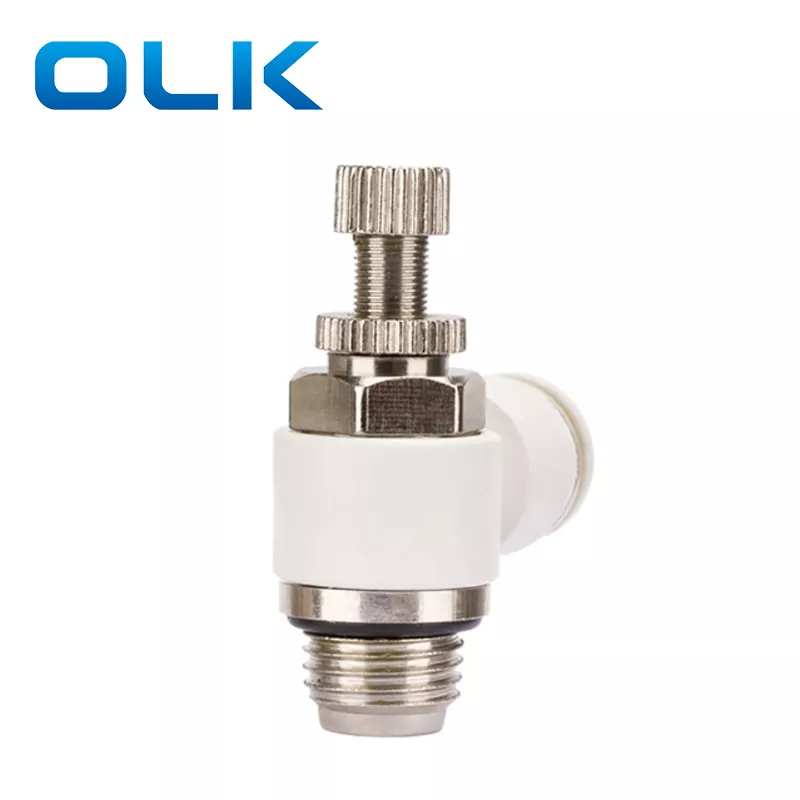

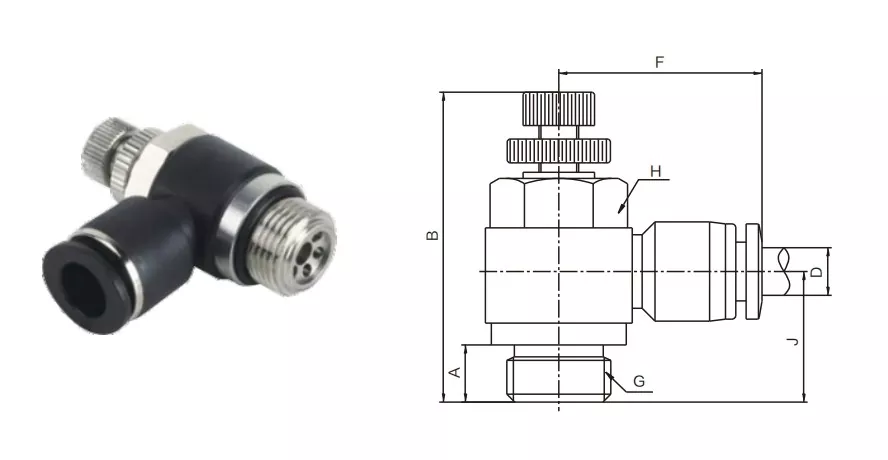

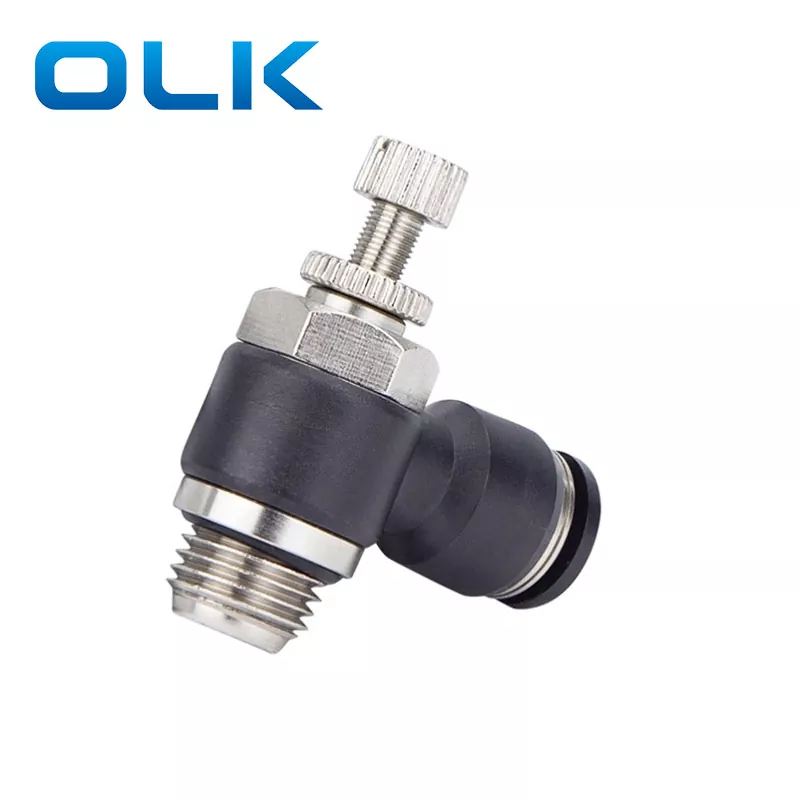

SC pneumatisk hastighedskontrolventil, G-Thread Type

SC Pneumatic Speed ​​Controller er designet til præcis justering af cylinderhastigheden ved at regulere luftstrømmen gennem den roterende kontrolknap. Den vedtager en G-thread-forbindelse med en indbygget tætningsskive, der eliminerer behovet for PTFE-bånd og forhindrer tilstopning. Med sin kompakte struktur og 360 ° drejelig design tillader SC -hastighedskontrolventilen fleksibel installation, selv i begrænsede rum, samtidig med at man sikrer pålidelig ydelse og længere levetid for pneumatiske komponenter.

SC pneumatisk hastighedskontrolventil, G-Thread Type Produktfunktioner

· Præcis hastighedskontrol og hurtig respons: Juster let luftstrøm via den roterende drejeknap til en glattere cylinderdrift.

· Intet PTFE-bånd kræves: G-thread-stik leveres med en tætningsskive for at sikre tæt forsegling og undgå tilstopningsproblemer.

· Grænseflade egnethed: designet til flade overflader; Ikke egnet til rille eller ujævne grænseflader.

· Nem installation: Montering og krop kan rotere 360 ​​° efter installationen og tilbyde fleksibilitet i rørlayout.

· Komponentbeskyttelse: forhindrer lækage og forurening, der forlænger levetiden for pneumatisk udstyr.

SC pneumatisk hastighedskontrolventil, G-Thread Type Metode til brug:

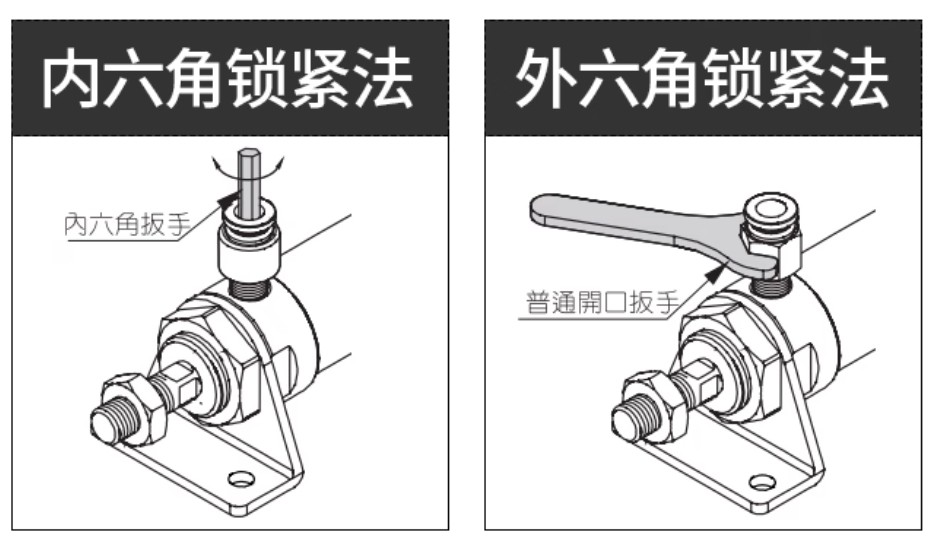

Brug en Allen -nøgle eller en hexnøgle til at skrue monteringen ind i cylinderens luftindløb/udløbstråde som vist på figuren. Se tallet for stramningsmoment.

Når du justerer cylinderhastigheden med hastighedskontrolleren, skal du sørge for, at ventilen er lukket, inden du påføres trykluft. Hvis luft påføres, mens ventilen er åben, kan cylinderen bevæge sig for hurtigt og forårsage ulykker.

Drej justeringsknappen langsomt med hånden. Efter indstilling af den ønskede hastighed skal du dreje låsemøtrikken ned for at sikre knappen og forhindre yderligere justering.

Drej knappen med uret for at reducere luftstrømmen og bremse cylinderen.

Drej drejeknappen mod uret for at øge luftstrømmen og fremskynde cylinderen.

Pneumatiske hastighedskontrolventilforholdsregler

M5 -tråden er lille. Brug ikke værktøjer til at stramme. Med den indbyggede forseglingsskiver er håndspænding nok. Over stramme kan bryde tråden. Rengør slangen og montering inden installationen for at undgå affald, der forårsager funktionsfejl eller luftlækager.

Højt lufttryk eller beskidt luft kan beskadige tætningsringen. Installer om nødvendigt et luftfilter, og vælg højtryk, korrosionsbestandige fittings.

Slug/stik ikke ofte på røret, da det reducerer montering og rørets levetid. Indsæt røret fuldt ud i bunden for at undgå lækager. Før du fjerner røret, skal du sørge for, at der ikke er noget tryk indeni og tryk på monteringsafslutningen ned, før du trækker ud.

Sørg for, at rørenden er skåret fladt. Ujævne ender kan forårsage dårlig forsegling og lækager. Trim røret korrekt, og sørg for, at den ydre overflade er ubeskadiget.

Brug rør med tilstrækkelig længde. Undgå skarpe bøjninger ved monteringen, som kan skade monteringen. Efter tilslutning skal du trække røret lidt for at kontrollere, at det er sikkert inden brug.

Når du fjerner røret, skal du trykke på plastgrænsefladen jævnt, mens du trækker ud. Drej ikke røret eller drej 360 °, eller røret kan få riller og forårsage lækager.

Brug ikke andre værktøjer end din hånd til at dreje justeringsknappen. Påfør ikke ekstra kraft, når knappen når øvre eller undergrænser, eller montering kan blive beskadiget.

Nogle interne lækage er normalt, når hastighedskontrolleren er lukket. Undgå at bruge i applikationer, der kræver nul intern lækage.

FAQS:

Hvorfor anbefale SC G-Thread Speed ​​Controller Valve?

Almindelige fittings bruger PTFE-tape, som kan bryde af og komme ind i luftstien, hvilket forårsager ventilblokering, dårlig switching og cylinderforseglingsslitage.g-thread-stik leveres med en tætningsskive for at sikre tæt tætning og undgå tilstopningsproblemer.
