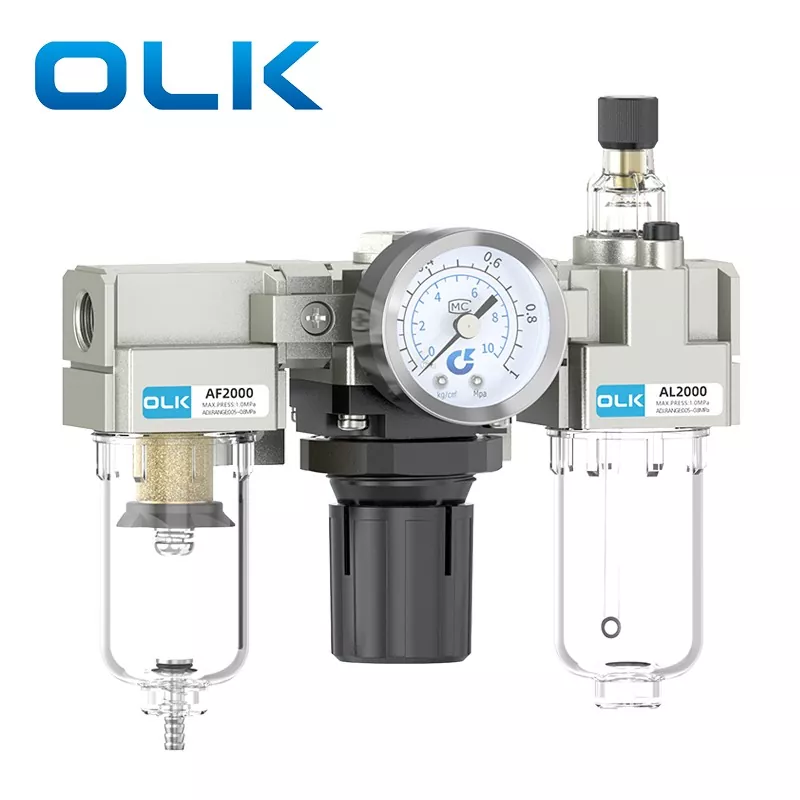

SMC Type AC FRL-enhed

SMC Type AC FRL-enhed Funktioner og design:

Selvlåsende justering: Har en selvlåsende trykmekanisme. Når det ønskede tryk er indstillet, skal du blot trykke knappen ned for at låse den. Dette forhindrer det indstillede tryk i at ændre sig på grund af eksterne vibrationer eller utilsigtet kontakt.

Alsidig dræning: Tilgængelig i både manuel dræning og automatisk dræning for at passe til forskellige driftsforhold. Den gennemsigtige skål giver mulighed for nem overvågning af vandstanden.

Højpræcisionsmåler: Udstyret med en højpræcisionstrykmåler til klare, nøjagtige aflæsninger og realtidsovervågning af systemtrykket.

SMC Type AC FRL-enhedsmeddelelse:

Tjek strømningsretning: Kontroller venligst luftstrømsretningen før installation! Der er strømningsretningsmærker (pile eller IN/OUT) på toppen af ​​ventilhuset. Følg nøje disse indikatorer for installation. Montering i omvendt rækkefølge vil forårsage fejlfunktion eller lækage.

Regelmæssig vedligeholdelse: Kontroller vandstanden i skålen regelmæssigt, og dræn den, hvis du bruger en manuel dræningstype. Fyld smøreolie på igen, når den er lav (ISO VG32 turbineolie anbefales).

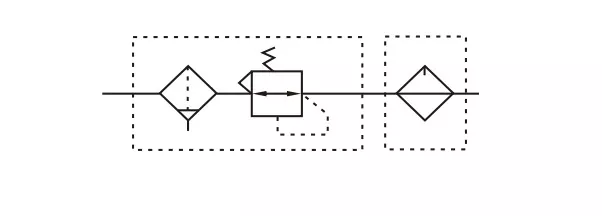

SMC Type AC FRL enhedssymbol:

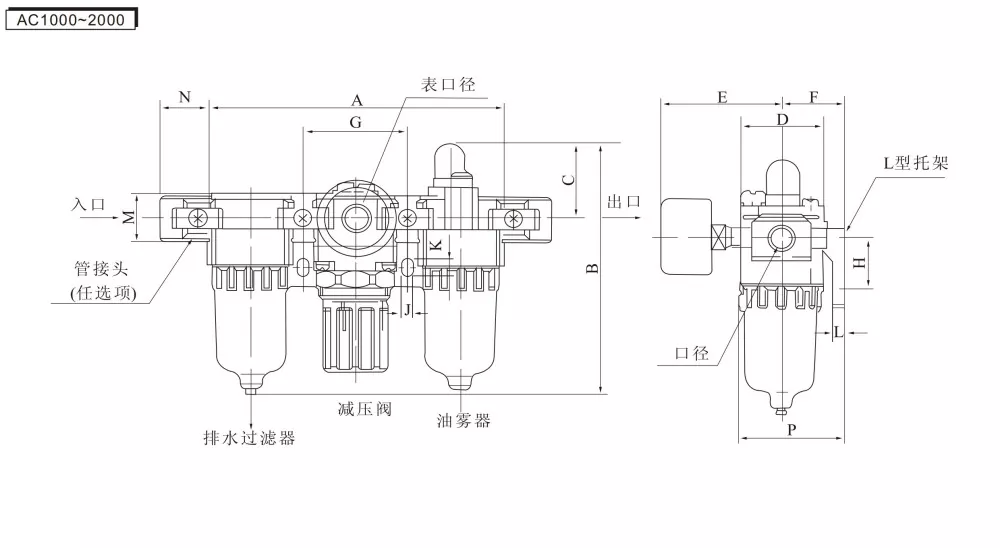

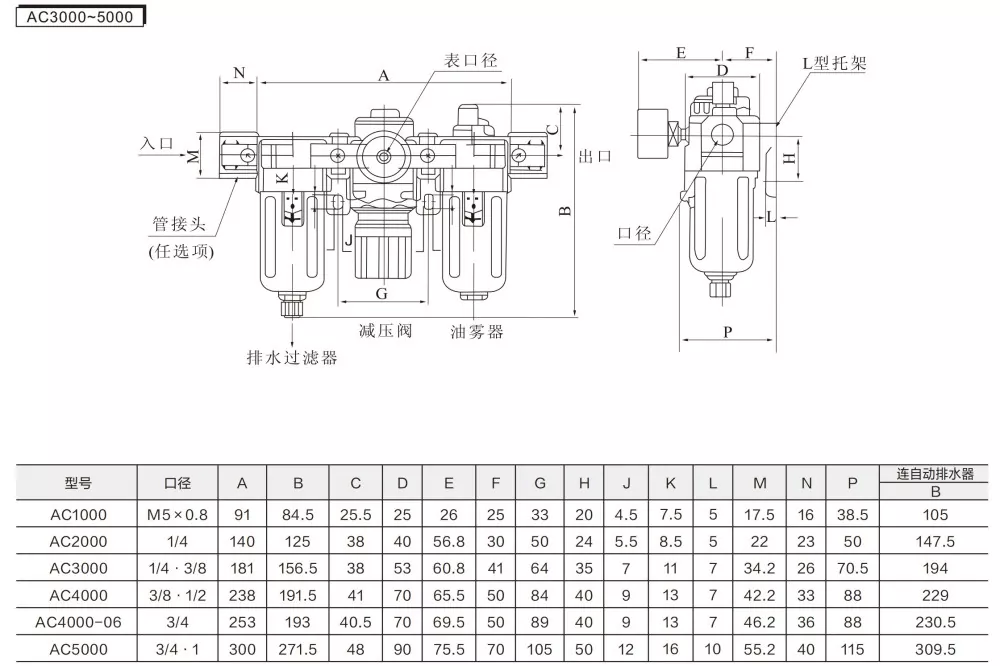

Serie af trykmåleråbninger

Installationstrin for SMC Type AC FRL-enhed:

Installer først samlingerne med indpakket PTFE-tape og trykmåleren

2. Følg pilens retning: venstre side er luftindtaget, og højre side er luftudtaget

3. Forbind luftslangerne til de respektive fittings i begge ender

4. Løft trykjusteringsmøtrikken opad og drej den for at regulere trykket; drejning med uret øger luftstrømmen, mens drejning mod uret mindsker luftstrømmen

5. Juster til det ønskede lufttryk, og tryk derefter justeringsmøtrikken nedad for at låse luften

6. Hvis der er brug for brændstof, løsnes skruen på olietanken

7. Hæld pneumatisk vedligeholdelsesolie eller turbineolie i olieindtaget (sørg for, at den pneumatiske olie ikke overstiger oliestandslinjen angivet på koppen)

8. Efter påfyldning af pneumatisk olie spændes møtrikken med en unbrakonøgle

9. Juster olietilførslen ved at dreje: med uret øger olieflowet, mod uret mindsker det

AFQ'er:

Hvorfor hedder det AC FRL?

AF (luftfilter) + AR (trykreguleringsventil) + AL (olietågesmøreapparat) = AC Triple Unit

Anbefalet tilslutningsmetode

Luftkompressor -- Luftkildeprocessor -- Kontrolkomponent -- Aktuator

Hvad skal jeg gøre, hvis plastikkoppens beskyttelsesdæksel ofte nemt går i stykker?

Nogle kunder oplever ofte, at plastikkopper ikke revner på grund af tryk, men på grund af materialet. Plastkopper er ikke modstandsdygtige over for visse miljøer, hvilket gør metalkopper til et bedre alternativ under specifikke forhold

Hvordan forlænges levetiden for magnetventilcylindre?

Brug af et filter kan fjerne fugt og urenheder fra luften, hvilket effektivt reducerer friktionsskader på stempler og tætningsringe. En smøremaskine kan bruges til at tilføje turbineolie, som derefter bæres af luften for at smøre cylinderstemplet og tætningsringene. Trykregulatoren kan justere indsugningslufttrykket, hvilket yderligere forbedrer arbejdseffektiviteten

Hvilket materiale er filterelementet lavet af til OLK?

OLK anvender kobberfilterelementer med en filtreringsnøjagtighed på 25μm, mens almindelige fiberfilterelementer kun har en nøjagtighed på 5μm. Højpræcisionsfilterelementer kan effektivt fjerne urenheder og fugt fra gassen og sikre, at udgangsluften er tør og fri for forurenende stoffer
