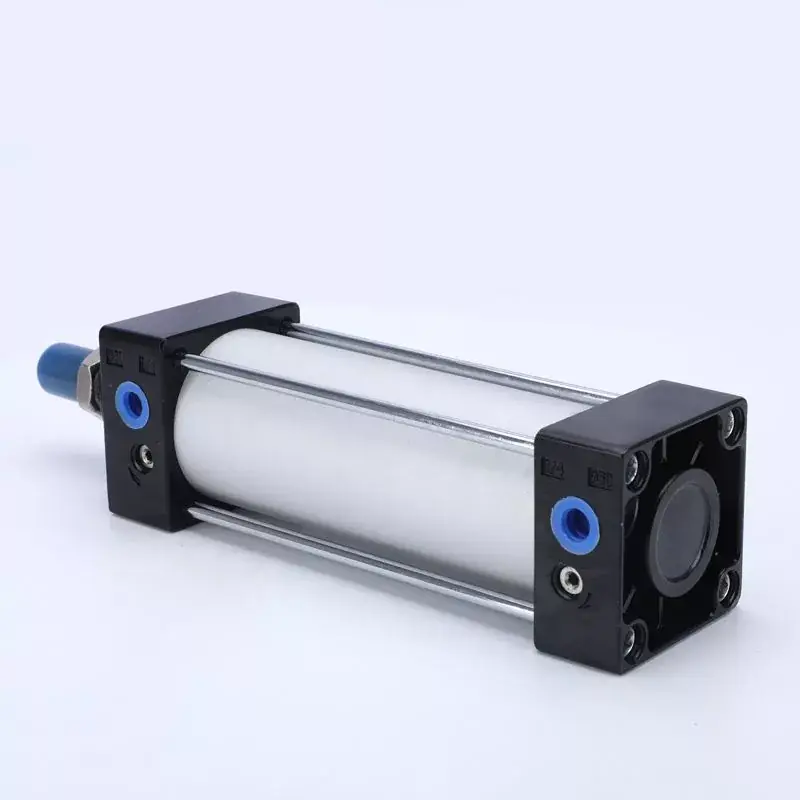

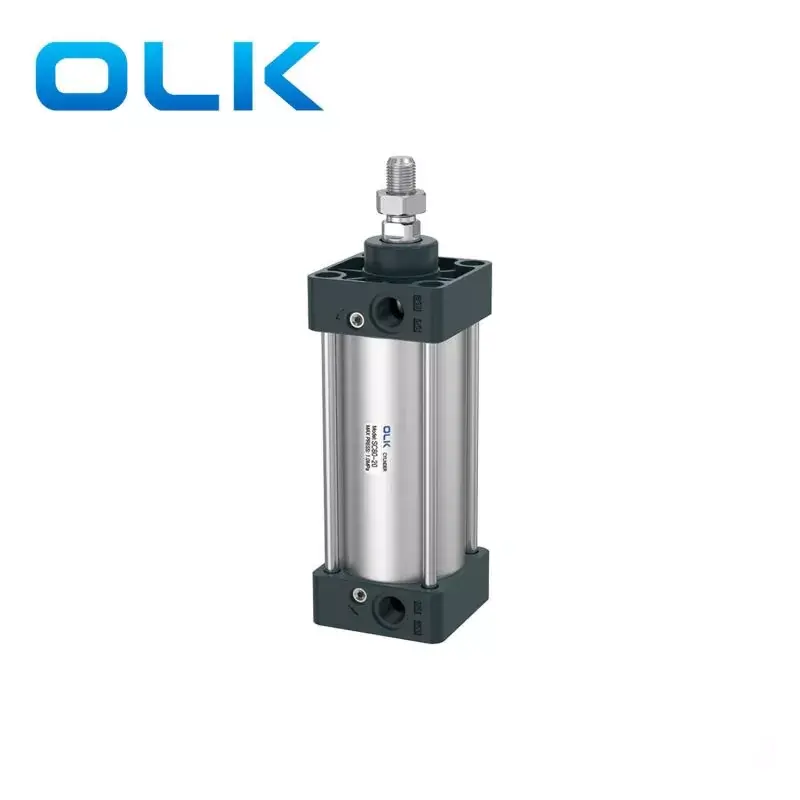

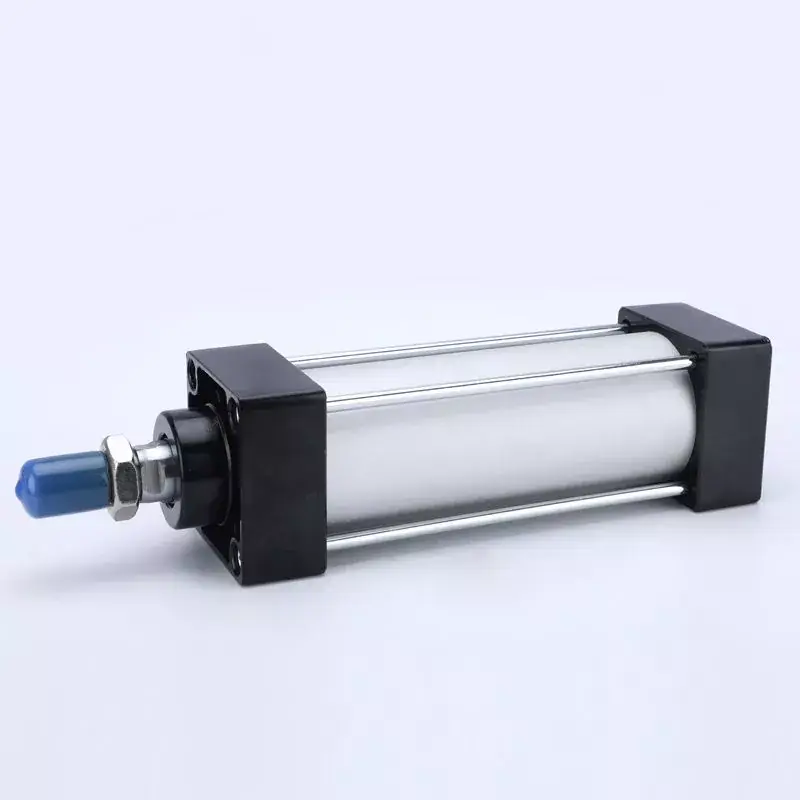

SC Series Standard Cylinder

Model:SC 80X80

Velkommen til engros SC Series Standard Cylinder fra os, enhver anmodning fra kunder bliver besvaret inden for 24 timer.Ouleikai (OLK) er den professionelle producent, vi vil gerne give dig SC serie cylindre, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Dobbeltvirkende
Cushion:
Justerbar luftpude
Working Pressure:
0,1-1,0Mpa(14-145 psi)

Send forespørgsel

Produkt beskrivelse

OLK er en kinesisk producent og leverandør, der hovedsageligt producerer SC Series Standard Cylinder med mange års erfaring. Håber at opbygge forretningsforbindelser med dig. SC-seriens standard pneumatiske cylindre er fremstillet af letvægtsmaterialer såsom aluminiumslegering, hvilket resulterer i reduceret vægt, som hjælper med at forbedre udstyrets driftseffektivitet. De er kendetegnet ved et kompakt design og lille størrelse, hvilket giver mulighed for installation i begrænsede rum, velegnet til scenarier med pladsbegrænsninger. Sammenlignet med ISO 15552 standardcylindre har SC-seriens cylindere med samme diameter en mindre længde. Deres pudejustering er mere jævn.

Med en række tilgængelige størrelser og modeller opfylder de kravene til automatiseringsproduktionslinjer, pakkemaskiner og robotapplikationer, herunder funktioner som lineær skub og rotation.

OLK, som en pneumatisk producent i Kina, kan designe og producere cylindre med forskellige diametre og slag i henhold til kundens detaljerede krav og faktiske behov. Derudover kan de udstyres med cylinderkomponenter som CA, CB, flanger og fittings. SC-seriens standard pneumatiske cylinder tilbyder konkurrencedygtige priser, hvilket giver kunderne højere omkostningseffektivitet.

OULEIKAI SC-seriens standardcylinder, der bruger aluminiumslegeringsmateriale Produktegenskaber

SC-seriens standardcylinderfunktioner:

1. Vores firmas standard pneumatiske cylinder.

2. Stempeltætningen vedtager en speciel dobbeltsidet tætningsstruktur, kompakt i størrelse, med olielagringsfunktion.

3. Det er en stang-type cylinder, med for- og bagdæksler forbundet til aluminiumsrørs cylinderkroppen med søjler, hvilket sikrer god pålidelighed.

4. Sammenlignet med IS015552 standardcylindre har SC-seriens cylindere mindre længder for samme cylinderdiameter.

5. Blød justering af cylinderdæmpning.

6. Forskellige specifikationer for cylindre og cylindermonteringstilbehør er tilgængelige for kundevalg.

7. Højtemperaturbestandige tætningsmaterialer er valgt for at sikre, at cylinderen fungerer normalt under forhold på op til 150°C.

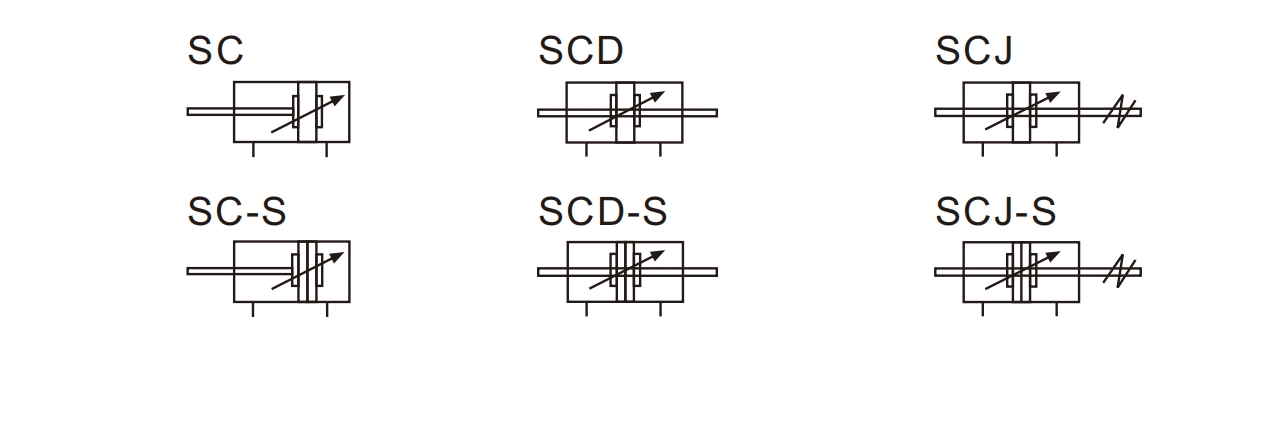

SC Series Standard Cylindersymbol:

bestillingskode
SC	50	-	50	-	20	-	S
Model	BORE		SLAG		Justerbar slaglængde		Magent	-
SC: Standard dobbeltvirkende cylinder					10:10 mm		BLANK: uden magnet		Segl kode	MONTERING	TRÅDTYPE
SCD: Dobbelt stang dobbeltvirkende cylinder					20:20 mm		S: med magnet		blank: TPU	LB	BLANK:PT
SCJ: Justerbar Stroke Dobbeltstang Dobbeltvirkende Cylinder					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC Series Standard CylinderStandardspecifikationsparametre：

Borestørrelse (mm)	32	40	50	63	80	100
Acting Mode	Dobbeltvirkende
Arbejdsmedium	Renset luft
Arbejdstryk	0,1-1,0 MPa (14-145 psi)
Bevis Tryk	1,5 Mpa (215Psi)
Arbejdstemperaturområde	’-20-80℃
	30-800
Buffertilstand	Justerbar
Bufferafstand (mm)	21				28	29
Port størrelse	PT1/8	PT1/4		PT3/8		PT1/2

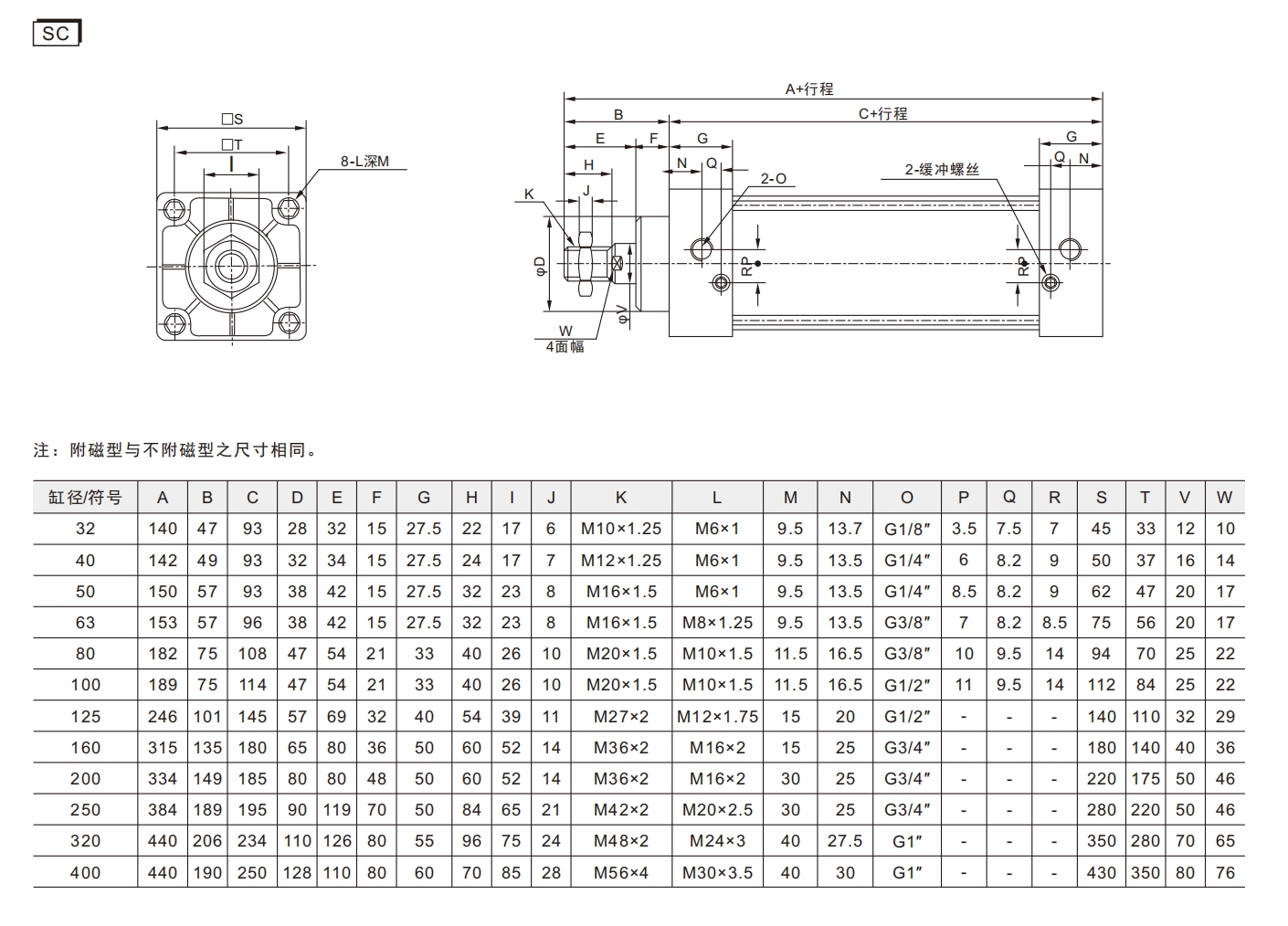

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

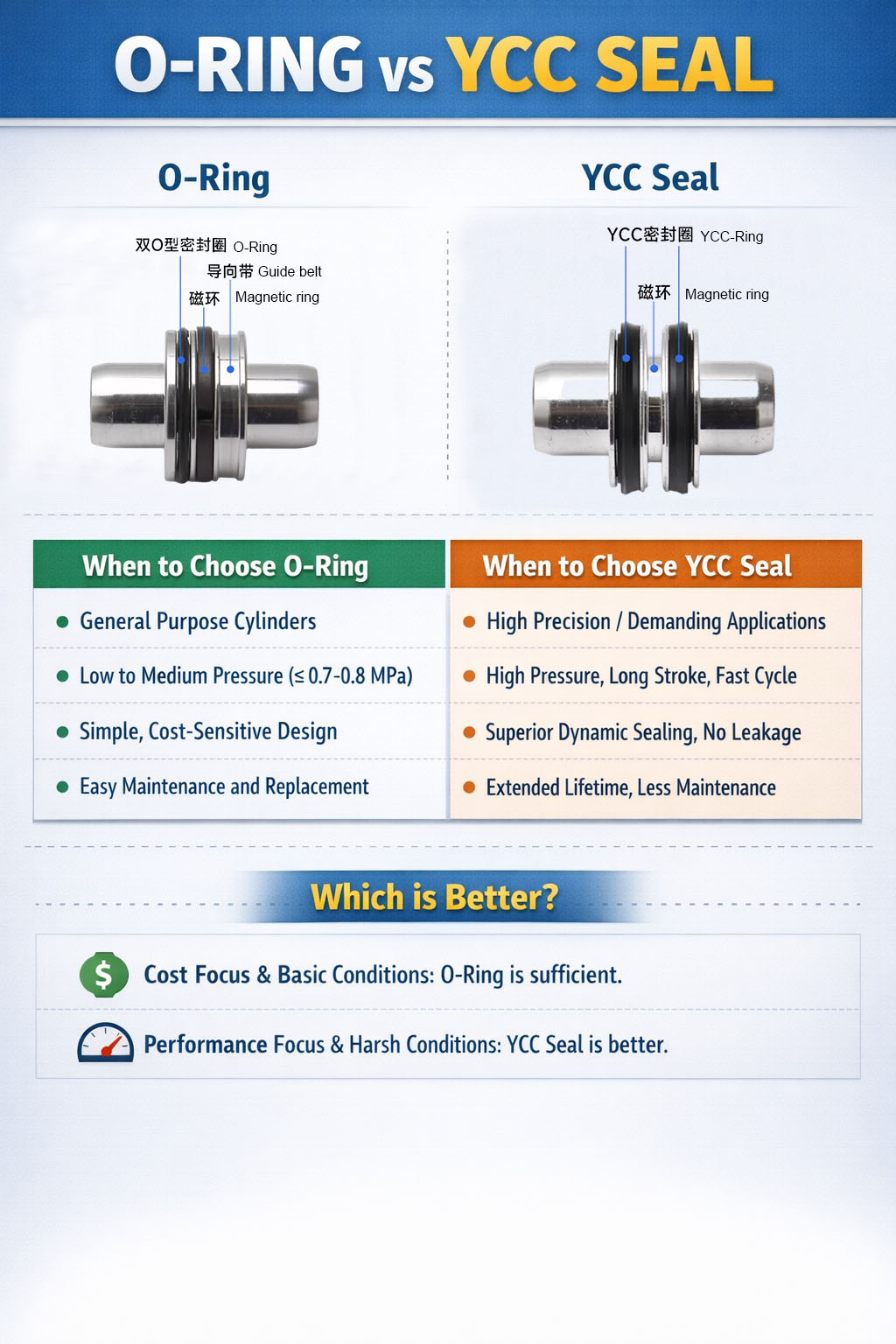

Konsekvent kvalitet i hver SC-cylinder

Alle standardcylindre i OLK SC-serien er fremstillet med YCC tætningssystemer som standard, ikke konventionelle O-ringe. Dette er et bevidst designvalg for at sikre stabil tætningsydelse, lav lækage og lang levetid, især ved kontinuerlig og højfrekvent drift.

Sammenlignet med traditionelle O-ringe giver YCC-tætningen bedre dynamisk tætning og slidstyrke, hvilket gør det muligt for cylinderen at opretholde pålidelig ydeevne under trykændringer og gentagne cyklusser. Dette reducerer tidlig lækage betydeligt og forlænger vedligeholdelsesintervallerne.

Derudover følger OLK PNEUMATIC strengt standard vægtykkelse og materialespecifikationer. Der er ingen materialereduktion eller omkostningsbesparelse i cylinderrør eller nøglekomponenter. Hver del er produceret med tilstrækkelig styrke til at sikre holdbarhed og sikkerhed i rigtige industrielle applikationer.

OULEIKAI (OLK) SC-cylindre er fremstillet med høj bearbejdningsnøjagtighed og snævre tolerancer, hvilket sikrer jævn stempelbevægelse, stabil udgangskraft og ensartet positioneringsydelse.

Fra valg af tætning til materialekontrol og præcisionsbearbejdning er hver SC-cylinder bygget til at levere pålidelig kvalitet, som kunderne kan stole på, ikke kun på papiret, men ved langvarig brug.

Ofte stillede spørgsmål:

Spørgsmål: Hvad er forskellen mellem arbejdstrykområdet, der bruges i SC-seriens luftcylinder, og prøvetrykket?

A: Arbejdstrykinterval: Inden for dette område kan cylinderen starte, betjene og opretholde sin ydeevne normalt. SC luftcylinder driftstrykområde: 0,1 MPa -1,0 MPa(14-145psi); Overskridelse af dette område kan resultere i forsinket bevægelse, tætningsfejl eller beskadigelse.

Bevistryk: Det refererer til den maksimale trykgrænse, der er fastsat af producenten under fabrikstestning, hvilket angiver det højeste lufttryk, som produktstrukturen kan modstå på kort tid uden at briste, deformeres eller permanent beskadige. Ikke normalt arbejdspres, kun brugt til at verificere styrke;

Generelt er det omkring 1,5 gange den øvre grænse for arbejdstryk;

SC luftcylindertæt tryk: 1,5 MPa (215psi)

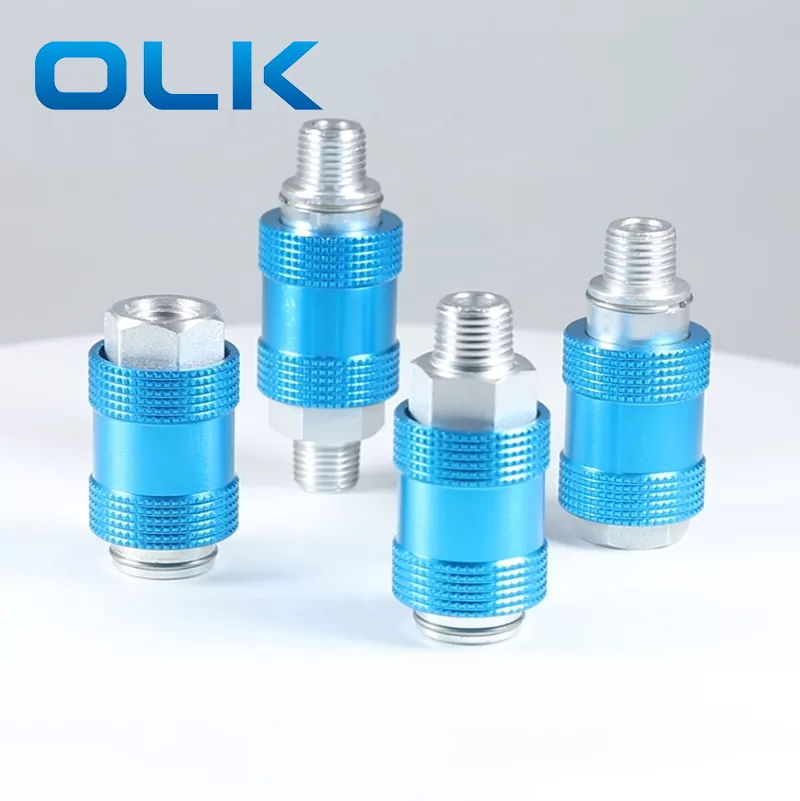

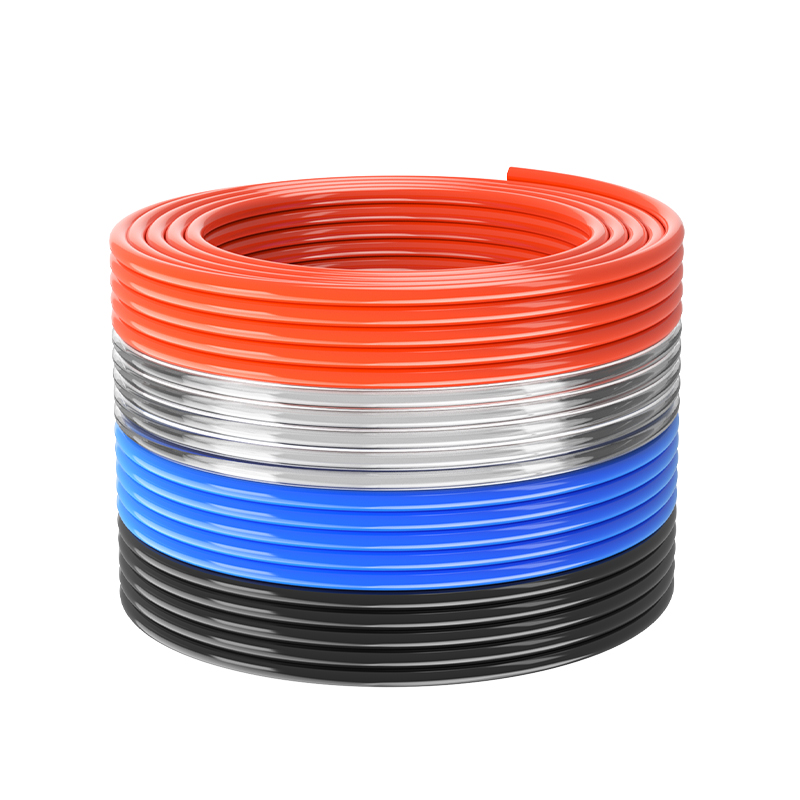

SC Cylinder – Anbefalede fittings og slanger (applikationer)
