Brand:
OLKColor:
Black,White,BlueType:

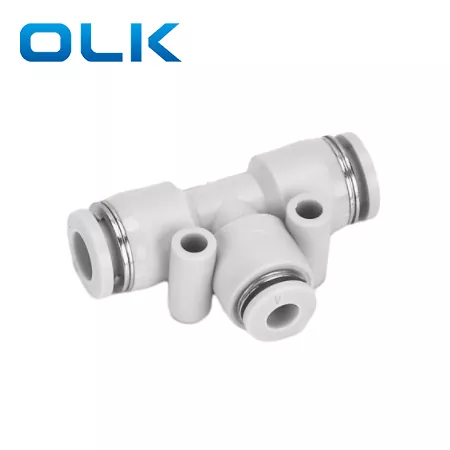

Reducer T Type/ Tee Type UnionPEG-serien er en Reducer Tee Union Fitting, med D1 større end D2, designet til at forbinde hoved- og grenrør med forskellige diametre. PEG Reducer Tee union fittingen leveres med et lille monteringshul til nem og sikker installation på udstyr eller paneler, hvilket sparer installationsplads.
D1＞D2, velegnet til forbindelser med forskellige rørstørrelser
Indbygget lille monteringshul til hurtig fastgørelse
Nemt push-in & pull-out design for hurtig installation
Udbredt i pneumatiske systemer og automationsudstyr
|
PEG |
8 |
-- |
6 |
|
Model |
Rørstørrelse (metrisk) |
|
Rørstørrelse (metrisk) |
|
PEG serie fitting |
4:4 mm |
|
4:4 mm |
|
|
6:6 mm |
|
6:6 mm |
|
|
8:8 mm |
|
8:8 mm |
|
|
10:10 mm |
|
10:10 mm |
|
|
12:12 mm |
|
12:12 mm |
|
|
14:14 mm |
|
14:14 mm |
|
|
16:16 mm |
|
16:16 mm |
|
Væske |
Luft/vand (betinget)/vakuum |
|
Driftstryk |
0-1,0Mpa |
|
Vakuum tryk |
-100Kpa (10 Torr) |
|
Driftstemperatur |
-10-60℃ |
|
Materiale |
NYLON(PA),Polyurethan(PU) |

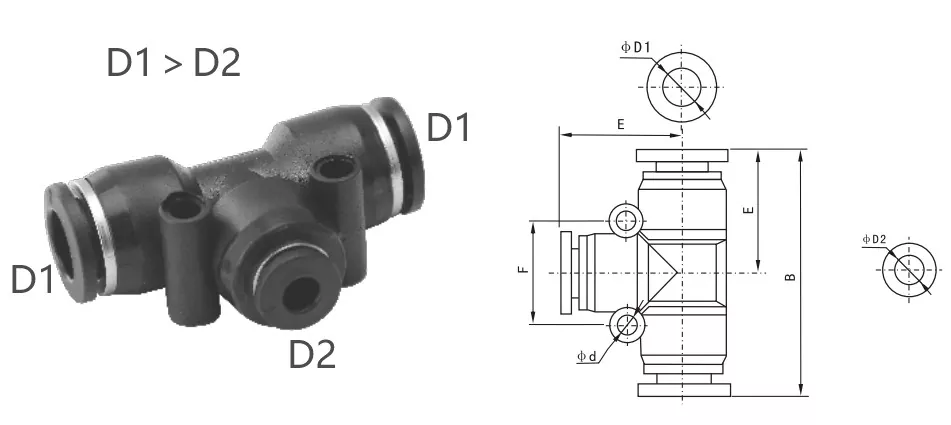

PEG Reducer Tee union fitting Outline dimensionsparametre
|
Tommer rør |
Metrisk rør |
ϕD1 |
ϕD2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
PEN1/4-5/32 |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Hvad er forskellen i PE-fitting og PEG-fitting?
PE Fitting (Equal Tee Union): Alle tre rør har samme ydre diameter, velegnet til at forbinde tre pneumatiske rør af samme størrelse.
PEG Fitting (Reducer Tee Union): De to siderør er større end midterrøret, designet til at forbinde forskellige rørstørrelser.
