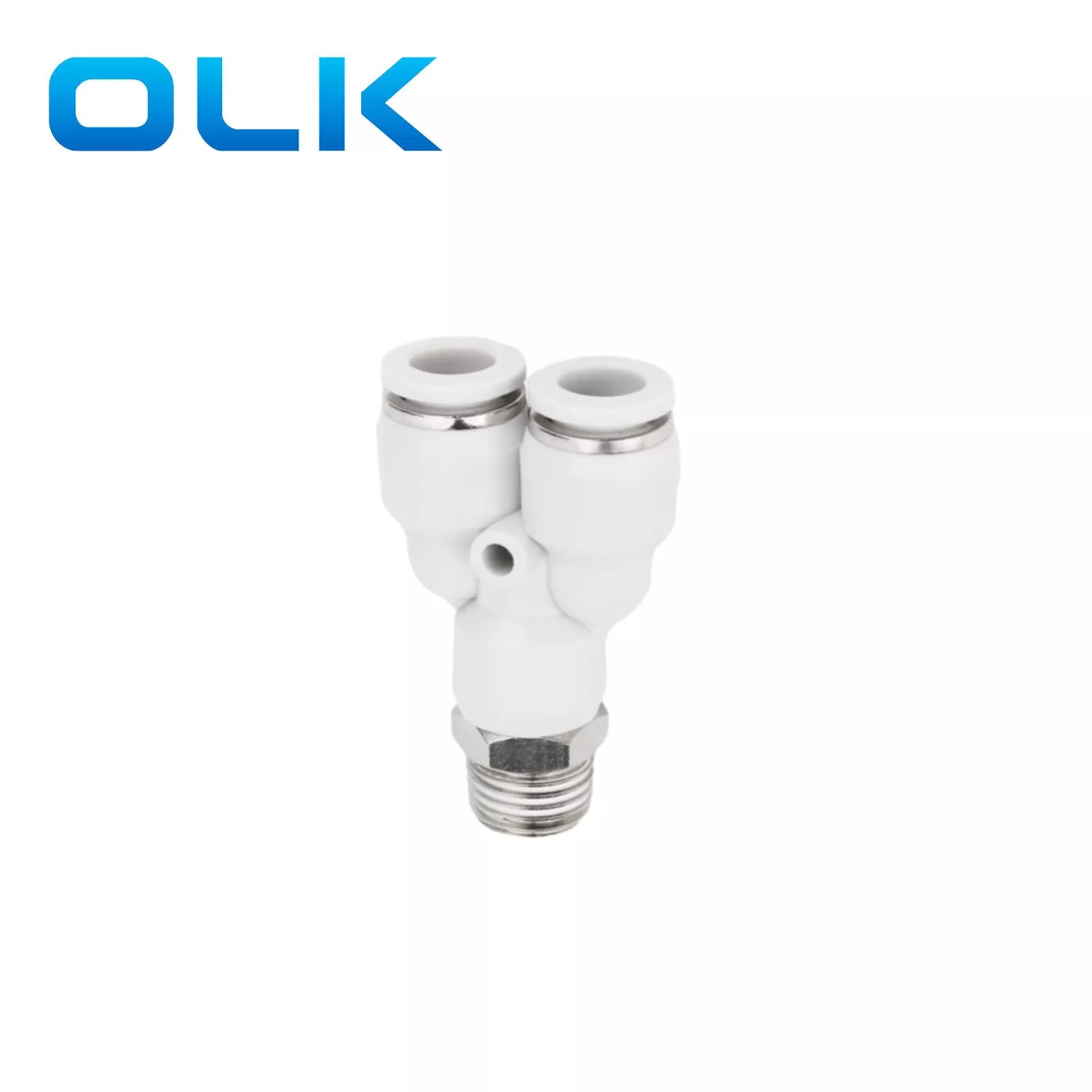

PX Y Type Push-in rørfitting

Model:PX6-01

Det følgende er en introduktion til PX Y type Push-in rørfitting, OLK håber at hjælpe dig med bedre at forstå PX Y type Push-in rørfitting. Velkommen nye og gamle kunder til at fortsætte med at samarbejde med os for at skabe en bedre fremtid sammen!

Brand:
OLK
Color:
Black,White,Blue
Type:
Male BSPT Thread (R Thread) Y Type

Send forespørgsel

Produkt beskrivelse

PX Y type Push-in Tube Fitting er push-to-connect design. nem installation. Det overordnede udseende er Y-formet med en jævnere strømningsretning, der er mere egnet til luftstrøm. Og hovedluftvejen er direkte forbundet. Almindeligvis brugt til gasseparation eller hjælperørledninger i pneumatiske systemer.

PX lavet af kobber og ikke let korrosion.

Bestillingskode
PX	8	--	01
Model	Rørstørrelse (metrisk)		Gevindtype (55° lige rørgevind)
PX serie fitting	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PX Y type Push-in rørfitting

Generelle grundparametre

Væske	Luft/vand (betinget)/vakuum
Driftstryk	0-1,0Mpa
Vakuum tryk	-100Kpa (10 Torr)
Driftstemperatur	-10-60℃
Materiale	NYLON(PA),Polyurethan(PU)

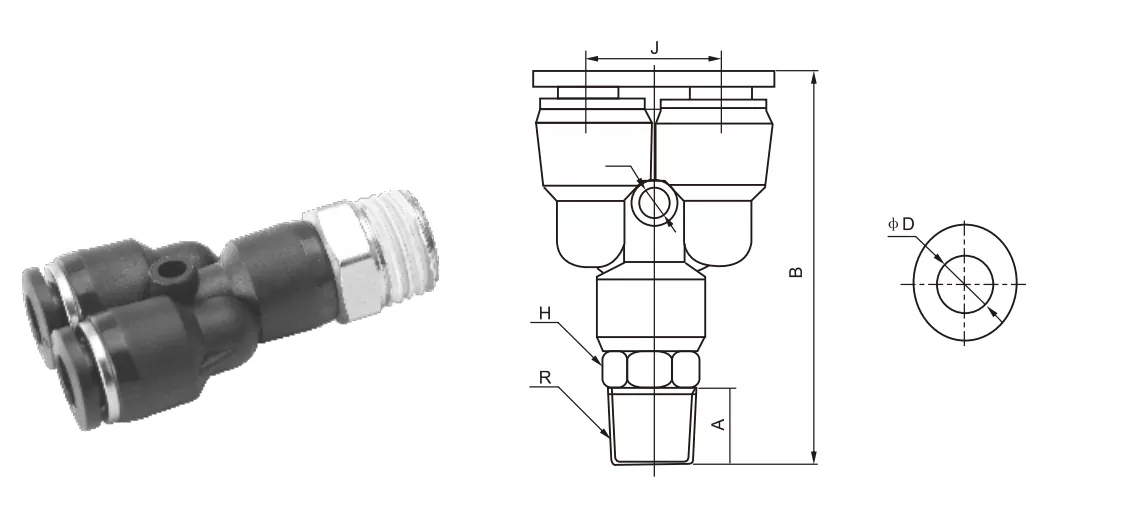

PX Y type Push-in tube fitting Outline dimensionsparametre

Tommers rørfitting	Metrisk rørfitting	φD	R	A	B	E	J	φd
PX5/32-M5	PX4-M5	4	M5	4.5	42.5	10	10.8	2.5
PX5/32-01	PX4-01	4	R1/8	7	43	10	10.8	2.5
PX5/32-02	PX4-02	4	R1/4	9	44	14	10.8	3
PX1/4-M5	PX6-M5	6	M5	4.5	41.5	12	13.4	3.5
PX1/4-01	PX6-01	6	R1/8	6.5	46	12	13.4	3.5
PX1/4-02	PX6-02	6	R1/4	9	48.5	14	13.4	3.5
PX1/4-03	PX6-03	6	R3/8	10	49	17	13.4	3.5
PX1/4-04	PX6-04	6	R1/2	10	51	21	13.4	3.5
PX5/16-01	PX8-01	8	R1/8	8	51	14	15.8	4
PX5/16-02	PX8-02	8	R1/4	10	52.5	14	15.8	4
PX5/16-03	PX8-03	8	R3/8	10	53.5	17	15.8	4
PX5/16-04	PX8-04	8	R1/2	11	55	21	15.8	4
PX3/8-01	PX10-01	10	R1/8	8	56.5	17	19	4
PX3/8-02	PX10-02	10	R1/4	10	58	17	19	4
PX3/8-03	PX10-03	10	R3/8	10	58	17	19	4
PX3/8-04	PX10-04	10	R1/2	11	59	21	19	4
PX1/2-01	PX12-01	12	R1/8	8	62	19	21.5	4
PX1/2-02	PX12-02	12	R1/4	10	70	19	21.5	4.5
PX1/2-03	PX12-03	12	R3/8	10	70	19	21.5	4.5
PX1/2-04	PX12-04	12	R1/2	11	65	21	21.5	4
	PX16-03	16	R3/8	11
	PX16-04	16	R1/2	12

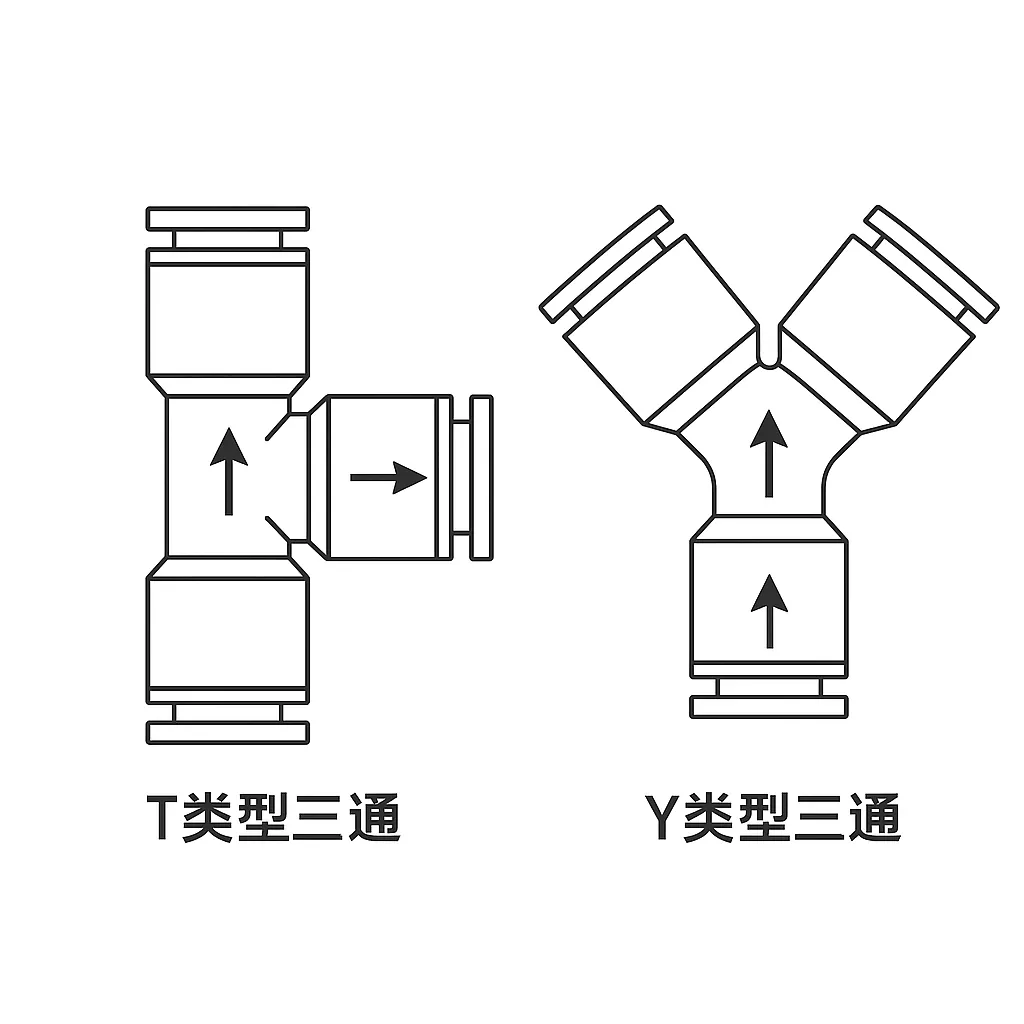

Lighederne og forskellene mellem T- og Y-formet Push-in Tube Fitting :
T-shirt fitting (PB,PD)	Den 3-vejs pneumatiske fitting som "T"-struktur og skærer i en 90° vinkel
Y-tilpasning (PX )	3-vejs fitting som "Y"-struktur og jævn strømningsretning, mere velegnet til luftstrøm
Sammenlignet med T-formet pneumatisk fitting er Y-formede luftforbindelsesfittingflow jævnere og har mindre modstand

Ofte stillede spørgsmål:

Hvad er kendetegnene for Y-type luftfitting sammenlignet med T-type pneumatisk fitting?

Sammenlignet med T-formet pneumatisk fitting er Y-formet lufttilslutningsfitting flow jævnere og har mindre modstand

Hvad er driftstrykket for PX Y-type Push-in Tube Fitting?

PX pneumatisk fittings driftstryk er 0-1,0Mpa.
