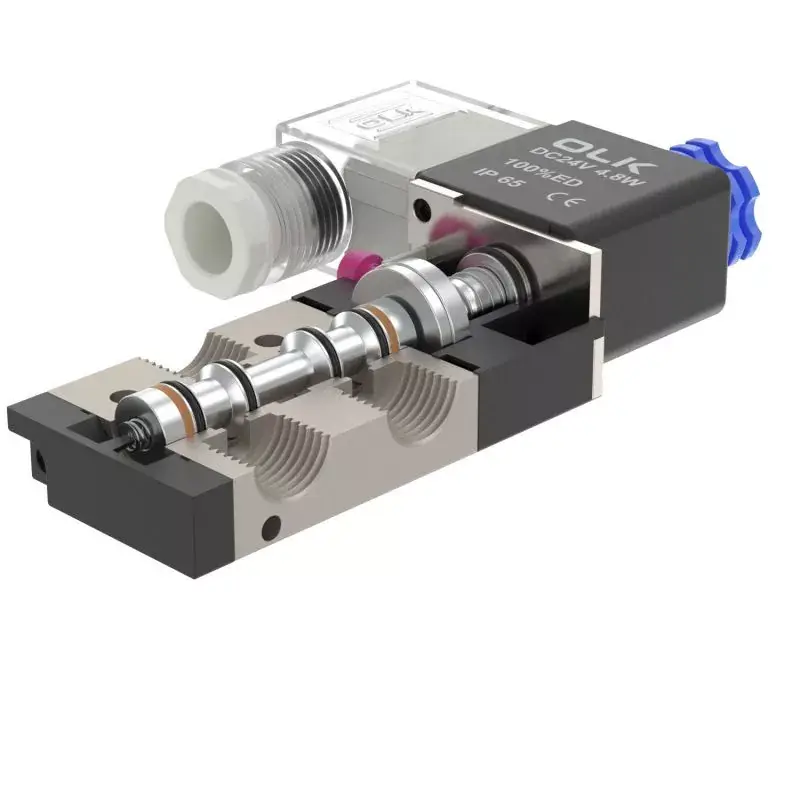

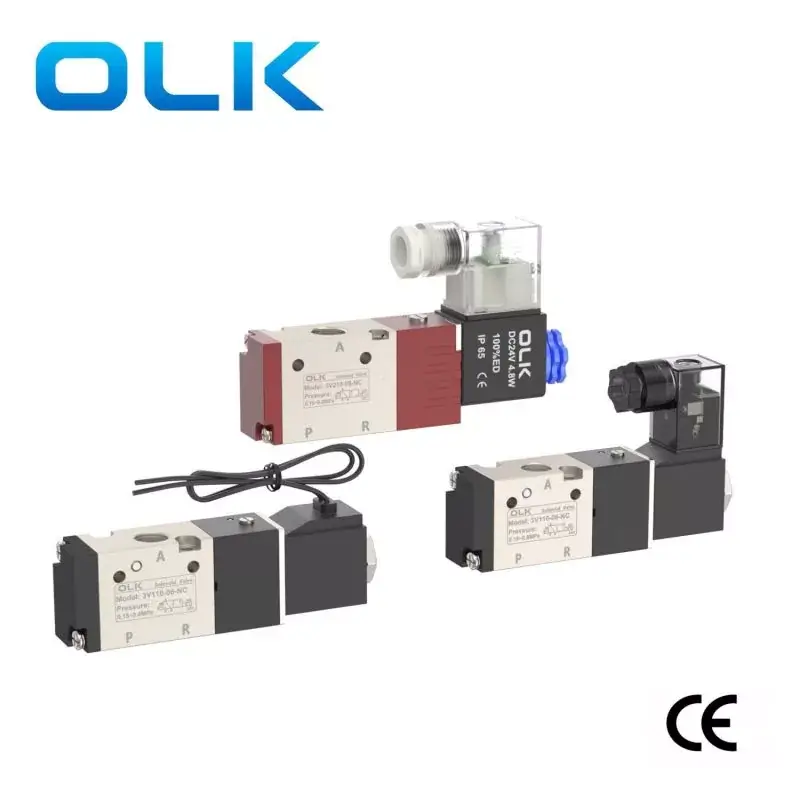

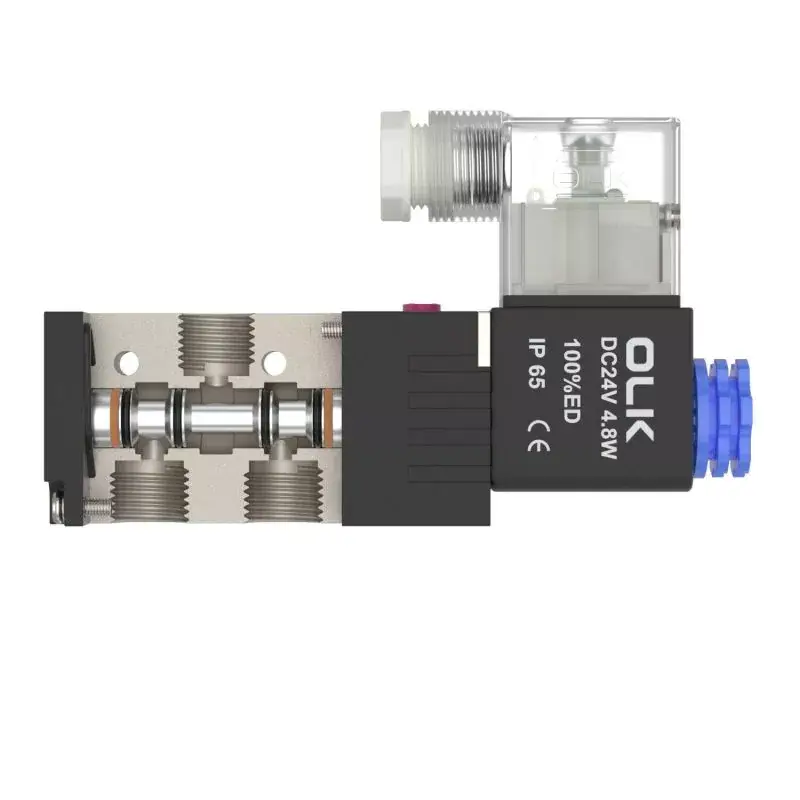

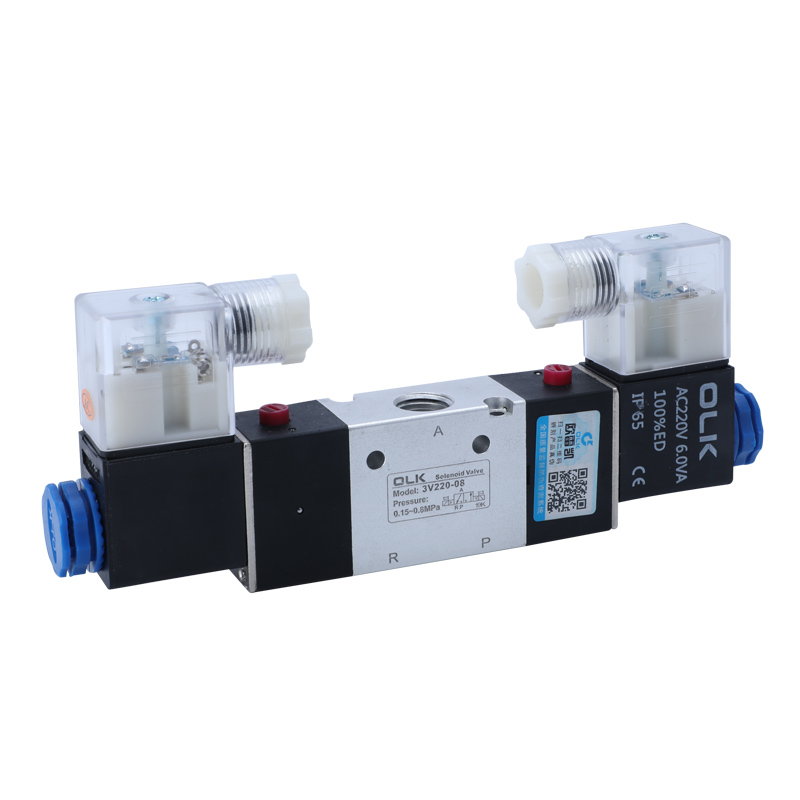

Ouleikai (OLK) 3V-serien Magnetventil 3-vejen hører til den pilotbetjente magnetventil-retningsventilkategori, der indeholder hurtig responshastighed og pålidelig drift, der er egnet til at kontrollere enkeltvirkende cylindre. Ventilkroppen er lavet af korrosionsbestandig, højtemperaturresistent aluminiumslegering, hvilket gør den velegnet til brug i forskellige barske miljøer.
Det kan matches med industrielle automatiseringsscenarier, såsom væskekontrol og konvertering på forskellige automatiserede produktionslinjer, pneumatisk udstyr, medicinsk udstyr osv.
SYMBOL:
1. Direktevirkende konfiguration, responsiv switching;
2. Valgmuligheder til rådighed for normalt lukkede og normalt åbne typer;
3. koaksial lukningsstruktur, fremragende tætning, stor strømningshastighed;
4. Intet behov for oliesmøring;
5. Udstyret med manuel enhed til nem installation og fejlsøgning;
6. Flere standardspændingskvaliteter er tilgængelige til valg.
|
Arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Pilottype |
|
Antal positioner |
To position på tre vej |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Garanteret trykmodstand |
1,5MPa (215psi) |
|
Kropsmateriale |
Aluminiumslegering |
|
Standard spænding |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Brug spændingsområdet |
AC: ± 15 ％ DC: ± 10 ％ |
|
Beskyttelsesniveau |
IP65 (DIN40050) |
|
Varmemodstandskvalitet |
Klasse b |
|
Forbindelsestype |
DIN Socket Type, Outlet Type |
|
Excitationstid |
0,05 sekunder eller mindre |
|

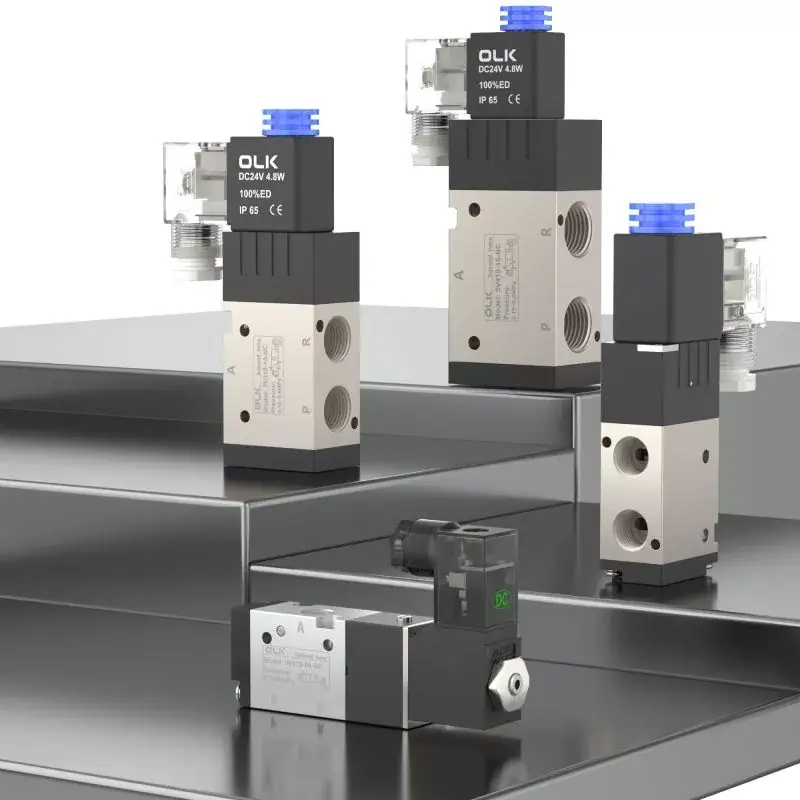

model |
Portdiameter |
Arbejdstemperatur ° C. |
Maksisk driftsfrekvens |
Flow tværsnitsareal mm² (CV-værdi) |
strømforbrug |
|
3v110-M5 |
M5 |
-20∼70 |
5 gange/sekund |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3v120-M5 |
M5 |
-20∼70 |
5 gange/sekund |
5,5 (0,31) |
AC: 3VA DC: 3W |
|

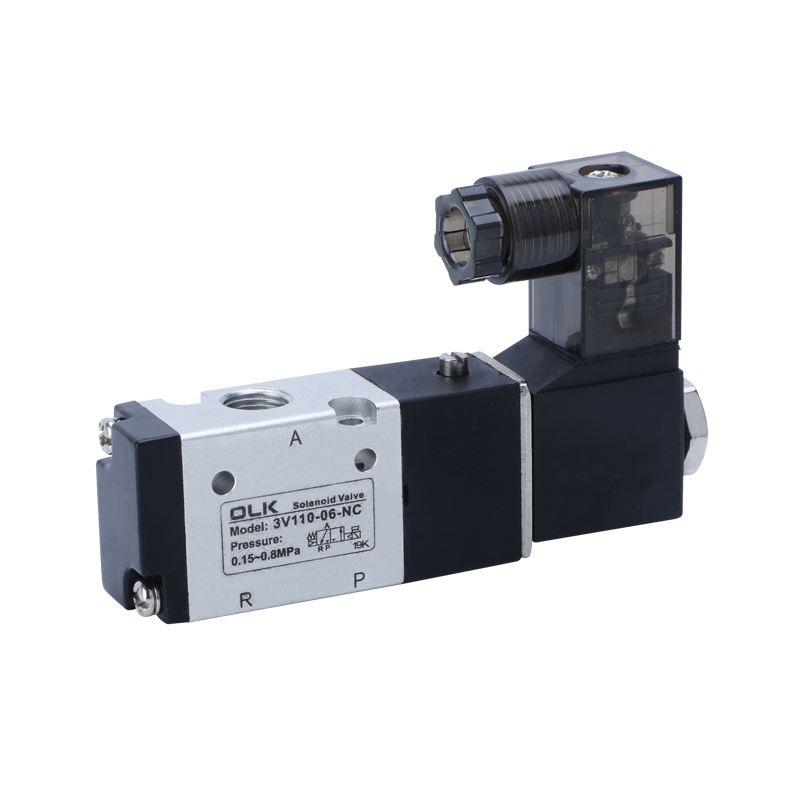

3v110-06 |
G1/8 |
-20∼70 |
5 gange/sekund |
12,0 (0,67) |
AC: 3VA DC: 3W |
|

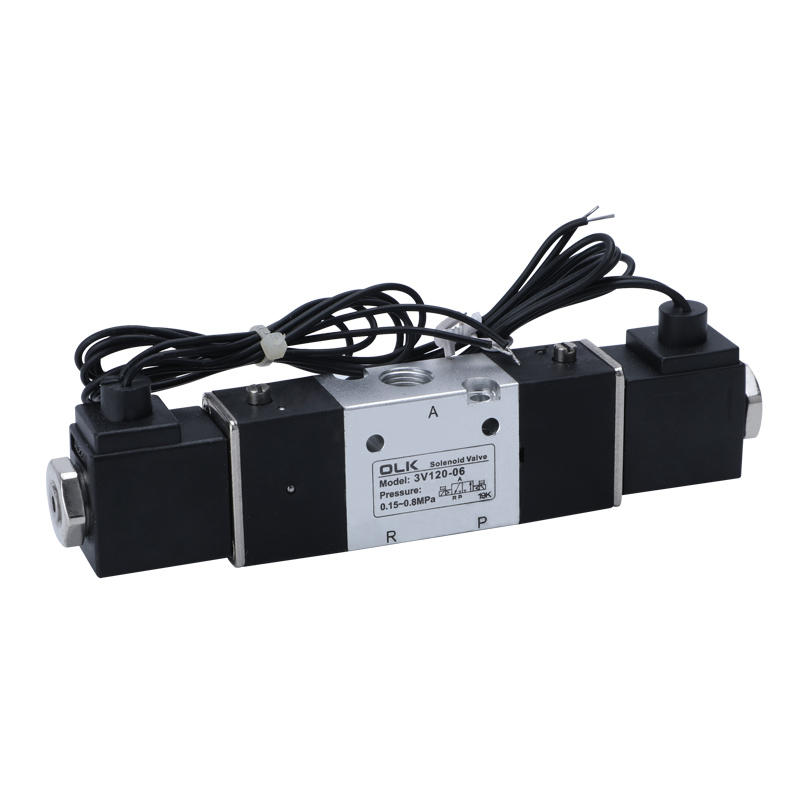

3v120-06 |
G1/8 |
-20∼70 |
5 gange/sekund |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3v210-06 |
Indtag = outlet = g1/8 |
-20∼70 |
5 gange/sekund |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|
3v220-06 |
Indtag = outlet = g1/8 |
-20∼70 |
5 gange/sekund |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|

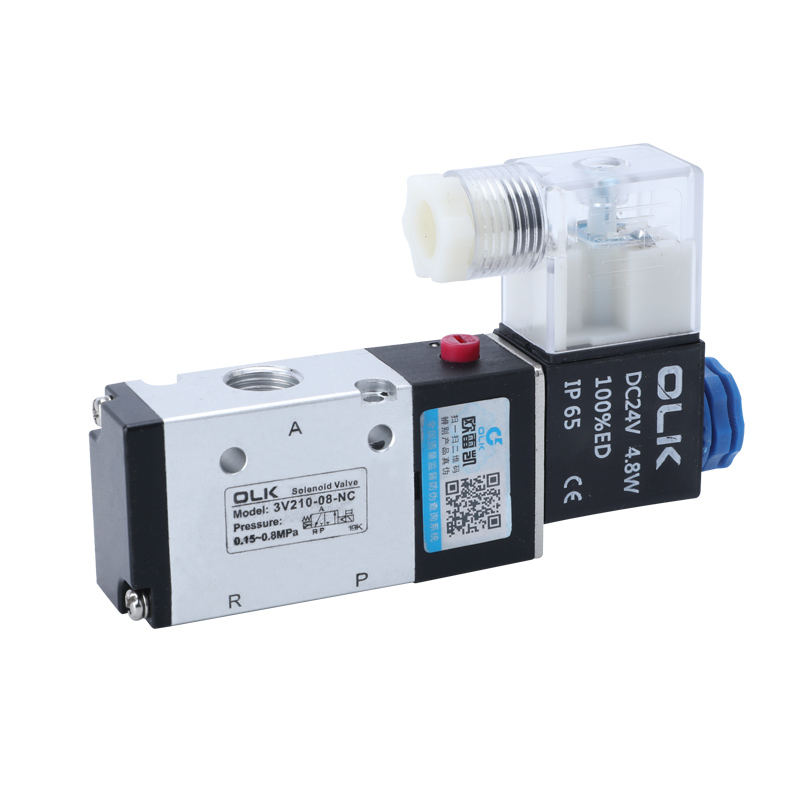

3v210-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|
3v220-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Indtag = outlet = g3/8 |
-20∼70 |
5 gange/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Indtag = outlet = g3/8 |
-20∼70 |
5 gange/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Indtag = outlet = g1/2 |
-5∼60 |
3 gange/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3v420-15 |
Indtag = outlet = g1/2 |
-5∼60 |
3 gange/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
