Ouleikai (OLK) 104 -serie Micro Push -knappeventil er en kompakt 3/2 pneumatisk mekanisk ventil designet til præcision og effektivitet. Det bruges ofte til at registrere, om noget bevæger sig, som en dør eller vindueåbning og lukning, eller for at føle dele, der bevæger sig inde i en maskine. 3-vejs og 2-vejs ventiler fås i NO- eller NC-versioner. Series M104-ventil med forskellige knapafbrydere kan vælges.
Dens lette aluminiumslegeringslegeme sikrer holdbarhed, mens det opretholder et slankt, moderne design.

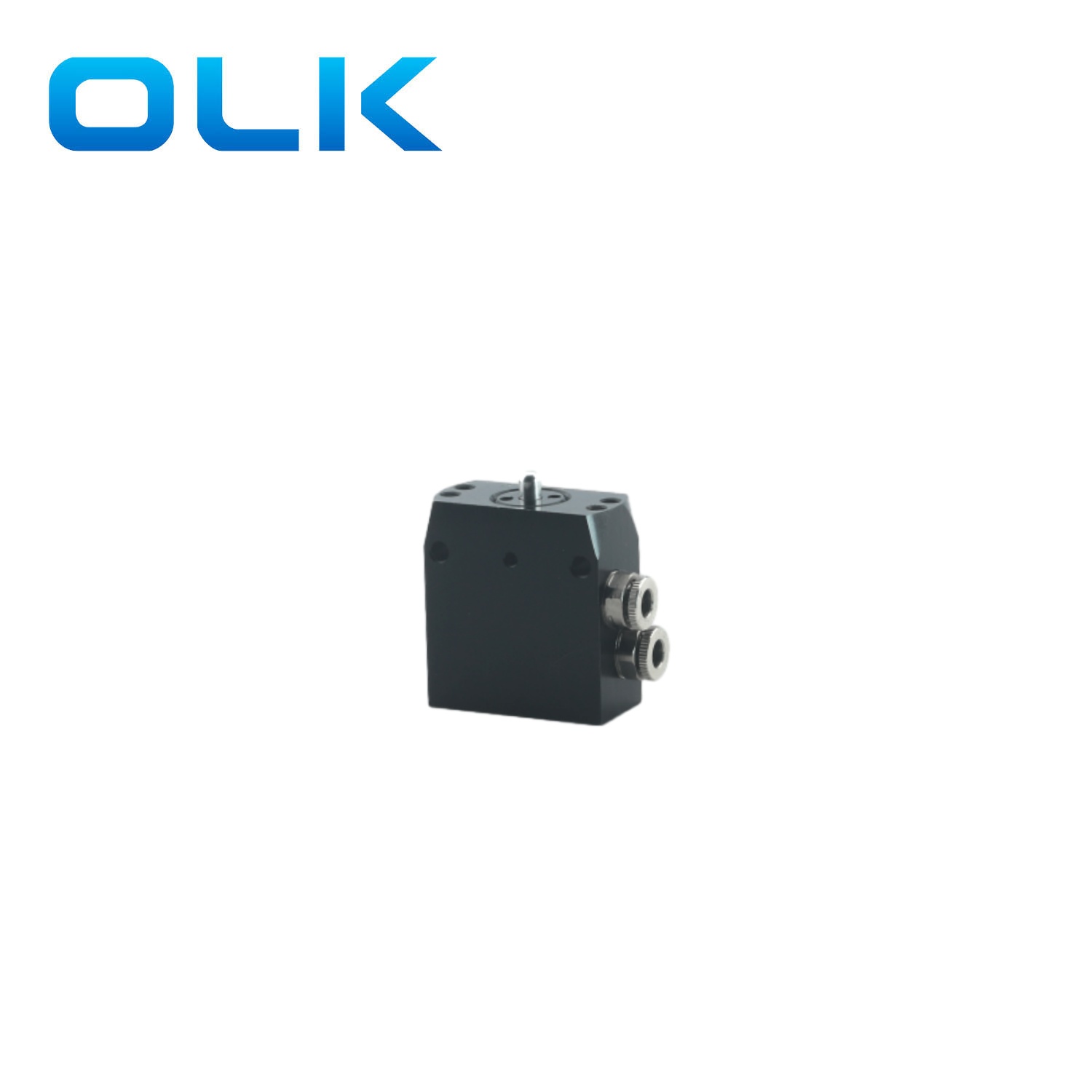

3 -vej 104 -serien Micro Push -knappeventil fås i to konfigurationer: sideport og bundport, der tilbyder fleksible installationsmuligheder, der passer til forskellige applikationer.
For ekstra bekvemmelighed muliggør de indbyggede push-to-connect-fittings hurtige og problemfri rørforbindelser, hvilket eliminerer behovet for yderligere adaptere eller fittings. Oplev en problemfri og effektiv pneumatisk løsning med den mekaniske ventil på 104 serier!

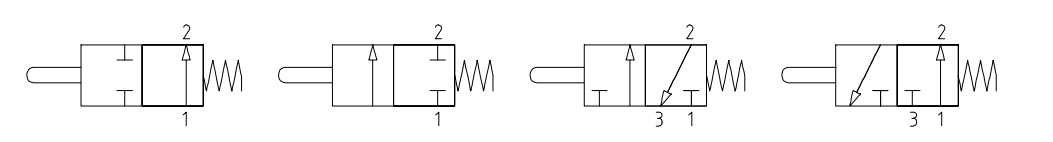

Serie M104 Symbol:
|
Bestillingskode |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODEL: |
Antal porte |
Aktuatortype |
Knapfarve |
Porttype |
Fungere |
|||||
|
104 -serie mikroventil |
22: 2 Position 2 Vej |

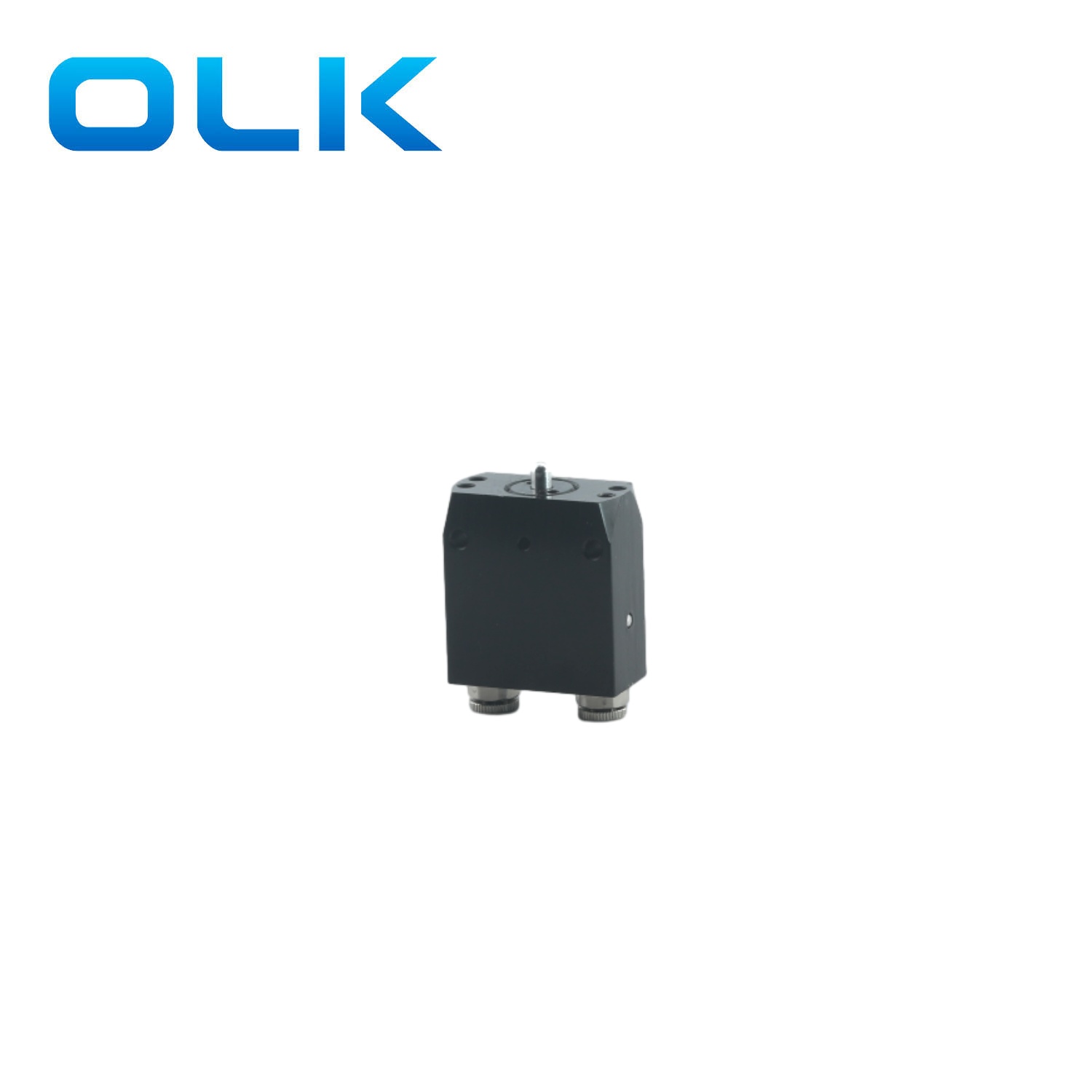

Blank: Grundlæggende type |
1:Red |
L: Sideport |
ÅR |
|||||
|
32: 2 position 3 måde |
623: Flad knaptype |
2: Sort |
P: bundport |
C:NC |
||||||
|
623: Konveks knaptype |
3: Grøn |
|||||||||
|
625: Svampeknapstype |
4: gul |
|||||||||
|
627: Lange armafbrydere |
||||||||||
|
628: Nøgleafbrydere type |
||||||||||
|
630: korte armafbrydere |
||||||||||
| Bestillingskode | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODEL: | Antal porte | Aktuatortype | Knapfarve | Porttype | ||||
| 104 -serie mikroventil | 52: 2 Position 5way | Blank: Grundlæggende type | 1:Red | L: Sideport | ||||
| 622: Flad knaptype | 2: Sort | P: bundport | ||||||
| 623: Konveks knaptype | 3: Grøn | |||||||
| 625: Svampeknapstype | 4: gul | |||||||
| 627: Lange armafbrydere | ||||||||
| 628: Nøgleafbrydere type | ||||||||
| 630: korte armafbrydere | ||||||||
| Bestillingskode | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODEL: | Antal porte | Type | Aktuatortype | Porttype | ||||||
| 104 -serie mikroventil | 53: 3 position 5 måde | 32: udstødningscenter | 627: Lange armafbrydere | 0: Tre-position øjeblikkelig | L: Sideport | |||||
| 33: Trykcenter | 628: Nøgleafbrydere type | 1: Tre-position vedligeholdt switch | P: bundport | |||||||
| 630: korte armafbrydere | ||||||||||
Serie 104 Micro Push -knapventil Generelle parametre
|
Arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Fungere |
NO,NC |
|
Effektiv åbning |
Φ2.5 |
|
stik |
4 mm skub i stik |
|
Portdiameter |
G1/8 |
|
Antal positioner |
2/2 vej eller 3/2 vej |
|
Standard strømningshastighed NL/min |
90nl/min |
|
Maksimalt arbejdstryk |
10 bar |
|
Arbejdstemperatur ° C. |
‘-5∼70 ℃ |
|
Kropsmateriale |
Aluminiumslegering |
|

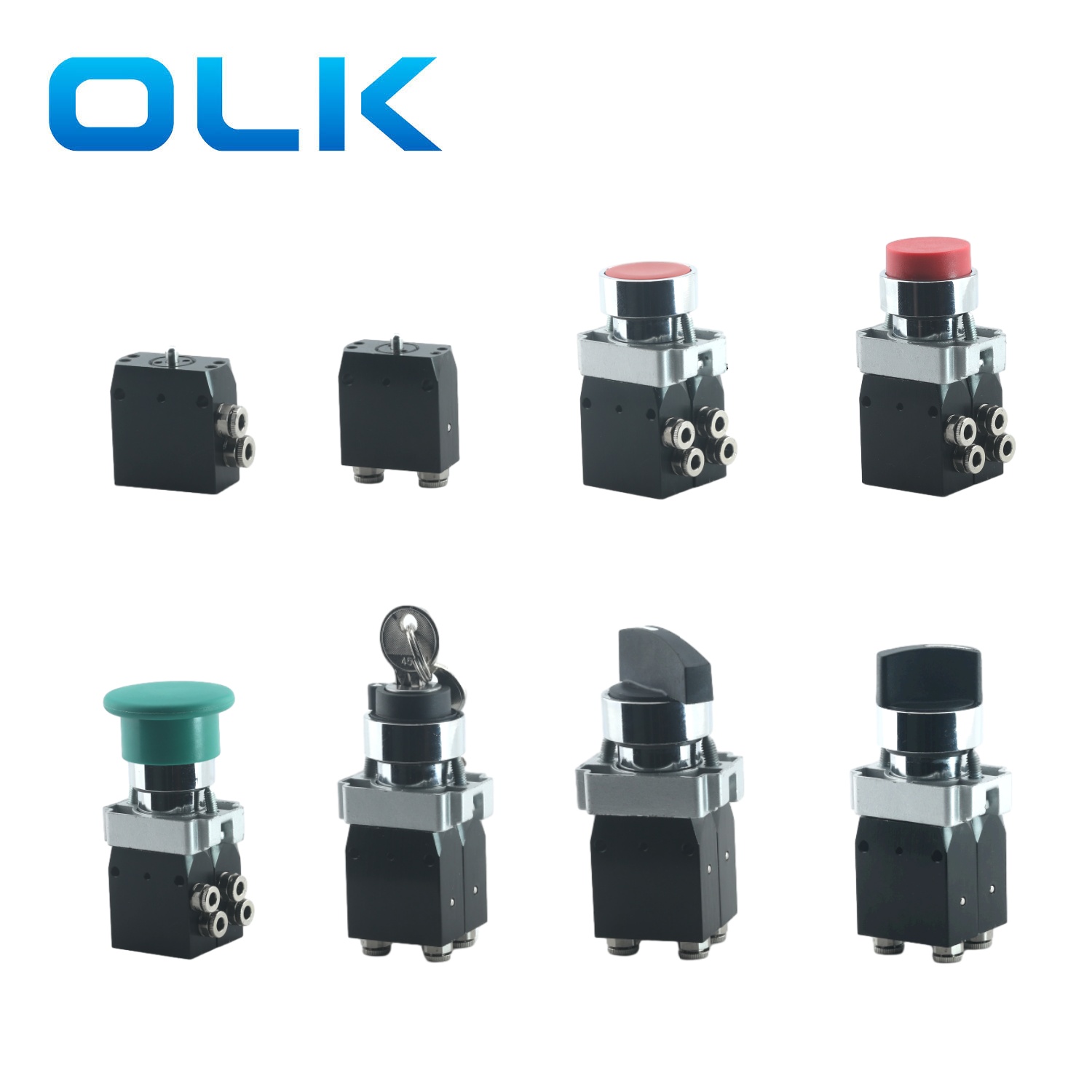

M104 -ventil - Bestiloversigt for knaptyper |
||
|

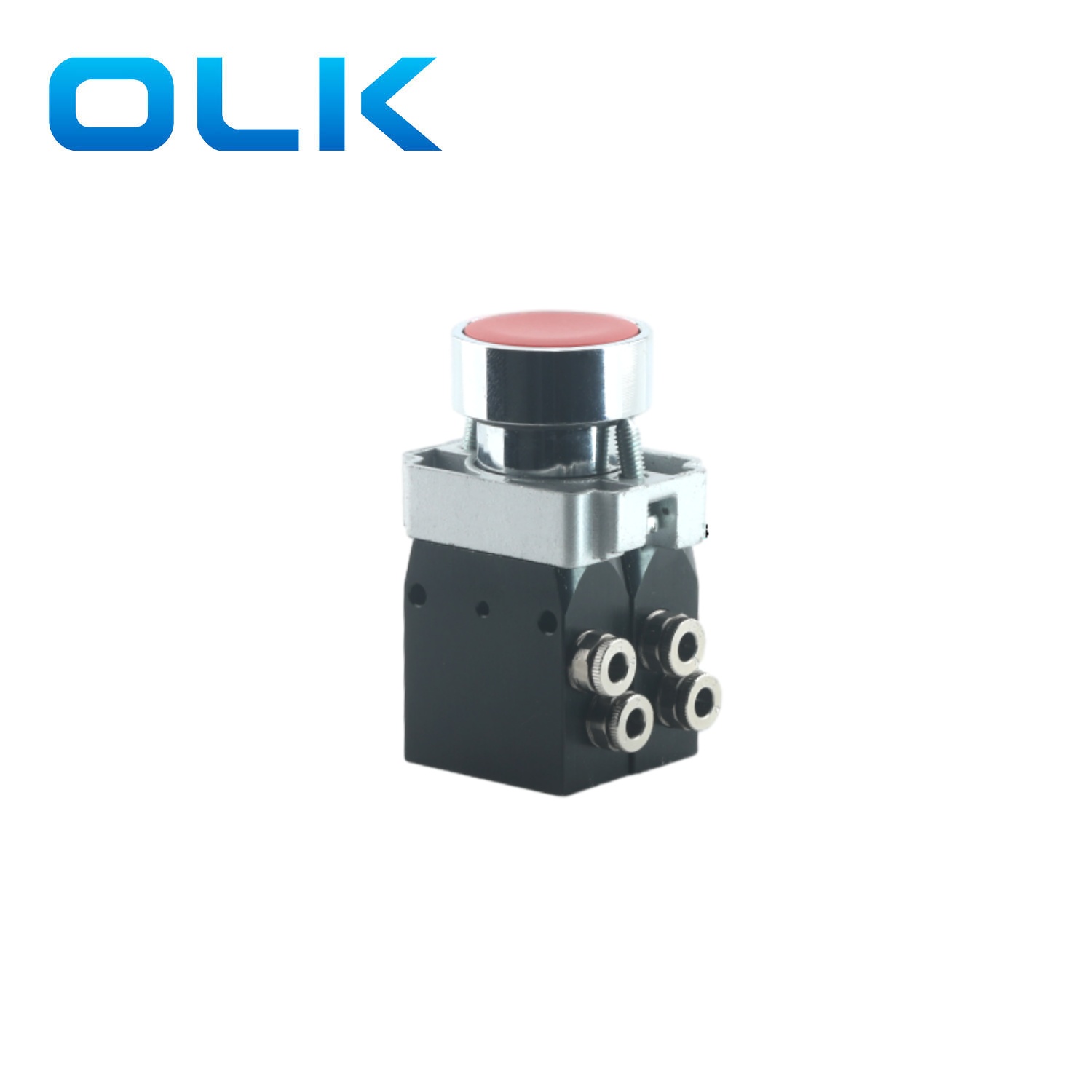

622:Flat button type |
M104. 622. 1 |
1: Rød |
|
M104. 622. 2 |
2: Sort |
|
|
M104. 622. 3 |
3: Grøn |
|
|
M104. 622. 4 |
4. Yellow |
|
|
623: Konveks knaptype |
M104. 623. 1 |
1: Rød |
|
M104. 623. 2 |
2: Sort |
|
|
M104. 623. 3 |
3: Grøn |
|
|
M104. 623. 4. |
4. Yellow |
|
|

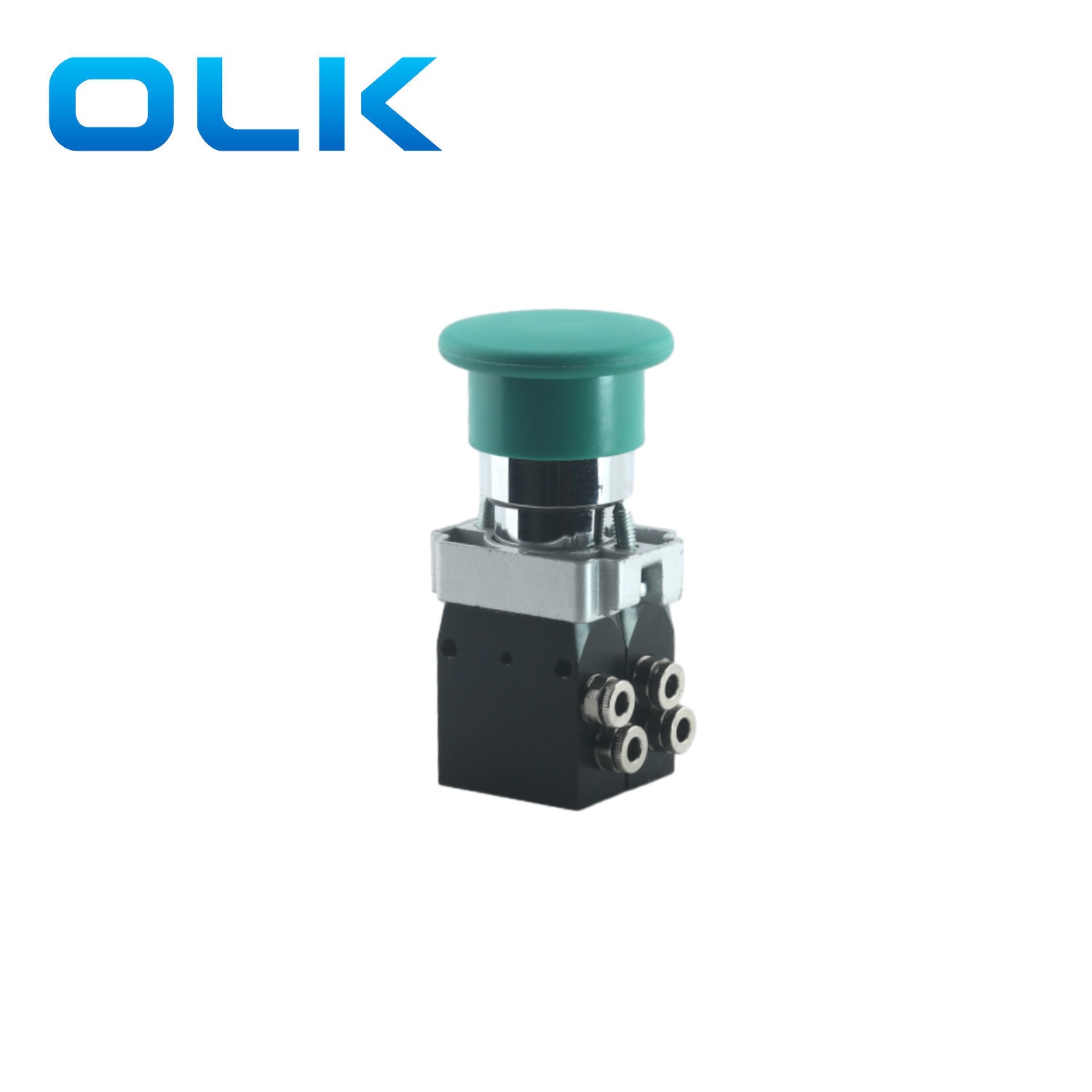

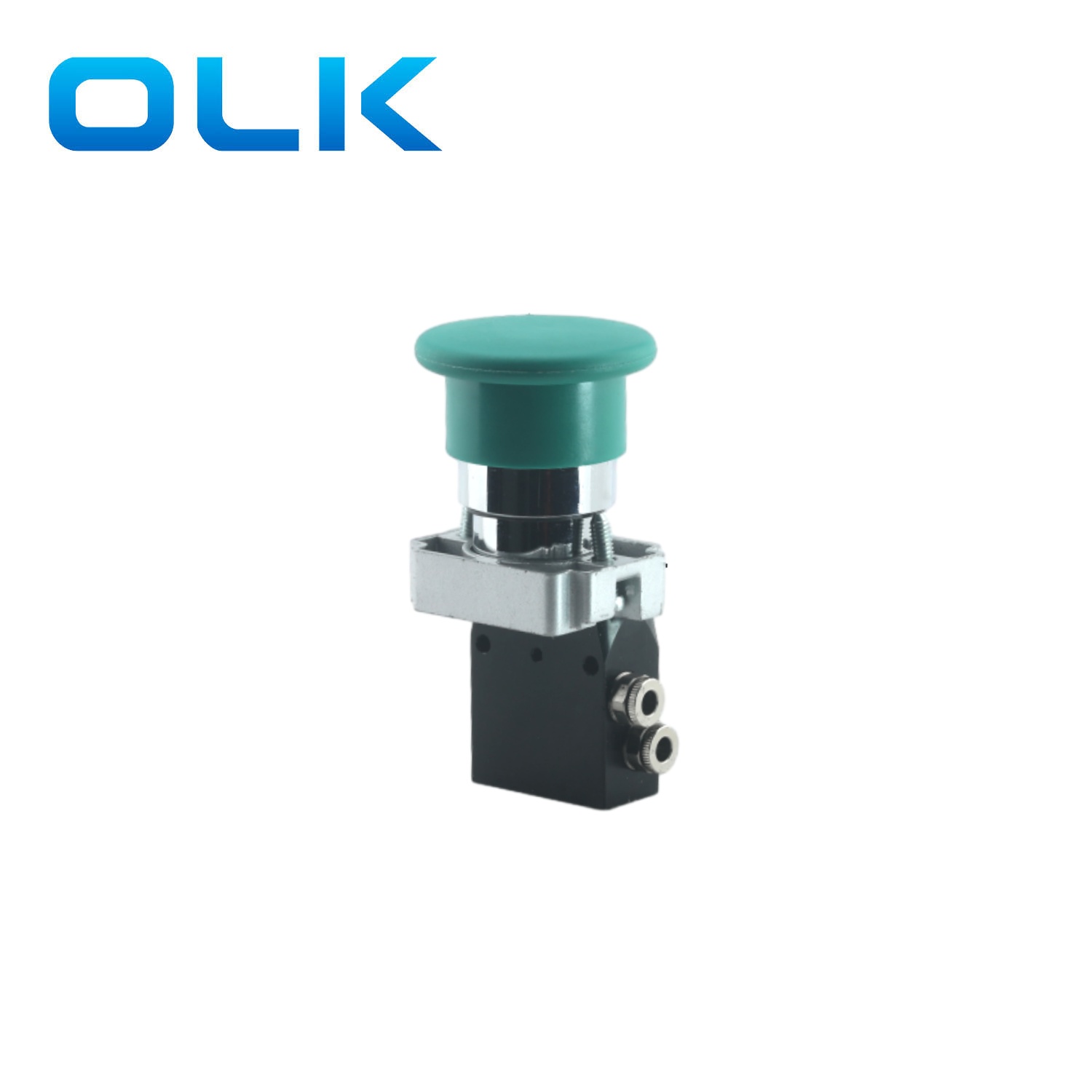

625: Svampeknapstype |
M104. 625 |
|
|
627: Lange armafbrydere |
M104. 627 |
To-position vedligeholdt switch |
|
M104. 627.0 |
0: Tre-position øjeblikkelig |
|
|
M104. 627.1 |
1: Tre-position vedligeholdt switch |
|
|

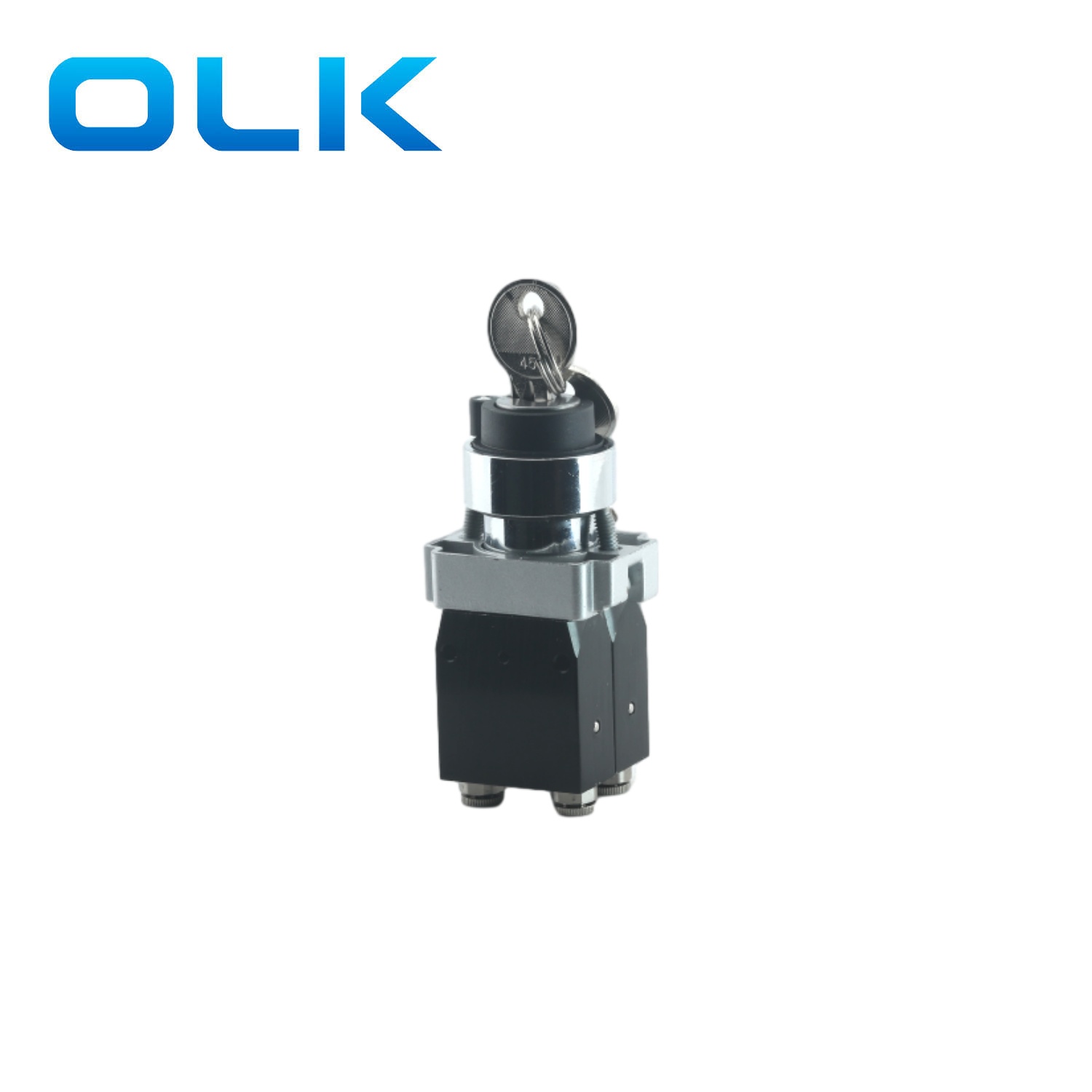

628: Nøgleafbrydere type |
M104.628 |
To-position vedligeholdt switch |
|
M104.628.0 |
0: Tre-position øjeblikkelig |
|
|
M104.628.1 |
1: Tre-position vedligeholdt switch |
|
|

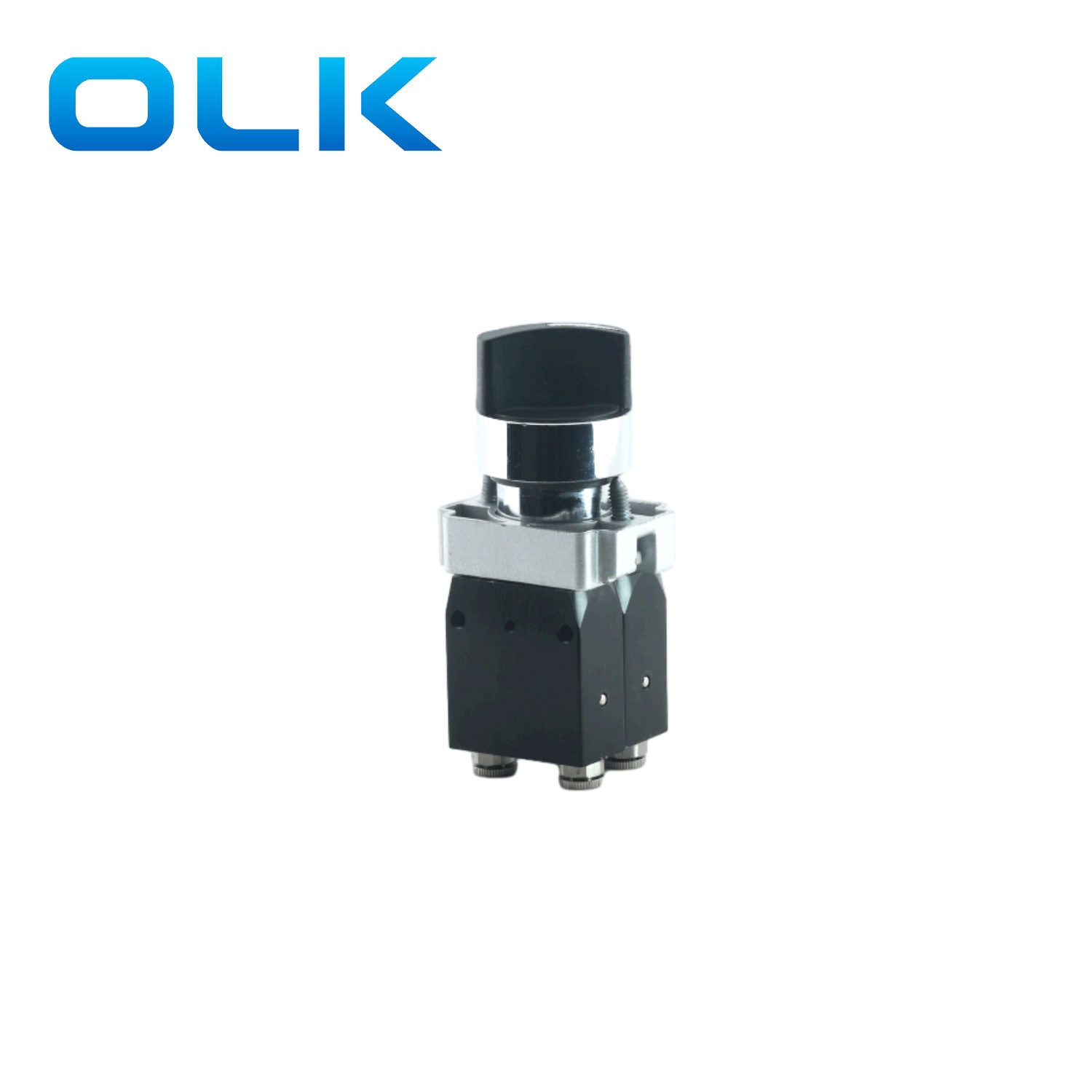

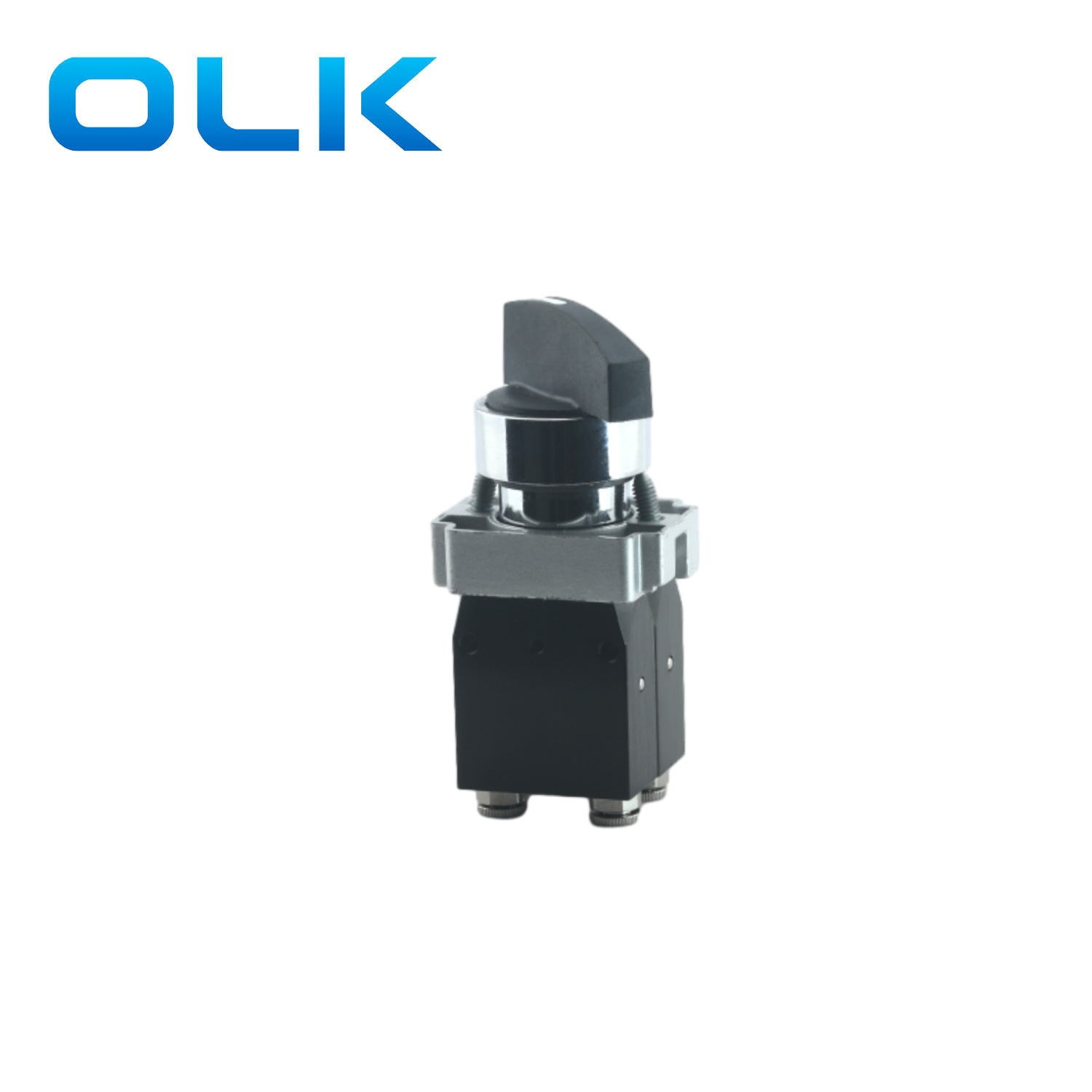

630: korte armafbrydere |
M104.630 |
To-position vedligeholdt switch |
|
M104.630.0 |
0: Tre-position øjeblikkelig |
|
|
M104.630.1 |
1: Tre-position vedligeholdt switch |
|
|
Monteringspanel |
M104.00 |
|
