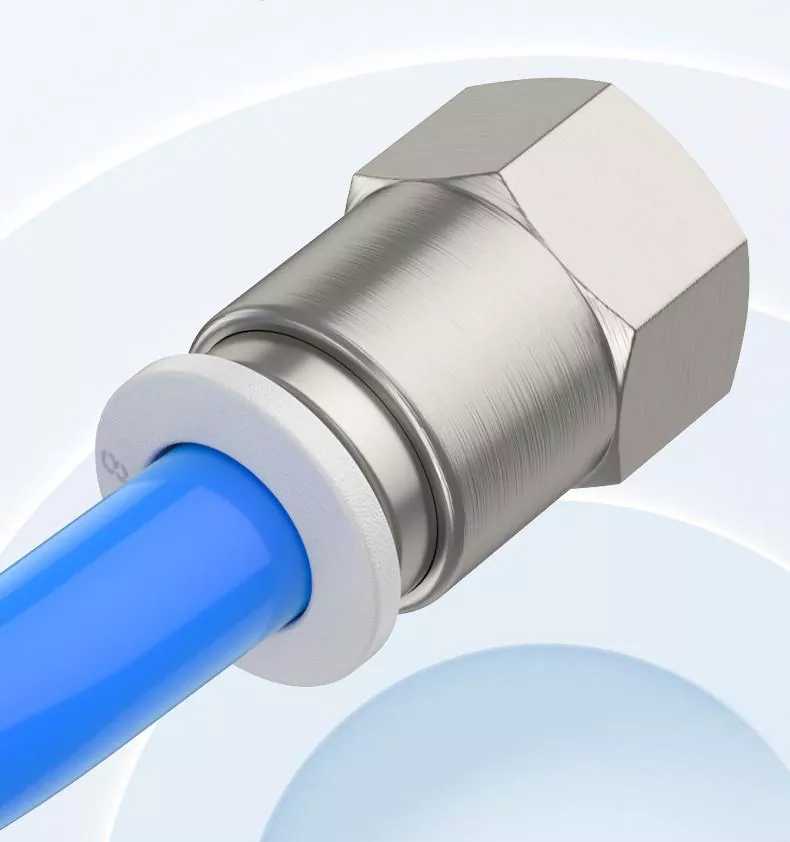

Black,White,BluePCF Straight Push In Tube Fitting og PC hangevind lige push-in tubefitting tilhører alle basistypen push-in-fitting. Men PCF er indvendigt R gevind lige. Indvendigt gevind bruges til at forbinde eksterne gevindkomponenter, og indføringsrørenden er forbundet til en slange. Begge understøtter flere gevindstandarder, hvilket gør slangeindføring og -fjernelse bekvemt med indvendigt gevind og PF-gevind. I rørfittingsform kan den være kortere og installeres mere kompakt
|
Bestillingskode |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Rørstørrelse (metrisk) |
|
Gevindtype (55° lige rørgevind) |
|
PCF serie fitting |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Væske |
Luft/vand (betinget)/vakuum |
|
Driftstryk |
0-1,0Mpa |
|
Vakuum tryk |
-100Kpa (10 Torr) |
|
Driftstemperatur |
-10-60℃ |
|
Materiale |
NYLON(PA),Polyurethan(PU) |
|
Tommers rørfitting |
Metrisk rørfitting |

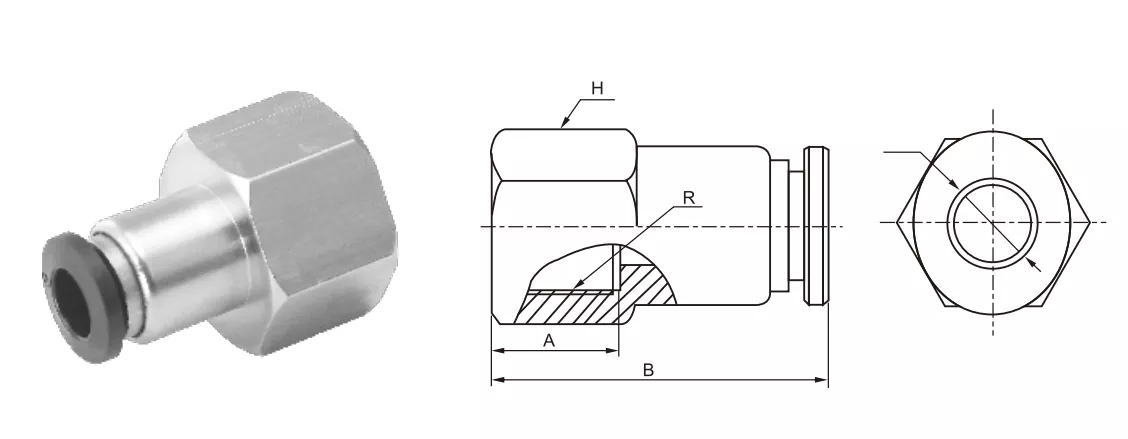

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Type |
Push-in-stik |
|
|
Understøttelse af trådtype |
BSPT / NPT / Metrisk |
|
|
Tråd |
Han |
Kvinde |
|
Installation |
Skru gevindhuller eller cylinder- og andet udstyrsender i |
Skru i den udvendigt gevindskårne cylinder eller samling |
|
Anvendelse |
Den mest almindelige universelle model, foretrukket, udstyret med indvendigt gevindudstyr |
Anvendes til forbindelse med udvendige gevindfittings eller i situationer med store pladsbehov |
|
Installeret på cylinderen eller ventilhuset (cylinderen har indvendigt gevind), den gevindskårne ende er forbundet til udstyret, og slangen er indsat til brug |
Tilslut luftudtaget på kontrolventilen eller magnetventilen (med udvendigt gevind) og fastgør enheden med indvendigt gevind, og indsæt en slange i den anden ende |
|
|
Kræver stærkere låsestyrke eller højere tætningskrav, ofte brugt i forbindelse med gevindtætningsmiddel eller O-ring |
På grund af begrænset plads kan kun indvendige gevind bruges til tilslutning. Kan reducere den samlede fugelængde |
|
Hvilke pneumatiske applikationer er PCF Straight Push In Tube Fitting egnet til?
Det skal være en ekstern gevindtilslutning med store pladskrav
Hvad skal jeg være opmærksom på, når jeg bruger en PCF-forbindelse?
Driftstrykket må ikke overstige 1,0 MPa
