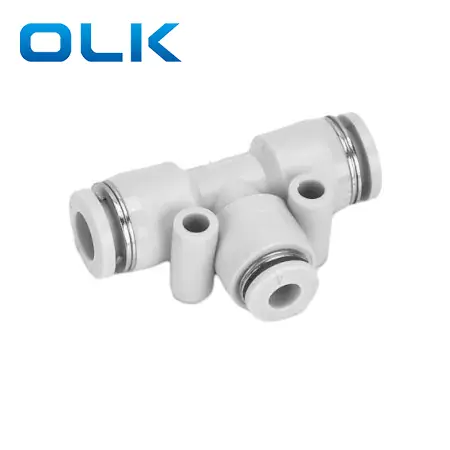

PE Union tee skubbe i rørmontering

Pe

8

Model

Rørstørrelse (metrisk)

PE -serie montering

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12 mm

14: 14mm

16: 16mm

Væske

Luft/vand (betinget)/vakuum

Driftspress

0-1,0MPa

Vakuumtryk

-100 kpa (10 torr)

Driftstemperatur

-10-60 ℃

Materiale

Nylon (PA), polyurethan (PU)

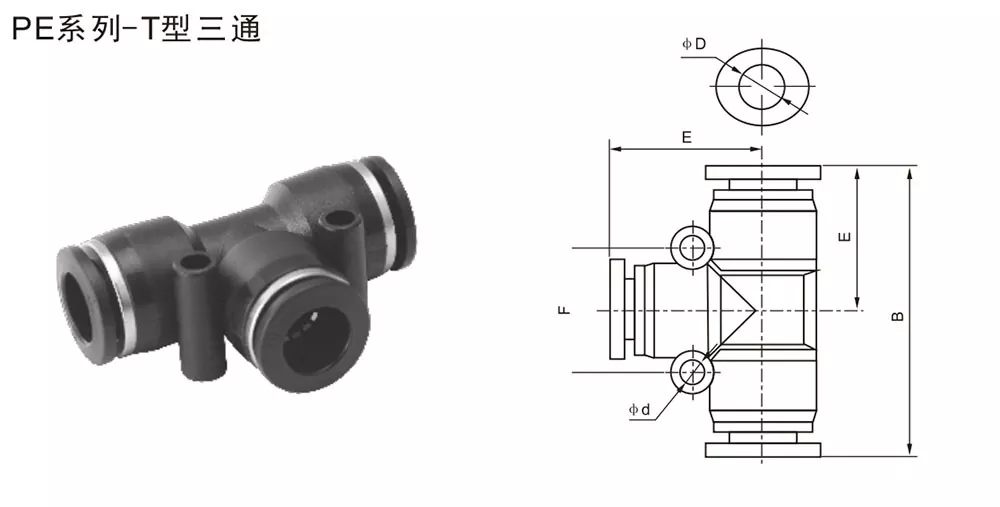

Tomme rørmontering

Metrictube -montering

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

Common Imperial Thread Size Conversion Reference

Imperial størrelse

Ca. Metrisk (mm)

Konverteringsformel

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
