Generelt set,PU rører installeret på luftkompressorer til gastransport. Funktionelt set kan den også transportere vand og andre væsker, men PU-rørs korrosionsbestandighed er ikke særlig stærk.
Tilgængeligt udstyr: pneumatisk udstyr, luftkompressor, pneumatisk værktøj, luftpumpe, luftcylinder, skæremaskine, sprøjteudstyr, svejseudstyr, industrirobot, pakkemaskine, miljøkontroludstyr, luftfugter, støvfjernelsesudstyr, ventilationssystem, sprøjtesystem, køleudstyr. Laboratorie- og medicinsk udstyr: laboratorieinstrumenter, analysatorer, medicinsk gasudstyr, luftprøvetagere. Køretøjer og maskiner: Udstyr til vedligeholdelse af biler, Pneumatiske affjedringssystemer, Automatisering af landbrugsmaskiner Produktionsudstyr: Samlebånd, transportbånd, testudstyr Andet udstyr: Drikkevarepåfyldningsmaskiner, fødevareforarbejdningsudstyr, ballonpumper, sandblæsningsudstyr.
PU-luftslange i vid udstrækning brugt i automationsudstyr.
| PU (polyurethanrør) | PA (nylonrør) | PE (polyethylenrør) | Gummi rør | Flettet forstærket slange | Ultra fleksibel slange | PU flad slange | |
| Funktioner: | Den mest brugte luftslange, ekstrem fleksibel God, glat overflade, lav indre modstand. | Høj hårdhed, god stivhed, i stand til at bevare formen | Blødt materiale, halvgennemsigtigt, lav pris. | Fremstillet af naturligt eller syntetisk gummi og forstærket med et flettet lag | PU- eller nylonrør med et eksternt flettet forstærkningslag af polyester, aramidfiber eller rustfrit ståltråd, der giver forbedret trykmodstand og mekanisk styrke. | Ved brug af specielle materialer og processer overstiger fleksibiliteten langt almindelige PU-rør | Rørlegemet er fladt, og flere rørledninger kan integreres parallelt. |
| Fordel | God fleksibilitet, slidstyrke, vridningsmodstand, letvægts, let at spole og installere | Højtryksbestandighed, høj temperaturbestandighed (op til 110 ° C), fremragende olie- og kemikalieresistens og ikke let oxideret | Billig pris, god lavtemperaturbestandighed og korrosionsbestandighed (syre, alkali). | Fremragende elasticitet, absorberer vibrationer og har stærk vejrbestandighed. | Ekstremt høj trykmodstand (op til flere gange højere end almindelige rør), antiekspansion og god pulsydelse | Ekstremt blød, med en meget lille bøjningsradius, modstandsdygtig over for gentagen bøjningstræthed og ikke let at bryde knuder. | Pladsbesparende, pæn og smuk, nem at håndtere flere luftkilder og forhindre sammenfiltring. |
| Ulempe | Ydeevnen ved høj temperaturbestandighed er gennemsnitlig (normalt -10 ° C ~ + 60 ° C), og olie- og kemikaliebestandigheden er ikke så god som nylonrør. | Dårlig fleksibilitet, let sprød ved lave temperaturer og kræver stor plads til bøjningsinstallation. | Dårlig trykmodstand, ikke modstandsdygtig over for høje temperaturer, tilbøjelig til ældning og svag slidstyrke. | Ekstremt omfangsrige, med høj indvendig vægmodstand og let ældning, har plastrør gradvist erstattet moderne pneumatiske systemer. | Fleksibiliteten falder, bøjningsradius øges, og prisen bliver dyrere. | Prisen er normalt højere, og trykmodstanden kan være lidt lavere end for almindelige rør af samme specifikation. | Bøjningsretningen er begrænset (kan kun bøjes mod den flade retning), og prisen er relativt høj |
| Typiske anvendelser: | Den stærkeste universalitet, velegnet til at forbinde det store flertal af pneumatisk udstyr, især i situationer, der kræver hyppig bevægelse og bøjning, såsom robotarme og mobile enheder | Fast installation, hvor der kræves olie- og temperaturbestandighed, såsom rørledninger nær værktøjsmaskiner, bilfremstilling og højtemperaturudstyr. | Velegnet til lavtryks, midlertidige gasvejsforbindelser eller til ikke-kritiske områder såsom vand og landbrugsvanding. Mindre almindeligt anvendt i pneumatiske kredsløb til hovedkredsløb. | Anvendes hovedsageligt til tungt udstyr, entreprenørmaskiner og lejligheder, der kræver stor fleksibilitet og vibrationsmodstand. | Anvendes i højtryks pneumatiske systemer, luftkompressorudtag, langdistance hovedgasforsyningsrørledninger og situationer, hvor der ofte genereres trykimpulser. | Trækkæden (Tank chain) inde i robotkroppen, som gennemgår højfrekvent frem- og tilbagegående bevægelse, og udstyr, der kræver ekstrem høj fleksibilitet. | En oversigt over gasvejen for enheder med flere udførelseskomponenter, såsom centraliseret rørføring fra arbejdsstationer, ventiløer til aktuatorer. |
Polyurethan tube (PU) tube kommer i fire farver: blå, gennemsigtig, rød og blå. Det er praktisk for os at skelne og forbinde arbejdsrøret i pneumatiske enheder. Konkret afhænger det af standardspecifikationerne for hver virksomhed. For eksempel kræver nogle virksomheder gennemsigtige rør til vakuum, blå rør til luftindtag og orange rør til luftudtag, for at skelne mellem forskellige rørledninger og lette hurtig fejlfinding og placering under vedligeholdelse af luftkredsløbet.

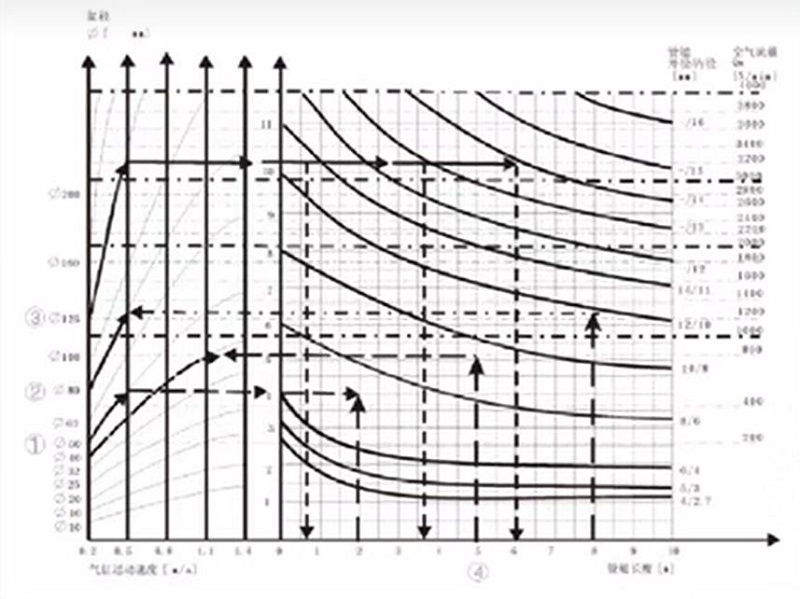

For det første ved vi, at størrelsen på PU-luftslangen kan bestemme flowet. Jo større det pneumatiske rør er, jo stærkere er flowkapaciteten, hvilket igen påvirker luftcylinderens driftshastighed.
Strengt taget skal vi, når vi træffer et valg, inkludere parametre som slaglængde, antal kørsler i minuttet, cylinderdiameter osv. til beregning. Men baseret på relevant erfaring anbefales forskellige specifikationer af cylindre med tilsvarende specifikationer for luftledningsrør.
| Luftcylinderboringsstørrelse (mm) | Rørstørrelse (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Hovedrørledningen til ventildrift kan vælge lidt større rør (hvilket ikke vil medføre noget ekstra luftforbrug, så der vil ikke påløbe ekstra omkostninger under drift).
2. Røret mellem ventilen og cylinderen bør dog optimeres i henhold til følgende principper: hvis rørdiameteren er for lille, vil den drosle og dermed begrænse cylinderens hastighed; For stor rørdiameter kan dog forårsage stagnation, hvilket øger luftforbruget og påfyldningstiden.
3. Det er nødvendigt at overveje bøjningsradius, og det er meget vigtigt at tjekke bøjningsradius ved brug af trækkæde.
PU-rør har typisk et arbejdstryk på omkring 10 kg/cm² ved stuetemperatur, selvom dette kan variere afhængigt af størrelse og model. Til højtryksapplikationer er forstærket PU-flettet rør et bedre valg. Den er konstrueret med et tre-lags design - ydre PU, mellem polyester flettet forstærkning og indre PU - hvilket giver øget trykmodstand og holdbarhed. Derudover er denne type PU-slange velegnet til både luft- og vandoverførsel.
Udvælgelsesprincip: Sprængtryk ≥ 3 × arbejdstryk
Fleksibiliteten af PU-slanger spiller en afgørende rolle i installationsplads og udstyrsbevægelser, især når der anvendes forskellige størrelser såsom 6 mm og 8 mm PU-slanger. Mindre diametre som 6 mm PU-rør giver en snævrere bøjningsradius, hvilket gør dem ideelle til kompakte installationer såsom kontrolpaneler eller små automationssystemer, hvor pladsen er begrænset. I modsætning hertil giver 8 mm PU-rør højere luftstrømskapacitet og bruges almindeligvis i applikationer som pneumatiske værktøjer eller større maskineri, hvor både fleksibilitet og flowydelse er påkrævet. I dynamiske systemer som robotarme eller pakkemaskiner sikrer højkvalitets polyurethanslange jævn bevægelse uden at knække, forbedre effektiviteten og forlænge levetiden. At vælge den rigtige størrelse påvirker systemets ydeevne og installationseffektiviteten direkte.
blødere, modstandsdygtig over for bøjning, i stand til hurtigt at springe tilbage efter bøjning, mindre tilbøjelig til blokering under bøjning, specialiseret til automatiseringssystemer, routing af udstyr uden blokering
Hårdheden af PU-rør er normalt mellem 60A og 95A, afhængigt af materialeformlen og anvendelsen. 60APU rører blød og let at bøje, velegnet til scener, der kræver hyppig bevægelse; 95A PU-røret er hårdere og velegnet til situationer, der kræver højt tryk eller langtidsfiksering. Når du vælger, er det nødvendigt at balancere fleksibilitet og stivhed i forhold til de faktiske behov.
①. Materialeforhold: Forholdet mellem bløde og hårde segmenter i polyurethan påvirker direkte hårdheden, og justering af forholdet kan ændre rørets egenskaber.
②. Tilsætningsstoffer: Tilsætning af visse fyldstoffer eller blødgøringsmidler kan ændre hårdheden væsentligt, såsom tilsætning af silica, hvilket kan øge stivheden.
③. Produktionsproces: Procesparametre som ekstruderingstemperatur og kølehastighed kan også have subtile effekter på den endelige hårdhed.
·Dynamisk anvendelse: I hyppige bøjningsscenarier (såsom gasforsyning med mekanisk arm) anbefales det at vælge slanger fra 60A til 75A for at undgå udmattelsesrevner.
·Højtryksmiljø: Det anbefales at bruge hårde rør med 85A eller derover ved transport af højtryksvæsker for at sikre trykstyrke.
Krav til slidstyrke: I situationer, hvor der er træk eller friktion på jorden, er en afbalanceret hårdhed på omkring 80A mere ideel.
①. Tjek hårdheden og identificer 85-95A. Om sommeren bliver hårdheden af 98A ikke let blødgjort ved høje temperaturer; 95A hårdhed om vinteren, ikke let hærdet i kold vinter. For blød er let at blive vred; For hård og tilbøjelig til at revne
②. Klem rørvæggen jævnt sammen uden bobler. Hvis der er hult eller konkavt hår, når det bliver klemt, betragtes det som defekt
③. Tjek elasticiteten. Efter at have bøjet 90 grader vil den vende tilbage på få sekunder. Hvis tilbageslaget er langsomt, og der er folder tilbage, bør de ikke bruges
④. Kontroller den indvendige diameter og vælg de tilsvarende specifikationer i henhold til udstyrstrykket. Hvis den indvendige diameter ikke er korrekt, vil det påvirke effekten
Trykluft fra kompressorer er højtemperatur. Kortvarig brug er fint, men langvarig brug kan forårsage rørhævelse eller sprængning. Det anbefales at bruge med lufttanke, kølere og luftfiltre.
På værksteder oprulles PU-rør ofte, trækkes og kan komme i kontakt med ætsende væsker. Disse faktorer kan beskadige rørets overflade, fremskynde ældning og forkorte levetiden. Udskift rør i tide, eller brug OLK højtryksflettede PU-rør.
Spraymaling involverer høje temperaturer, ætsende maling og rørtræk under tryk, hvilket kan føre til sprængning. Følg rørtryk-temperaturdiagrammet, hold trykket inden for sikre grænser, og overvej at bruge OLK højtryksflettetPU rør.
Normale lige forbindelser, bøjninger og T-stykker kan alle forbindes
Ja, farven på det pneumatiske rør og markeringerne på det kan tilpasses
