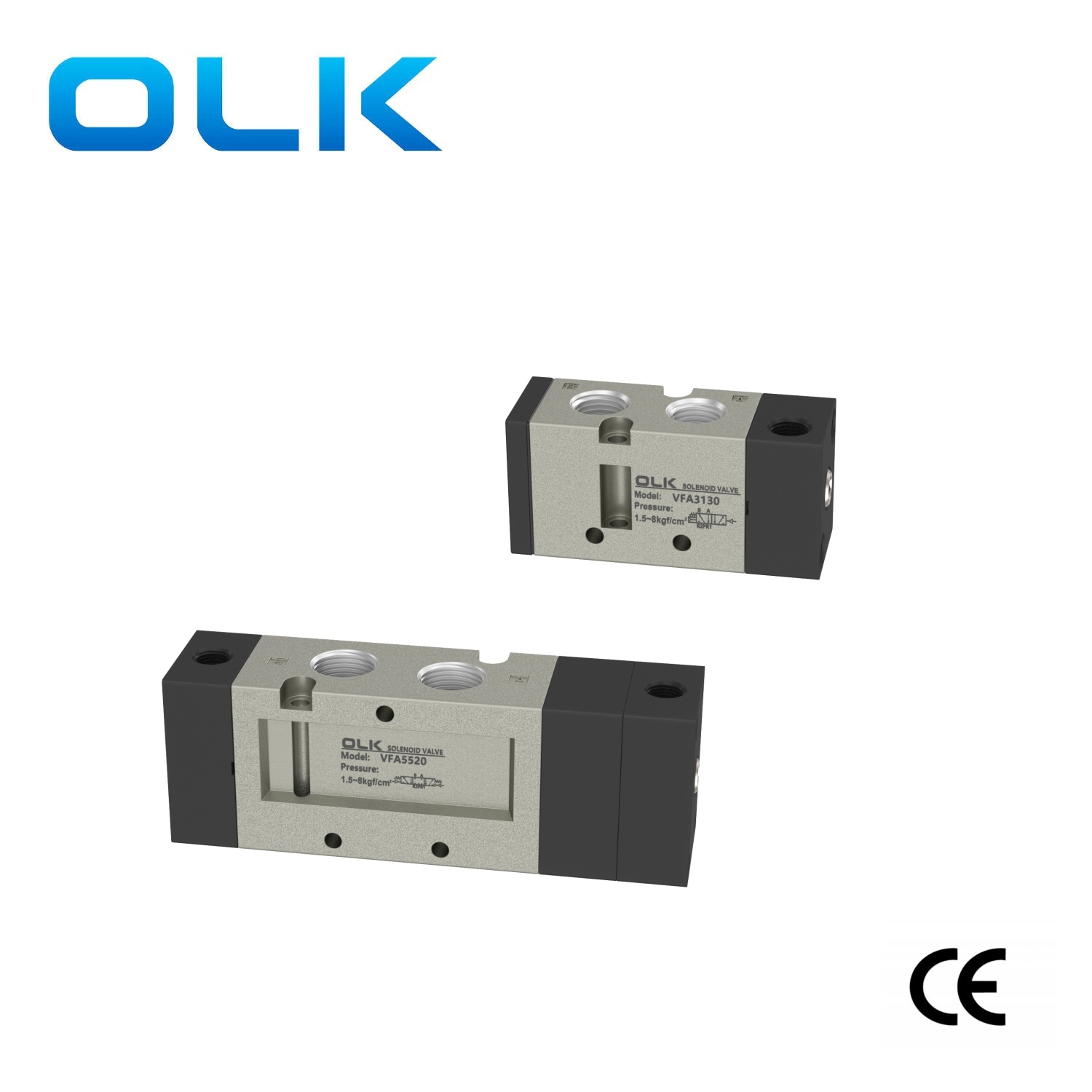

Ouleikai (OLK) VFA-seriens pneumatiske reguleringsvendeventiler tilbyder tre luftvejsmuligheder: to-vejs tre-port, to-vejs fem-port og tre-vejs fem-port. Ventilkernen skifter ved pneumatisk tryk for at ændre luftstrømmens retning. Dette pneumatiske tryk er kendt som pilottryk eller kontroltryk, der leveres eksternt. VFA-luftreguleringsventilhusets grænsefladegevind er gratfri, og det indre af ventilhuset er glat. Den bruger en 40 mikron filterskærm til effektiv urenhedsfiltrering, hvilket forlænger tætningsringens levetid.
Den pneumatiske VFA-reguleringsventil er meget udbredt i forskellige industrielle sektorer, såsom petrokemi, elproduktion, lægemidler osv., til at styre retningen og flowet af gas. Derudover kan den også bruges i industrielle automationssystemer til opgaver som væskerørledningskontrol, gasrørledningskontrol og automatiseret produktionslinjekontrol.
SYMBOL:
Bestillingskode
VF3
130
4
G
B
02
SERIE
COIL & POSITION
SPÆNDING
LINJETYPE
MANUEL
PORT STØRRELSE
130:5/2 vejs enkelt magnetventil
3:110VAC
G:LINJETYPE
02:PT1/4
230:5/2 vejs dobbelt magnetventil
4:220VAC
D: FRA
330:5/2 vejs dobbelt magnetventil lukket center
5:24VDC
DZ: SPIS MED LYS
430:230:5/2 vejs dobbelt magnetventil udstødningscenter
6:12VDC
530:230:5/2 vejs dobbelt magnetventil trykcenter
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
ekstern luftstyring |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0,15~0,9 |
|
model |
Port diameter |
antal stillinger |
Effektivt tværsnitsareal mm² (CV-værdi) |
|
VFA3130-02 |
Indløb=Udløb=PT1/4 Udstødning=PT1/8 |
2 position 5 vejs |
18(1) |
|
VFA3230-02 |
Indløb=Udløb=PT1/4 Udstødning=PT1/8 |
2 position 5 vejs |
18(1) |
|
VFA3330-02 |
Indløb=Udløb=PT1/4 Udstødning=PT1/8 |
Tre position fem vej |
18(1) |
|
VFA3430-02 |
Indløb=Udløb=PT1/4 Udstødning=PT1/8 |
Tre position fem vej |
18(1) |
|
VFA3530-02 |
Indløb=Udløb=PT1/4 Udstødning=PT1/8 |
Tre position fem vej |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 position 5 vejs |
45(2,5) |
|
VFA5220-03 |
PT3/8 |
2 position 5 vejs |
45(2,5) |
|
VFA5320-03 |
PT3/8 |
Tre position fem vej |
45(2,5) |
|
VFA5420-03 |
PT3/8 |
Tre position fem vej |
45(2,5) |
|
VFA5520-03 |
PT3/8 |
Tre position fem vej |
45(2,5) |
