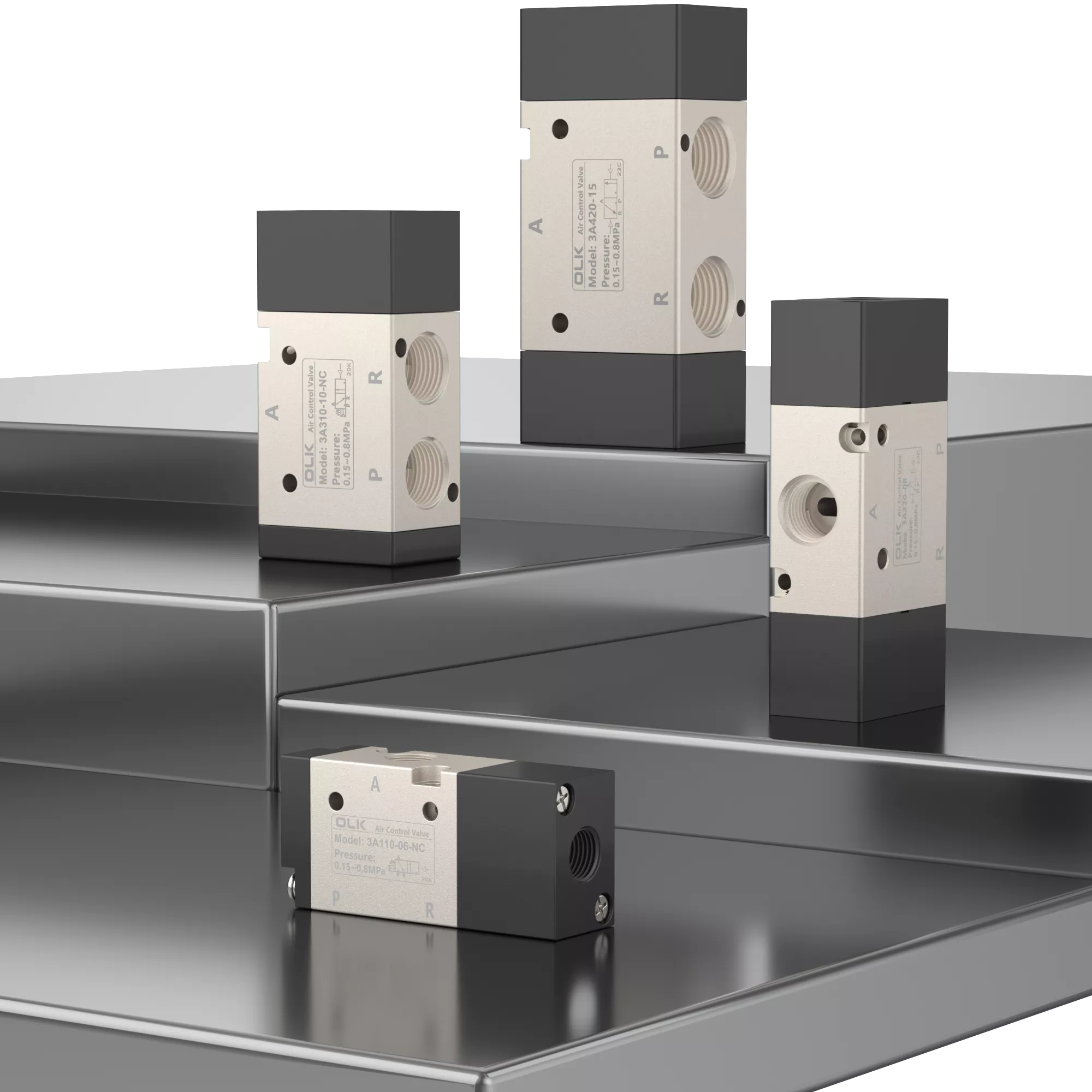

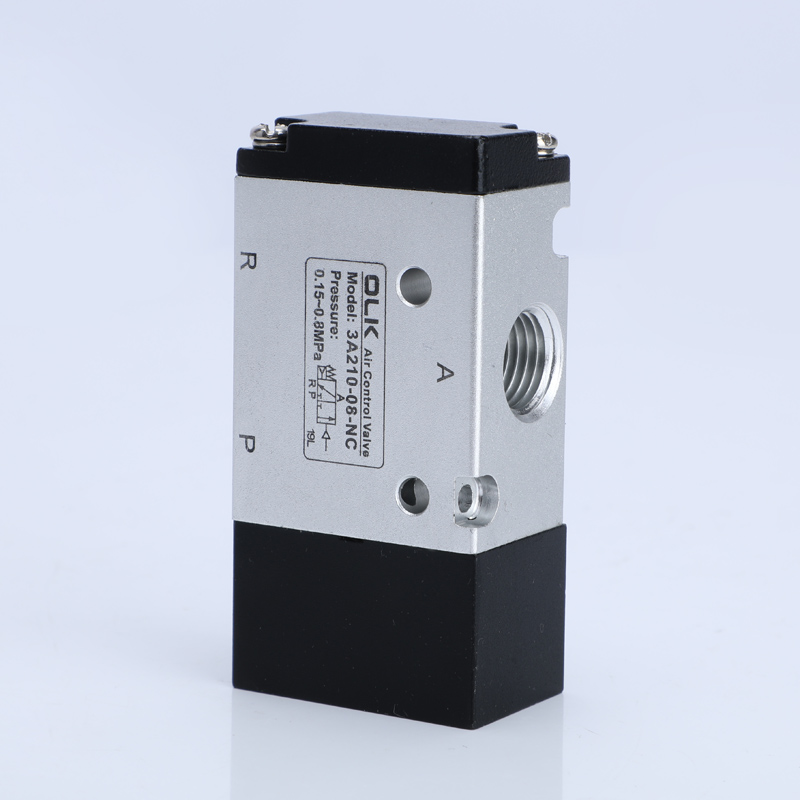

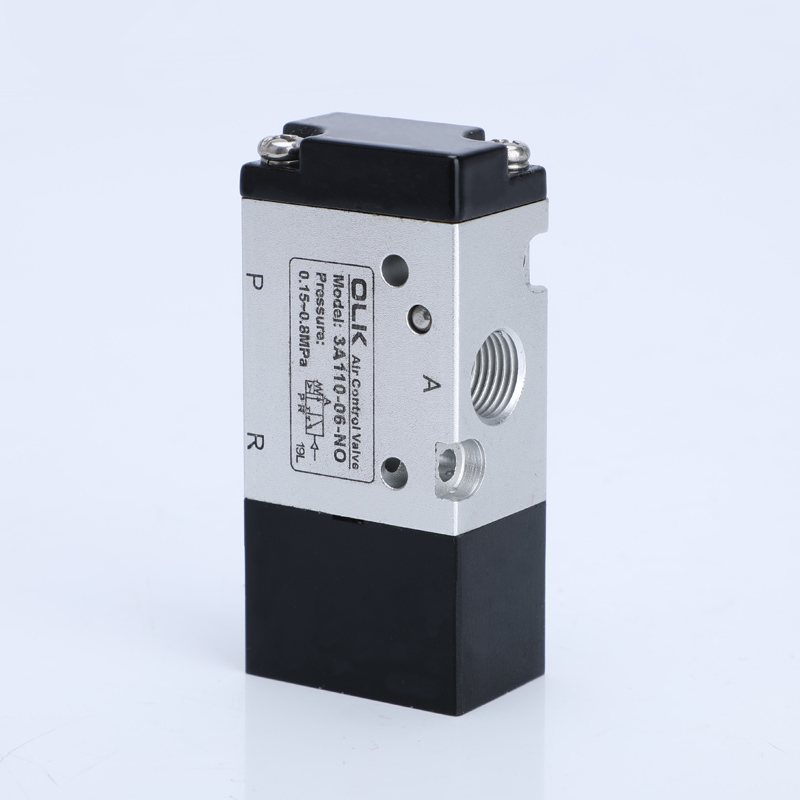

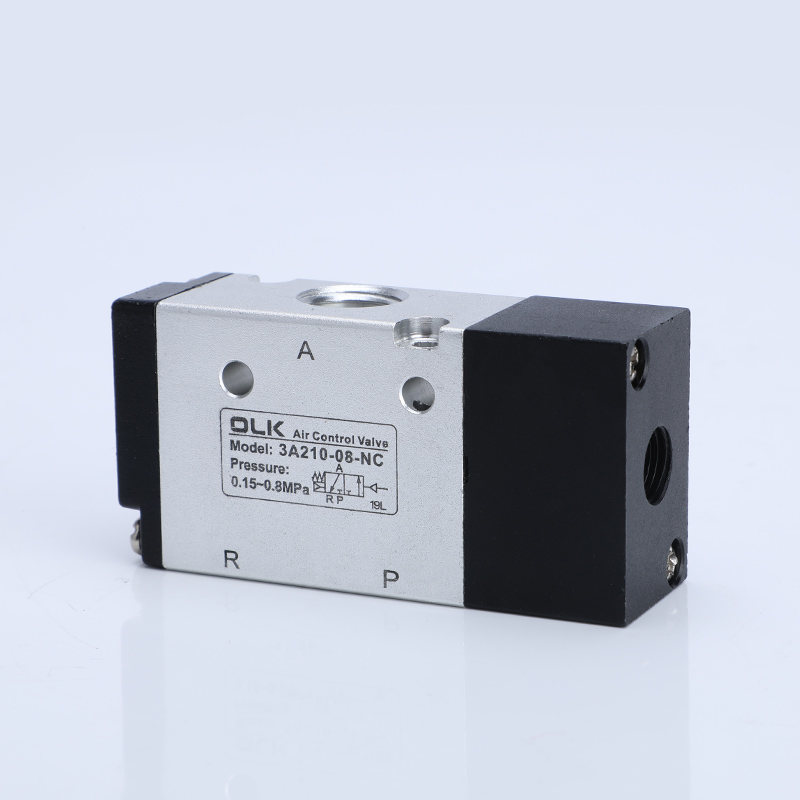

3A-seriens luftkontrolventil 3-vejs pneumatisk styrevæskeretningsventil er en væskeretningsventil, der er egnet til luft som arbejdsmedie.
Produktet har lavt startlufttryk, med enkelthoved kontroltype med fjeder nulstilling og dobbelthoved kontroltype med positionshukommelsesfunktion.

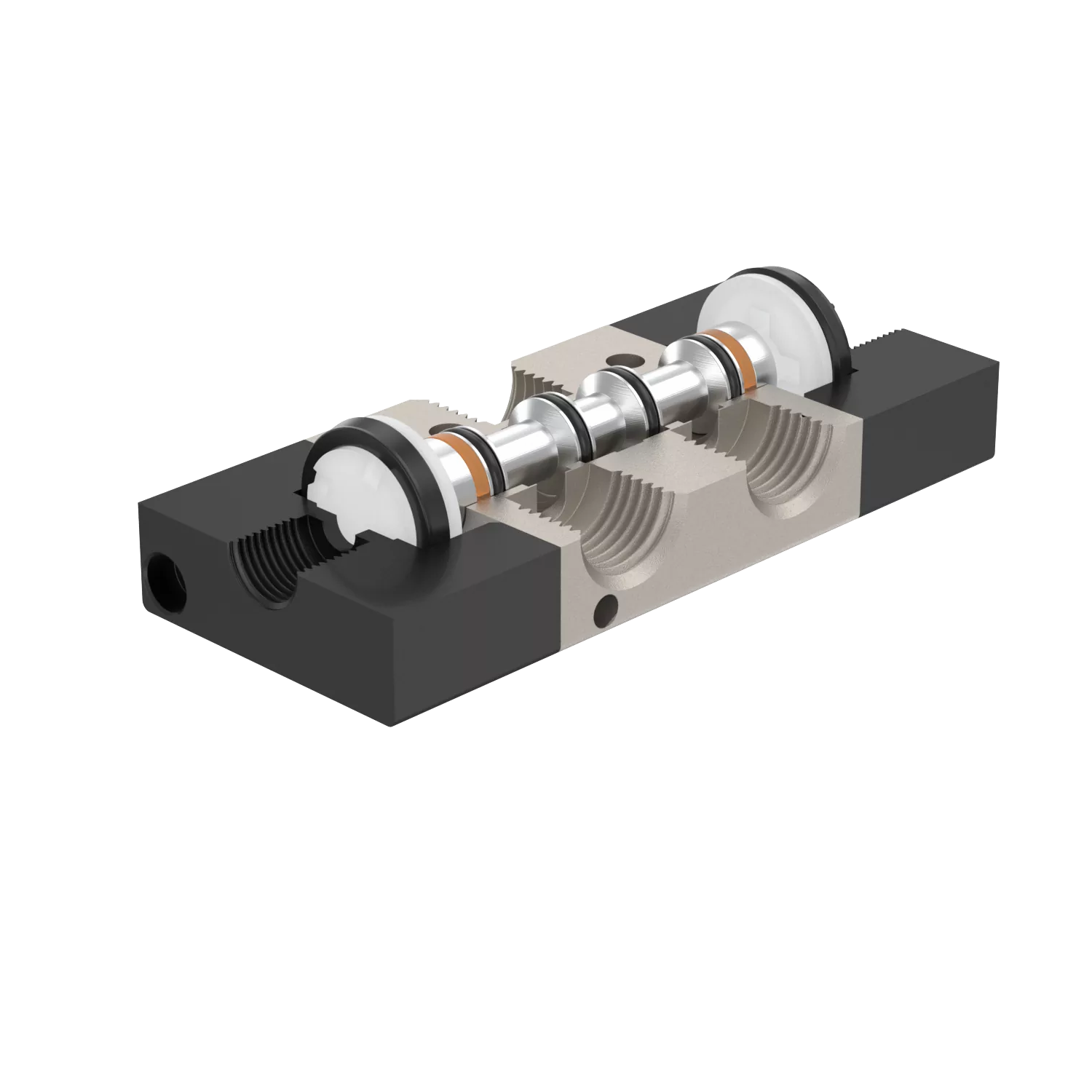

Det indre hul er behandlet med speciel teknologi, hvilket resulterer i lav friktionsmodstand, intet behov for oliesmøring, stabil livscyklus og lang levetid.
Strukturen er let og nem at installere.
Ouleikai (OLK)-producenter leverer skræddersyede ventilhustjenester, der giver mulighed for forskellige overfladebehandlinger af ventilen.
3A-seriens luftreguleringsventiler 3-vejs- og flowreguleringsventiler bruges i vid udstrækning inden for emballeringsautomatiseringsudstyr, robotstyring, trykluftsystemer og andre områder.
SYMBOL:
Bestillingskode
3A
3
10
08
INGEN
MODEL
KODE
VENTILTYPE
PORT STØRRELSE
AKTØR TYPE
3A:2 position 3 vejs ventil
1:100 serie
10:enkeltskuespil
06:G1/8
NEJ: Normalt åben
2:200 serie
20:dobbeltskuespil
08:G1/4
NC: Normalt tæt på
3:300-serien
10:G3/8

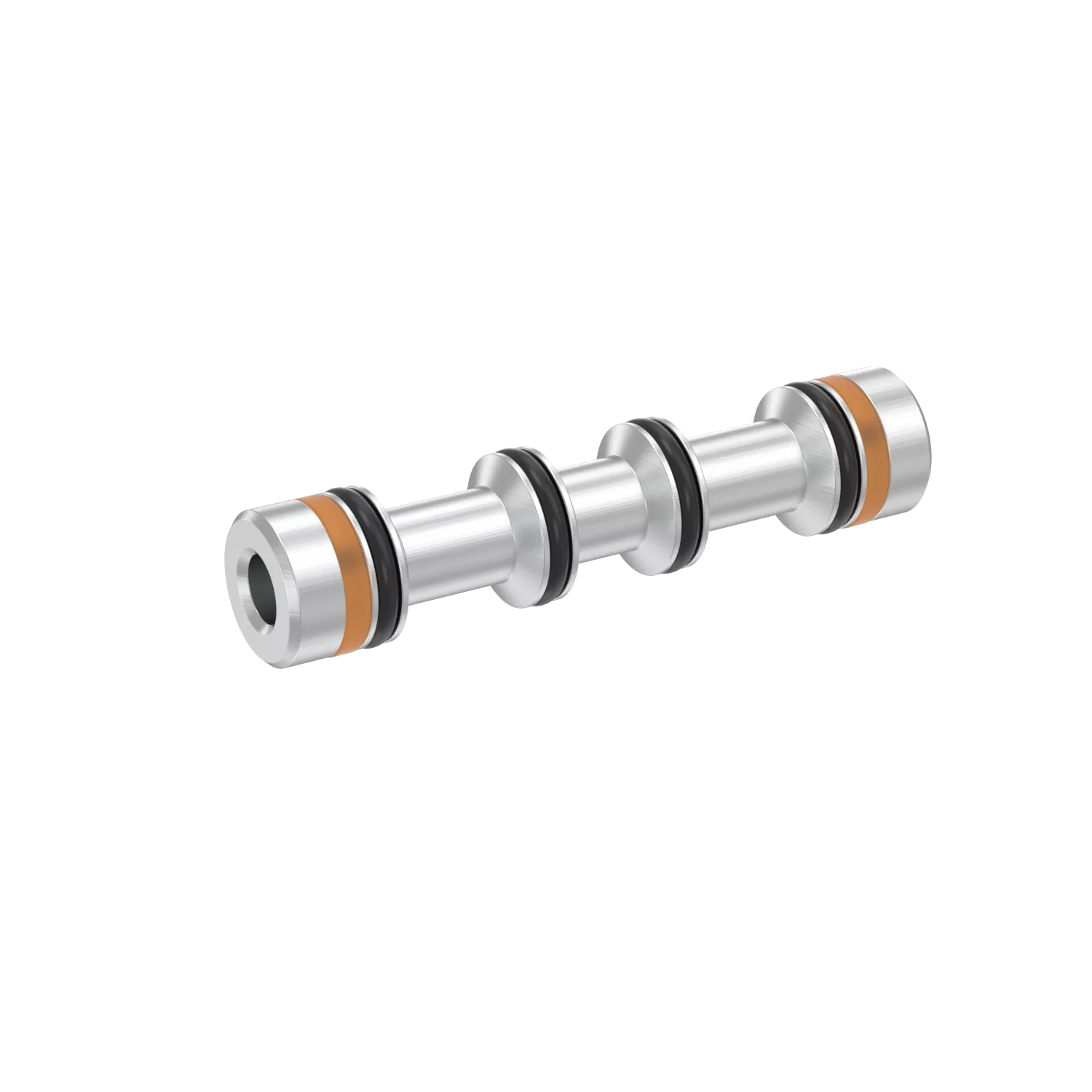

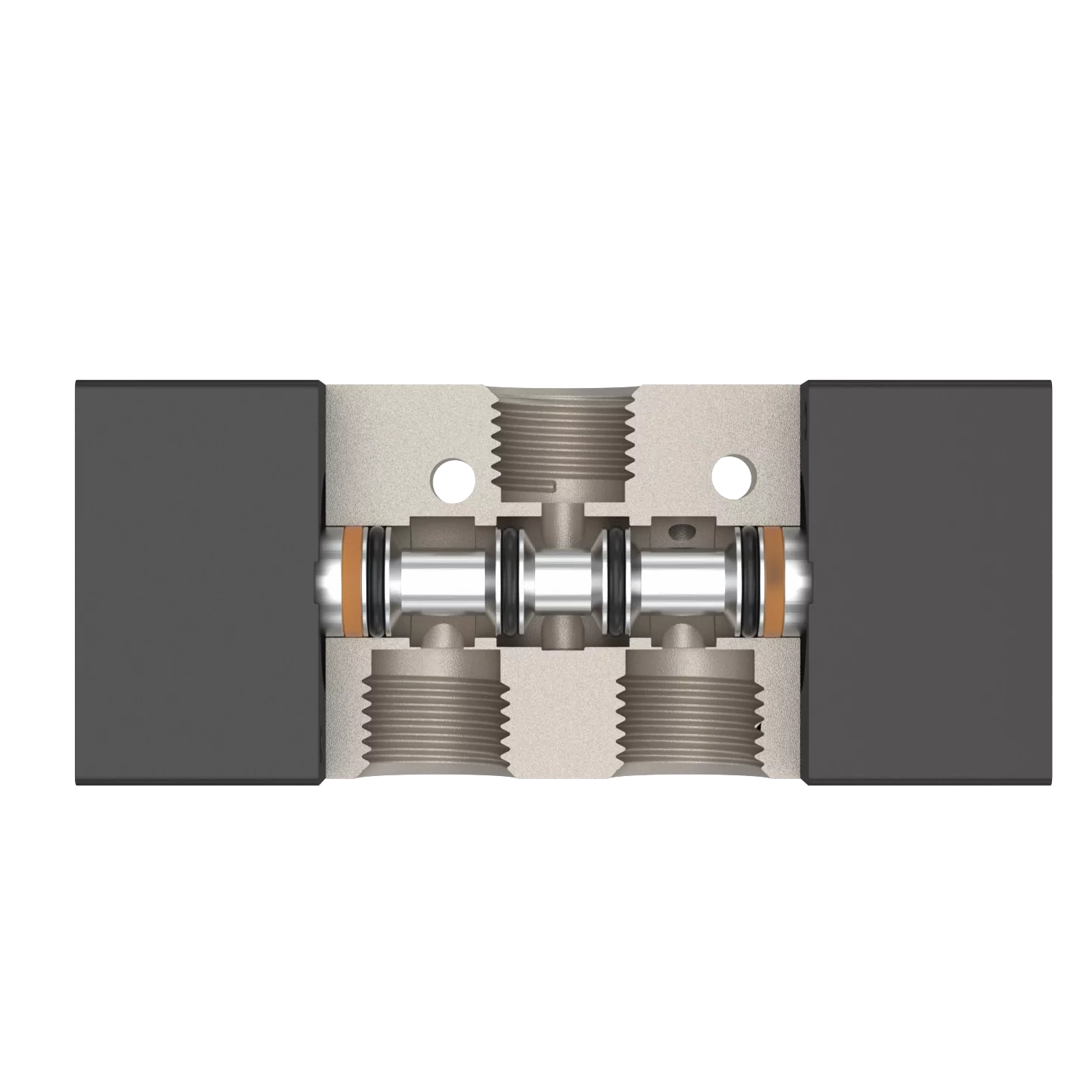

1. Stempel-type struktur med fremragende tætning og responsiv ydeevne.
2. Dual-head pneumatisk styring med memory funktion.
3. Indvendige huller behandlet med specielle teknikker, hvilket resulterer i lav friktionsmodstand, lavt opstartstryk og forlænget levetid.
4. Kræver ingen oliesmøring.
3A Luftreguleringsventil 3-vejsGenerelle parametre
6. Kan integreres med bundpladeventilsamling, hvilket sparer installationsplads.
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
· Pelbagai spesifikasi silinder dan aksesori pemasangan disediakan untuk dipilih oleh pelanggan. |
ekstern luftstyring |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0,15-0,8(21~114) |
|
Garanteret trykmodstand |
1,5 MPa (215 psi) |
|
Arbejdstemperatur °C |
-20-70 |
|
Maksimal driftsfrekvens |
5 gange/sekund |
|
Kropsmateriale |
aluminiumslegering |
|
model |
Port diameter |
antal stillinger |
Effektivt tværsnitsareal mm² (CV-værdi) |
|
3A120-M5 |
M5 |
To positioner tre vejs |
5,5(0,3) |
|
3A120-M5 |
M5 |
To positioner tre vejs |
5,5(0,3) |
|

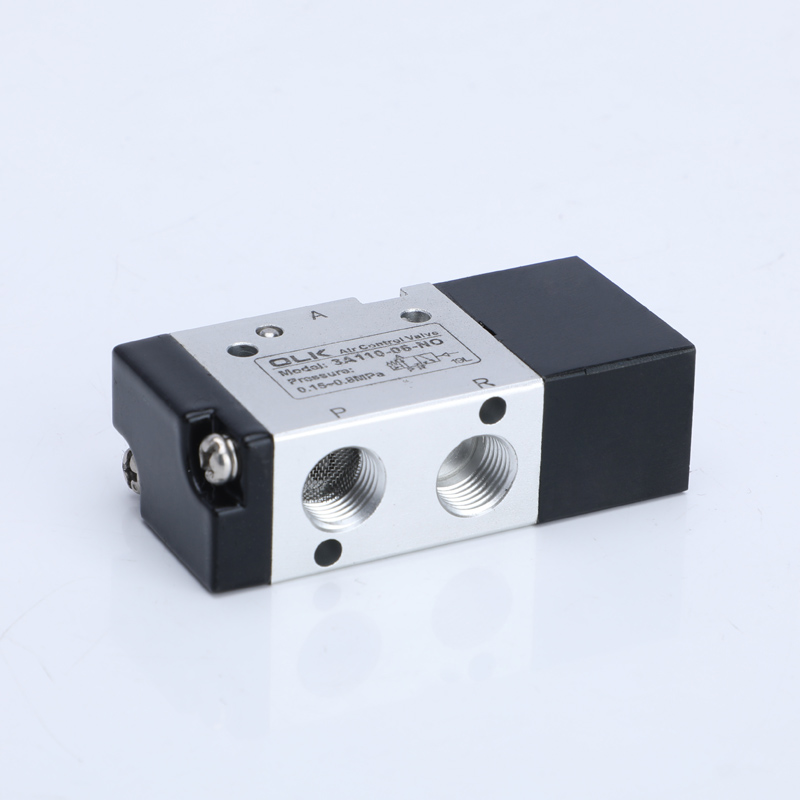

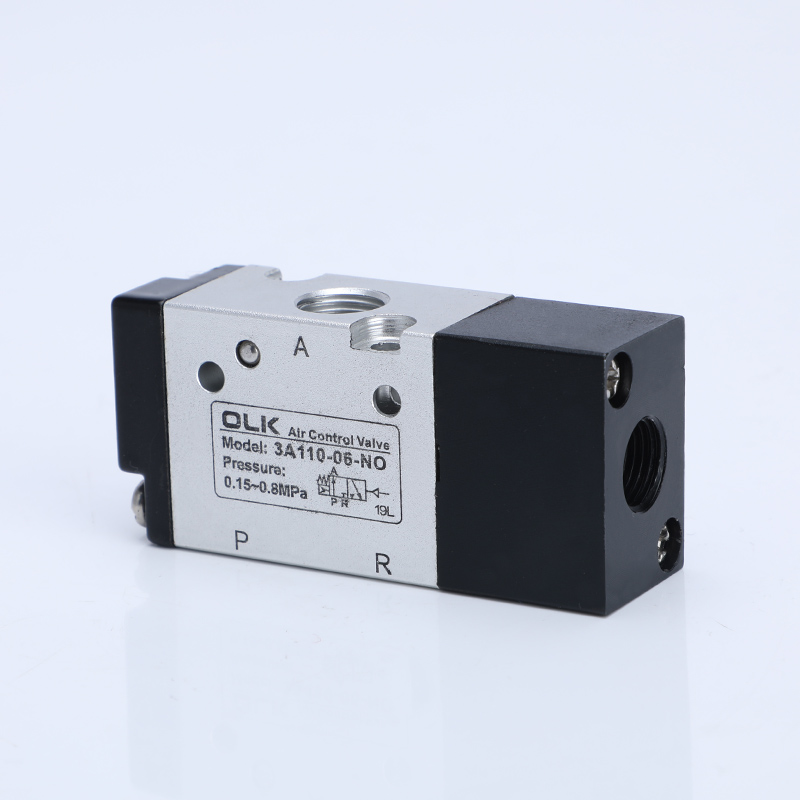

3A110-06 |
G1/8 |
To positioner tre vejs |
12,0(0,67) |
|

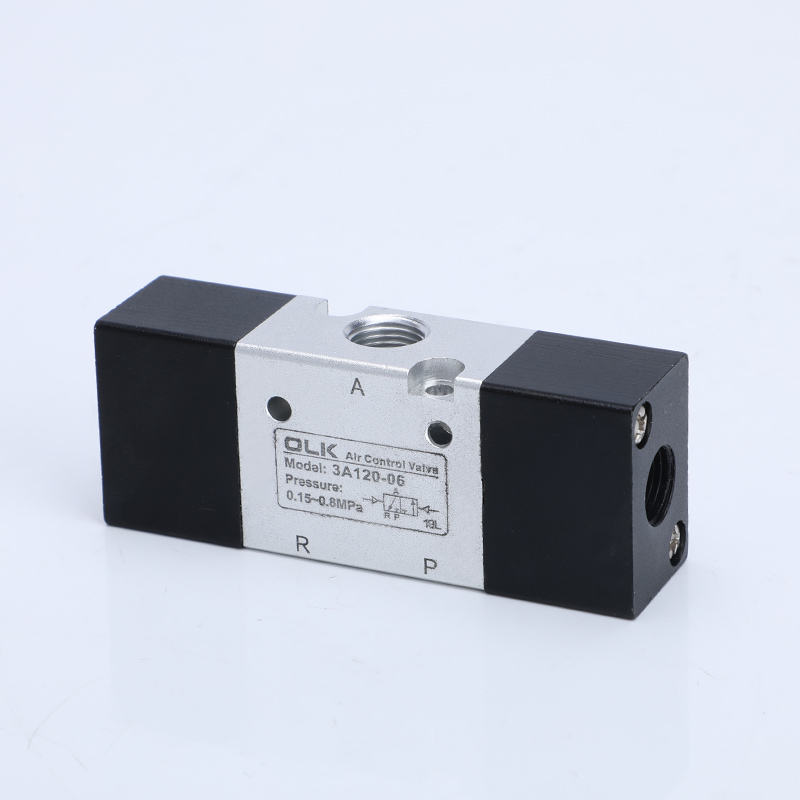

3A120-06 |
G1/8 |
To positioner tre vejs |
12,0(0,67) |
|

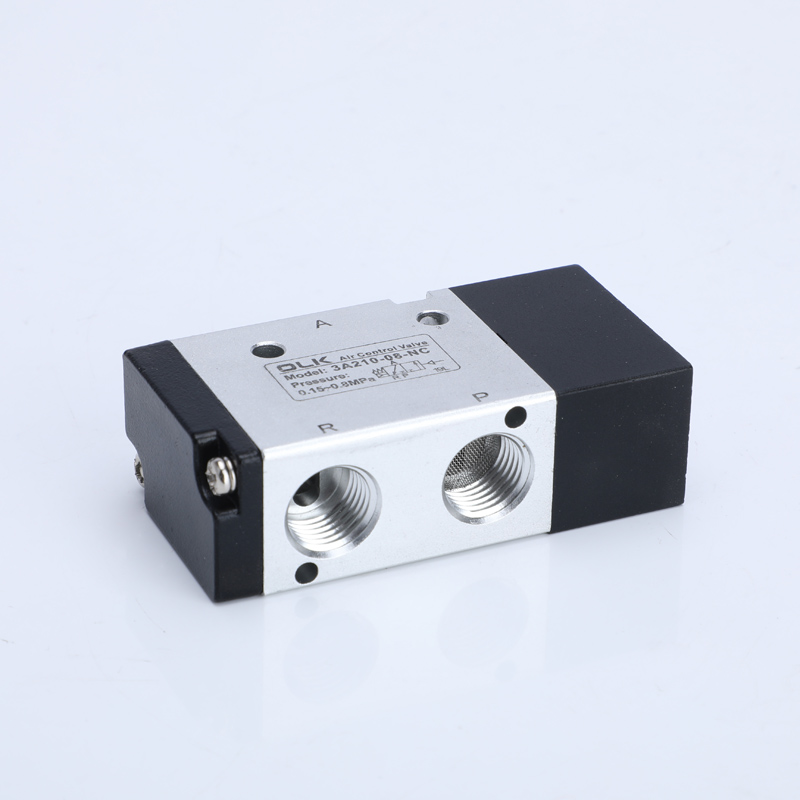

3A210-06 |
G1/8 |
To positioner tre vejs |
14,0(0,7) |
|
3A220-06 |
G1/8 |
To positioner tre vejs |
14,0(0,7) |
|
3A210-08 |
G1/4 |
To positioner tre vejs |
16,0 (0,89) |
|

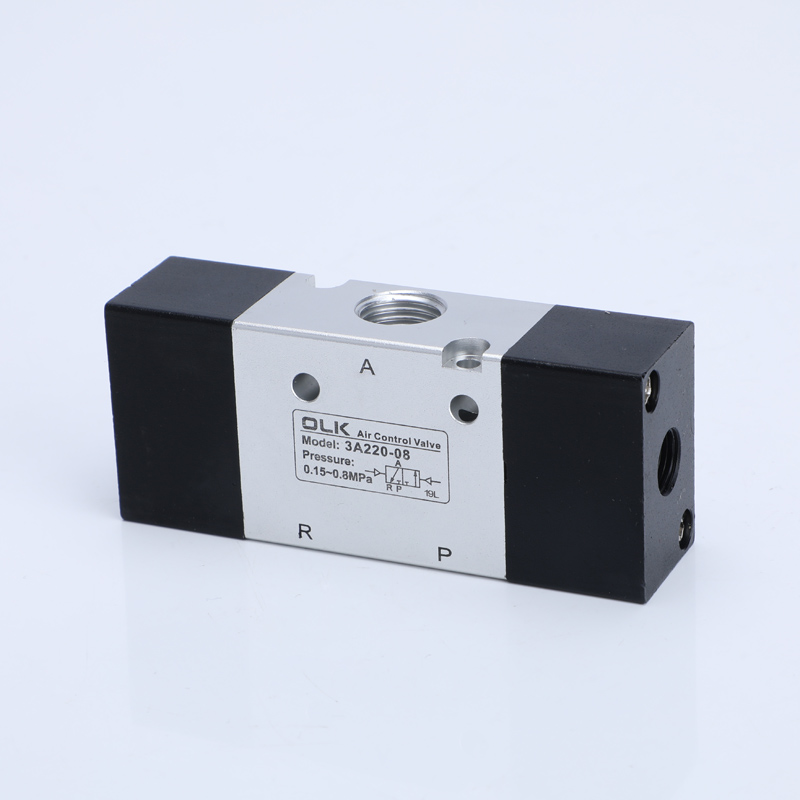

3A220-08 |
G1/4 |
To positioner tre vejs |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
To positioner tre vejs |
25,0(1,39) |
|
3A320-08 |
G1/4 |
To positioner tre vejs |
25,0(1,39) |
|

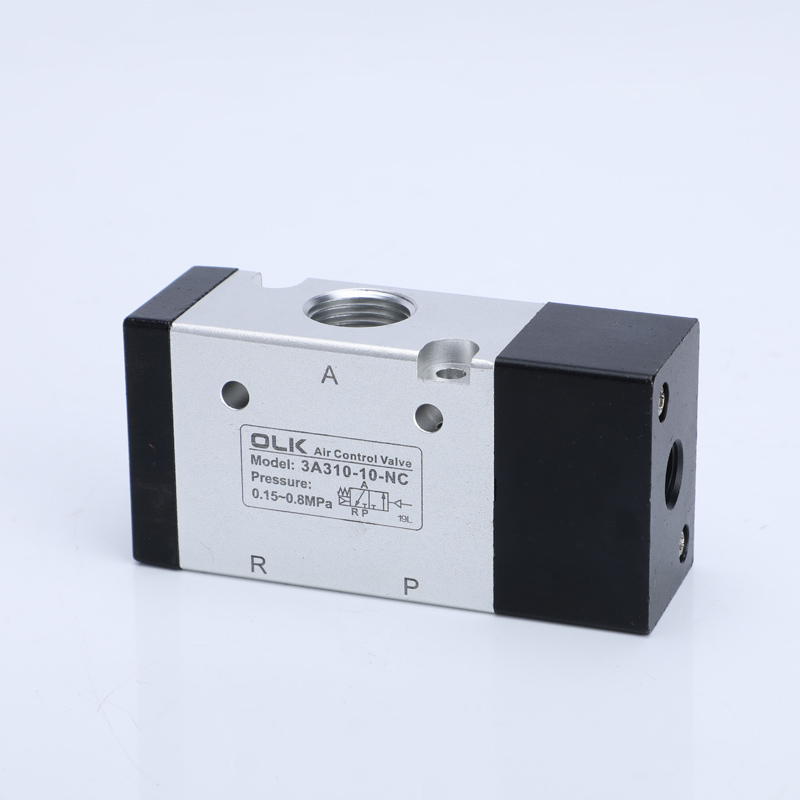

3A310-10 |
G3/8 |
To positioner tre vejs |
30,0(1,67) |
|
3A410-15 |
G3/8 |
To positioner tre vejs |
30,0(1,67) |
|

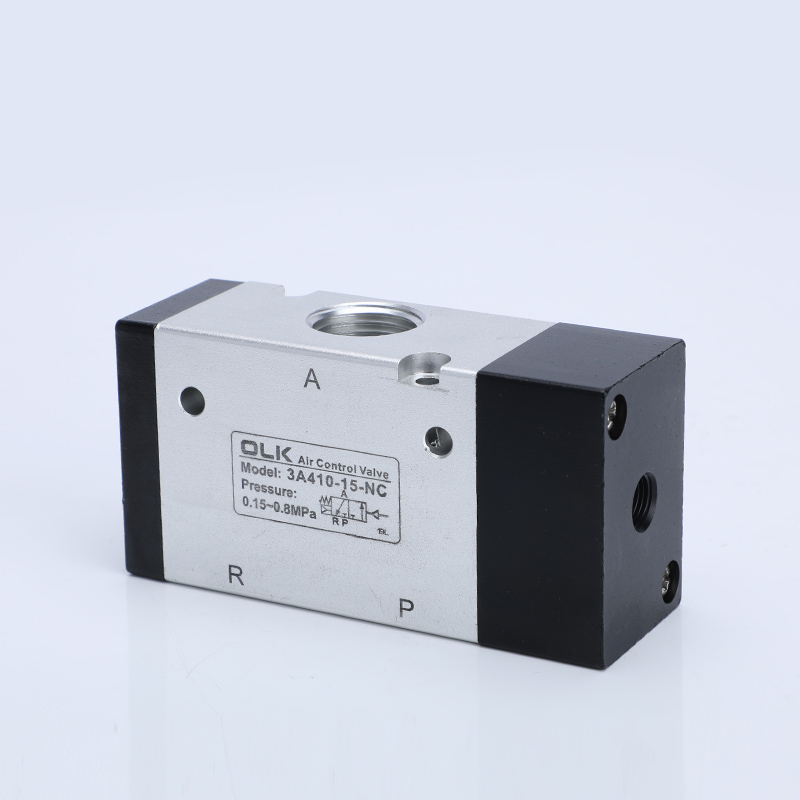

3A410-15 |
G1/2 |
To positioner tre vejs |
50,0(2,79) |
|
3A420-15 |
G1/2 |
To positioner tre vejs |
50,0(2,79) |
Ofte stillede spørgsmål:
Kan 3A-serien felt ændres til NO eller NC?
Selvudskiftning anbefales generelt ikke, fordi de strukturelle forskelle i NO/NC relaterer sig til trim, fjederorientering osv.
Anbefalinger: Slet NO eller NC valg ved afgivelse af ordre
Hvis modellen skal ændres, kan ventilhuset udskiftes eller hele ventilen kan udskiftes for at sikre pålidelighed
Betyder 3A serie pneumatisk ventil NO/NC det samme som magnetventil NO/NC?
Konsistent i betydningen: NEJ=normalt åben /NC=normalt lukket
Den pneumatiske reguleringsventil fungerer dog ved et lufttrykssignal, og magnetventilen fungerer ved hjælp af spolens magnetiske kraft. De to principper er forskellige.
Understøtter Series 3A NO/NC CE-certificering?

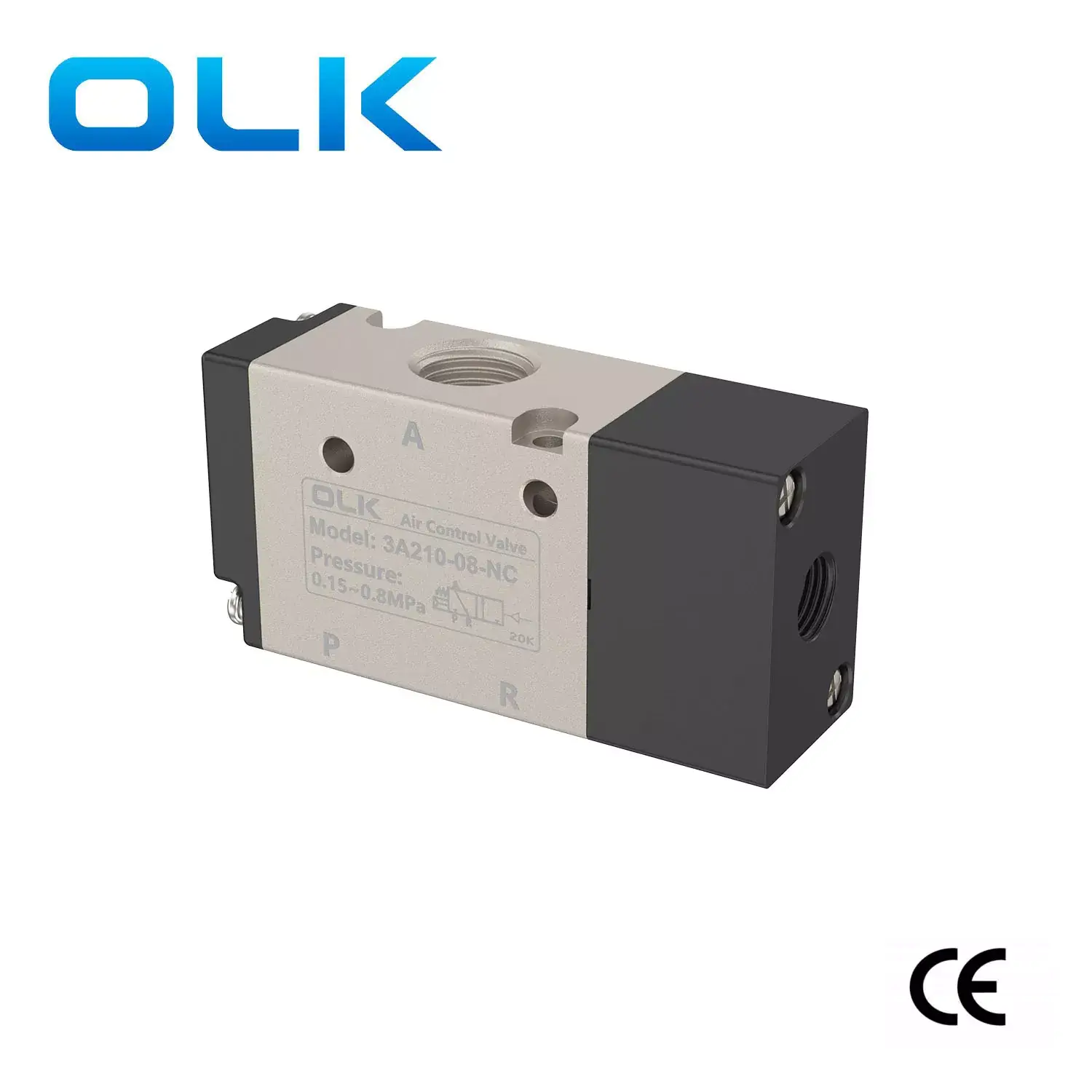

OLK Tilgængelig i: CE (EMC+LVD) certificering
Hvad er forskellen mellem NO og NC i 3A-serien?
NC (normalt lukket): Ventilen er lukket, når der ikke er luft, og den kan kun åbnes efter at være drevet af signal/lufttryk.
NEJ (normalt åben): Ventilen holder åbent naturligt, når den ikke trækker vejret, og lukker efter modtagelse af signalet.
