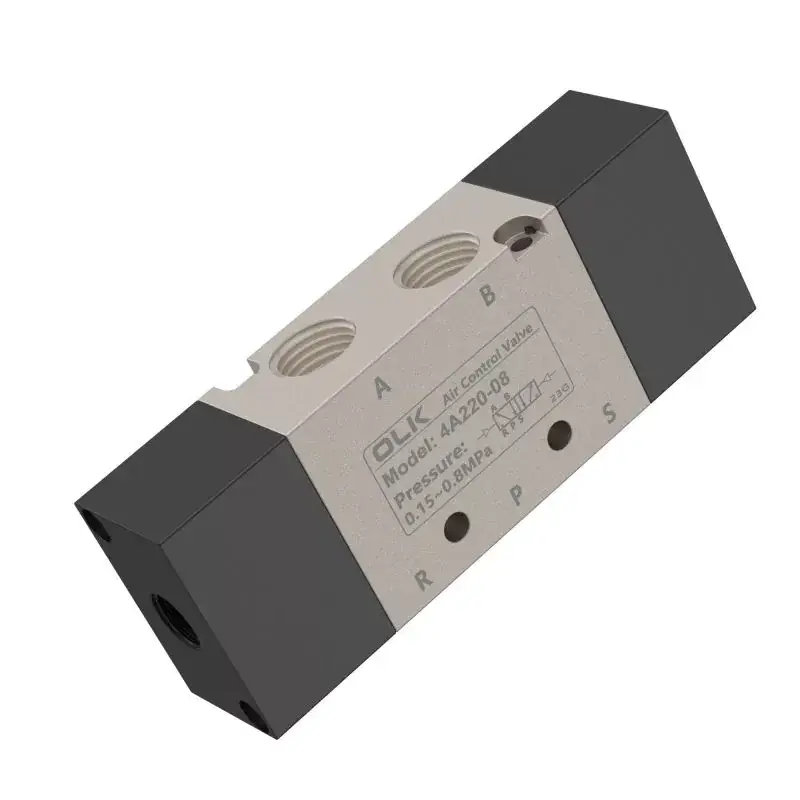

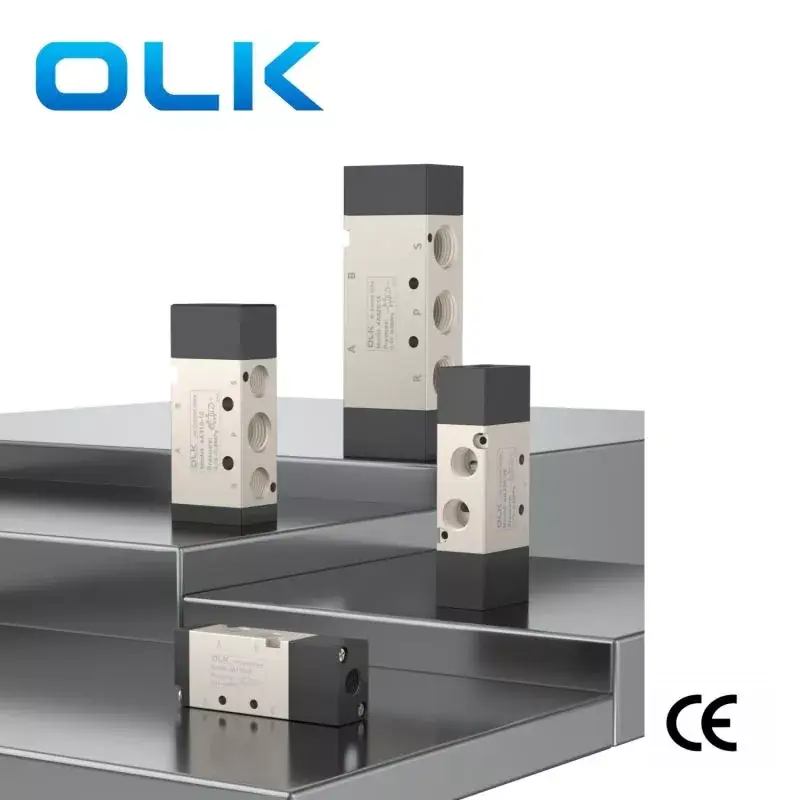

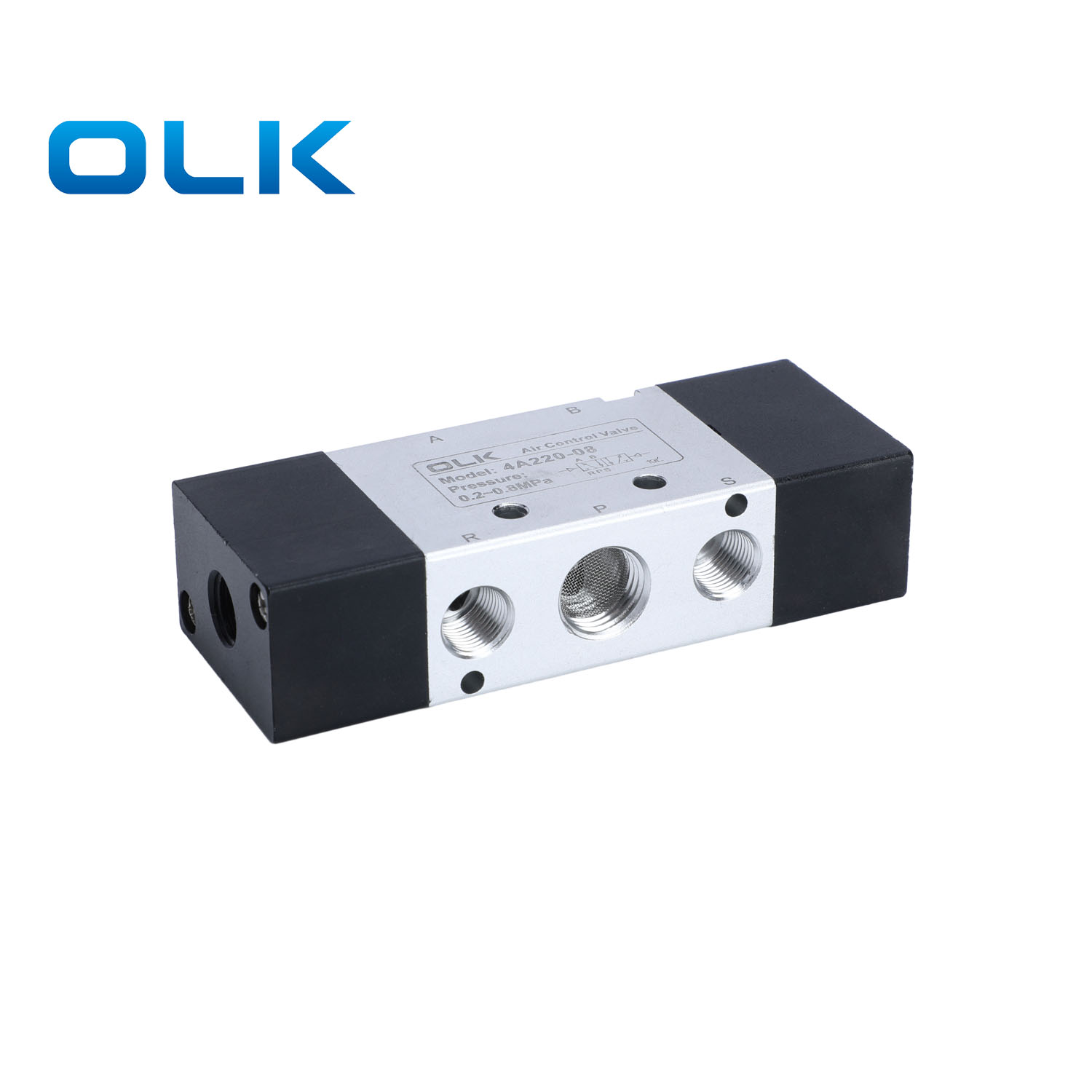

Ouleikai (OLK) 4A-serien Air Control Valve 5 Way muliggør kontrol og skift af forskellige væsker og kan kontrollere dobbeltvirkende cylindre. 4A -serien styres af luft, hvilket sikrer hurtig responshastighed og nøjagtig drift for at garantere stabilitet og præcision af gasstyring. Det er strengt forbudt at bruge dette produkt under betingelser, der overskrider det specificerede interval for at undgå at påvirke produktets levetid og sikkerhed.
SYMBOL:
Bestillingskode
4a
1
10
06
MODEL
KODE
Ventiltype
Portstørrelse
4A: 2 Position 5 -vejs ventil/3 Position 5 -vejs ventil
1: 100 -serien
10: enkelt magnetventil 5/2 vej
M5: M5x0.8
2: 200 -serien
20: Dobbelt magnetventil 5/2 vej
06: G1/8
3: 300 -serien
30c: Dobbelt magnetventil 5/3 Way lukket center
08: G1/4
4: 400 -serien
30E: Dobbelt magnetventil 5/3 vej udstødningscenter
10: G3/8
30P: Dobbelt magnetventil 5/3 vej trykcenter
15: G1/2

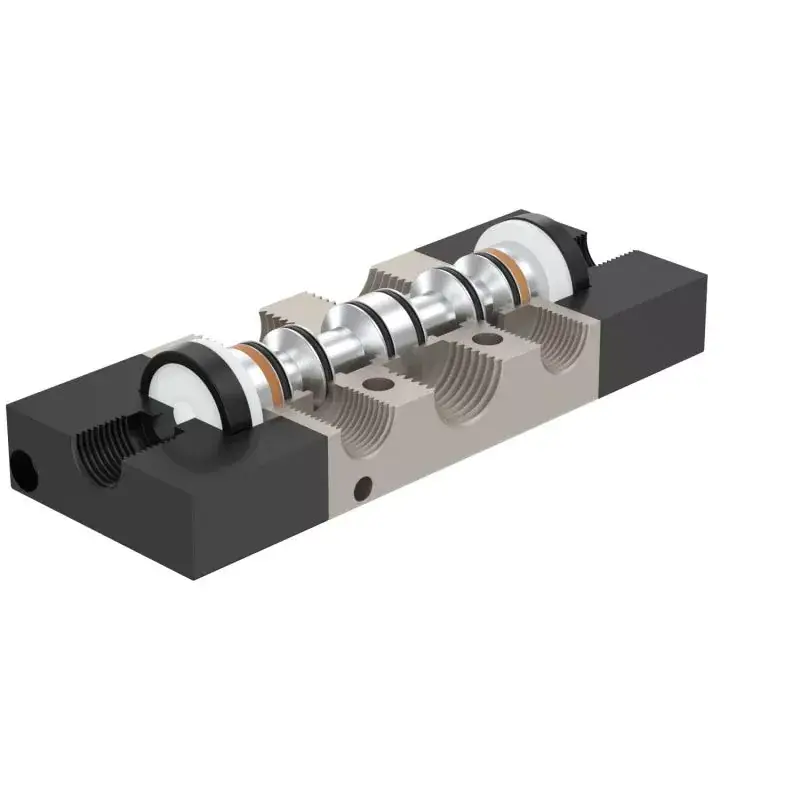

1. Struktur af stempelstype, fremragende tætning, responsiv reaktion;
2. Solenoidventiler med tre positioner tilbyder tre centrale funktioner at vælge imellem;
3. dobbelthoved to-position pneumatiske ventiler har en hukommelsesfunktion;
4. det indre hul behandles med en speciel teknik, hvilket resulterer i lav friktionsmodstand, lavt opstartstryk og lang levetid;
5. Intet behov for oliesmøring;
6. Kan integreres med en base for at danne en ventilgruppe, der sparer installationsrum.
|
Arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Ekstern luftkontrol |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Garanteret trykmodstand |
1,5MPa (215psi) |
|
Arbejdstemperatur ° C. |
-20∼70 |
|
Kropsmateriale |
Aluminiumslegering |
|
model |
Portdiameter |
Antal positioner |
Højest driftsfrekvens |
Effektiv tværsnitsareal mm² (CV-værdi) |
|
4A110-M5 |
M5 |
2 position 5 måde |
5 gange/sekund |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 position 5 måde |
5 gange/sekund |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Tre position på fem vej |
3 gange/sekund |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Tre position på fem vej |
3 gange/sekund |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Tre position på fem vej |
3 gange/sekund |
5,0 (0,28) |
|

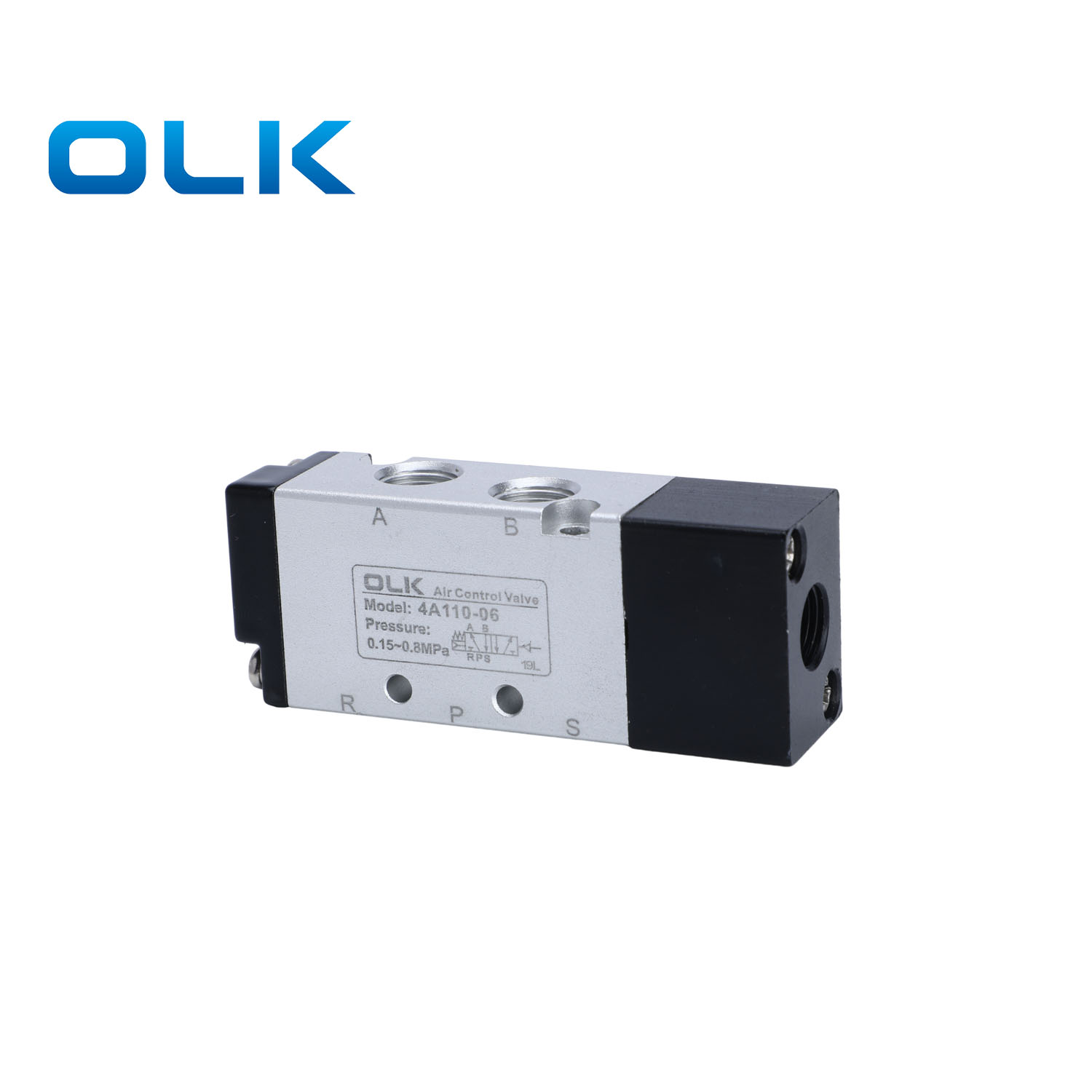

4A110-06 |
G1/8 |
2 position 5 måde |
5 gange/sekund |
12,0 (0,67) |
|

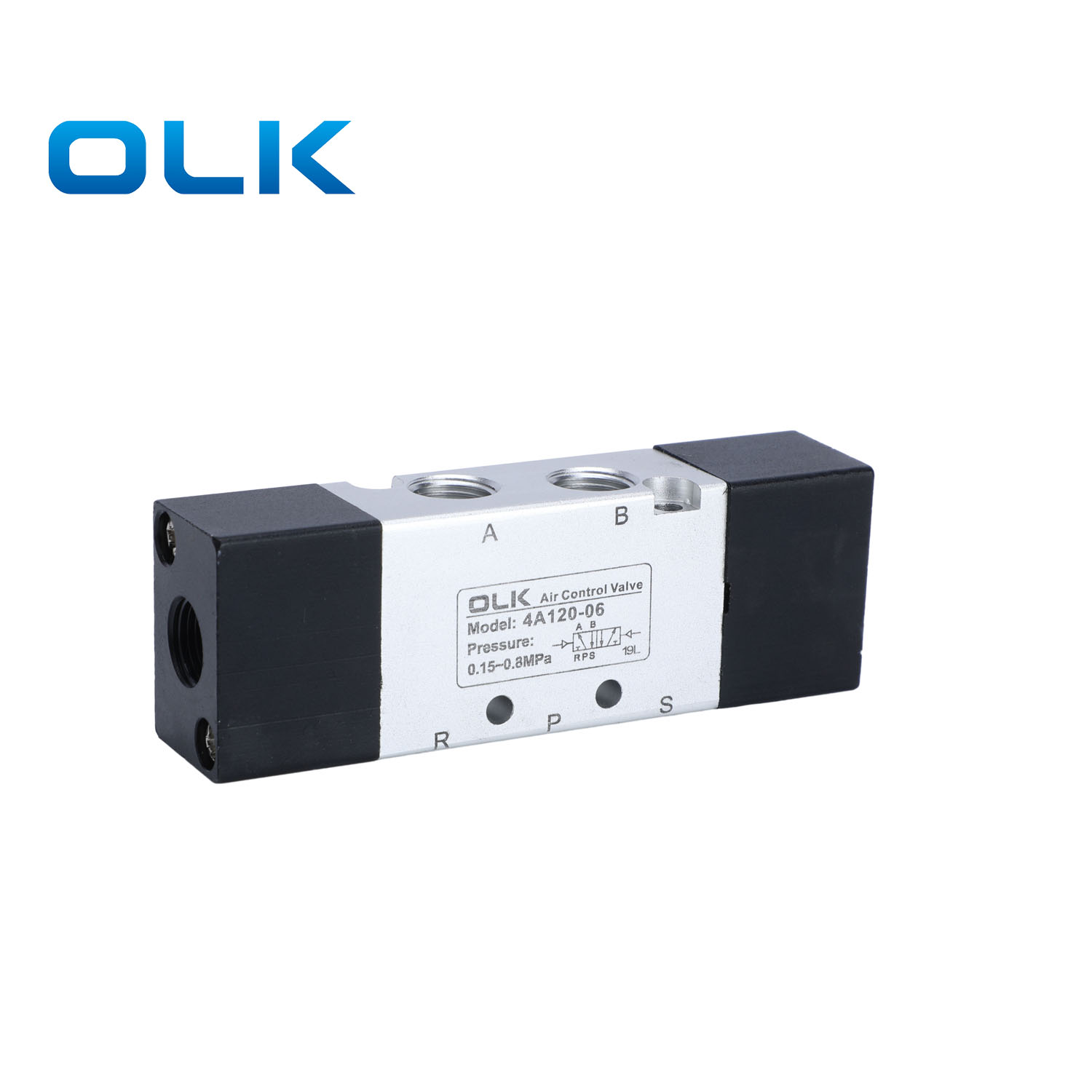

4A120-06 |
G1/8 |
2 position 5 måde |
5 gange/sekund |
12,0 (0,67) |
|

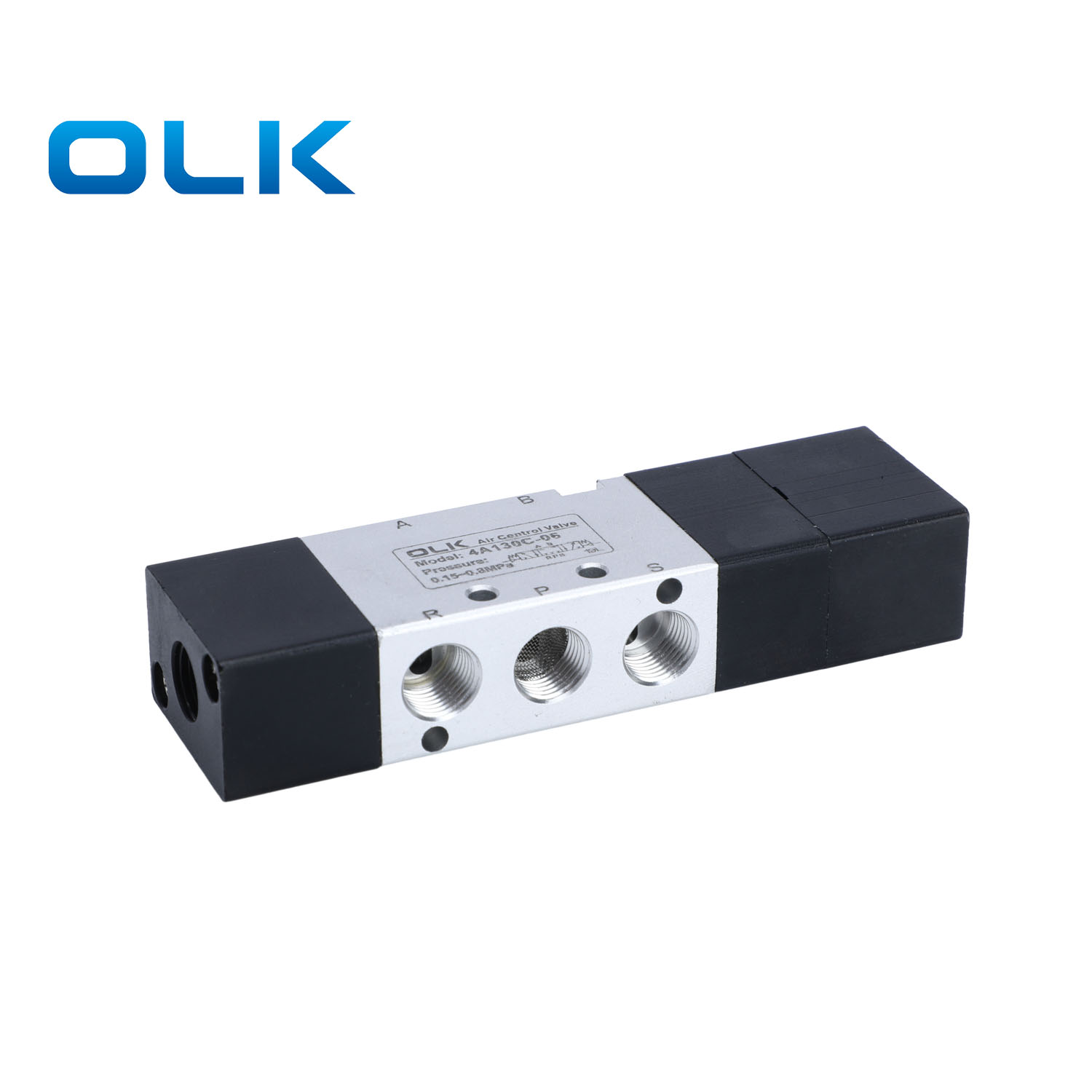

4A130C-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
9,0 (0,50) |
|
4a130e-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 position 5 måde |
5 gange/sekund |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 position 5 måde |
5 gange/sekund |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|

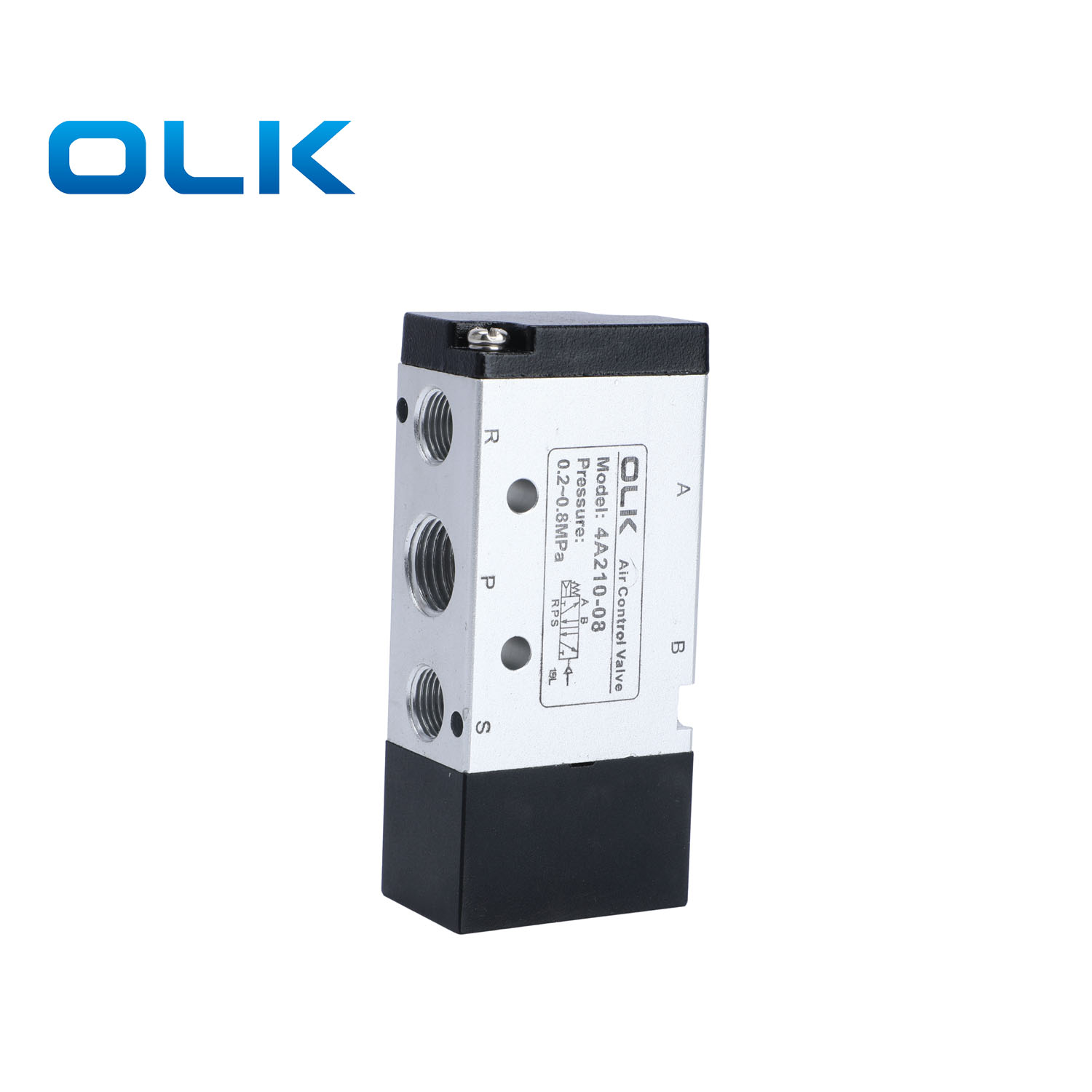

4A210-08 |
Indløb = outlet = g1/4 udstødning = pt1/8 |
2 position 5 måde |
5 gange/sekund |
16,0 (0,89) |
|
4A220-08 |
Indløb = outlet = g1/4 udstødning = pt1/8 |
2 position 5 måde |
5 gange/sekund |
16,0 (0,89) |
|
4A230C-08 |
Indløb = outlet = g1/4 udstødning = pt1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|
4A230E-08 |
Indløb = outlet = g1/4 udstødning = pt1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|
4A230P-08 |
Indløb = outlet = g1/4 udstødning = pt1/8 |
Tre position på fem vej |
3 gange/sekund |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 position 5 måde |
4 gange/sekund |
25.0 (1.40) |
|
4A320-08 |
G1/4 |
2 position 5 måde |
4 gange/sekund |
25.0 (1.40) |
|
4A330C-08 |
G1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A330E-08 |
G1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A330P-08 |
G1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A310-10 |
Indløb = outlet = g3/8 udstødning = pt1/4 |
2 position 5 måde |
4 gange/sekund |
30.0 (1.67) |
|
4A320-10 |
Indløb = outlet = g3/8 udstødning = pt1/4 |
2 position 5 måde |
4 gange/sekund |
30.0 (1.67) |
|
4A330C-10 |
Indløb = outlet = g3/8 udstødning = pt1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A330E-10 |
Indløb = outlet = g3/8 udstødning = pt1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A330P-10 |
Indløb = outlet = g3/8 udstødning = pt1/4 |
Tre position på fem vej |
3 gange/sekund |
18.0 (1.00) |
|
4A410-15 |
G1/2 |
2 position 5 måde |
3 gange/sekund |
50.0 (2.79) |
|
4A420-15 |
G1/2 |
2 position 5 måde |
3 gange/sekund |
50.0 (2.79) |
|
4A430C-15 |
G1/2 |
Tre position på fem vej |
3 gange/sekund |
30.0 (1.67) |
|
4A430E-15 |
G1/2 |
Tre position på fem vej |
3 gange/sekund |
30.0 (1.67) |
|
4A430P-15 |
G1/2 |
Tre position på fem vej |
3 gange/sekund |
30.0 (1.67) |
