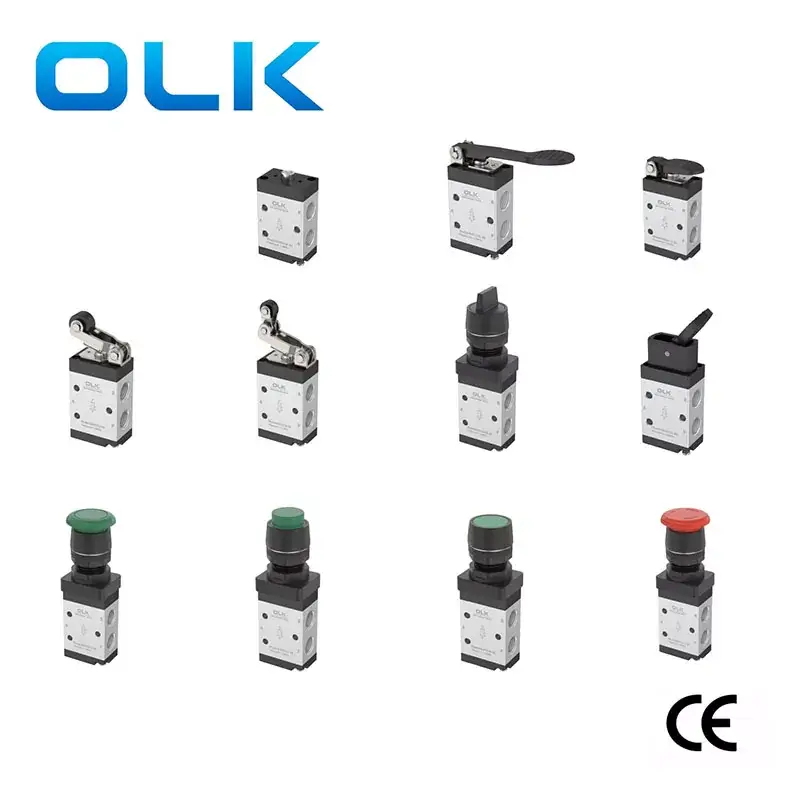

Ouleikai M3-seriens airtac-type 3/2-vejs mekaniske ventil har 2 driftstilstande og 3 vejvalg. M3 mekanisk ventil egnet til forskellige pneumatiske kontrolscenarier. Stempelstrukturen M3 mekaniske ventilkontrolkraft er upåvirket af arbejdstryk. De er stabil, pålidelig og holdbar, velegnet til langsigtede stabile arbejdsmiljøer, såsom pneumatisk kontrol i automatiserede produktionslinjer som samlebånd og pakkelinjer.
Symbol:
Bestillingskode
M3
PM
210
06
R
SERIE
Knap type
kode
PORT STØRRELSE
Knap farve
M3: Mseries 2 position 3 vejs

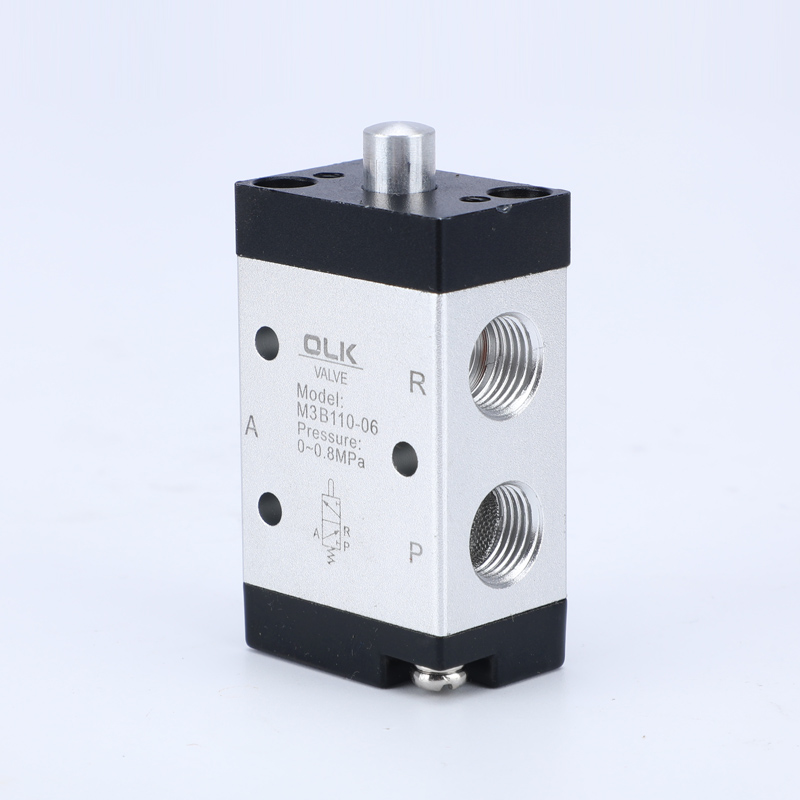

B: Grundlæggende type (M3B)
110:110 serie enkelt kontrol
100:06:G1/8
PL: RØD

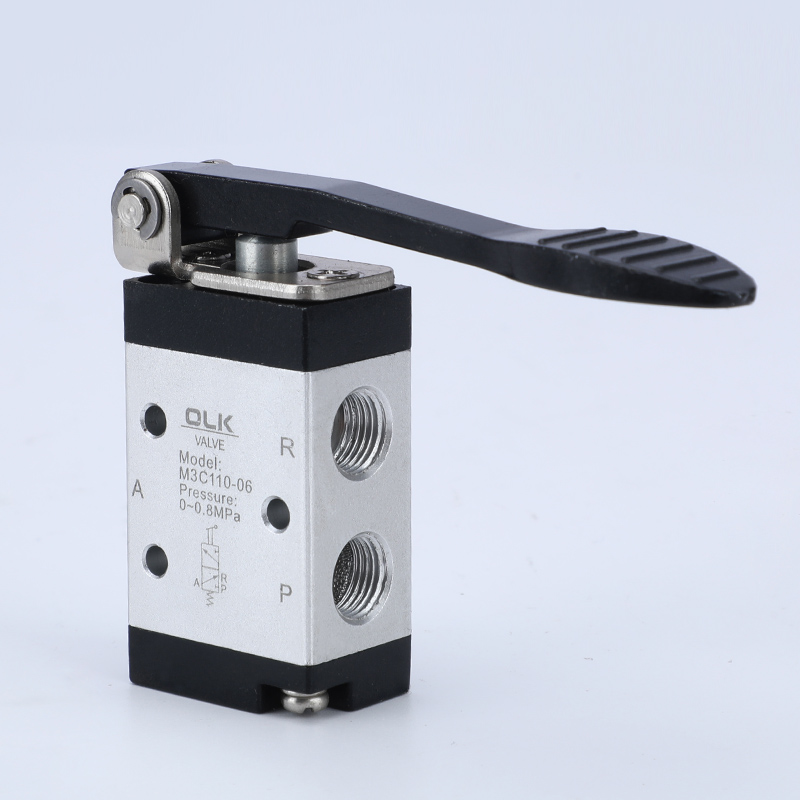

C: Langt håndtagstype (M3C)
210:210 serie enkelt kontrol
200:06:G1/8
PP/PF/PM/HS:RØD GRØN SORT
D: Kort håndtagstype (M3D)
200:08:G1/4
R: Rullegrebstype (M3R)

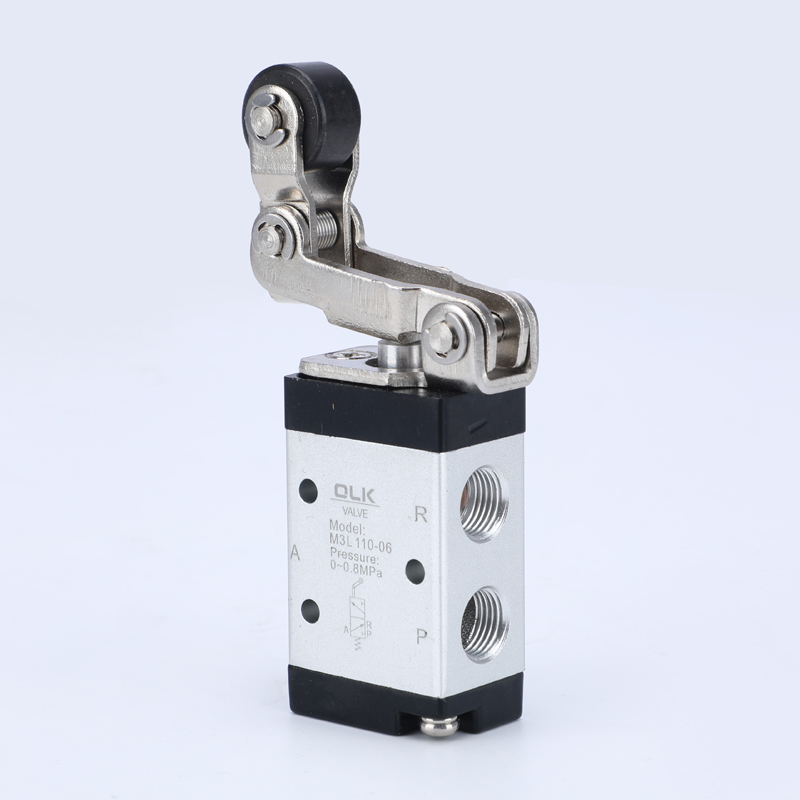

L: Ensrettet rullehåndtagstype (M3L)

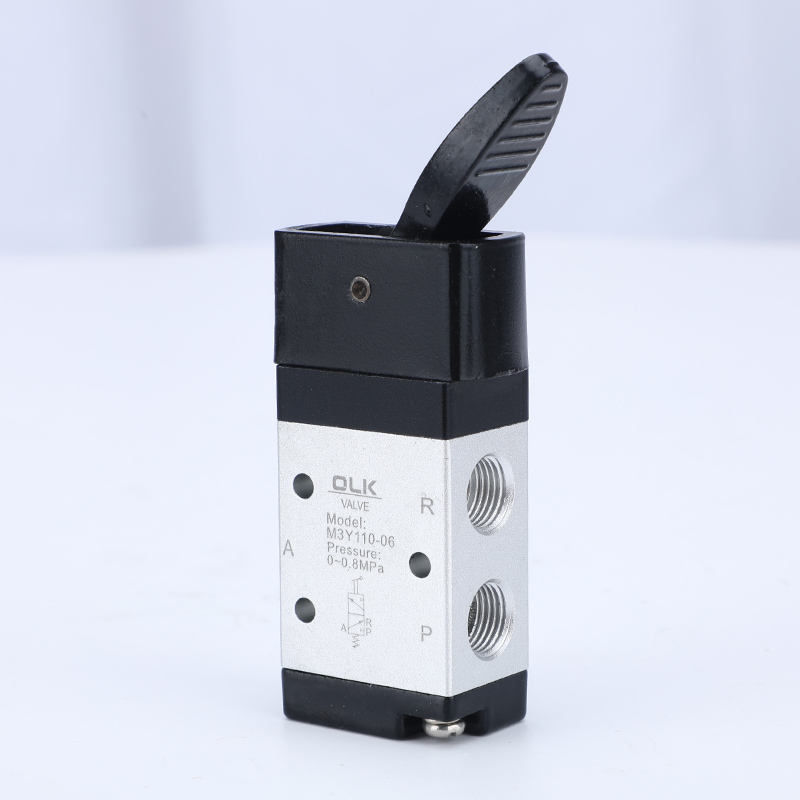

Y: Vippearmstype (M3Y)

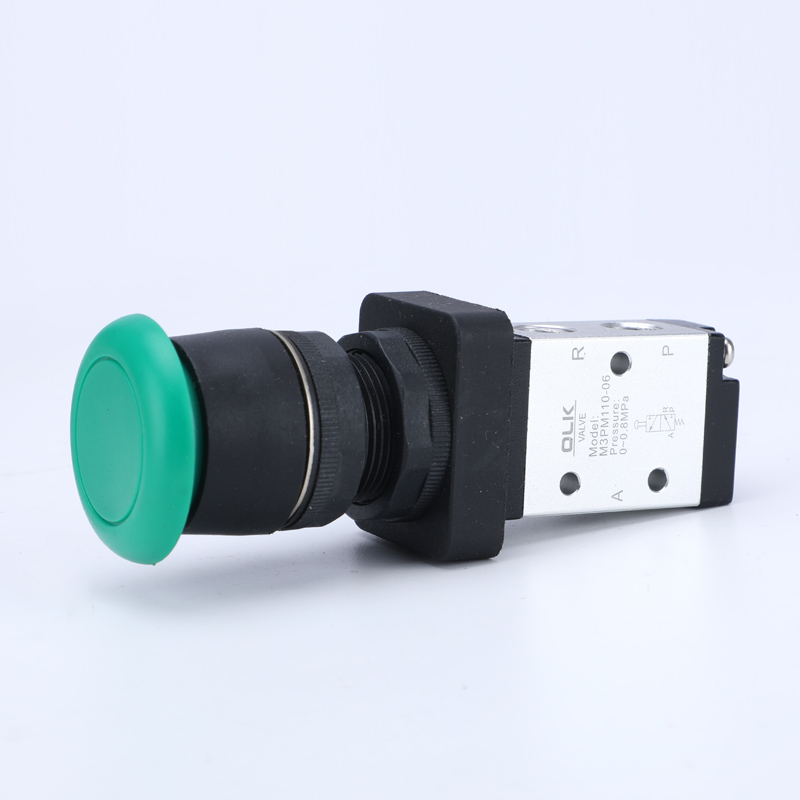

PM: Svampehovedknaptype (M3PM)

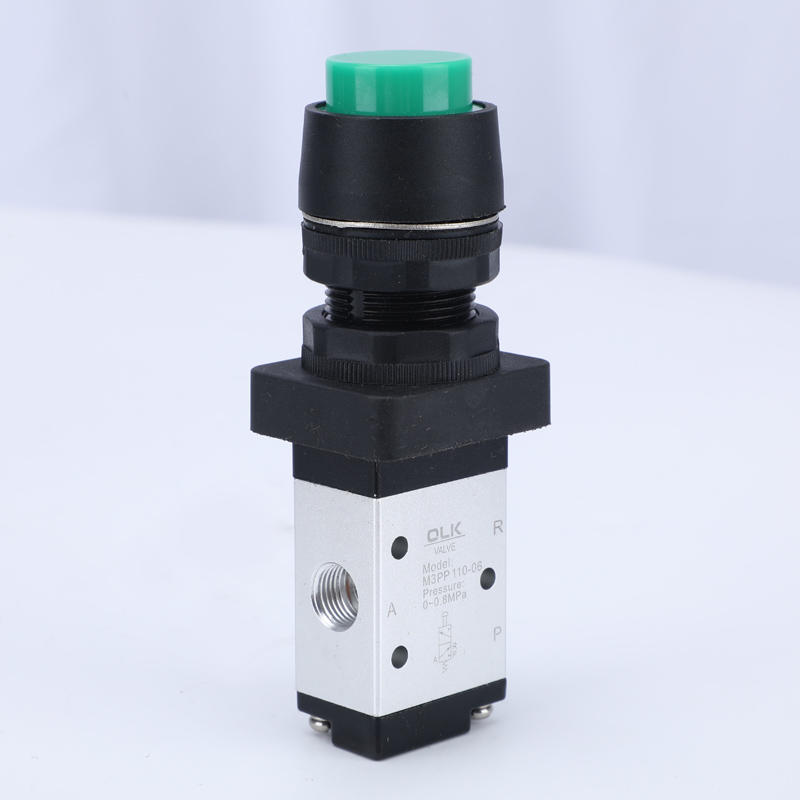

PP: Knaptype med hævet hoved (M3PP)
PF: Fladhoved knaptype (M3PF)

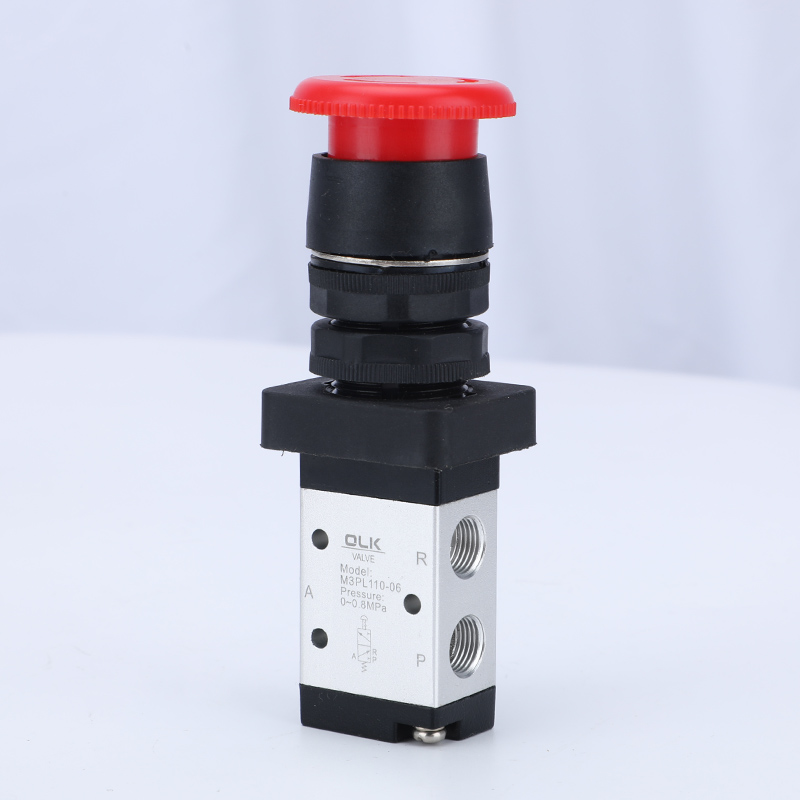

PL: Nødstop-slagknaptype (M3PL)
HS:Vælgertype (M3HS)
1. Udstødningsporten er placeret på kroppen, hvilket letter installationen af en lyddæmper for at reducere støj og forurening.
2. M3B-, M3R- og M3L-serierne kræver eksterne kræfter til omskiftning leveret af eksterne mekanismer, egnet til positionsdetektering eller slagafbrydere.
3. Serierne M3C, M3D, M3Y, M3PF, M3PM, M3PP og M3PLM3HS betjenes manuelt med forskellige strukturelle former for kontrolhoveder til bekvem brug under forskellige forhold.
4. Stempel-type struktur, styrekraft påvirkes ikke af arbejdstryk (dvs. intet modtryk), indvendig ringforsegling, fremragende tætning og fleksibel omskiftning.
5. Intet behov for oliesmøring.
6. Praktisk installation og brug med montering i flere positioner.
7. Kontrolhovederne i serierne M3C, M3D, M3Y, M3R og M3L er lavet af metalmateriale for lang levetid og større pålidelighed.
|

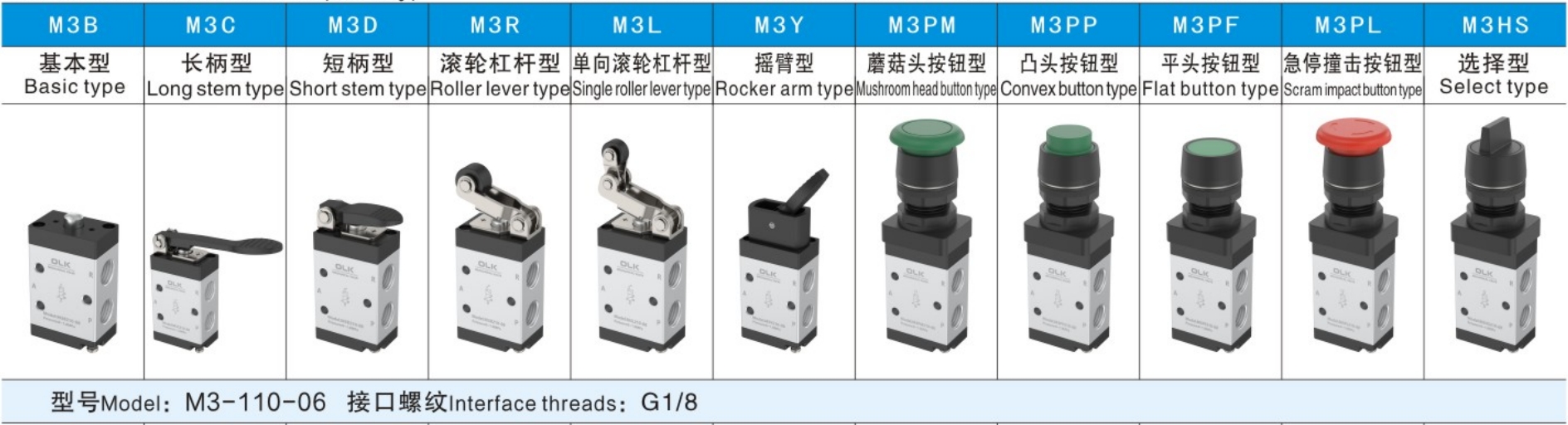

Model |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Arbejdsmedium |
Luft（Filtrer gennem en filterskærm på over 40μm） |
|||||||||||
|
Handlingstilstand |
Ekstern styring direkte virkende type |
|||||||||||
|
Port størrelse |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Effektivt tværsnitsareal |
MINI |
05:2,5 mm²（Cv=0,14） |
||||||||||
|
110 |
06:8.0mm²（Cv=0.45） |
|||||||||||
|
210 |
06:9.0mm²（Cv=0.5）; 0,8:12,0 mm²（Cv=0,67） |
|||||||||||
|
Position |
3/2 port |
|||||||||||
|
INTET BEHOV |
||||||||||||
|
Trykområde |
0-1,0 MPa (0-145 psi) |
|||||||||||
|
Bevistryk |
1,5 MPa (215 psi) |
|||||||||||
|
Woking pres |
’-20-70℃ |
|||||||||||
|
Kropsmateriale |
Aluminiumslegering |
|||||||||||
Forholdsregler
1) Betjeningsdelen er lavet af ingeniørplast, og kun manuel betjening er tilladt. Brug ikke metalstød til at skifte ventilen.
2) Serierne M3B, M3C, M3D, M3PM, M3PF og M3PP nulstilles automatisk. M3Y, M3HS og M3PL manuelle ventiler nulstilles manuelt. Efter at have trykket M3PL ind i skattepositionen, skal drejeknappen drejes for at nulstille.
3) Vær opmærksom på vendeslaget. Når en ekstern kraft får ventilen til at vende, bør det grundlæggende vendeslag ikke overskride det område af vendeslag, der er angivet i kontrolslagtabellen, ellers vil det forårsage skade på ventilhuset.
4) M3L envejsvalseventilen kan kun skifte i én retning (slår fra højre mod venstre). Ugyldigt stød i den anden retning (buet fra venstre mod højre).
5) Styrehovedkombinationen kan bestilles separat.
