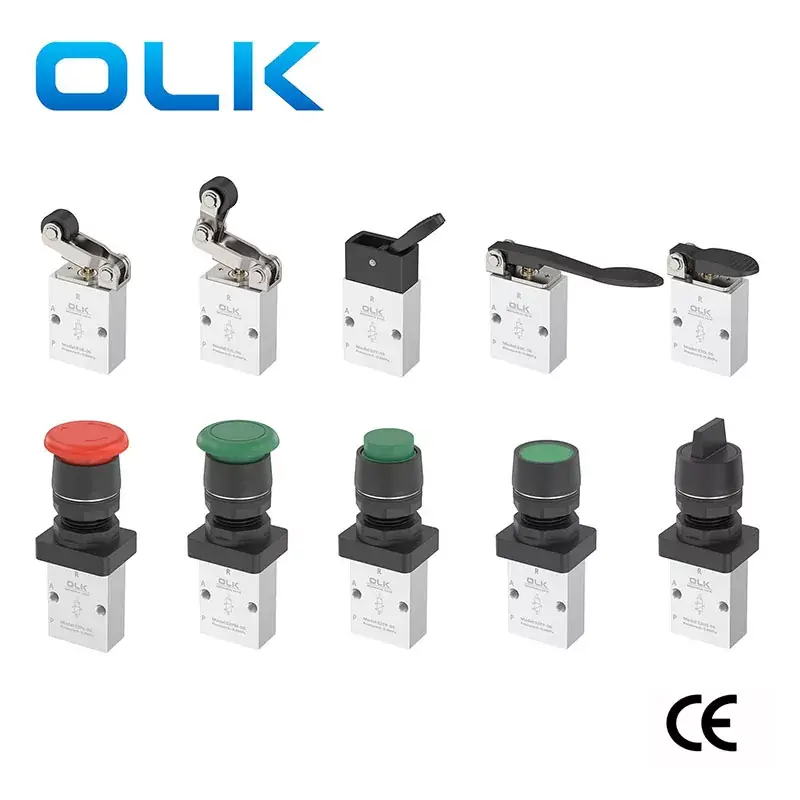

Du kan være sikker på at købe S3 Series Mechanical Button Control Valve 3 Way fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. Ouleikai (OLK) fremstiller den kompakte og eksternt styrede direkte virkende 3-vejs 2- position S3 serie mekanisk ventil. Den har fleksibel kobling og kan installeres i flere positioner. Installationen er meget praktisk og kræver ikke oliesmøring. Kontrolhovederne fås i både metal og plastmaterialer, hvor metalmaterialet (S3C, S3D, S3Y, S3R, S3L) giver længere og mere pålidelig levetid. Styrehovedkombinationerne til den mekaniske ventil kan bestilles separat fra OULEIKAI Factory i Kina
OULEIKAI FLEXIBLE SWITCHINGS3-SERIEN Mekanisk knapkontrolventil 3-vejs Produktegenskaber
SYMBOL:

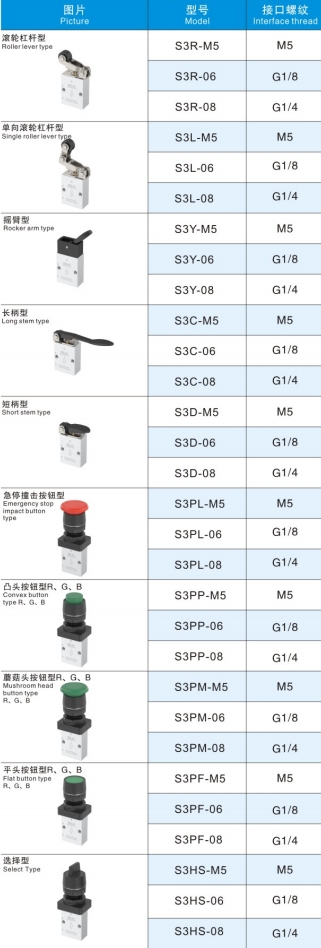

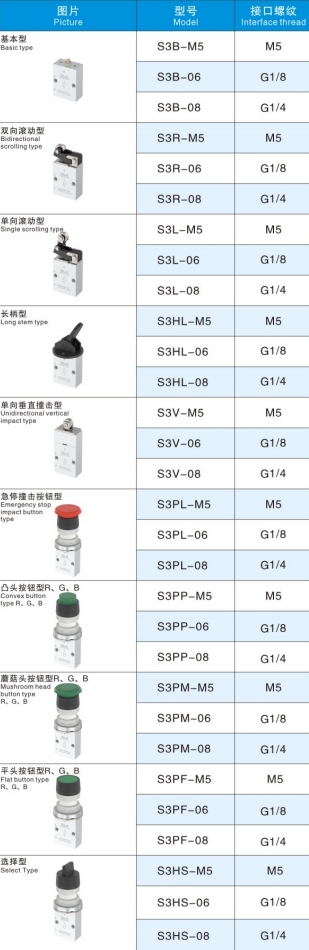

| Bestillingskode |
|||
| S3 | PM | 06 | R |
| SERIE | KODE | PORT STØRRELSE | KNAP FARVE |
| S3 Series 2 position 3 vejs | B: Grundlæggende type (M5B) |
100:06:G1/8 | PL: RØD |
|
|
C: Langt håndtagstype (M5C) |
200:06:G1/8 | PP/PF/PM/HS: RØD, GRØN, SORT |
|
|

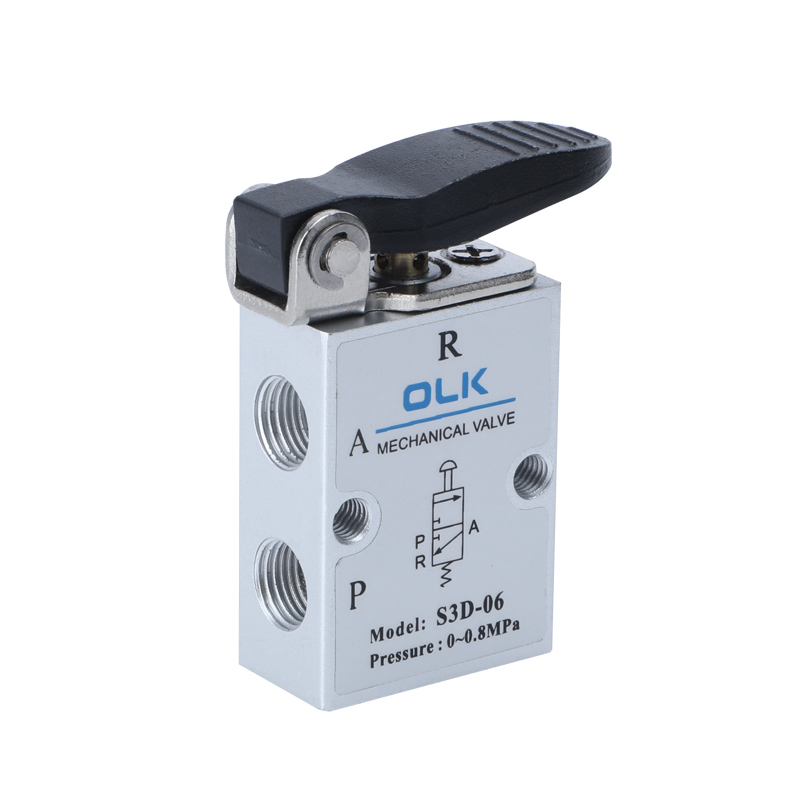

D: Kort håndtagstype (M5D) |
200:08:G1/4 |
|
|
|
Y: Vippearmstype (M5Y) |
|
|
|
|

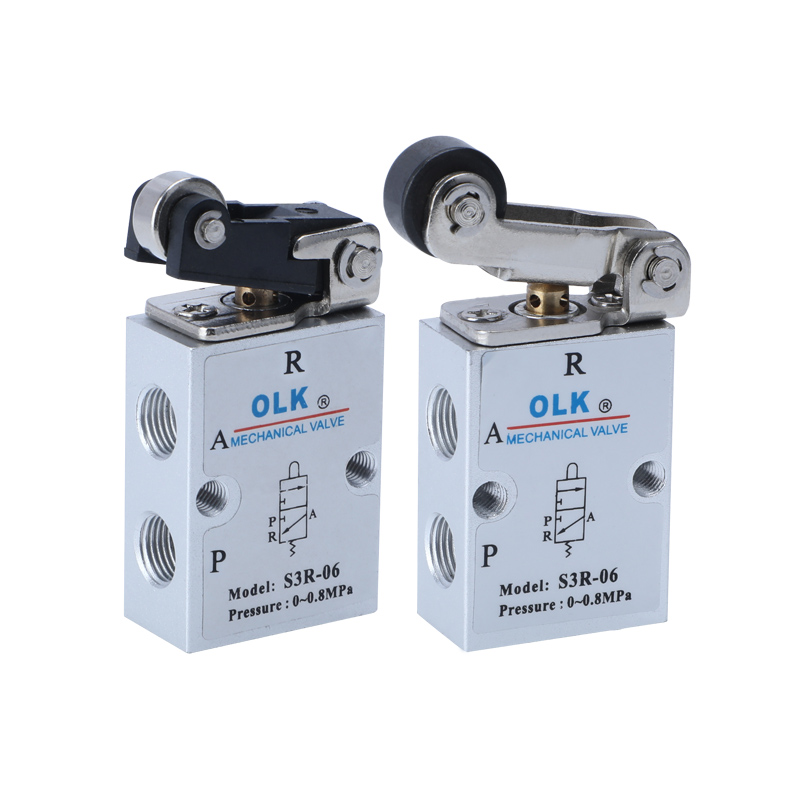

R: Rullegrebstype (M5R) |
|
|
|
|

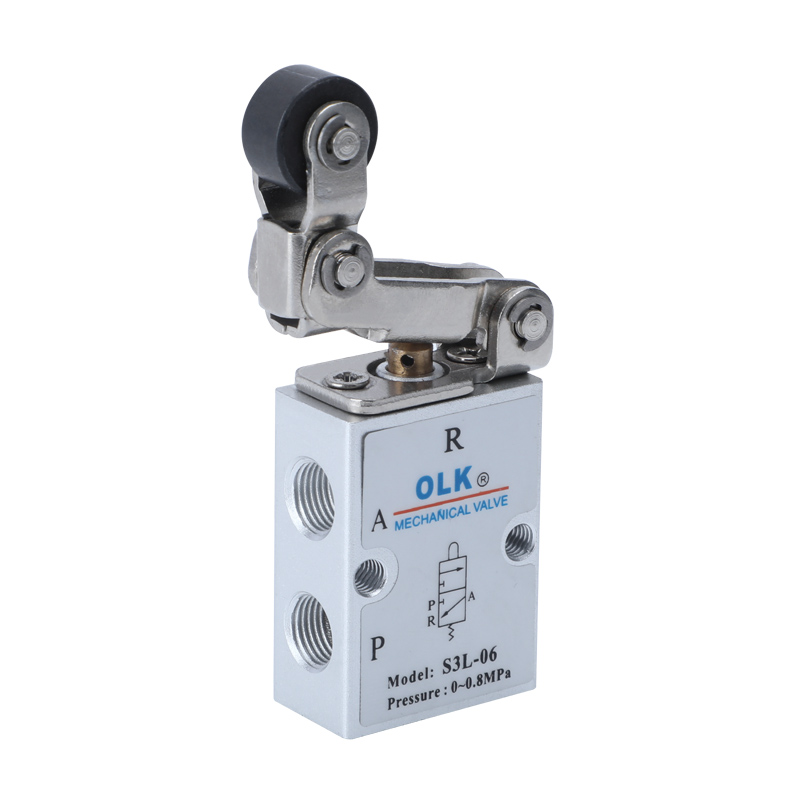

L: Ensrettet rullehåndtagstype (M5L) |
|
|
|
|
PL:Emergency Stop Impact Button Type (M5PL) |
|
|
|
|
PP: Knaptype med hævet hoved (M5PP) |
|
|
|
|
PF: Fladhoved knaptype (M5PF) |
|
|
|
|
PM: Svampehovedknaptype (M5PM) |
|
|
|
|
HS:Vælgertype (M5HS) |
|
|

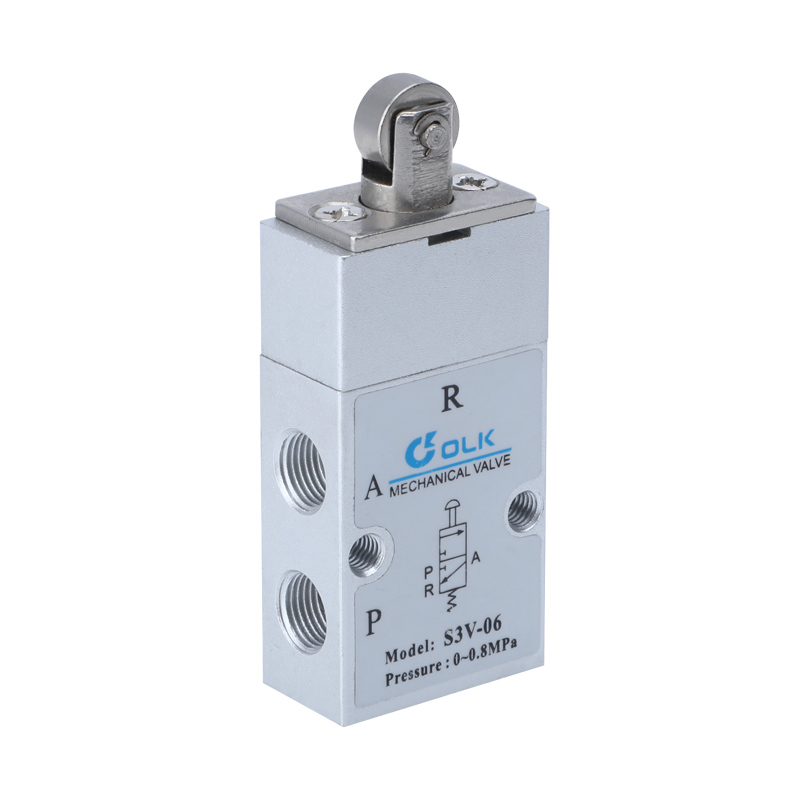

1. S3B, S3R, S3L, S3V serier kræver ekstern kraft leveret af eksterne mekanismer til omskiftning, egnet til positionsdetektering eller slagkontakter.
2. Serierne S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D er manuelt betjente og byder på forskellige strukturelle former for kontrolhoveder til bekvem brug under forskellige forhold.
3. Kugleventilstruktur med fremragende tætning, fleksibel omskiftning og intet behov for oliesmøring.
4. Nem installation med flere monteringspositioner.
5. Kontrolhoveder af S3C, S3D, S3Y, S3R, S3L serier er lavet af metalmateriale, hvilket sikrer lang levetid og større pålidelighed.
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Ekstern direkte skuespil |
|
Port diameter |
05:M5,06:G1/8,08:G1/4 |
|
antal stillinger |
To positioner tre vejs |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0~0,8 (0~114) |
|
Garanteret trykmodstand |
1,5 MPa (215 psi) |
|
Arbejdstemperatur °C |
-20-70 |
|
Tværsnitsareal mm² (CV-værdi) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Kropsmateriale |
aluminiumslegering |
1) Betjeningsdelen er lavet af ingeniørplast og må kun betjenes manuelt i hånden. Det er forbudt at bruge metalstød til at skifte ventilen.
2) Serierne S3B, S3C, S3D, S3PM, S3PF, S3PP nulstilles automatisk. S3Y, S3HS, S3PL manuelle ventiler nulstilles manuelt. Efter at have trykket M3PL ind i positionen, skal drejeknappen drejes for at nulstille.
3) Vær opmærksom på skifteslaget. Når en ekstern kraft får ventilen til at skifte, må det grundlæggende koblingsslag ikke overstige det koblingsslagområde, der er angivet i styreslagtabellen, da det ellers kan forårsage beskadigelse af ventilhuset.
4) S3L ensrettet rulleventil kan kun skifte i én retning (fra højre til venstre stød). Påvirkning i den anden retning (fra venstre mod højre) er ineffektiv.
5) Kontrolhovedkombinationer kan bestilles separat.
