AIRTAC TYPE M5-serien 5/2-vejs mekanisk knapventil fremstillet af OLK pneumatic company.M5 mekanisk ventil er en glidende søjlestruktur. Udstødningsportene placeret på ventilhuset.M5 knapventilen gør lettere installation af lyddæmperen for at reducere støj og forurening .M5-seriens mekaniske knapkontrolventil 5-vejs, mens M5-210 tilbyder G1/8 og G1/4 interfacetråde.
symbol:
Bestillingskode
M5
PM
210
06
R

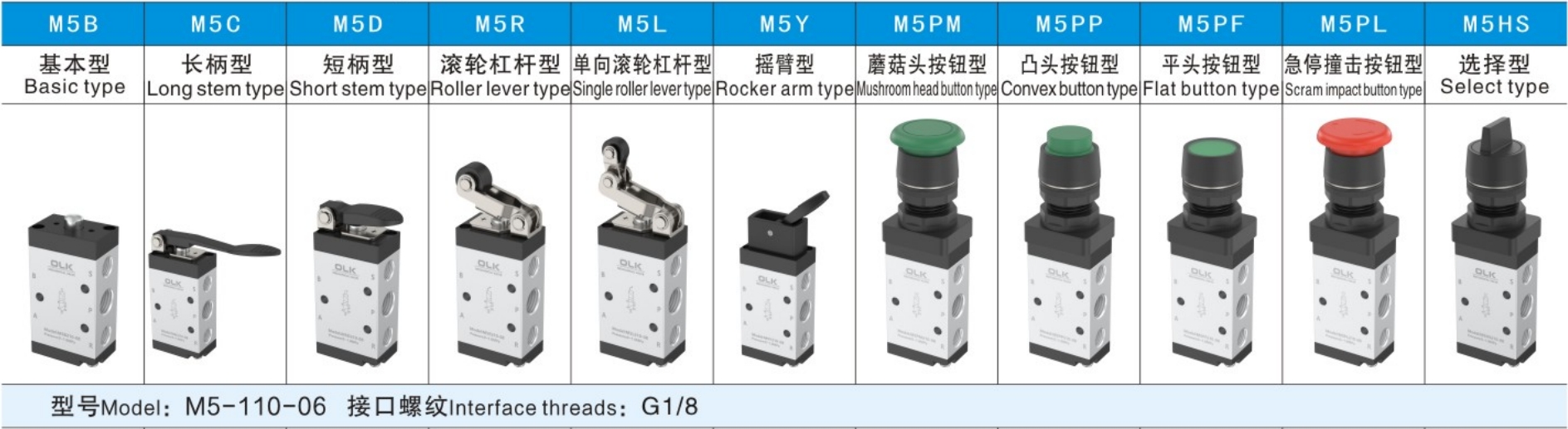

Knap type
Kode
PORT STØRRELSE
Knap farve
M5:M type
B: Grundlæggende type (M5B)
110:110 serie enkelt kontrol
100:06:G/18
PL: RØD
C: Langt håndtagstype (M5C)
210:210 serie enkelt kontrol
200:06:G1/8
PP/PF/PM/HS: RØD, GRØN, SORT
D: Kort håndtagstype (M5D)
200:08G1/4
R: Rullegrebstype (M5R)
L: Ensrettet rullehåndtagstype (M5L)
Y: Vippearmstype (M5Y)
PM: Svampehovedknaptype (M5PM)
PP: Knaptype med hævet hoved (M5PP)
PF: Fladhoved knaptype (M5PF)
PL: Nødstop-slagknaptype (M5PL)
HS:Vælgertype (M5HS)

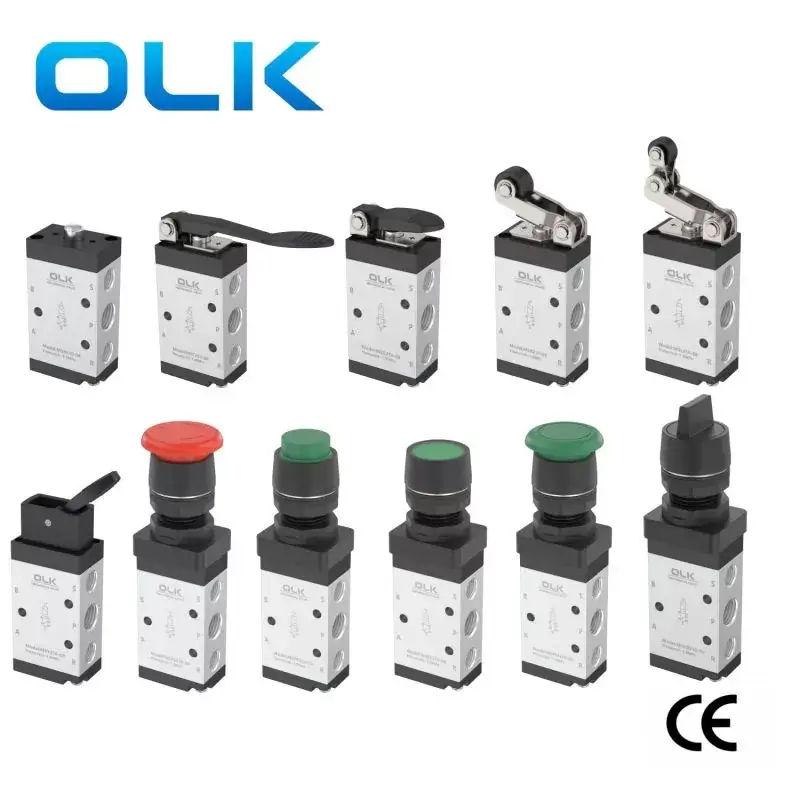

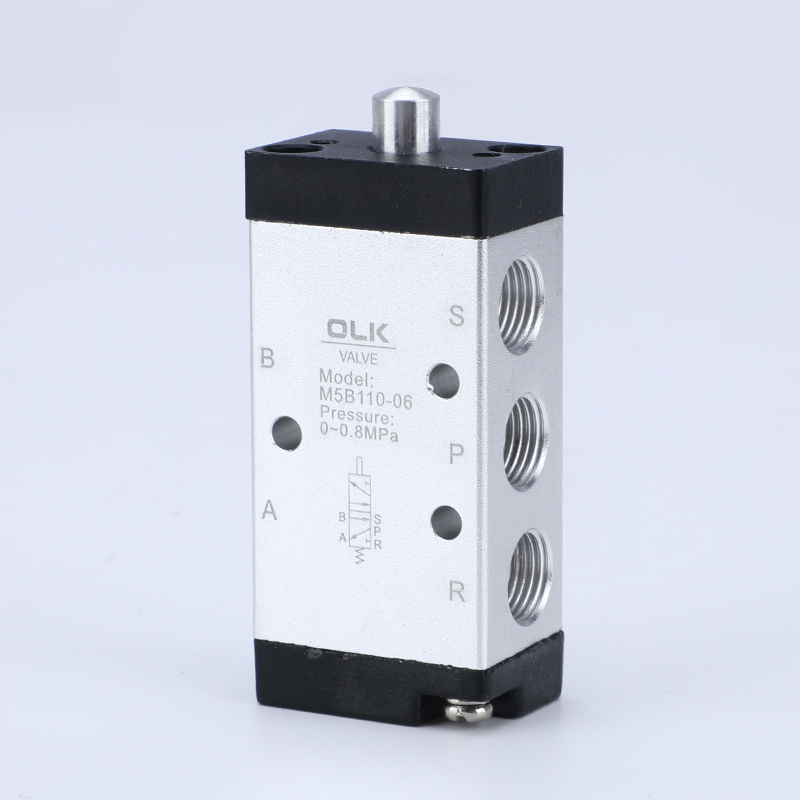

- Grundlæggende type (M5B)

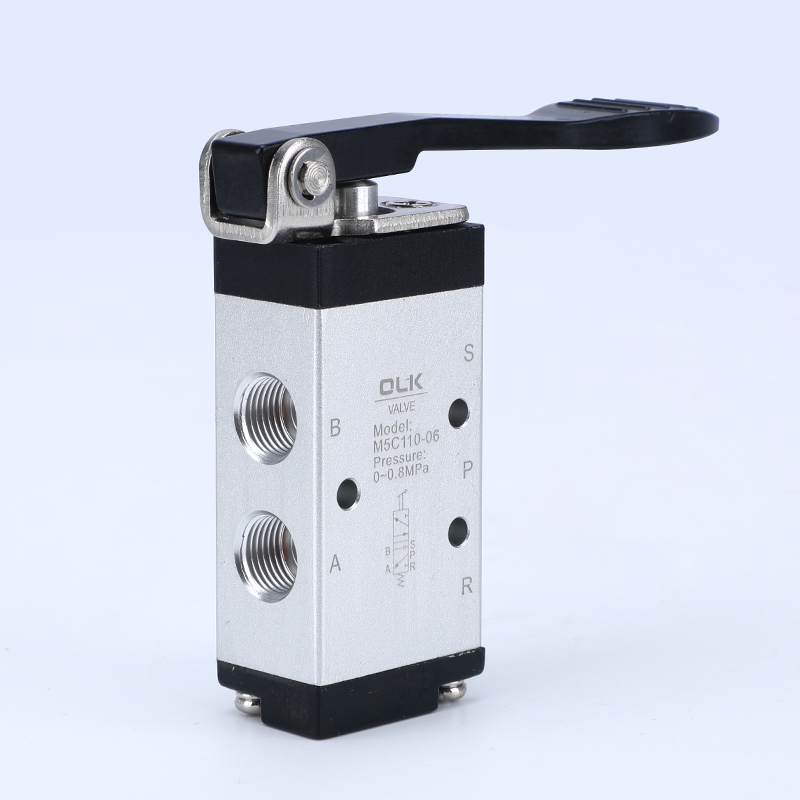

- Langt håndtagstype (M5C)

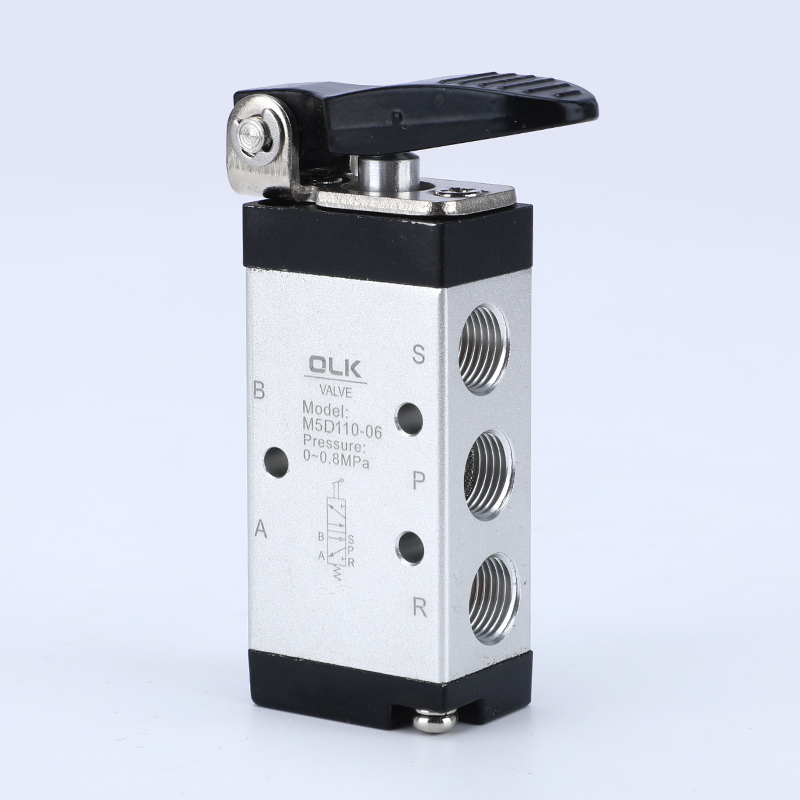

- Kort håndtagstype (M5D)

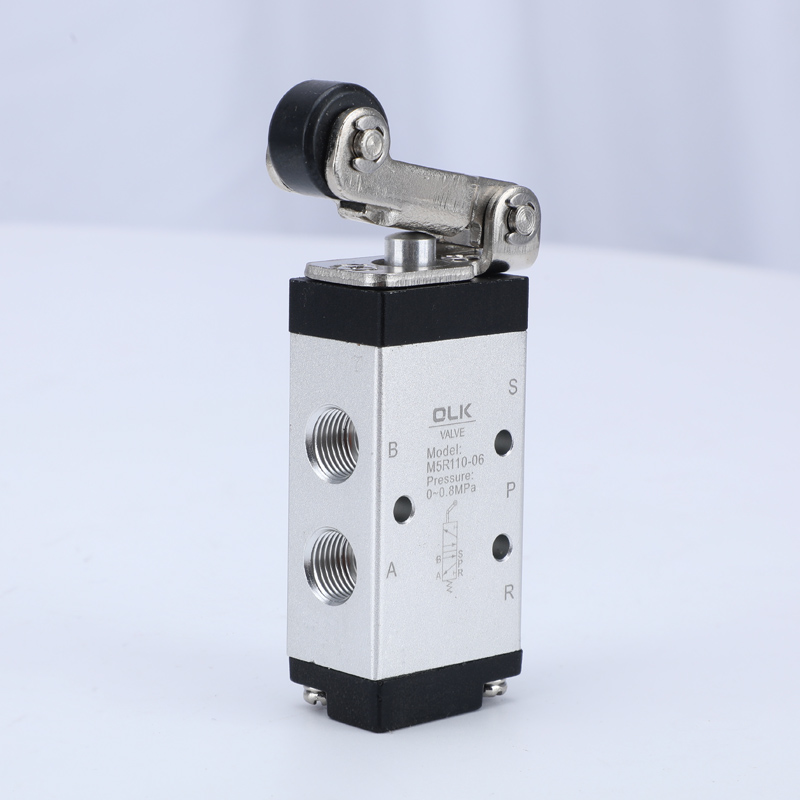

- Rullegrebstype (M5R)

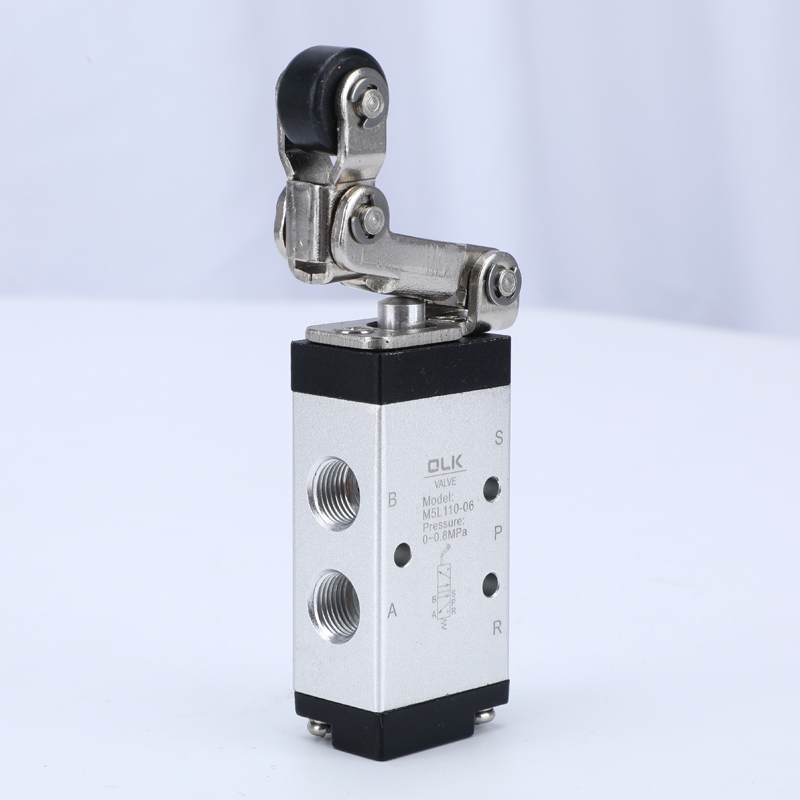

- Ensrettet rullehåndtagstype (M5L)

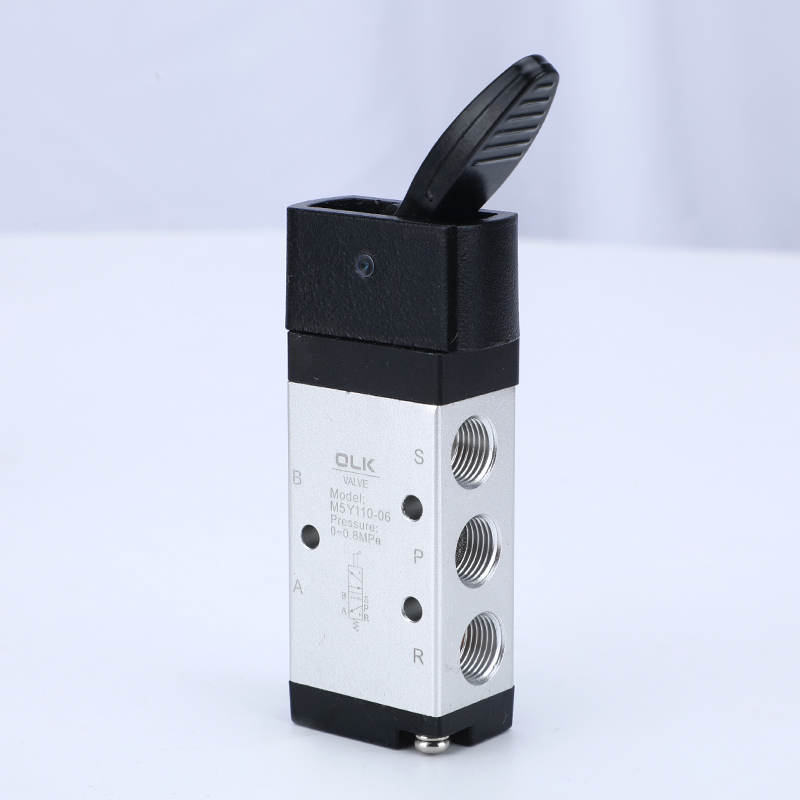

- Vippearmstype (M5Y)

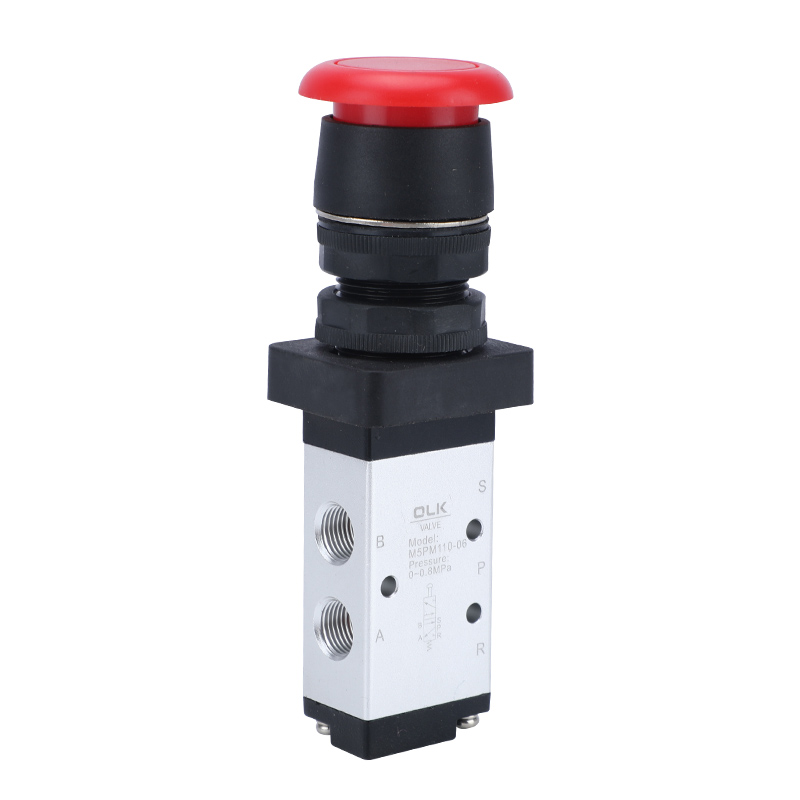

- Svampehovedknaptype (M5PM)

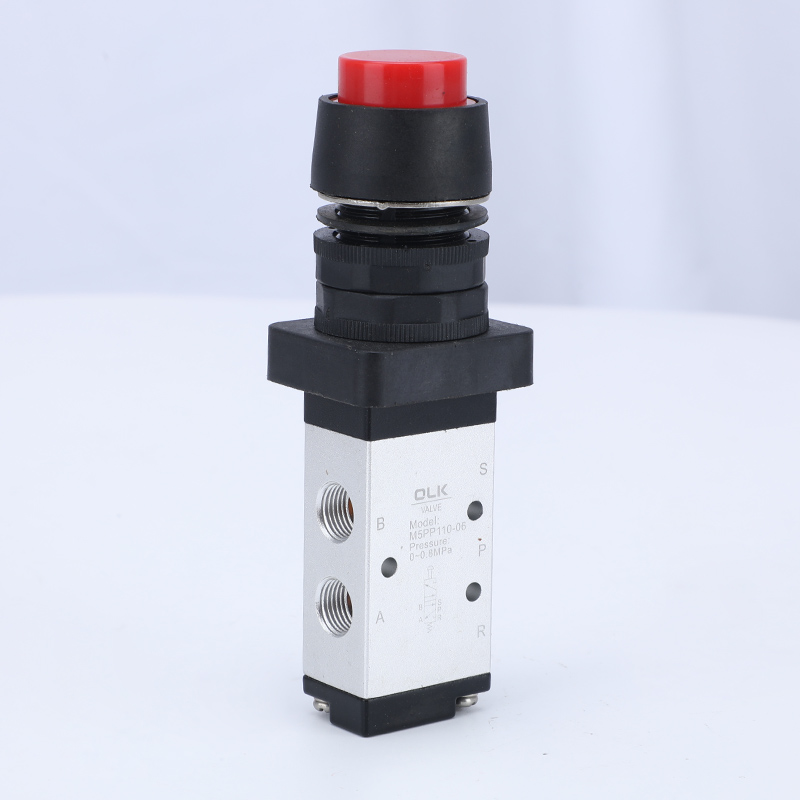

- Knaptype med hævet hoved (M5PP)

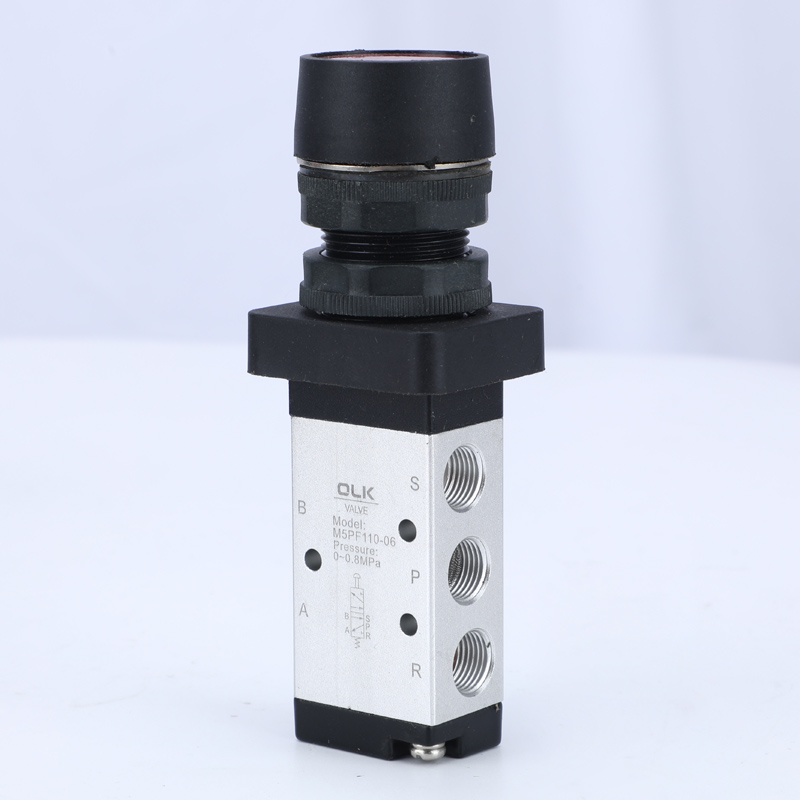

- Fladhovedet knaptype (M5PF)
- Nødstop-stødknaptype (M5PL)

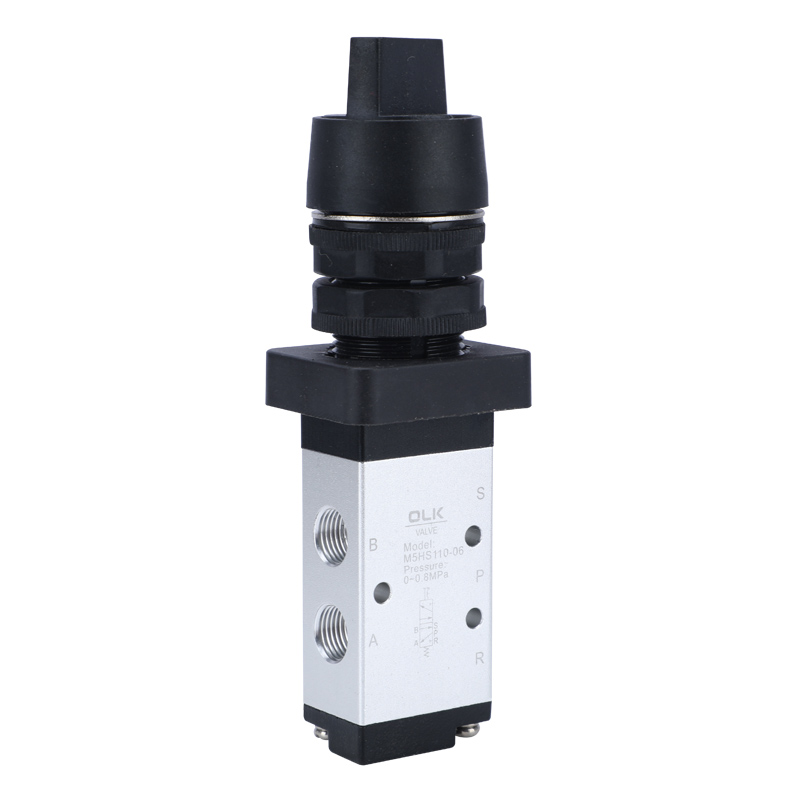

- Vælgertype (M5HS)
For typerne PM, PP og PF er der tre knapfarver at vælge imellem: rød, grøn og sort.
1. Udstødningsporte er placeret på kroppen, hvilket letter installationen af lyddæmpere for at reducere støj og forurening.
2. M5B, M5R, M5L serier kræver eksterne kræfter til omskiftning, leveret af eksterne mekanismer, egnet til positionsdetektering eller slagafbrydere.
3. Serierne M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS betjenes manuelt med forskellige strukturelle kontrolhoveder for nemheds skyld under forskellige forhold.

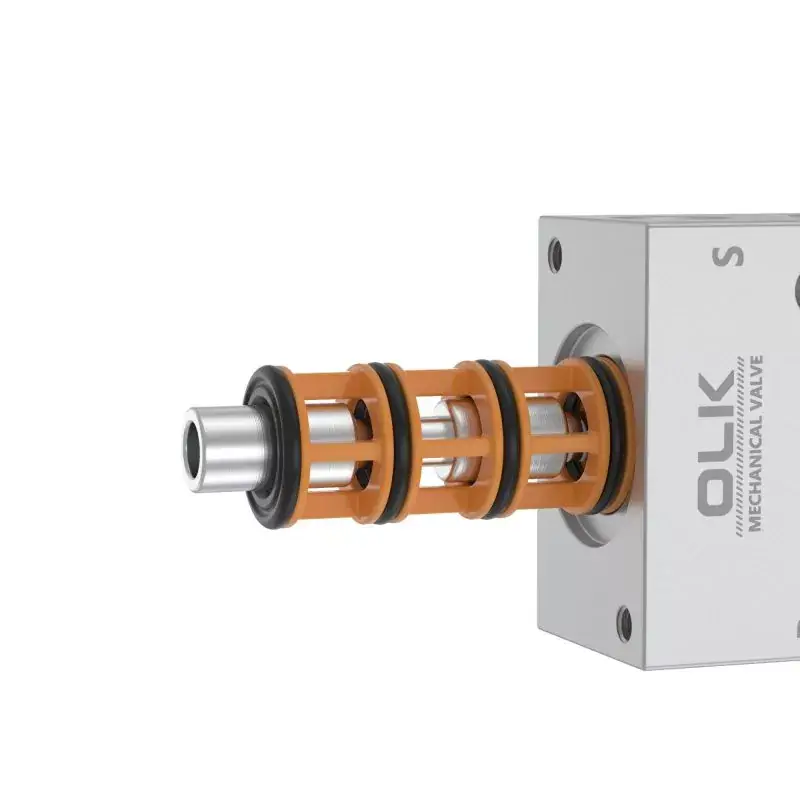

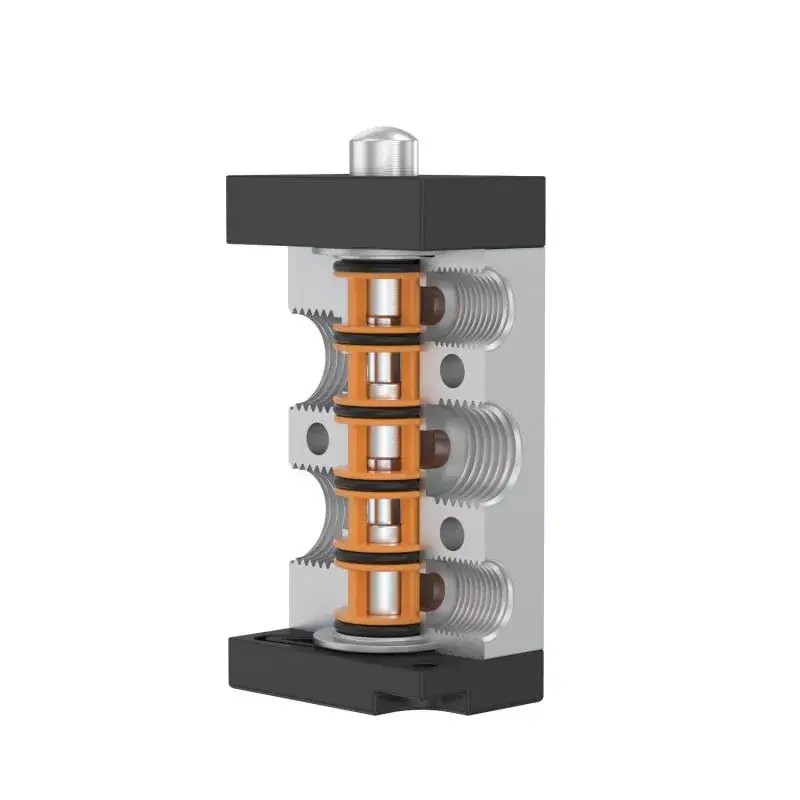

4. Glidende søjlestruktur, styrekraft upåvirket af arbejdstryk (dvs. ingen modtrykseffekt), indvendig ringtætning for god tætning, fleksibel omskiftning.
5. Intet behov for oliesmøring.
6. Installationer i flere positioner for nem brug.
7. M5C, M5D, M5Y, M5R, M5L serie kontrolhoveder er lavet af metal, hvilket sikrer lang levetid og større pålidelighed og stabilitet.
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Ekstern direkte skuespil |
|
Port diameter |
05:M5,06:G1/8,08:G1/4 |
|
antal stillinger |
2 position 5 vejs |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0-1,0 (~145) |
|
Garanteret trykmodstand |
1,5 MPa (215 psi) |
|
Arbejdstemperatur °C |
-20-70 |
|
Tværsnitsareal mm² (CV-værdi) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Kropsmateriale |
aluminiumslegering |
Forholdsregler
1) Betjeningsdelen er lavet af ingeniørplast, og kun manuel betjening er tilladt. Brug ikke metalstød til at skifte ventilen.
2) M5B, M5C, M5D, M5PM, M5PF og M5PP-serierne nulstilles automatisk. M5Y, M5HS og M5PL manuelle ventiler nulstilles manuelt. Efter at have trykket M5PL ind i skattepositionen, skal drejeknappen drejes for at nulstille.
3) Vær opmærksom på vendeslaget. Når en ekstern kraft får ventilen til at vende, bør det grundlæggende vendeslag ikke overskride det område af vendeslag, der er angivet i kontrolslagtabellen, ellers vil det forårsage skade på ventilhuset.
4) M5L envejsvalseventilen kan kun skifte i én retning (slår fra højre mod venstre). Ugyldigt stød i den anden retning (buet fra venstre mod højre).
5) Kontrolhovedkombinationen kan bestilles separat.
