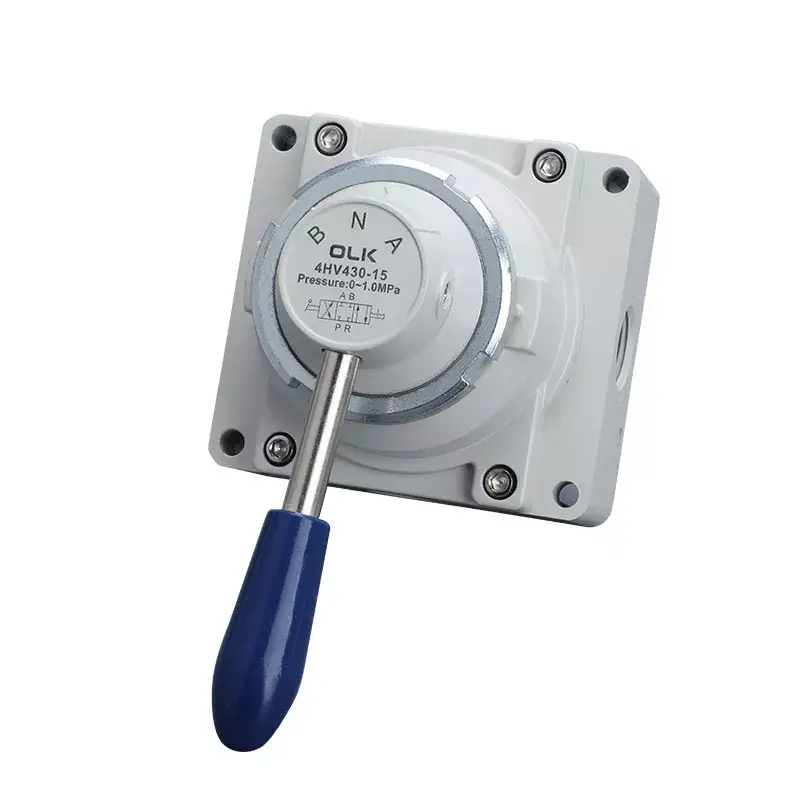

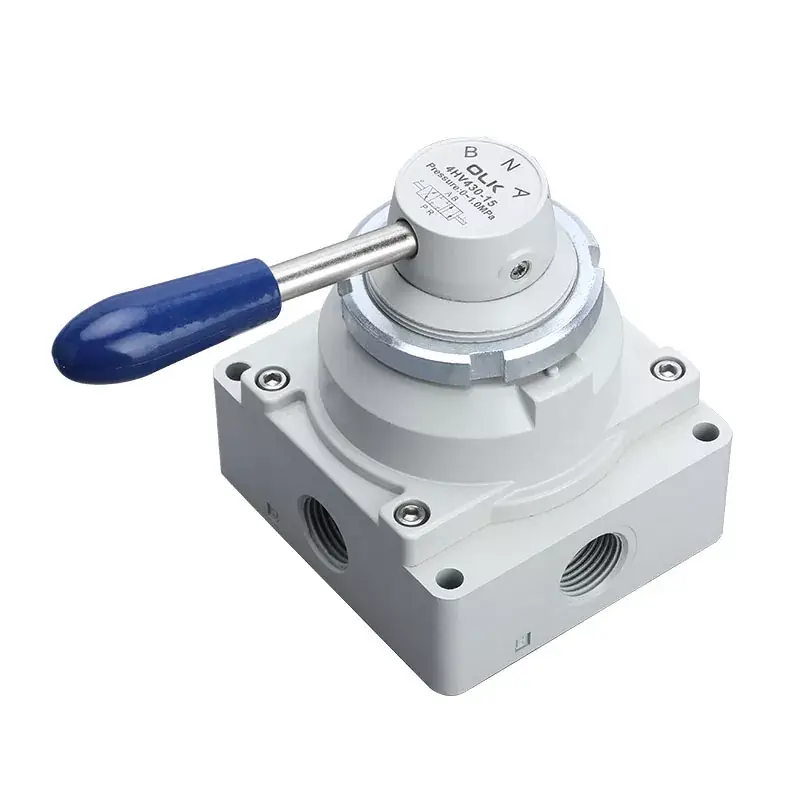

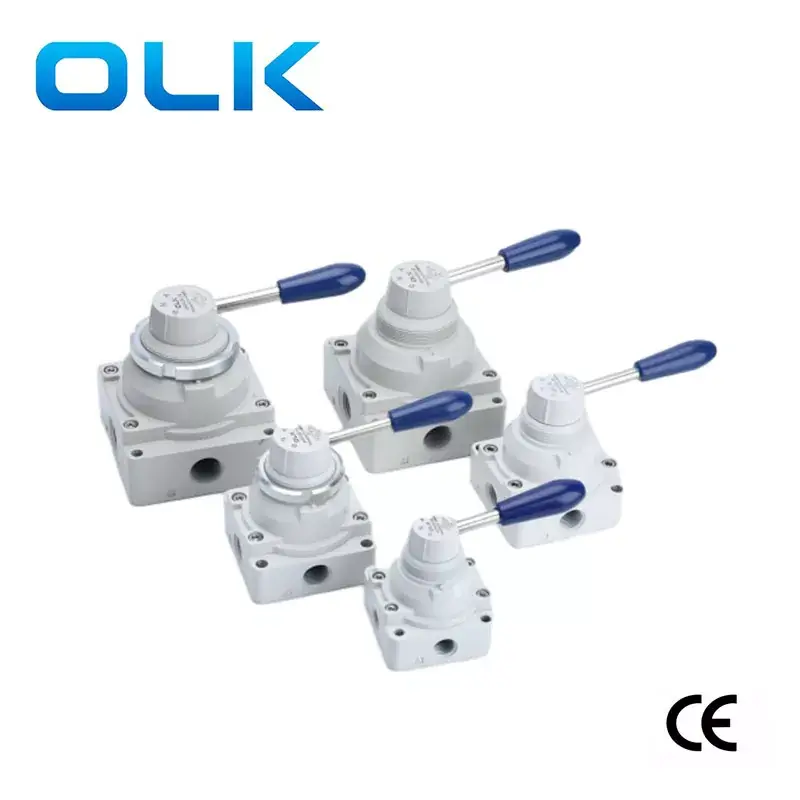

4HV Series Manuel roterende ventil 4-vejs

Model:4HV210-08

Velkommen til engros eller tilpasset 4HV Series Manuel Roterende Ventil 4 Vejs fra vores fabrik til enhver tid. Vi vil give dig fabriksrabatpriser for vores produkter. OLK er producenter og leverandører af 4HV manuelle ventiler i Kina.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Send forespørgsel

Produkt beskrivelse

Ouleikai (OLK) 4HV Series to-vejs fire-ports/tre-vejs fire-ports håndbetjente ventil skiftes ved at dreje det manuelle håndtag, hvilket giver en god taktil følelse og jævn betjening.

Den 4HV håndbetjente ventil har et stort effektivt flowareal og lavt tryktab, som hjælper med at reducere energiforbruget og forbedre effektiviteten under væskeoverførsel. Derudover tilbyder den to installationstyper, som brugerne kan vælge imellem: panelinstallation og bundinstallation, med monteringsmøtrikker inkluderet til panelinstallation.

Samlet set er Ouleikai (OLK) 4HV manuelle ventil en højtydende og brugervenlig kontrolventil, der er meget udbredt i forskellige industrisektorer. For mere detaljeret information om den manuelle 4HV-ventil anbefales det at konsultere den relaterede produktmanual eller tale med professionelt teknisk personale.

4HV manuel ventil Produktegenskaber

1. Glat og let drejning med en god taktil fornemmelse, nøjagtig positionering:

2. Stort effektivt flowområde med lavt tryktab;

3. Stort effektivt flowområde;

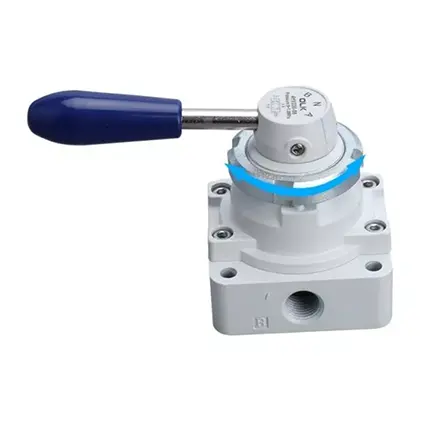

4. To tilgængelige installationsmetoder: panel- og bundinstallation. Panelinstallation leveres med monteringsmøtrikker.

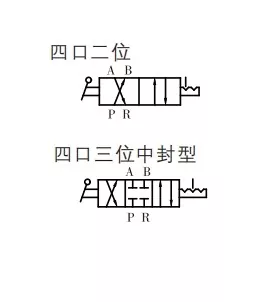

4HV-serien manuel roterende ventil 4-vejs Symbol:

Bestillingskode
4HV	2	30	__	8	S
Model	serie	position		Port størrelse	Installationstype:
4HV：4HV serie hånd manuel roterende ventil	2:200 serie	10:2 position 4 Port		06:PT1/8	Tom
	3:300-serien	30:3 position 4 Port		08:PT1/4	S: Panelmontering (med ventilmøtrik)
	4:400-serien			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV-serien manuel roterende ventil 4-vejs Generelle parametre

arbejdsmedium	Luft (filtreret gennem et filter over 40μm)
Handling	håndkontrol
smøring	unødvendig
Arbejdstrykområde MPa(psi)	0-1,0 (~145)
Garanteret trykmodstand	1,5 MPa (215 psi)
Arbejdstemperatur °C	-20-70

4HV-serien manuel roterende ventil 4-vejs forskellige parametre

model	Port diameter	antal stillinger	Effektivt tværsnitsareal mm² (CV-værdi)
4HV210-06	PT1/8	2 position 4 vejs	14,0(0,78)
4HV230-06	PT1/8	3 position 4 vejs	14,0(0,78)
4HV210-08	PT1/4	2 position 4 vejs	14,0(0,78)
4HV230-08	PT1/4	3 position 4 vejs	14,0(0,78)
4HV310-08	PT1/4	2 position 4 vejs	30,0(1,67)
4HV330-08	PT1/4	3 position 4 vejs	30,0(1,67)
4HV310-10	PT3/8	2 position 4 vejs	33,0 (1,83)
4HV330-10	PT3/8	3 position 4 vejs	33,0 (1,83)
4HV410-15	PT1/2	2 position 4 vejs	88,0(4,89)
4HV430-15	PT1/2	3 position 4 vejs	88,0(4,89)
4HV410-20	PT3/4	2 position 4 vejs	95,0(5,27)
4HV430-20	PT3/4	3 position 4 vejs	95,0(5,27)

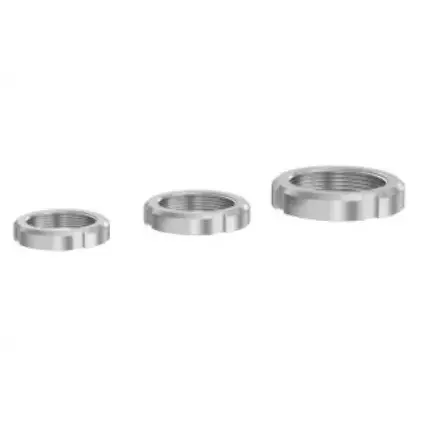

4-vejs 4HV håndventilbetjent ventilmøtrik:

Model:	Tråd:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1.5

OLK pneumatiske håndroterende ventiler – 5 modeller sammenligning
Foto
OLK model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Position	2 Position 4 Vejs	3 Position 4 Vejs	3 Position 4 Vejs	3 Position 4 Vejs	3 Position 4 Vejs
	3 Position 4 Vejs
Port størrelse	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4,PT3/8,PT1/2	PT1/4,PT3/8,PT1/2	G1/4
Produktegenskaber	Panel montering	A: Quadrilateral grænseflade B: tosidet grænseflade, med lyddæmpning i bunden			Blank：Et hul på den ene side L：To huller på modsatte sider；D：Fire huller i bunden；

Håndtag	Aftageligt håndtag	Aftageligt håndtag	Aftageligt håndtag	Ikke-aftagelige/plastikhåndtag	Aftageligt håndtag, Anti-skoldningshåndtag

Dimensioner af base	200-serien: 62 mm 300-serien: 74 mm 400-serien: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

Ofte stillede spørgsmål:

Hvad er funktionen i 4HV håndkontrolventil?

4HV håndventilen kan panelmonteres.

Hvor mange positioner kan vælges i 4HV manuel ventil?

2 position 4 vejs og 3 position 4 vejs to typer kan vælges.
