4H Series Lever Valve 5 Way
  • 4H Series Lever Valve 5 Way4H Series Lever Valve 5 Way
  • 4H Series Lever Valve 5 Way4H Series Lever Valve 5 Way

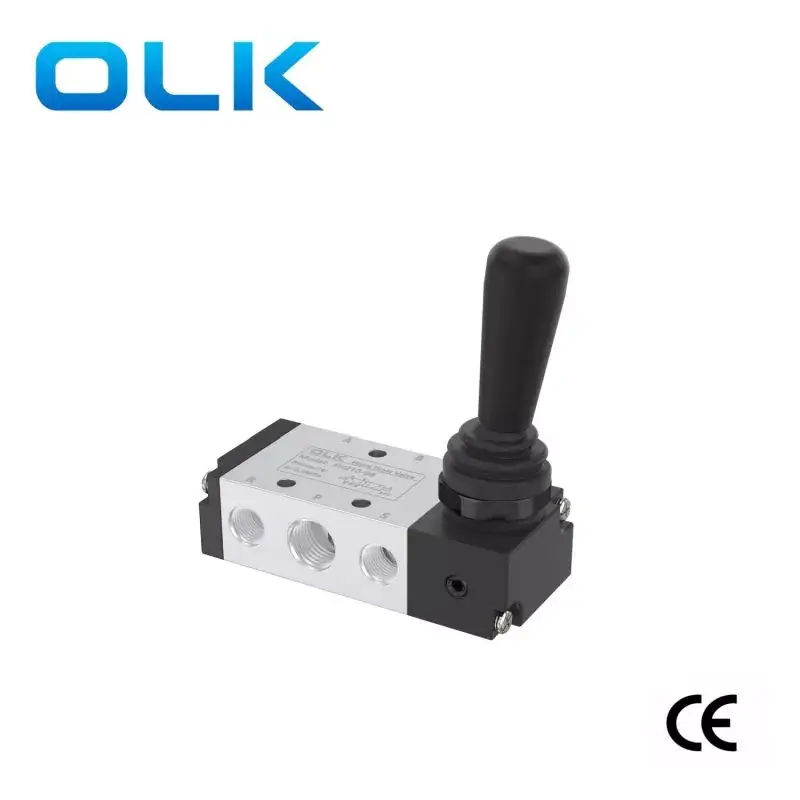

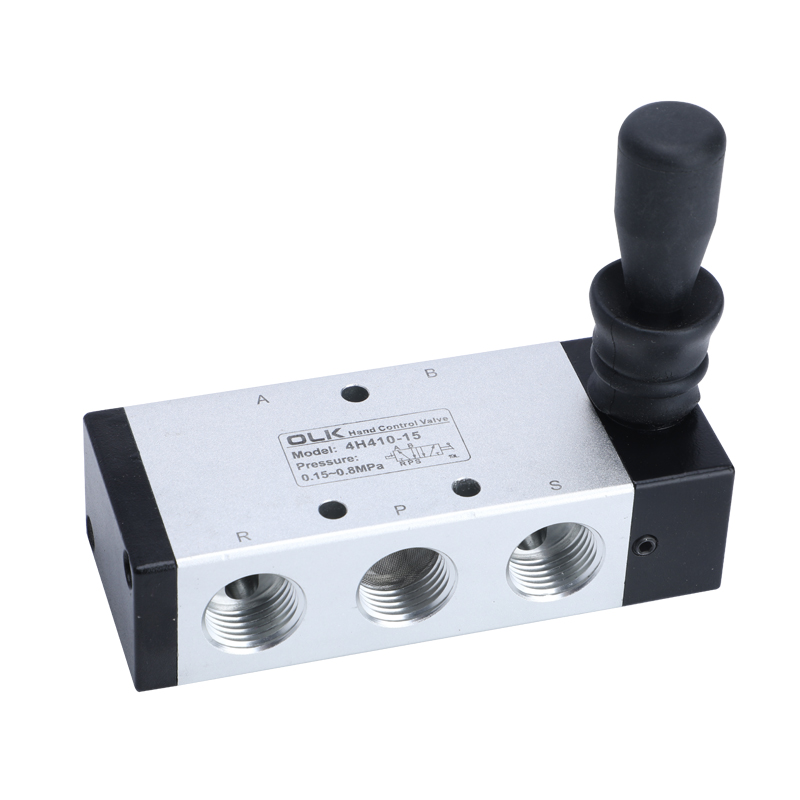

4H Series Lever Valve 5 Way

Model:4H230
Som en professionel 4H-seriehåndtagsventil 5-vejsfremstilling kan du være sikker på at købe 4H-seriehåndtagsventiler fra vores fabrik, og OLK vil tilbyde dig den bedste service efter salg og rettidig levering.

Ouleikai (OLK) 4H Series Lever Valve 5 Way tilbyder enkel og pålidelig drift uden komplekse elektriske kontrolkomponenter, hvilket sikrer høj pålidelighed og egnethed til basale pneumatiske kontrolscenarier. Brugere kan justere gasstrømningsretningen ved at betjene håndhåndtagsventilen i henhold til faktiske behov.


4H Series Lever Valves Anvendelige scenarier: Laboratorieapplikationer, såsom laboratoriepneumatiske systemer, forskningsudstyr osv.

Bemærkninger: Hvis der findes nogen abnormiteter under brug, f.eks. Gaslækage eller ventilstang, skal du stoppe med at bruge øjeblikkeligt og kontakte OLK-selskabets salgspersonale for eftersalgsservice.



SYMBOL:



Bestillingskode
4H 2 30c 08
MODEL: KODE: Ventiltype: Portstørrelse:
4H: Manuel nulstilling af håndtagsventilhåndventilen 2: 200 -serien 10: 5/2 vej ventil 200 serie: 06: G1/8
4ha: Fjeder-returhåndventilhåndenventil 3: 300 -serien 30c: 5/3 vej, 3 position lukket center 200 serie: 08: G1/4


30E: 5/3 vej, 3 positionsudstødningscenter
300 serie : 08 : G1/8


30p: 5/3 vej, 3 positionstrykcenter 300 serie : 10 : G3/8


OLK 4H Series 2/5 3/5 håndhåndtag Ventiler Produktkarakteristika

1. manuel drift, glat aktivering, præcis og pålidelig positionering;

2. Struktur af stempelstype, fremragende tætning, kompakt størrelse, let, let installation og demontering;

3.. Det indre hul behandles med en speciel teknik, hvilket resulterer i lav friktionsmodstand og lang levetid;

4. Intet behov for oliesmøring;

5. Panelinstallationsfunktionalitet, let og praktisk installation, der imødekommer forskellige kundebehov.


Ouleikai 4H håndtagsventilinstallation og brug

1) Den fem-port tre-position manuel nulstillingsventilventil anvender Spring Steel Ball Positioning, der letter switching. Udøv venligst forsigtighed for ikke at anvende overdreven kraft under drift, da dette kan resultere i forkerte kontrolpositioner og utilsigtede handlinger.

2) Når du monteres med et panel, kan du enten fjerne eller beholde afstandsstykket baseret på den bestemte situation.

3) Se diagrammet for forskellige installationsmetoder.


Speciel note: Når du fastgør panelet, skal du overveje tykkelsen af ​​monteringspladen og diameteren af ​​monteringshullet.

4H -seriehåndtagsventiler 5 -vejs generelle parametre

Arbejdsmedium

Luft (filtreret gennem et filter over 40μm)

Handling

Manuel direkte kontrol

smøring

unødvendig

Arbejdstrykområde MPA (PSI)

0 -0,8 (0 ~ 114)

Garanteret trykmodstand

1,5MPa (215psi)

Arbejdstemperatur ° C.

-20∼70

Kropsmateriale

Aluminiumslegering

4H -seriehåndtagsventiler 5 Vej forskellige parametre

model

Portdiameter

Antal positioner

Flow tværsnitsareal mm² (CV-værdi)

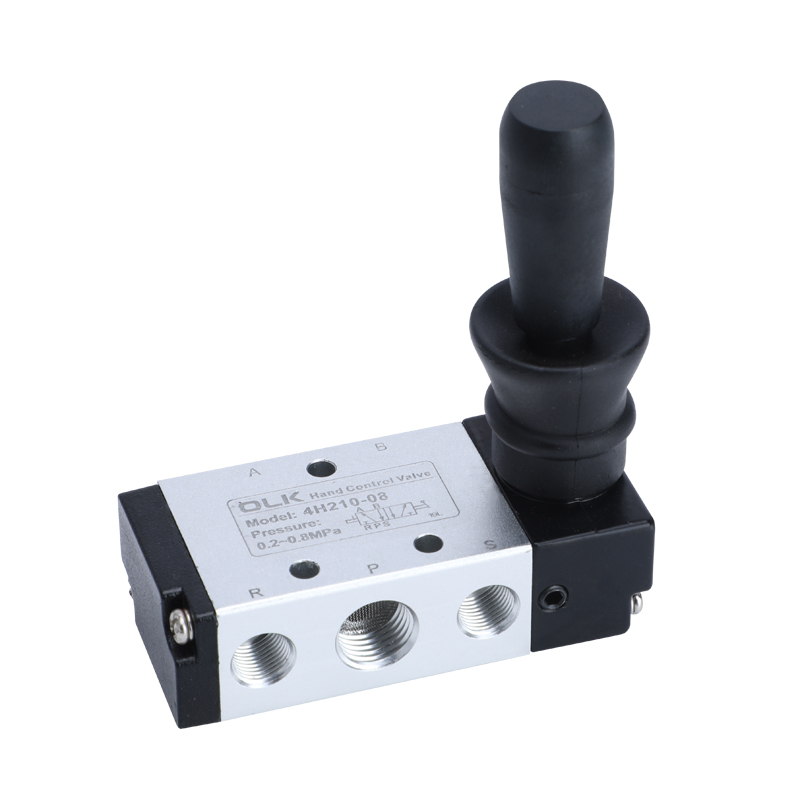

4H210-06

Indtag = outlet = g1/8

2 position 5 måde

14,0 (0,78)

4H230C-06

Indtag = outlet = g1/8

Tre position på fem vej

12,0 (0,67)

4H230E-06

Indtag = outlet = g1/8

Tre position på fem vej

12,0 (0,67)

4H230P-06

Indtag = outlet = g1/8

Tre position på fem vej

12,0 (0,67)

4H210-08

Indtag = outlet = g1/4

2 position 5 måde

16,0 (0,89)

4H230C-08

Indtag = outlet = g1/4

Tre position på fem vej

12,0 (0,67)

4H230E-08

Indtag = outlet = g1/4

Tre position på fem vej

12,0 (0,67)

4H230P-08

Indtag = outlet = g1/4

Tre position på fem vej

12,0 (0,67)

4H310-08

Indtag = outlet = g1/4

2 position 5 måde

25.0 (1.39)

4H330C-08

Indtag = outlet = g1/4

Tre position på fem vej

18.0 (1.00)

4H330E-08

Indtag = outlet = g1/4

Tre position på fem vej

18.0 (1.00)

4H330P-08

Indtag = outlet = g1/4

Tre position på fem vej

18.0 (1.00)

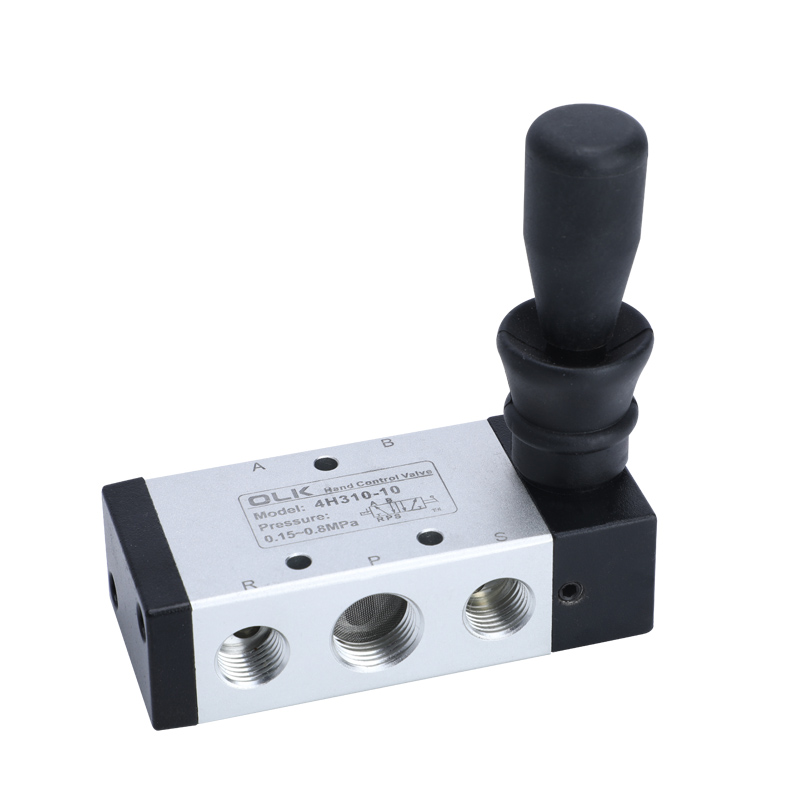

4H310-10

Indløb = outlet = g3/8 udstødning = g1/4

2 position 5 måde

30.0 (1.67)

4H330C-10

Indløb = outlet = g3/8 udstødning = g1/4

Tre position på fem vej

18.0 (1.00)

4H330E-10

Indløb = outlet = g3/8 udstødning = g1/4

Tre position på fem vej

18.0 (1.00)

4H330P-10

Indløb = outlet = g3/8 udstødning = g1/4

Tre position på fem vej

18.0 (1.00)
