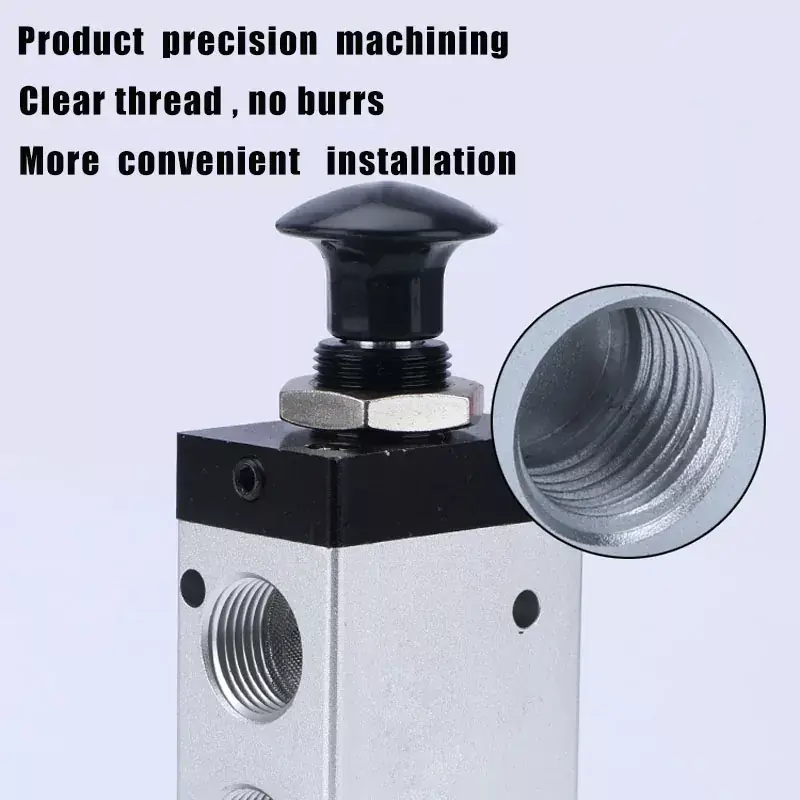

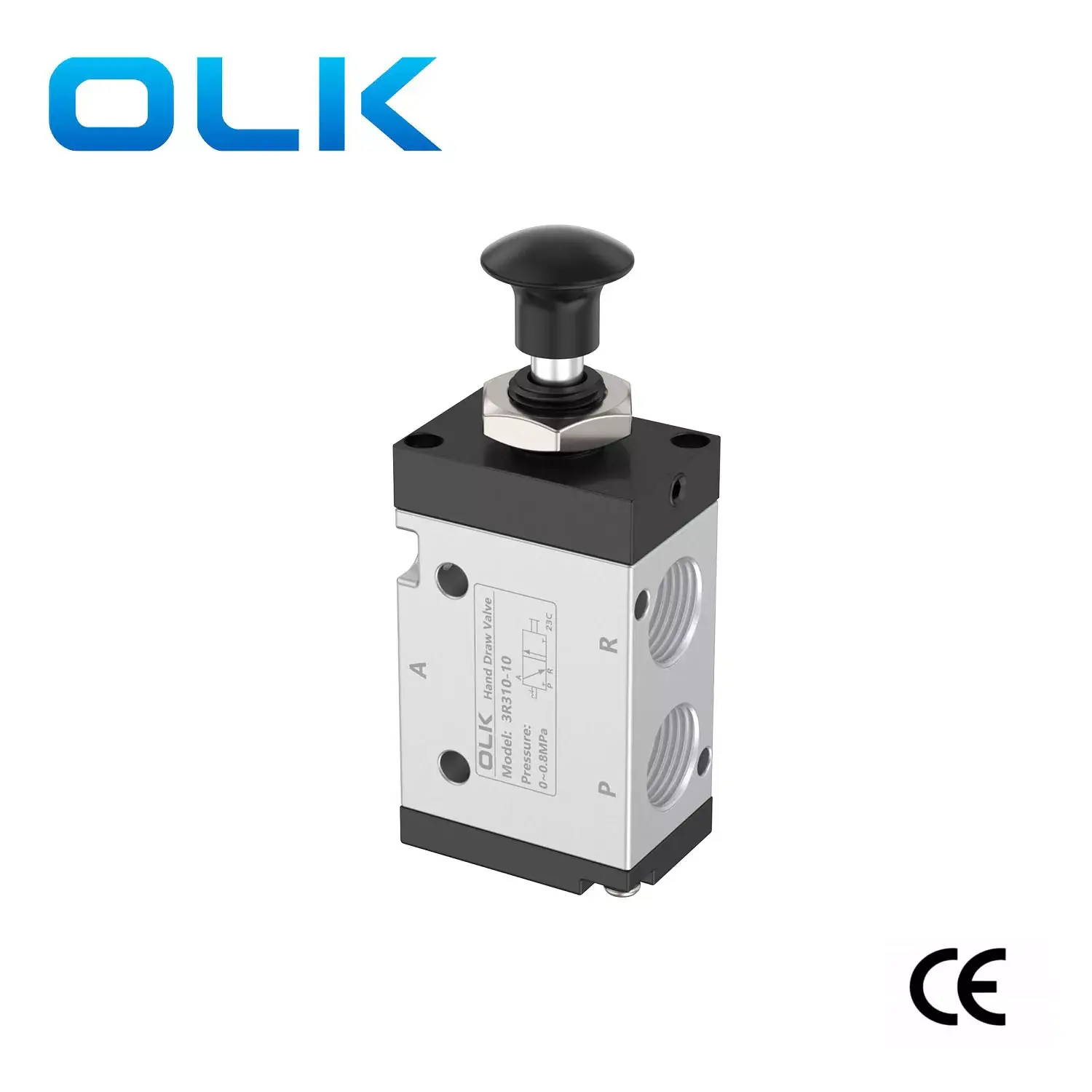

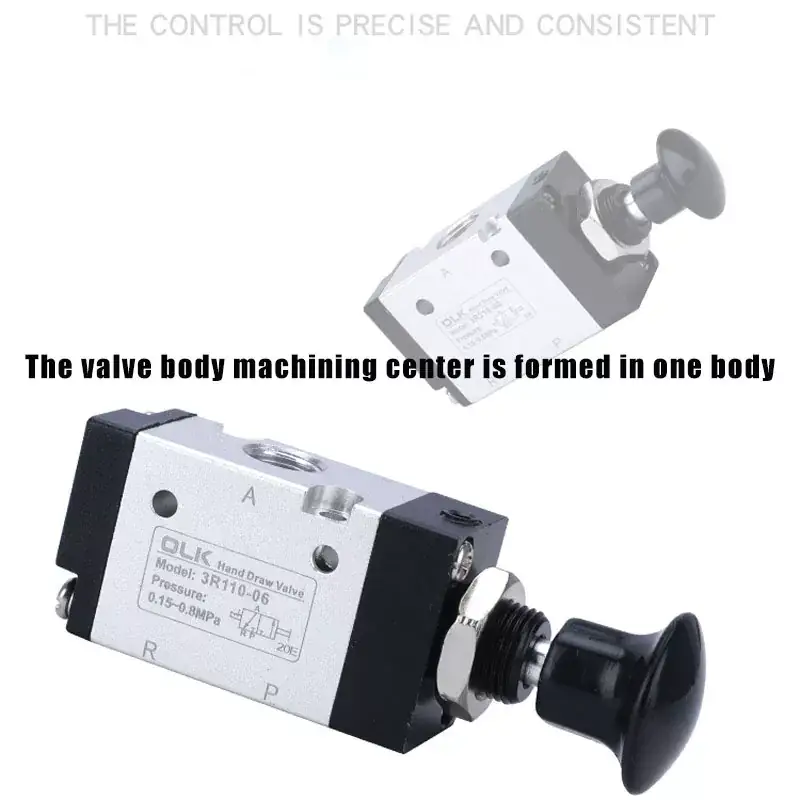

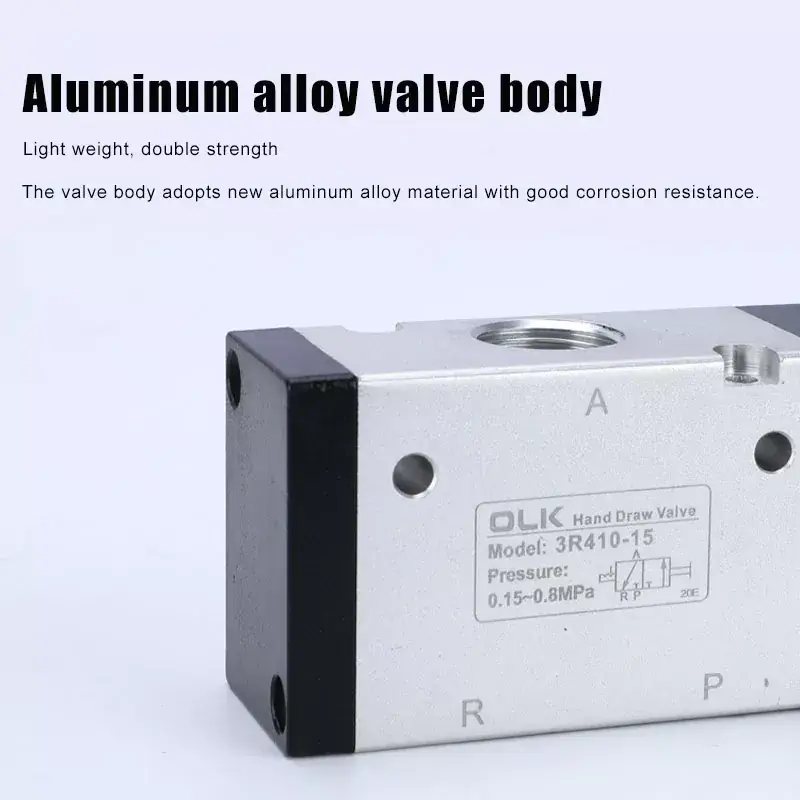

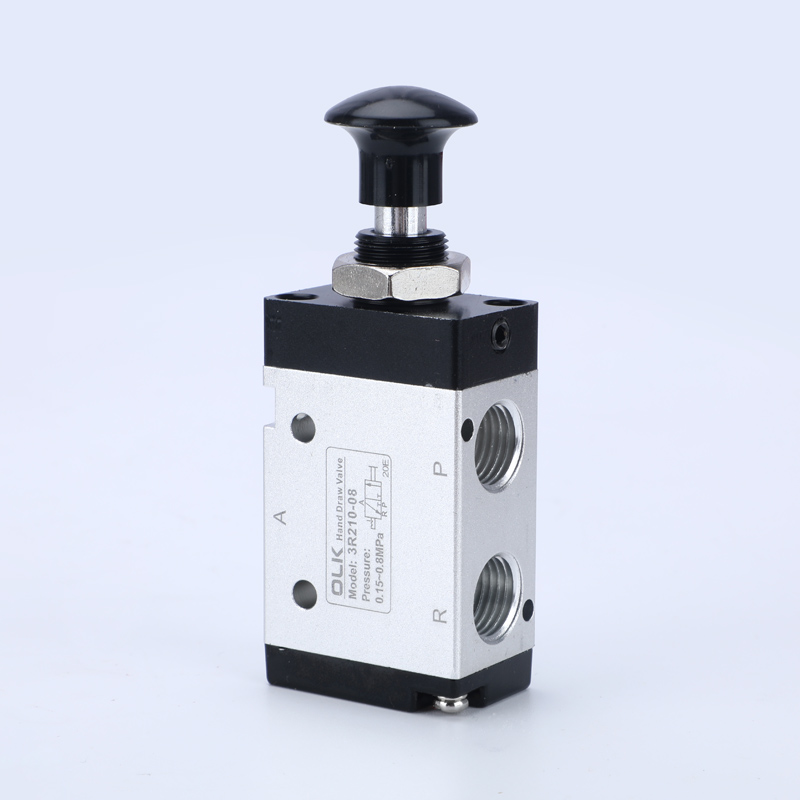

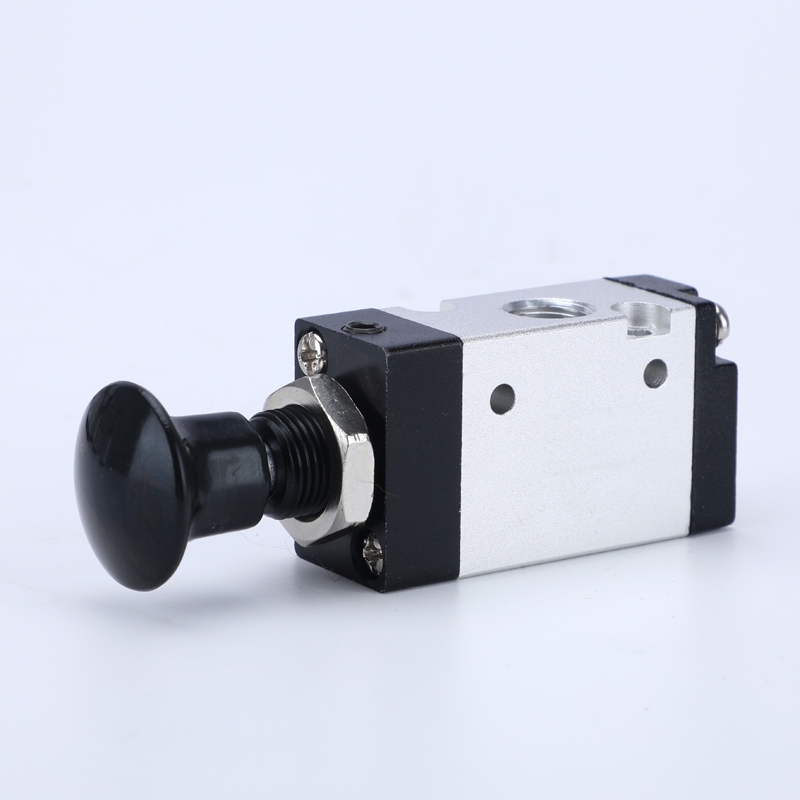

Ouleikai (OLK) har produceret 3R-seriens håndgrebsventil siden 2003, som kan erstatte AIR TAC - type 3L-seriens håndventil. Den 3R håndbetjente ventil styrer retningen ved direkte manuel betjening. Tovejs trevejsventilen har en indgang, en udgang og en udstødningsport. Indløbet er udstyret med en filterskærm til at fjerne urenheder fra luften, hvilket forhindrer forurening og luftlækage af tætningsringen. Aluminiumsventilhusets overflade er sandblæst, og grænsefladerne er gratfri, med flere rørdiametre at vælge imellem (M5, G1/8, G1/4, G3/8, G1/2).
SYMBOL:
| Bestillingskode: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SERIE: | FUNGERE: | PORT STØRRELSE: |
| 3R:3/2-vejs håndventil | 1:100 serie | 10:2 POSITION | 100-serien:06:G1/8 |
|
|
2:200-serien |
|
200-serien:06:G1/8 |
|
|
3:300 seires |
|
200-serien:08:G1/4 |
|
|
|
|
300-serien:08:G1/8 |
|
|
|
|
300-serien:10:G3/8 |

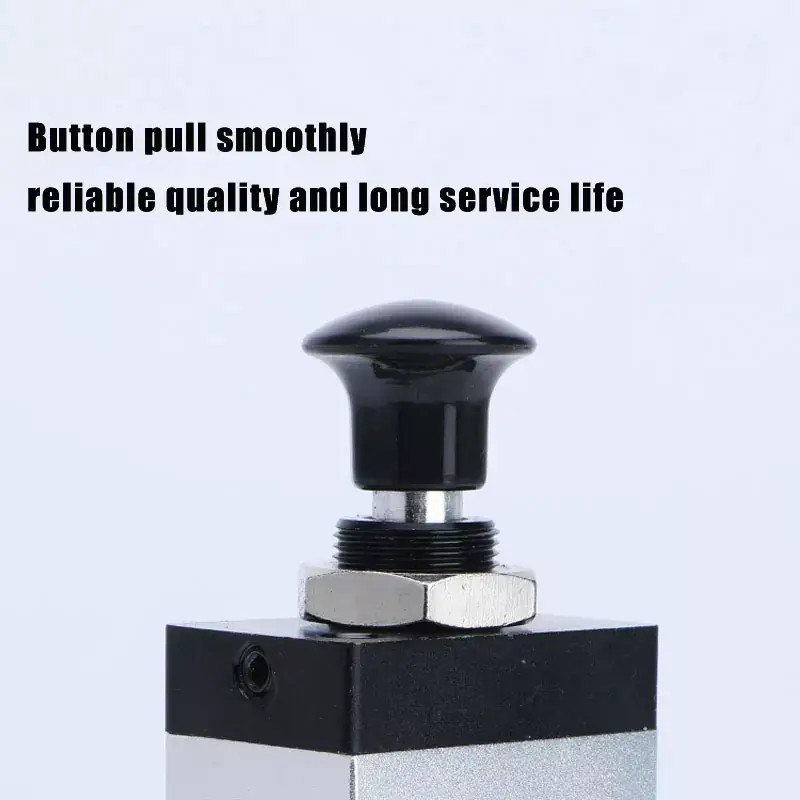

1. Manuel betjening, koaksial med aksen for nem og præcis positionering, hvilket sikrer pålidelighed.
2. Stempel-type struktur med fremragende tætning, kompakt størrelse, let og nem montering.
3. Indvendige huller behandlet med specielle teknikker, hvilket resulterer i minimal friktionsmodstand og forlænget levetid.
4. Kræver ingen oliesmøring.
5. Nem installation med flere monteringspositioner, hvilket letter bekvem brug.
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Manuel direkte handling |
|
antal stillinger |
To positioner tre vejs |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0~0,8(0~114) |
|
Garanteret trykmodstand |
1,5 MPa (215 psi) |
|
Arbejdstemperatur °C |
-20-70 |
|
Kropsmateriale |
aluminiumslegering |
|
model |
Port diameter |
Strømningstværsnitsareal mm² (CV-værdi) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

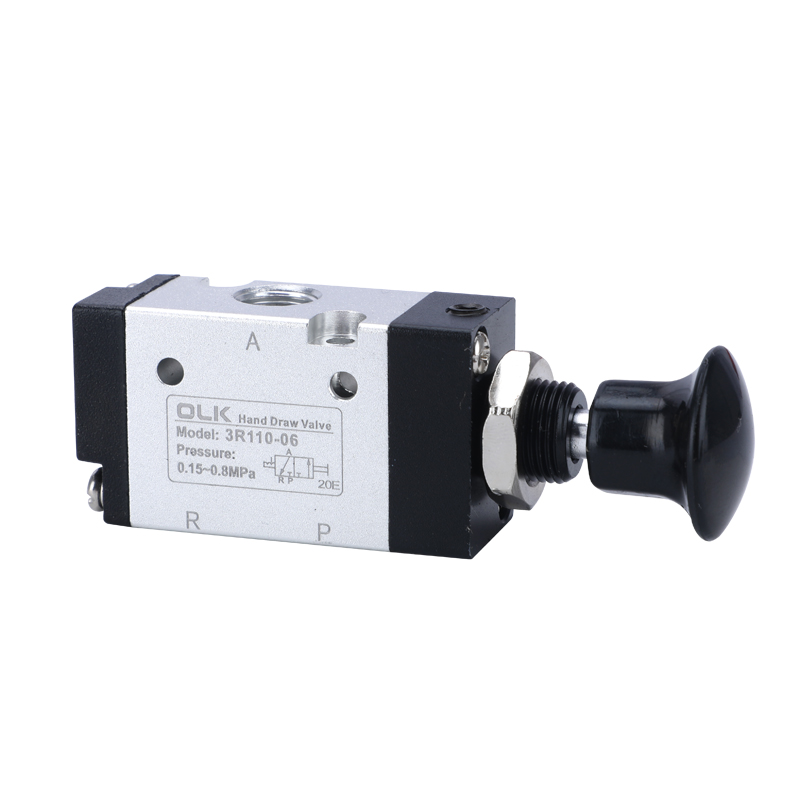

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

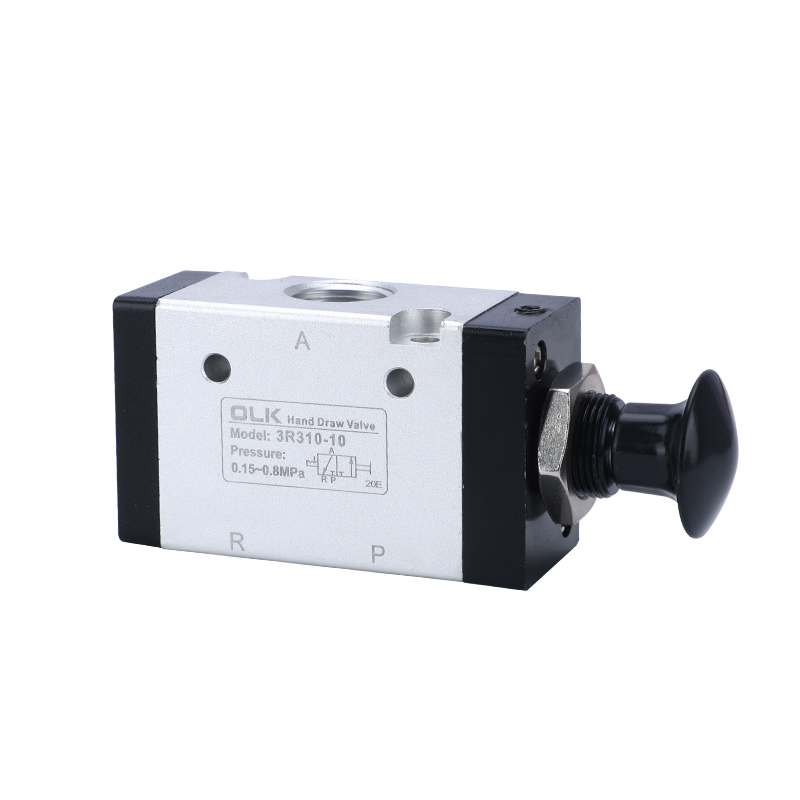

3R310-10 |
G3/8 |
30,0(1,67) |
