Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

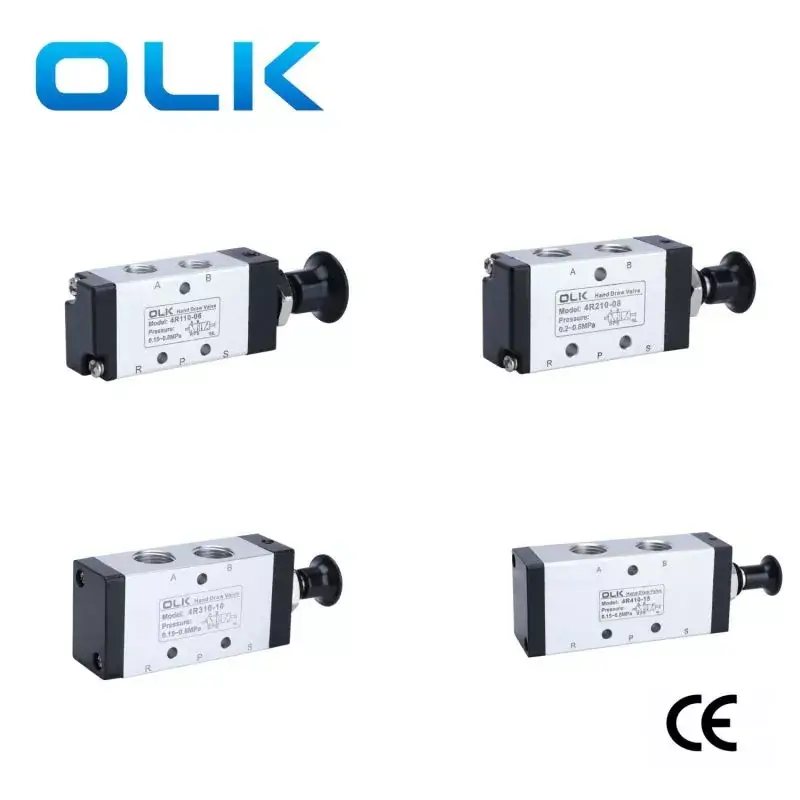

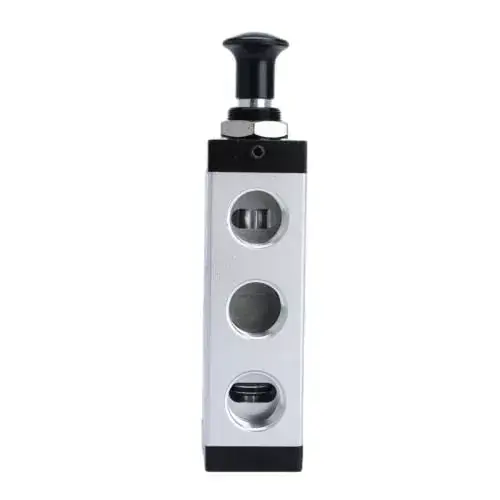

2 Position 5 WayOuleikai (OLK) 4R-seriens håndbetjente ventil 5-vejs vedtager 2/5-design, hvilket muliggør kontrol og omskiftning af forskellige gasser, velegnet til kravene i forskellige pneumatiske systemer. Hånd-træk-operationen styrer retningsændringen, hvilket gør det bekvemt for operatører at manuelt styre gasstrømningsretningen med høj fleksibilitet.
Bemærkninger: Overskrid venligst ikke det nominelle arbejdstrykområde for håndtrækventilen for at undgå at påvirke produktets sikkerhed og stabilitet. Brugsscenarier: Bruges til gaskontrol i laboratoriegassystemer og lignende applikationer.
SYMBOL:
Bestillingskode:
4R
2
10
08
MODEL:
SERIE
FUNGERE:
PORT STØRRELSE:
4L:5/2 håndventil
1:100 serie
10:2 stilling
100-serien:06:G1/8
2:200 seires
200-serien:06:G1/8
3:300 seires
200-serien:08:G1/4
300-serien:08:G1/8
300-serien:10:G3/8
|
arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Manuel direkte handling |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPa(psi) |
0~0,8 (0~114) |
|
Garanteret trykmodstand |
1,5 MPa (215 psi) |
|
Arbejdstemperatur °C |
-20-70 |
|
Kropsmateriale |
aluminiumslegering |
|
model |
Port diameter |
Strømningstværsnitsareal mm² (CV-værdi) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

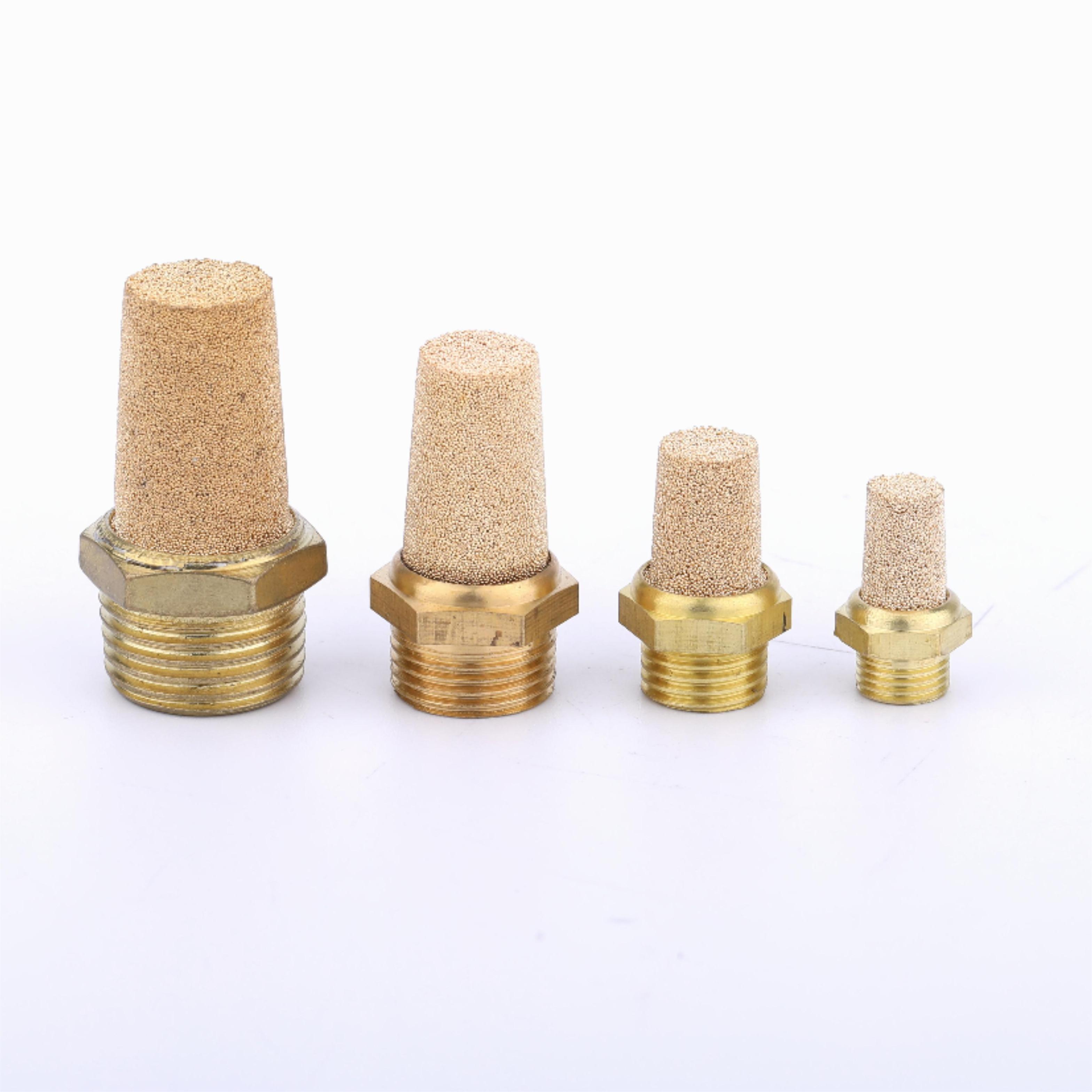

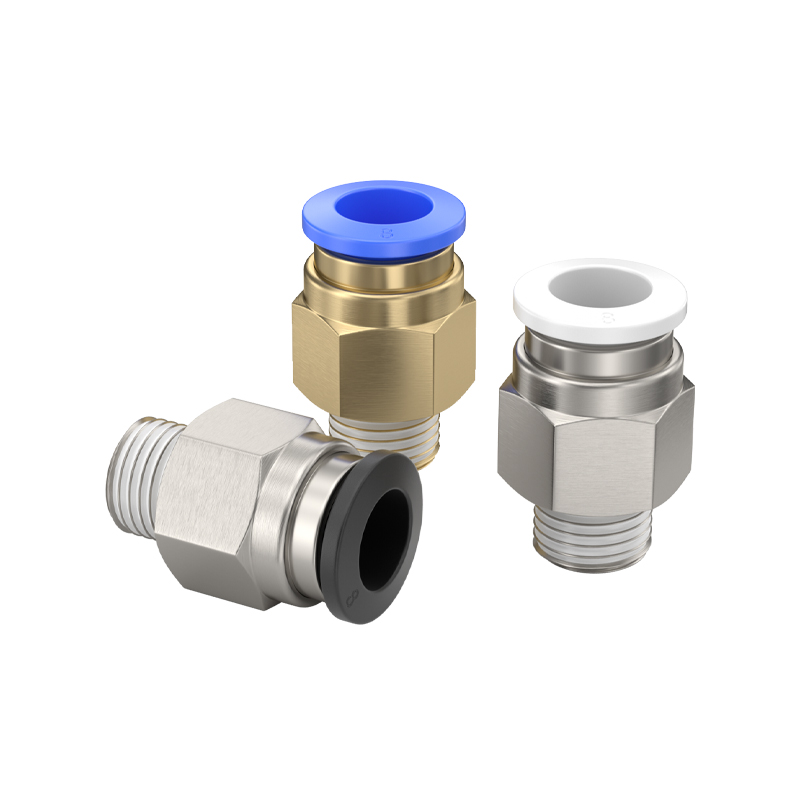

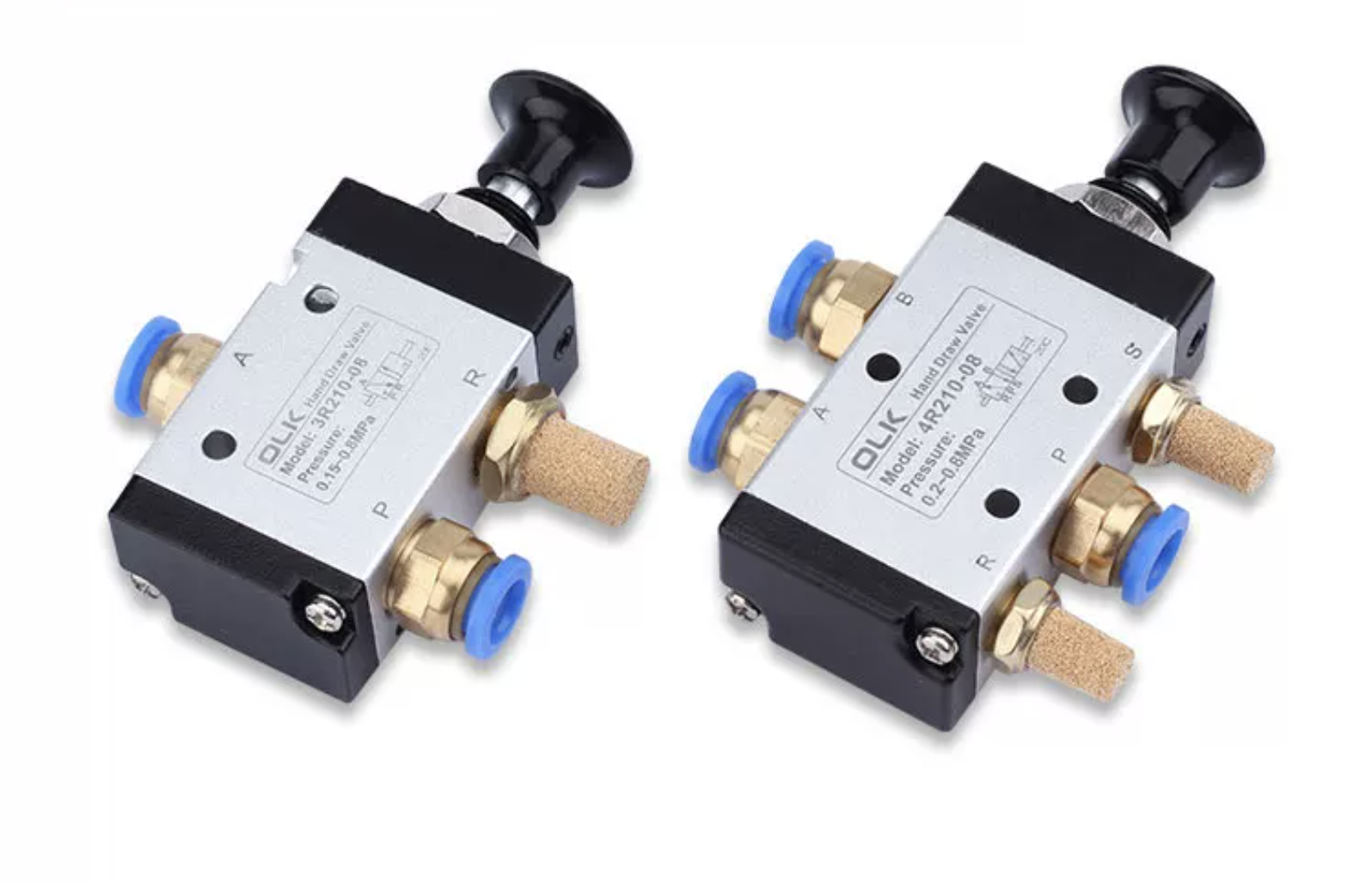

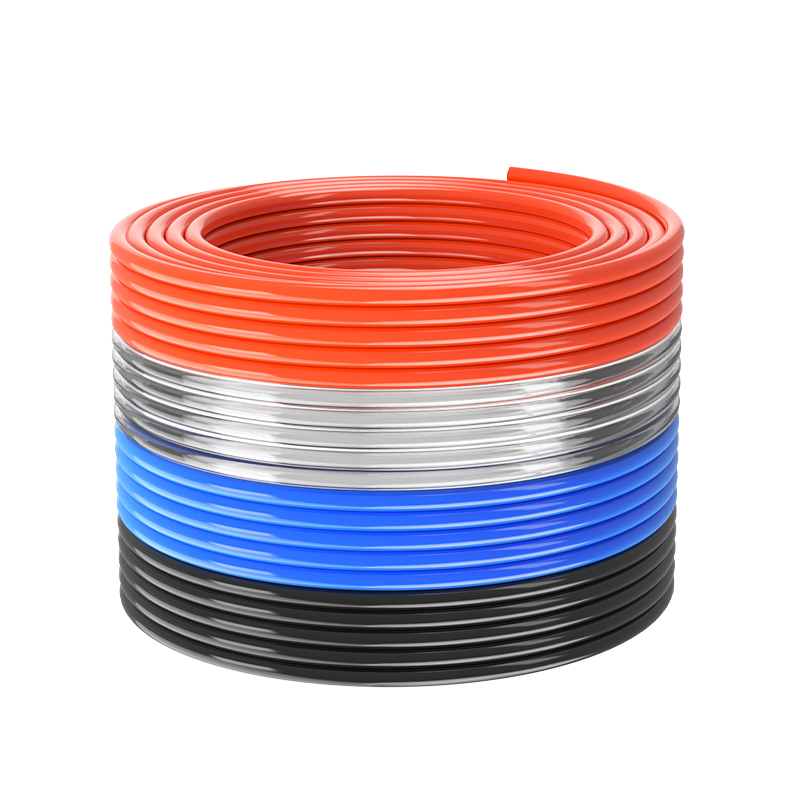

| 3R/4R håndventilmonteret udseende | PU RØR | PC-SAMLING | TÅRN LYDDÆMPER |
 |
 |
 |
 |
Ofte stillede spørgsmål:
1: Afgiver ventilen kun luft, når der trykkes på knappen?
Ja. Dette er en momentan mekanisk ventil. Der strømmer kun luft, når der trykkes på knappen. Når knappen slippes, vender ventilen automatisk tilbage til sin oprindelige position, og lufttilførslen afbrydes.
2: Hvad er forskellen mellem 210- og 310-seriens mekaniske ventiler?
Den største forskel er kropsstørrelsen og flowkapaciteten.
210-serien: Kompakt størrelse, velegnet til applikationer med lavere luftforbrug.
310-serien: En størrelse større end 210-serien, hvilket giver højere flowkapacitet.
410-serien: Større end 310-serien og velegnet til applikationer, der kræver endnu større luftstrøm.
Betjeningsfunktionen forbliver den samme; valget afhænger hovedsageligt af den nødvendige flowhastighed og installationsplads.
3: Har ventilen indbygget filter?

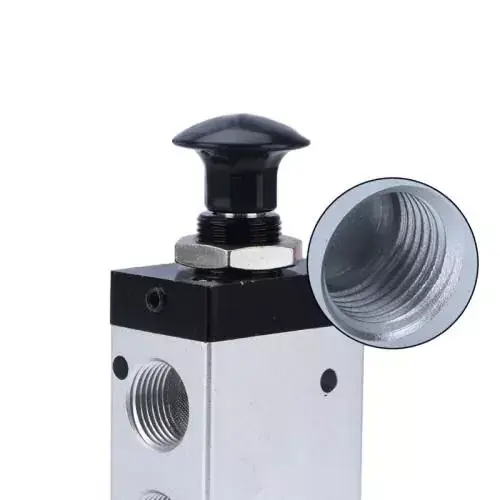

Ja. OLK-ventilens hovedluftindtag er udstyret med en indbygget filterskærm for at forhindre støv og partikler i at trænge ind i ventilhuset, hvilket forbedrer pålideligheden og forlænger levetiden.
4: Hvordan vælger jeg mellem 4R210-, 4R310- og 4R410-seriens ventiler?
Hvis din applikation kræver en lille og kompakt ventil, er 210-serien normalt tilstrækkelig. Til højere luftstrømskrav anbefales 310-serien. Til store pneumatiske systemer eller applikationer med højt luftforbrug er 410-serien det foretrukne valg.
Alle tre serier har samme betjeningsfunktion; den primære forskel er ventilstørrelse og flowkapacitet.
