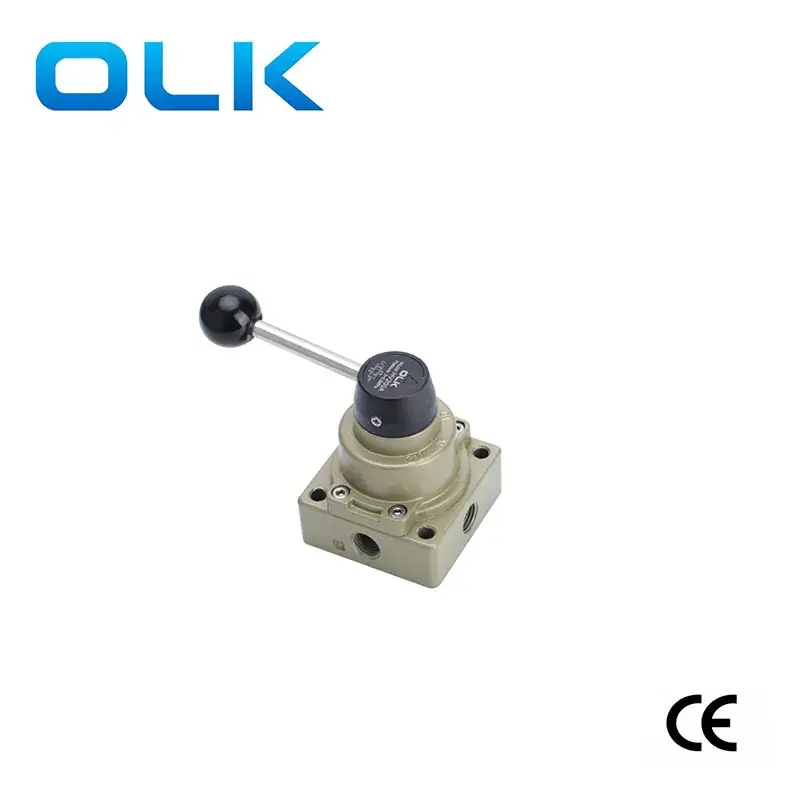

Ouleikai (OLK) HV200A/B To-vejs fire-port-håndbetjente ventiler betjenes manuelt, med luftsti, der skifter ved at dreje ventilhåndtaget. De er lette at betjene og intuitive og kræver ingen yderligere energiforsyning. HV200B 2/4 portventil har en indbygget lyddæmper i den nederste udstødningsport.
OLK HV200 -serien Manual Rotering Valve 4 Way er alsidige og egnede til forskellige pneumatiske systemer. Med stabil ydeevne, pålidelighed og omkostningseffektivitet er de et ideelt valg til pneumatisk systemkontrol.
HV200 -serien Manual Roterende ventiler 4 Vej forskellige gear resulterer i forskellige cylinderhandlinger.
Når B -udstødningshavnen skiftes til 02 -gearet, frigøres A -udstødning, og cylinderen strækker sig.
Når de skiftes til N -gearet, lukkes både A- og B -udstødningsporte, og cylinderen stopper midtvejs.
Når den skiftes til 01 -gearet, frigiver A -udstødningsporten luft, B -udstødningsportventilerne og cylinderen trækkes tilbage.
|
Bestillingskode |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Model |
serie |
|
|
Fungere |
Portstørrelse |
|
HV ： HV -serien Håndmanual Roterende ventil |
2: 200 -serien |
|
|
A: Kvadrilateral interface |
08: RC1/4 |
|
|
|
|
|
B: B: to-siders interface, med lyddæmpning i bunden |
|
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Arbejdsmedium |
Luft （Filtrer gennem en filterskærm på over 40μm） |
|||
|
Handlingstilstand |
Håndkontrol |
|||
|
Portstørrelse |
Indløb = outlet = pt1/4 |
|||
|
Trykområde |
0,15-0,8MPa (21-114psi) |
|||
|
Position |
2/4 Port |
3/4 Port |
2/4 Port |
3/4 Port |
|
Woking -pres |
‘-10-60 ℃ |
|||
|
Bevistryk |
1,5MPa (215psi) |
|||
|
Olk Pneumatic Hand Rotary Valves - 5 Modeller Sammenligning |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Olk Model |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Position |
2 position 4 måde |
|
3 position 4 måde |
|
3 position 4 måde |
|
3 position 4 måde |
|
3 position 4 måde |
|
|
3 position 4 måde |
|
|
|
|
|
|
|
|
|
Portstørrelse |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Produktfunktioner |
Panelmontering |
|
A: Kvadrilateral interface B: to-siders interface, med lyddæmpning i bunden |
|
|
|
|
|
Blank ： Et hul på den ene side L ： To huller på modsatte sider ； D ： Fire hul på bunden ； |
|
|
|
|
|
|
|
|
|
|
|
|
Håndtag |
Aftageligt håndtag |
|
Aftageligt håndtag |
|
Aftageligt håndtag |
|
Ikke aftagelige/ plasthåndtag |
|
Fjernbart håndtag, anti-skald håndtag |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensioner af basen |
200 serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Arbejdsmedium |
Luft （Filtrer gennem en filterskærm på over 40μm） |
|||||
|
Handlingstilstand |
Håndstyring |
|||||
|
Portstørrelse |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Trykområde |
0,15-0,8MPa (21-114psi) |
|||||
|
Position |
2/4 Port |
3/4 Port |
2/4 Port |
3/4 Port |
2/4 Port |
3/4 Port |
|
Woking -pres |
‘-10-60 ℃ |
|||||
|
Bevistryk |
1,5MPa (215psi) |
|||||
