3V 4V manifoldventil

Uanset om det er en 3V eller 4V pneumatisk magnetventil, udover den enkelte ventiltype, kan vi også sætte mange magnetventiler sammen. Dette kaldes en 3V 4V -manifoldventil eller magnetventilbasisbuslinje.

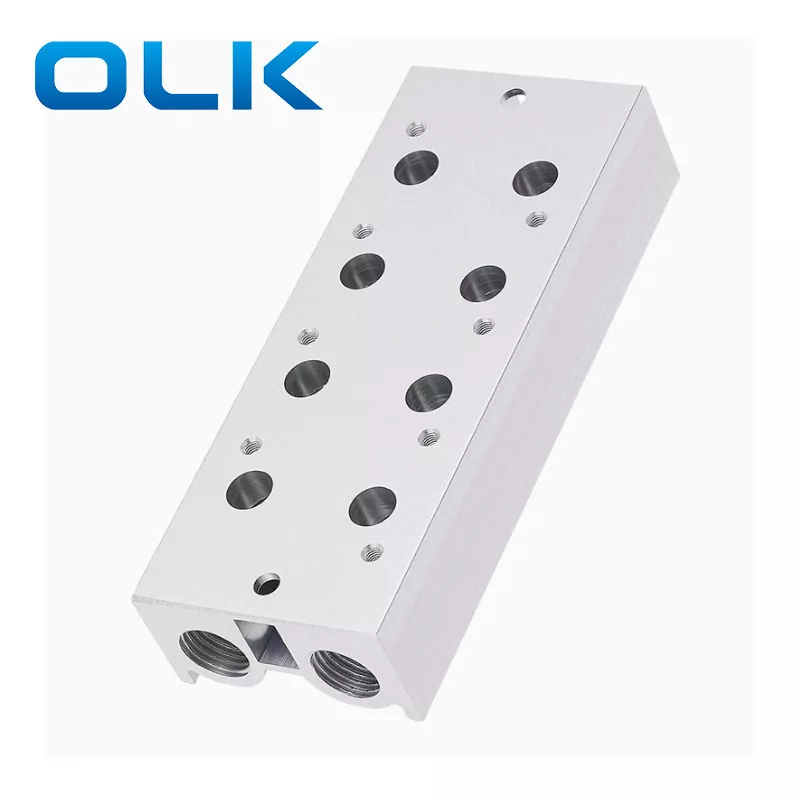

3V 4V manifoldventil er en plade med mange luftstier. Det har kompakt design. Magnetventilbasisbusslinj kan installere 2 til 20 pneumatiske magnetventiler på en manifold. Men antallet af positioner på manifolden kan ikke ændres.

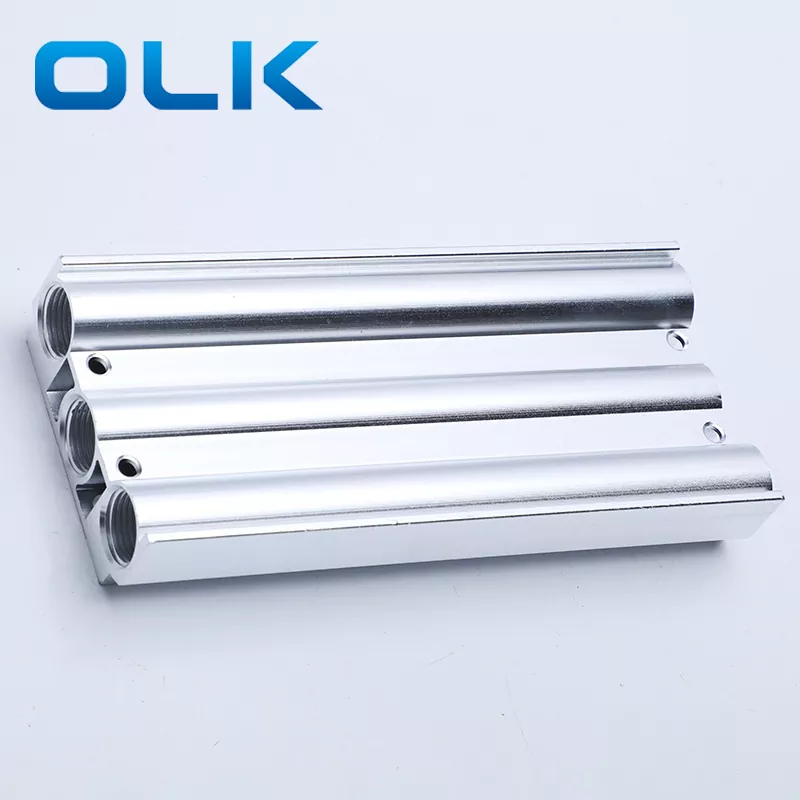

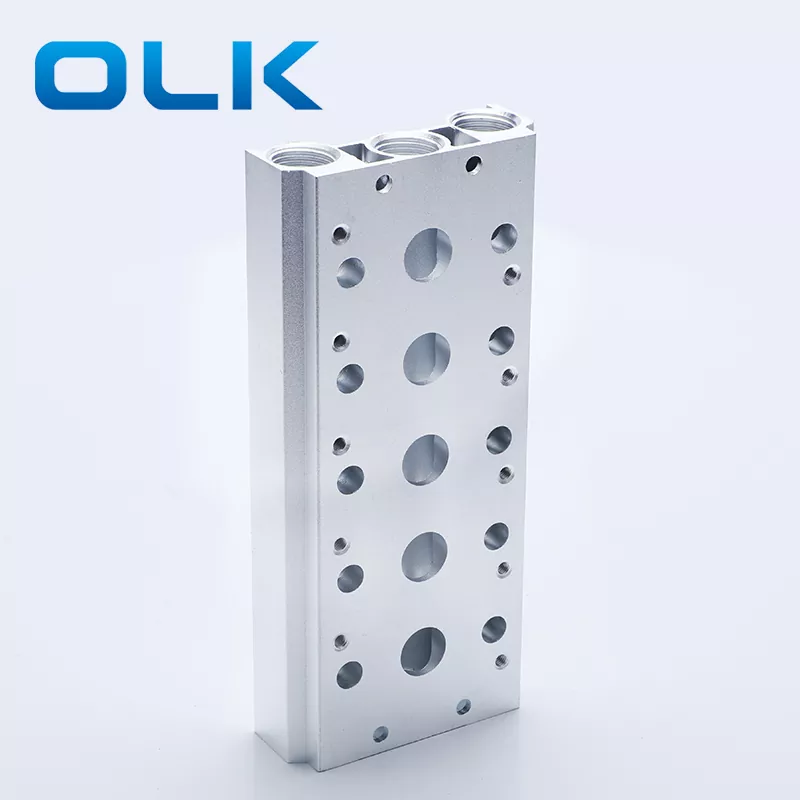

Alle de pneumatiske magnetventiler på manifolden deler den samme luftforsyningsport (P -port) og udstødningsport (R -port). For 3V -manifoldventilen er der en luftindløb og en luftudgang på venstre side. To stik er installeret på højre side. For 4V -manifoldventilen er der et luftindløb i midten og to luftudtag på begge sider (på venstre side). Tre stik er installeret på højre side.

Vi kan installere en lyddæmper eller et stik på udstødningsporten. Når vi bruger en lyddæmper, skal vi sørge for, at de små huller ikke er blokeret.

3V/4V ​​manifold magnetventil Produktkarakteristika ：

1. Det kan integrere en samlet række retningsbestemte kontrolventiler i en ventilgruppe, hvilket sparer plads og omkostninger.

2. Det har samlet indtag, udstødning og ledninger, hvilket gør det nemt at finde fejl.

3.. Det er fleksibelt i kombination og har stærk udvidelsesevne, hvilket muliggør vilkårlig kombination eller udvidelse af antallet af tilsluttede retningsbestemte kontrolventiler

Opmærksomhed:

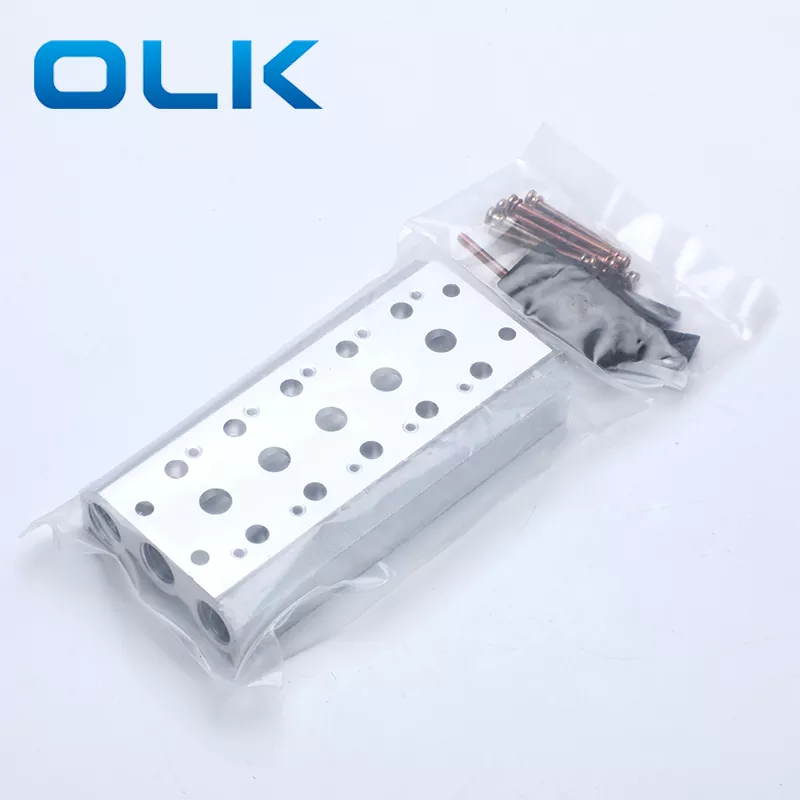

1.3V-manifold magnetventilsæt indeholder manifold, tætning og skrue;

2.3V magnetventilventil Manifold Blank pladesæt indeholder tom plade og skrue.

3.N Når den installerer pakningen mellem den pneumatiske magnetventil og ventilpladen, skal den fremspringende del installeres mod nedad for at undgå luftlækage.

FAQS:

1.Hvad er funktionen af ​​blanke plader i magnetventilgrupper?

Forsegl ubrugt positioner: Den tomme plade bruges til at dække reserverede positioner i ventilmanifolden, hvor der ikke er installeret nogen magnetventil i øjeblikket, hvilket forhindrer luftlækage og indtrængen af ​​støv eller affald. Det sikrer den samlede lufttæthed af ventilenheden. Den tomme plade giver mulighed for let fremtidig udvidelse eller rekonfiguration uden behov for at erstatte hele manifolden, reducere vedligeholdelsesomkostninger. I visse tilfælde kan den tomme plade også bruges til at isolere specifikke kanaler for sikkerhed, eller når et afsnit af systemet midlertidigt ikke er i brug.

2. hvad 's rørledninger af 3V 4V -manifoldventilen

En enkelt pneumatisk ventil eller en magnetventilbase -busbar, der er to typer rør med eksterne rør: direkte rør og basisrør.
