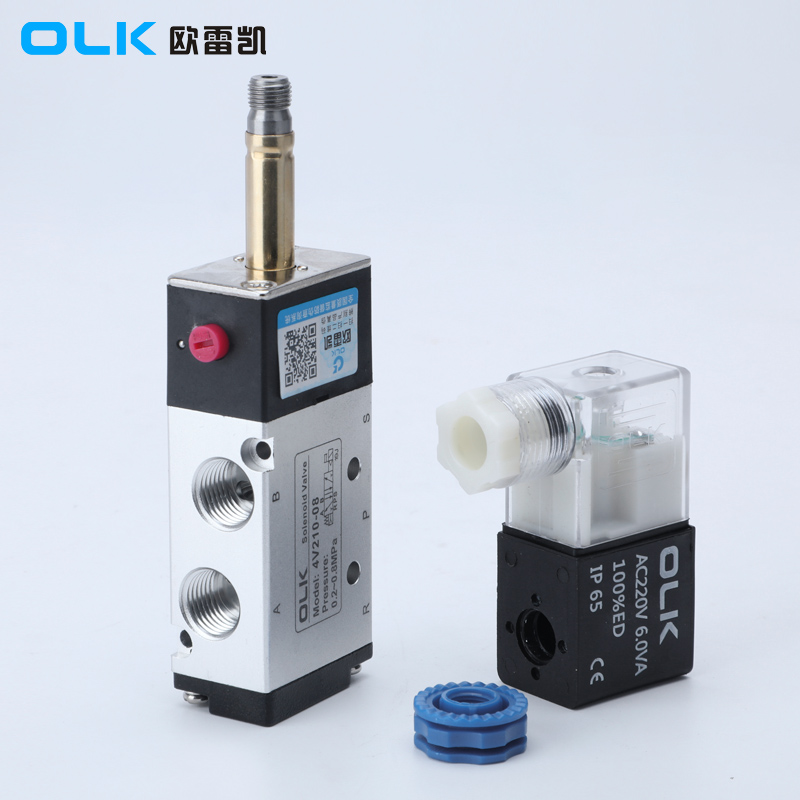

Forskellen mellem de tre ventiltyper på 5/3Magnetventiler
Ved bestilling 5/3magnetventiler, bortset fra enkelt og dobbelt elektrisk styring, er der tre konfigurationer: C (dobbelt-solenoid 5/3-vejs lukket center), E (dobbelt-solenoid 5/3-vejs udstødningscenter) og P (dobbelt-solenoid5/3-vejs tryk centrum).
| 5/3 vejmagnetventilsymbol | Bestillingskode |
|
|
 |

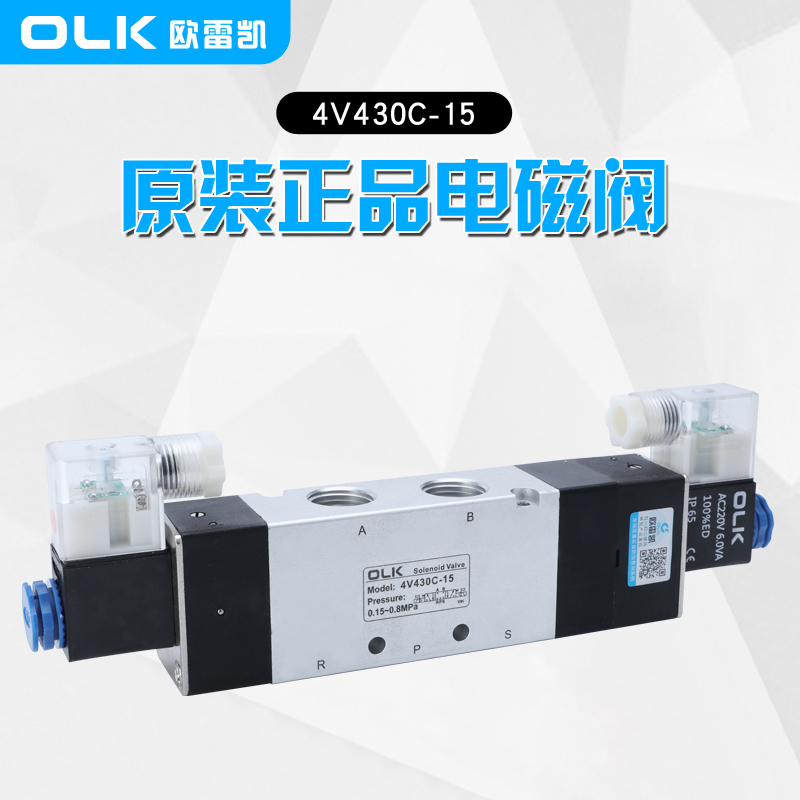

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dobbelt-magnet 5/3-vejs lukket center |
5/3 ventil i normalt lukket stilling. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dobbelt-solenoid 5/3 vejs udstødningscenter |
5/3 ventil i normalt åben position. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dobbelt-solenoid5/3-vejs trykcenter |
5/3 ventil i udstødningsposition. |
Tryk ved port P (forsyningstryk):
Dette refererer til trykket ved magnetventilens indgangsport (normalt mærket som P). Dette tryk er drivkraften til at kontrollere væskestrømmen, når ventilen åbner eller lukker.
I trykcenterkonfigurationen er trykket ved indløbsporten (P) højere end ved andre porte (såsom A eller B), og styresystemet dirigerer dette tryk til den passende kanal.
Midtposition udstødning:
Dette beskriver tilstanden afmagnetventilnår i midterposition. For tre-positions magnetventiler, når spolen er i midterpositionen, kan alle porte (såsom P, A og B) være forbundet med hinanden, eller specifikke porte kan danne en lækagebane.
I en typisk udstødningskonfiguration i midterposition kan trykket fra porte A eller B vende tilbage til udstødningsporten (normalt mærket R eller T) og frigive trykket. Dette design bruges i nogle applikationer for at forhindre overdreven trykopbygning i systemet, når der ikke er noget styresignal til stede.
Lukket center:
I den lukkede centerkonfiguration er alle porte på magnetventilen forseglet, når de er i midterposition, hvilket betyder, at ingen væske kan strømme gennem nogen porte.
Dette design bruges typisk i situationer, hvor det er nødvendigt at opretholde trykket eller forhindre uønsket væskestrøm, når systemet er i midterpositionen.
Oversigt:
Trykcenter: Refererer til det tryk, der påføres vedmagnetventilerfjord.
Udstødningscenter: Beskriver en tilstand, hvor væske kan udtømmes fra en eller flere porte i midterpositionen.
Lukket center: Beskriver en tilstand, hvor alle porte er forseglet, hvilket forhindrer væskestrøm i midterpositionen.
Fordele ved en 5/3 magnetventil sammenlignet med en 5/2 magnetventil:
Flere mellempositionsmuligheder:
En 5/3 magnetventil har tre arbejdspositioner, hvor midterpositionen kan konfigureres til forskellige tilstande (såsom tryk, udstødning eller lukket).
Denne fleksibilitet gør det muligt at opretholde trykket, udtømme trykket eller fuldstændigt forsegle systemet, når ventilen er deaktiveret eller i en nødsituation, hvilket giver flere kontrolmuligheder til forskellige applikationer.
Forbedret sikkerhed og kontrol:
5/3 magnetventilen kan vælge at opretholde tryk eller udstødningstryk i midterpositionen, hvilket giver beskyttelse i sikkerhedskritiske applikationer mod utilsigtede handlinger. For eksempel, i tilfælde af strømsvigt eller tab af styresignal, kan valg af en passende midterposition beskytte udstyr og personale.
En 5/2 magnetventil kan, når signalet mister, kun vende tilbage til sin oprindelige position og kan ikke tilbyde tilsvarende beskyttelse.
Forebyggelse af cylinderpåvirkning:
Midterpositionen af en 5/3 magnetventil kan bruges til at afbøde påvirkningen af cylinderen, når du skifter retning. For eksempel kan valg af en midterposition af udstødningstypen tillade delvis trykudløsning, når du skifter retning, undgå stød på grund af pludselig stop eller start og derved forlænge udstyrets levetid.
En 5/2magnetventilmangler denne funktion, da den kun hurtigt kan skifte mellem to retninger, hvilket i nogle tilfælde kan forårsage stød og slid på udstyret.
Konklusion:
5/3-magnetventilen tilbyder betydelige fordele med hensyn til fleksibilitet, sikkerhed, støddæmpning og kompleks kontrol sammenlignet med 5/2-magnetventilen. Dette gør det meget værdifuldt i applikationer, der kræver flere driftstilstande, øget sikkerhed og reduceret udstyrspåvirkning. I mellemtiden bruges 5/2 magnetventilen med sin enklere struktur og lavere omkostninger normalt i systemer, hvor kompleks styring ikke er påkrævet.
-
