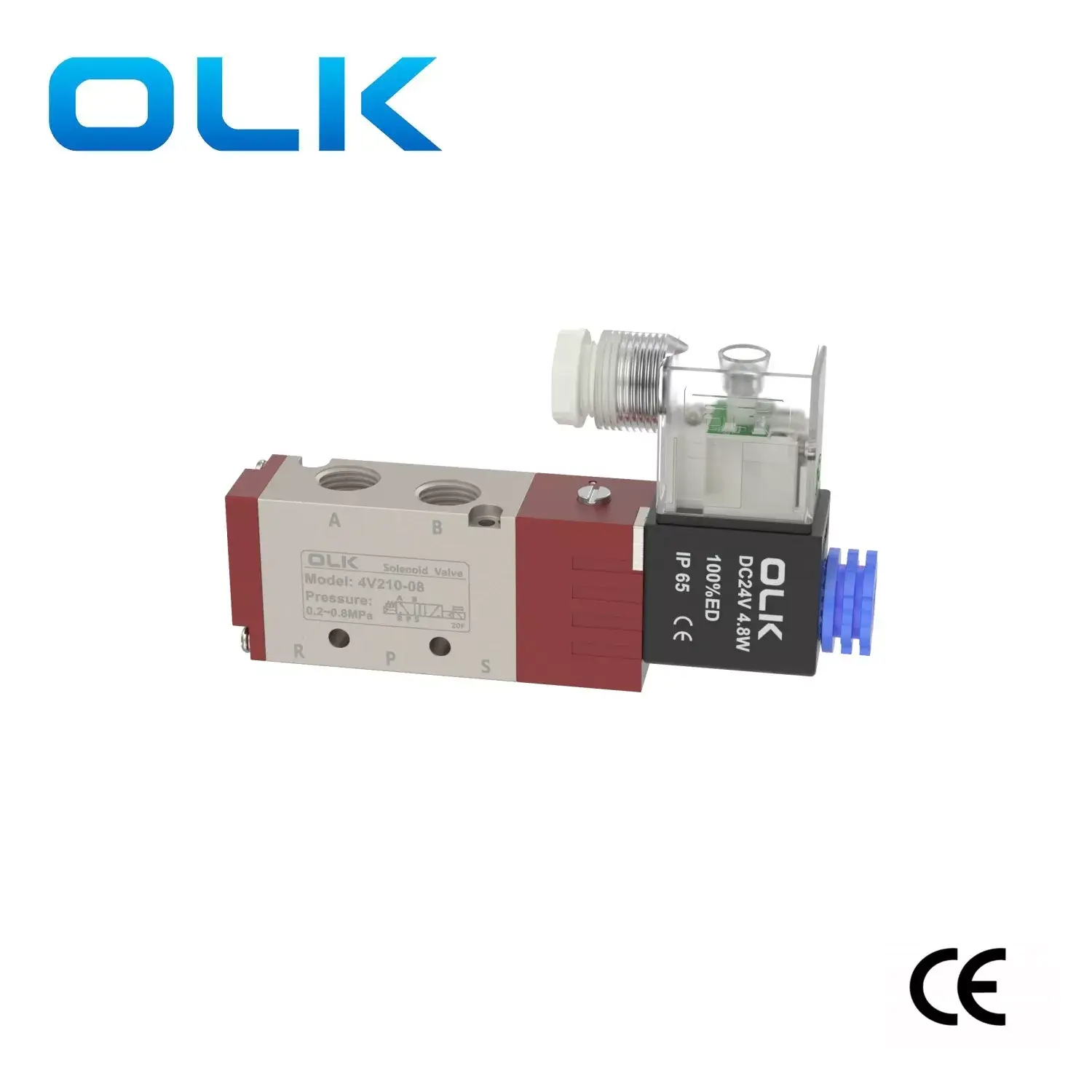

4V serie magnetventil 5-vejs

Model:4V210-08

OLK er en af de berømte pneumatiske magnetventilproducenter og leverandører i Kina. Vores fabrik er specialiseret i fremstilling af 4V Series magnetventil 5-vejs. Velkommen til at købe 4V-serien pilotbetjent 5-vejs magnetventil fra OLK. Hver anmodning fra kunder besvares inden for 24 timer.

Brand:
OLK
Function:
5/2 way,5/3 way
Working-Pressure:
0.15-0.8Mpa
Voltage:
220VAC/110VAC/24VAC/24VDC/12VDC
Protection class:
IP65
Action:
Internal Pilot Operated

Send forespørgsel Download PDF

Produkt beskrivelse

4V-seriens magnetventil 5-vejs magnetventil er en væskeretningsventil, der er egnet til luft som arbejdsmedie.

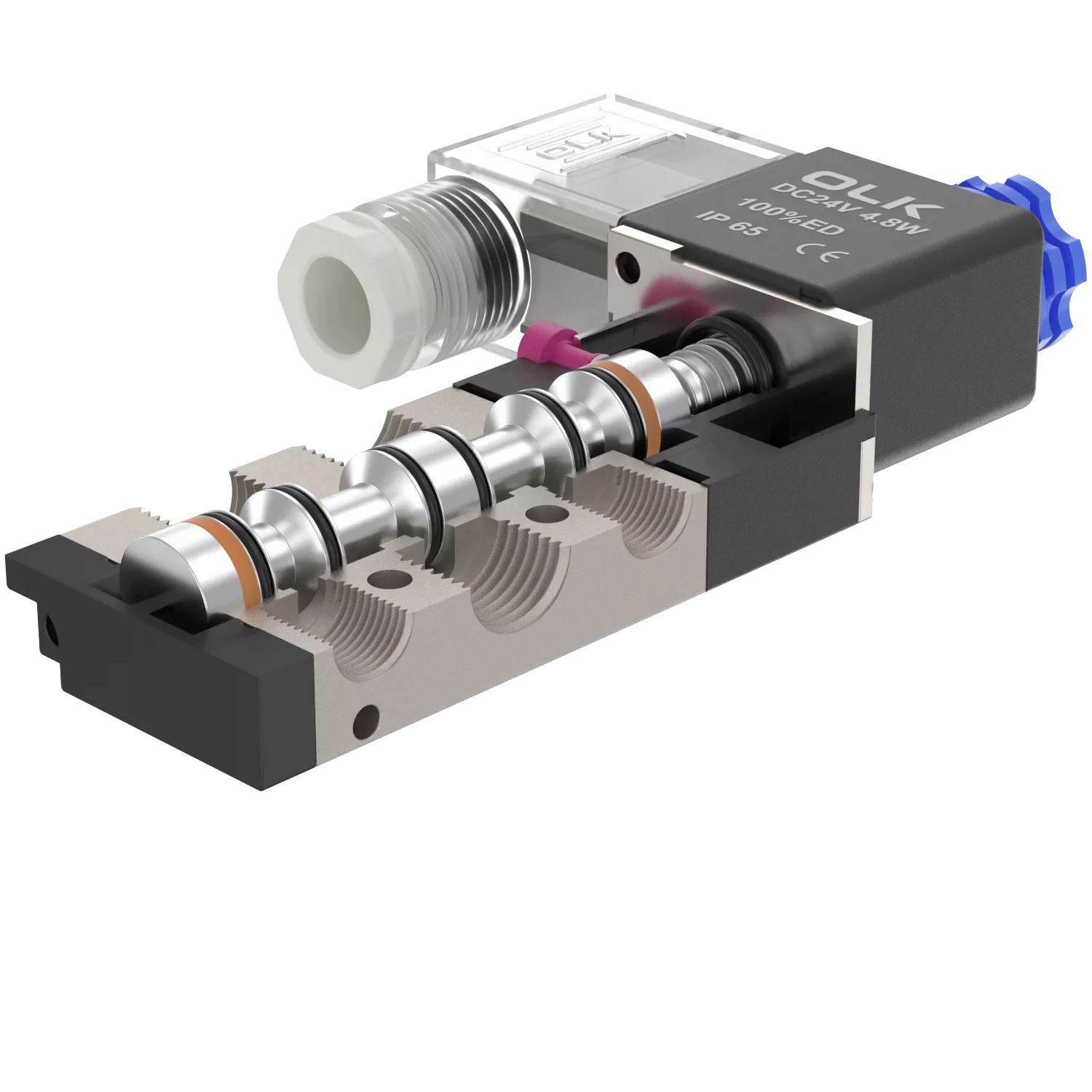

5-vejs 4V-seriens magnetventilhus er lavet af aluminiumslegering og inkorporerer materialer af høj kvalitet, såsom klasse A støvtætte pilothoveder, Mitsubishi tætningskomponenter og ikke-frysende smøreolie. Den kan bevare sin funktionalitet i barske arbejdsmiljøer. Denne ventil har gennemgået streng EMC- og LVD-overensstemmelsestest og opnået CE-certificering, der opfylder de højeste sikkerheds- og kvalitetsstandarder.

Produktet accepterer tilpassede udseendefarver, hvilket giver brugerne mulighed for hurtigt at identificere produktet i komplekse integrerede systemmiljøer.

Standardgrænsefladerne til 4V-seriens magnetventiler er M5, G1/8, G1/4, G3/8, G1/2, fås i integrerede sæt for nem installation. Der er flere muligheder for driftsspændinger, afhængigt af det specifikke applikationsscenarie, for at vælge den passende spændingseffekt.

4V-seriens magnetventiler Ouleikai (OLK) er meget udbredt i forskellige industrielle scenarier, såsom emballageautomatisering, medicinske maskiner, tekstiludstyr, hvilket giver pålidelige løsninger til din produktionslinje.

SYMBOL:

4V	2	10	08	10:10mm	EX-P
MODEL	KODE	VENTILTYPE	PORT STØRRELSE	SPÆNDING	Ledningsmetode
4V:2 position 5 vejs /2 position 5 vejs magnetventil	1:100 serie	10:enkelt magnetventil 5/2 vejs	M5: M5X0,8	A: AC22C	Blank:DIN
	2:200 serie	20:dobbelt magnetventil 5/2 vejs	06:G1/8	B: DC24V	I: Linje
	3:300-serien	30C:dobbelt solenoide 5/3-vejs lukket center	08:G1/4	C: AC110V
	4:400 seires	30E:dobbelt solenoide 5/3 vejs udstødningscenter	10:G3/8	E: AC24V
		30P: dobbelt magnetventil 5/3-vejs trykcenter	15:G1/2	F: DC12V

OULEIKAI 4v magnetventil 5-vejs CE-CERTIFIKAT Produktegenskaber

Produktegenskaber:

1. Pilottilstand: eksterne og interne muligheder tilgængelige;

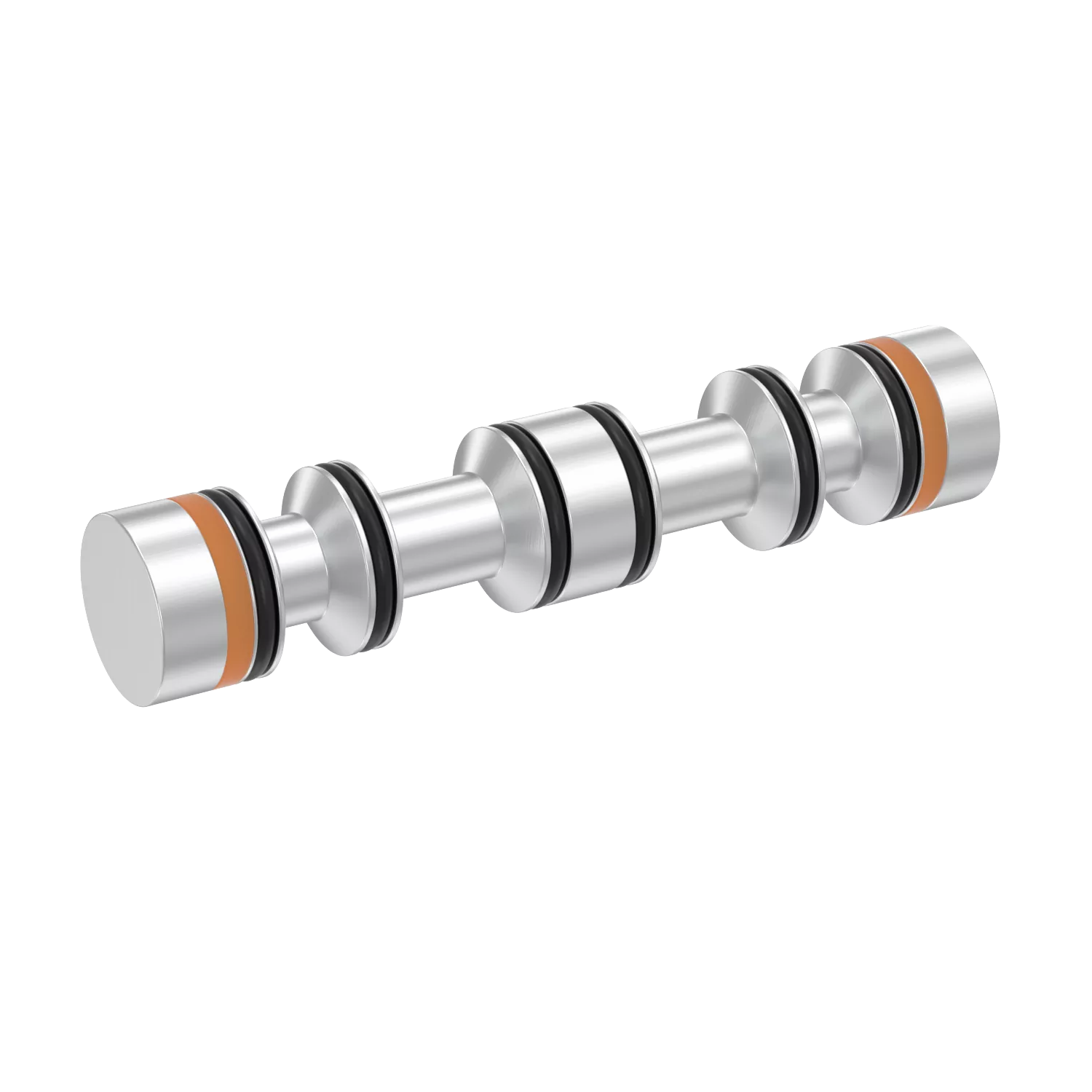

2.. Stempel-type struktur, fremragende tætning, følsom respons;

3. Magnetventiler med tre positioner tilbyder tre centrale funktioner at vælge imellem:

4. Dual-head to-position magnetventiler har hukommelsesfunktion;

5. Indvendige huller behandlet med specielle teknikker, lav friktionsmodstand, lavt starttryk, lang levetid;

6.intet behov for oliesmøring;

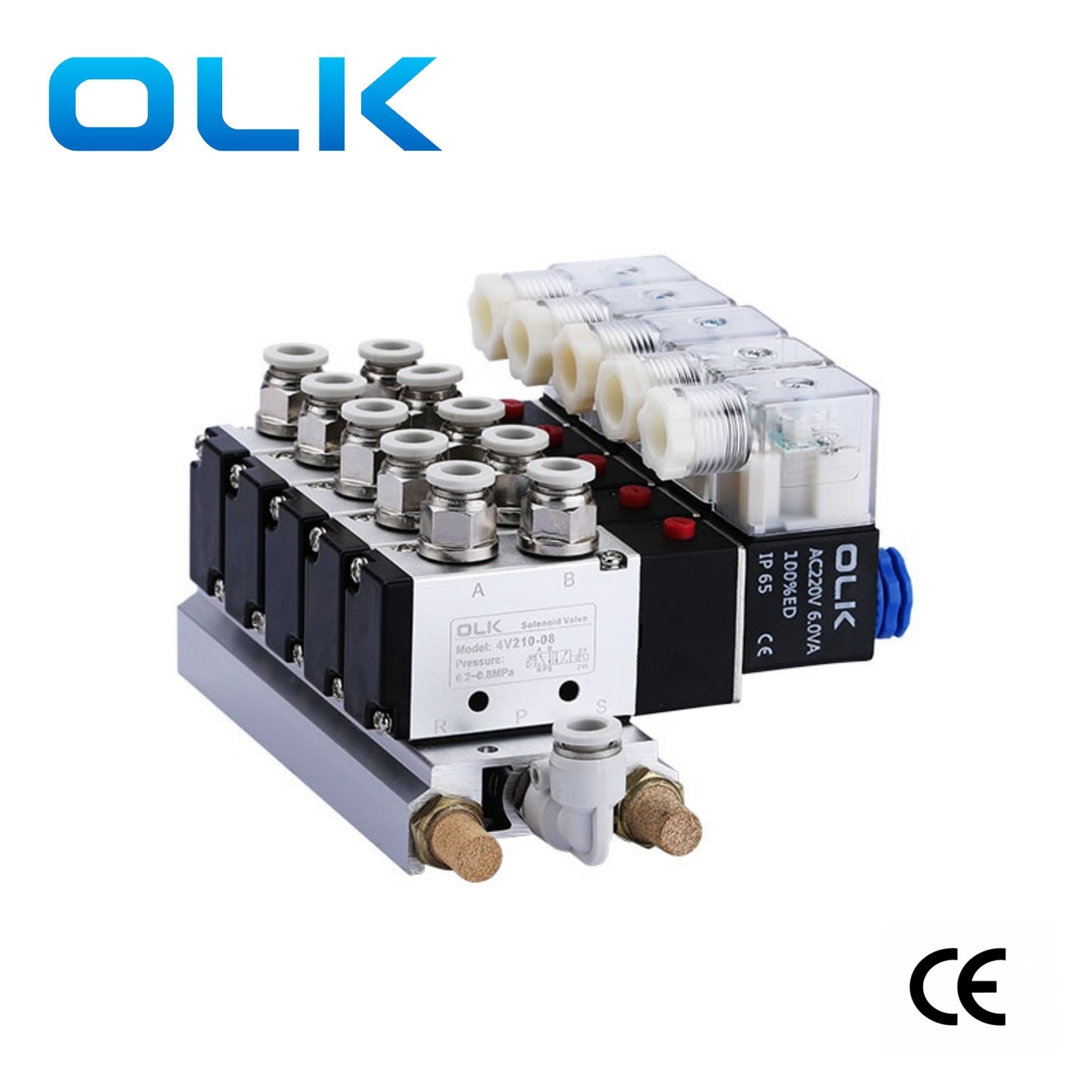

7.Kan integreres med bundpladeventilsamling, hvilket sparer installationsplads;

8. Udstyret med manuel enhed til nem installation og fejlretning;

9. Flere standardspændingsniveauer tilgængelige for valg.

4V magnetventil 5-vejs CE-CERTIFIKATGenerelle parametre

arbejdsmedium	Luft (filtreret gennem et filter over 40μm)
Handling	Pilot type
smøring	unødvendig
Arbejdstrykområde MPa(psi)	Indtag=udløb=M5
Garanteret trykmodstand	1,5 MPa (215 psi)
Arbejdstemperatur °C	-20-70
0~0,8 (0~114)	aluminiumslegering
Standard spænding	AC220V, AC110V, AC24V, DC24V, DC12V
Brug spændingsområde	AC:±15％DC:±10％
strømforbrug	AC: 3VA DC: 3W
beskyttelsesniveau	IP65 (DIN40050)
2-position 2-vejs	Klasse B
Tilslutningstype	DIN-stikdåsetype, udtagstype
Excitationstid	5 gange/sekund

4V magnetventil 5-vejs CE-CERTIFIKAT forskellige parametre

model	Port diameter	antal stillinger	højeste driftsfrekvens	Effektivt tværsnitsareal mm² (CV-værdi)
4V110-M5	Indtag=udløb=M5	2 position 5 vejs	5 gange/sekund	5,5(0,31)
4V120-M5	Indtag=udløb=M5	2 position 5 vejs	5 gange/sekund	5,5(0,31)
4V130C-M5	Indtag=udløb=M5	Tre position fem vej	3 gange/sekund	5,0(0,28)
4V130E-M5	Indtag=udløb=M5	Tre position fem vej	3 gange/sekund	5,0(0,28)
4V130P-M5	Indtag=udløb=M5	Tre position fem vej	3 gange/sekund	5,0(0,28)
4V110-06	Indtag=udtag=G1/8	2 position 5 vejs	5 gange/sekund	12,0(0,67)
4V120-06	Indtag=udtag=G1/8	2 position 5 vejs	5 gange/sekund	12,0(0,67)
4V130C-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	9,0 (0,50)
4V130E-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	9,0 (0,50)
4V130P-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	9,0 (0,50)
Pneumatik seri SC	Indtag=udtag=G1/8	2 position 5 vejs	5 gange/sekund	14,0 (0,78)
4v220-06	Indtag=udtag=G1/8	2 position 5 vejs	5 gange/sekund	14,0 (0,78)
4v230C-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4v230E-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4v230P-06	Indtag=udtag=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4v210-08	Indløb=Udløb=G1/4 Udstødning=G1/8	2 position 5 vejs	5 gange/sekund	16,0 (0,89)
4v220-08	Indløb=Udløb=G1/4 Udstødning=G1/8	2 position 5 vejs	5 gange/sekund	16,0 (0,89)
4v230C-08	Indløb=Udløb=G1/4 Udstødning=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4v230E-08	Indløb=Udløb=G1/4 Udstødning=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4v230P-08	Indløb=Udløb=G1/4 Udstødning=G1/8	Tre position fem vej	3 gange/sekund	12,0(0,67)
4V310-08	Indtag=udtag=G1/4	2 position 5 vejs	4/sek	25,0(1,40)
4V320-08	Indtag=udtag=G1/4	2 position 5 vejs	4/sek	25,0(1,40)
4V330C-08	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V330E-08	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V330P-08	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V310-10	Indtag=udtag=G1/4	2 position 5 vejs	4/sek	30(1,68)
4V320-10	Indtag=udtag=G1/4	2 position 5 vejs	4/sek	30(1,68)
4V330C-10	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V330E-10	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V330P-10	Indløb=Udløb=G3/8 Udstødning=G1/4	Tre position fem vej	3 gange/sekund	18,0 (1,00)
4V410-15	Indtag=udløb=G1/2	2 position 5 vejs	3 gange/sekund	50,0(2,79)
4V420-15	Indtag=udløb=G1/2	2 position 5 vejs	3 gange/sekund	50,0(2,79)
4V430C-15	Indtag=udløb=G1/2	Tre position fem vej	3 gange/sekund	30(1,68)
4V430E-15	Indtag=udløb=G1/2	Tre position fem vej	3 gange/sekund	30(1,68)
4V430P-15	Indtag=udløb=G1/2	Tre position fem vej	3 gange/sekund	30(1,68)

Ofte stillede spørgsmål:

8. Udstyret med manuel enhed til nem installation og fejlretning;

Max handlingsfrekvens 5 gange/sekund.

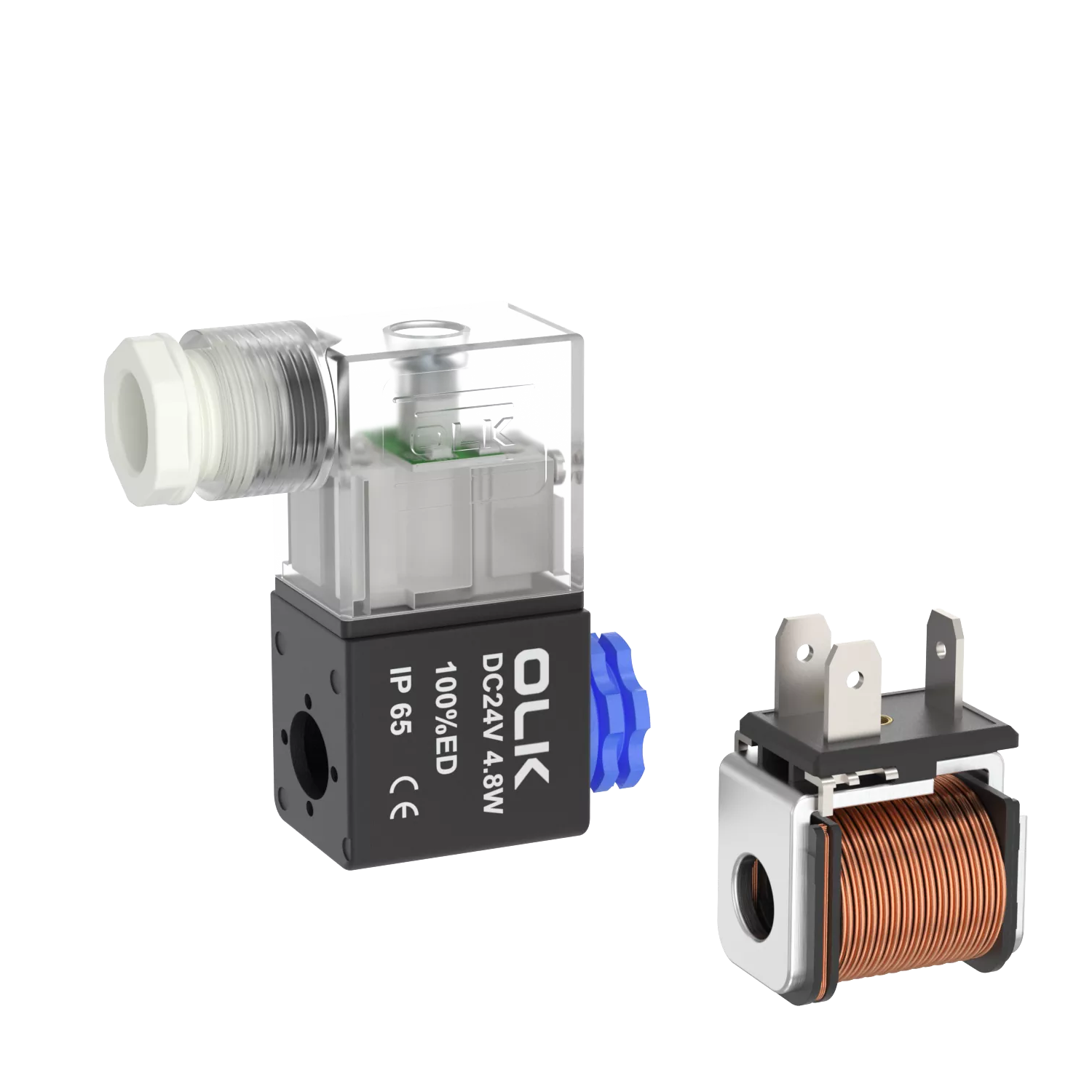

2. Kan 4V-seriens magnetventil 5-vejs tændes i lang tid?

JA, vores spole er 100% ED.

3. Hvordan kan man forbedre levetiden for 4V magnetventiler?

Foreslået olie-vand udskiller til filtrering af fugt og urenheder i luften

4V magnetventil 5-vejs CE-CERTIFIKATGenerelle parametre

Det sker ikke, fordi spolen kan justeres ved at skrue møtrikken af

5.Forskellen mellem spænding AC og DC?

DC er jævnstrøm, AC er vekselstrøm. Generelt er husholdningselektricitet AC220V

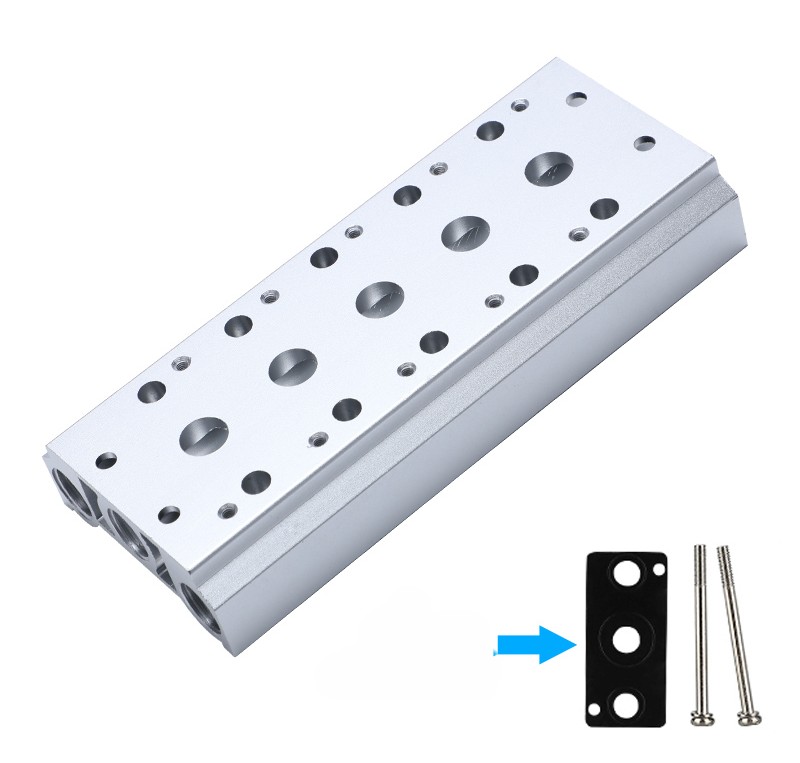

Relateret tilbehør til 4V200-seriens magnetventiler: Fittings og manifolder

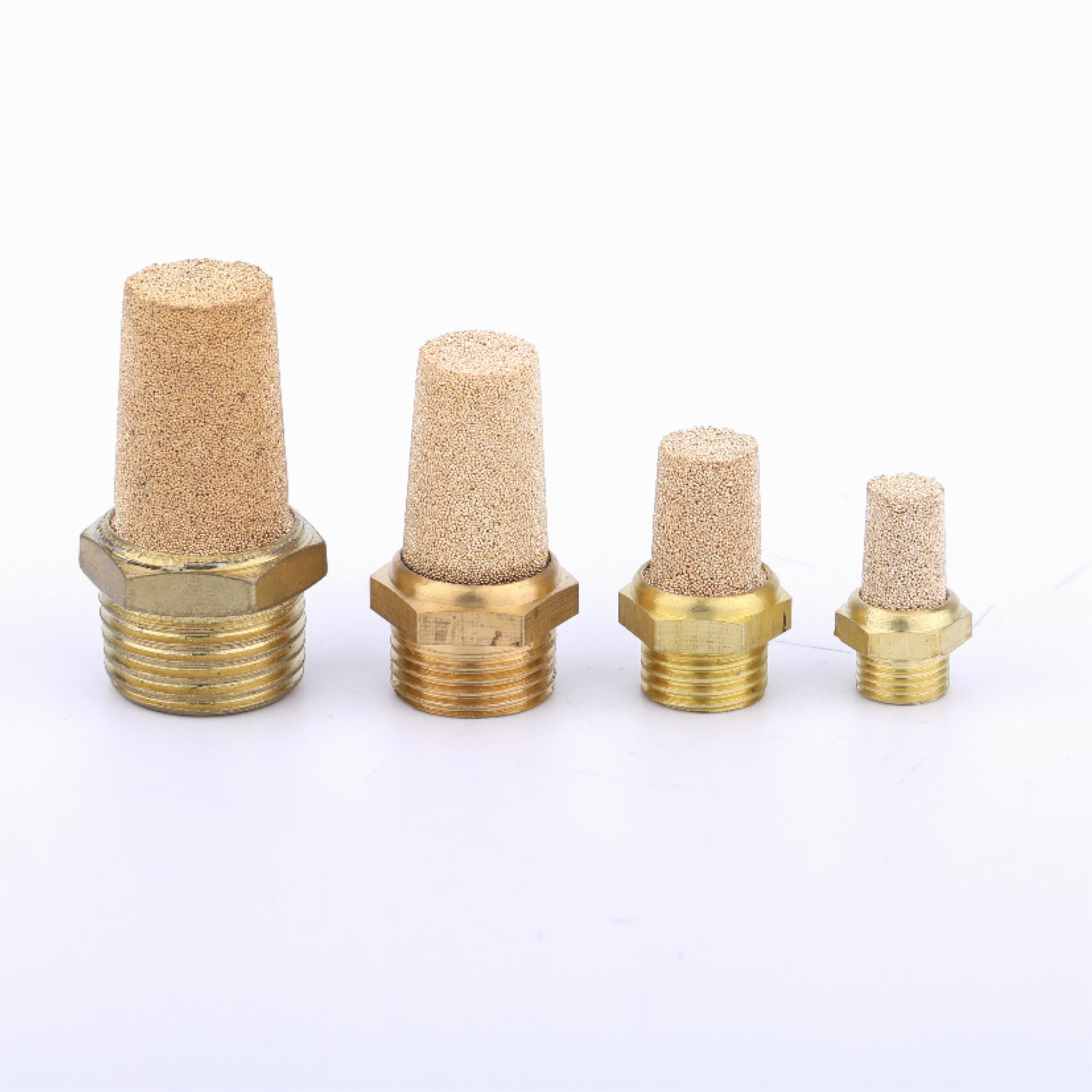

	PC montering	PL montering	4V200 serie manifold	tårntype lyddæmper
