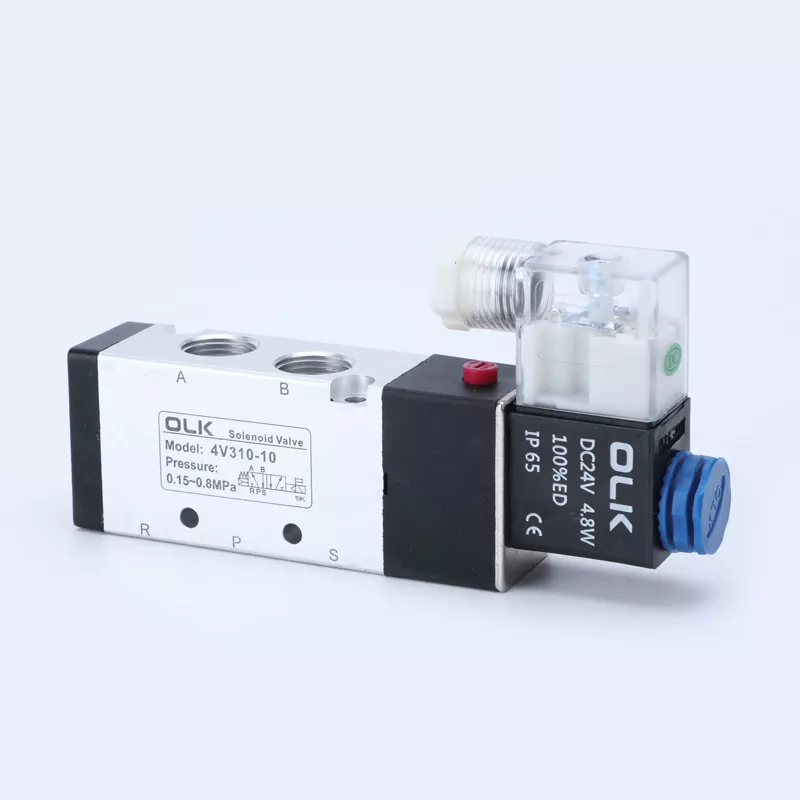

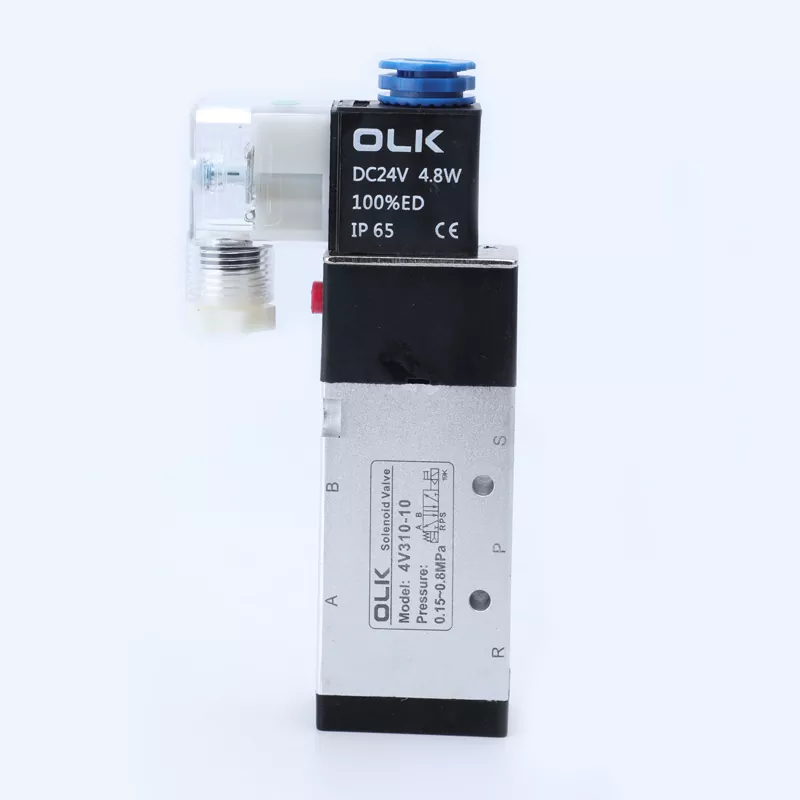

OLK 4V300 Magnetventil 5 Vej, 5/2way, 5/3 Vej pneumatisk magnetventil. Den indre væg i 4V300-serien Magnetventil er glat, tætningsringen er holdbar og slidbestandig, og den kan bruges i en længere tid. Solenoidventilforseglingsringen med lav modstand har højfrekvensstabilitet.
Holdbar og ikke let beskadiget/energibesparelse og lavt tab/egnet til forskellige lejligheder
4V300 -serien Magnetventil 5 Vej symbol:
|
Bestillingskode |
|
|
|||
|
|
|
|
|||
|
4v |
3 |
10 |
10 |
AC110V |
|
|
Model |
Kode |
ventiltype |
portstørrelse |
spænding |
Eksplosionsikker spole |
|
4V: Sports2 (3) Positionsmagnetventil |
3: 300 -serien |
10: enkelt magnetventil 5/2 vej |
08: G1/4 |
AC220V |
Nej: DIN -type |
|
|
|

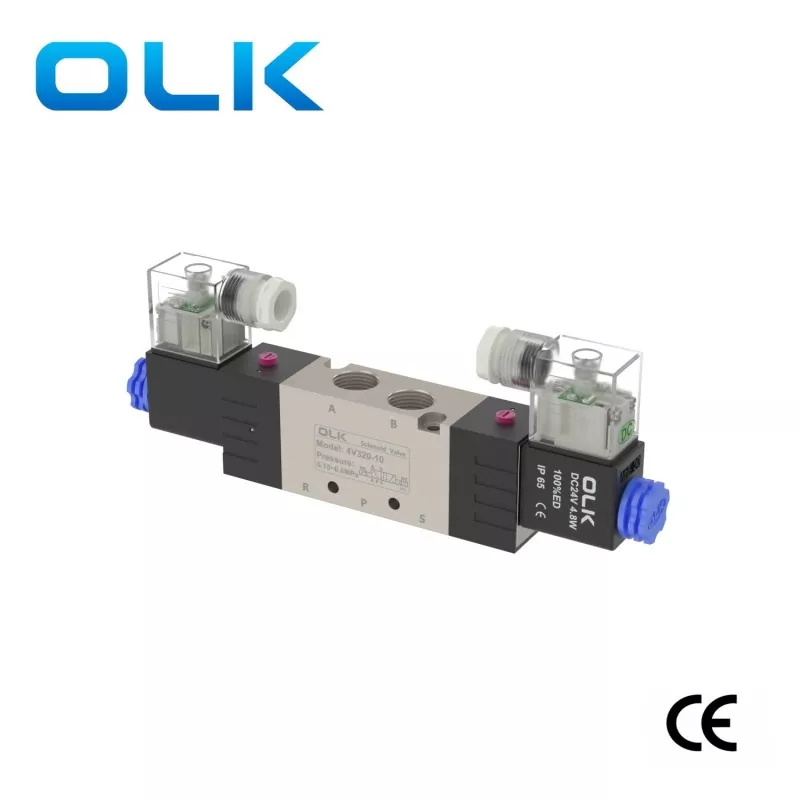

20: Dobbelt magnetventil 5/2 vej |
10: G3/8 |
DC24V |
I: Linjetype |
|
|
|
30c: Dobbelt magnetventil Vlave5/3way lukket center |
|
AC110V |
|
|
|
|
30E: Dobbelt magnetventil Vlave5/3way udstødningscenter |
|
AC24V |
|
|
|
|
30P: Dobbelt magnetventil 5/3 vej trykcenter |
|
DC12V |
|
|
Model |
4v310-08 4v320-08 |
4V330-08 4V330E-08 4V330P-08 |
4v310-10 4v320-10 |
4V330C-10 4V330E-10 4V330P-10 |
|
Arbejdsmedium |
Luft （Filtrer gennem en filterskærm på over 40μm） |
|||
|
Handlingstilstand |
Intern pilottype |
|||
|
portstørrelse |
Indløb = outlet = udstødningsport = g1/4 |
Indløb = outlet == G1/8 udstødningsport = G1/4 |
||
|
Effektivt tværsnitsareal |
25mm² （cv = 1,4） |
18,0 mm² （cv = 1） |
30,0 mm² （cv = 1,68） |
18,0 mm² （cv = 1,0） |
|
Positioner |
5/2 Port |
5/3 Port |
5/2 Port |
5/2 Port |
|
Trykområde |
0,15-0,8 MPa (21-114psi) |
|||
|
Bevistryk |
1,5MPa (215psi) |
|||
|
Arbejdstryk |
‘-20-70 ℃ |
|||
|
Kropsmateriale |
Aluminiumslegering |
|||
|
Smøring |
Intet behov |
|||
|
Max.Operater frekvens |
5 gange/sekund |
3 gange/sekund |
5 gange/sekund |
3 gange/sekund |
|
Vægt |
4v310-08: 310g 4v320-08: 400g |
450 g |
4V310-10: 310G 4V320-10: 400G |
450 g |
