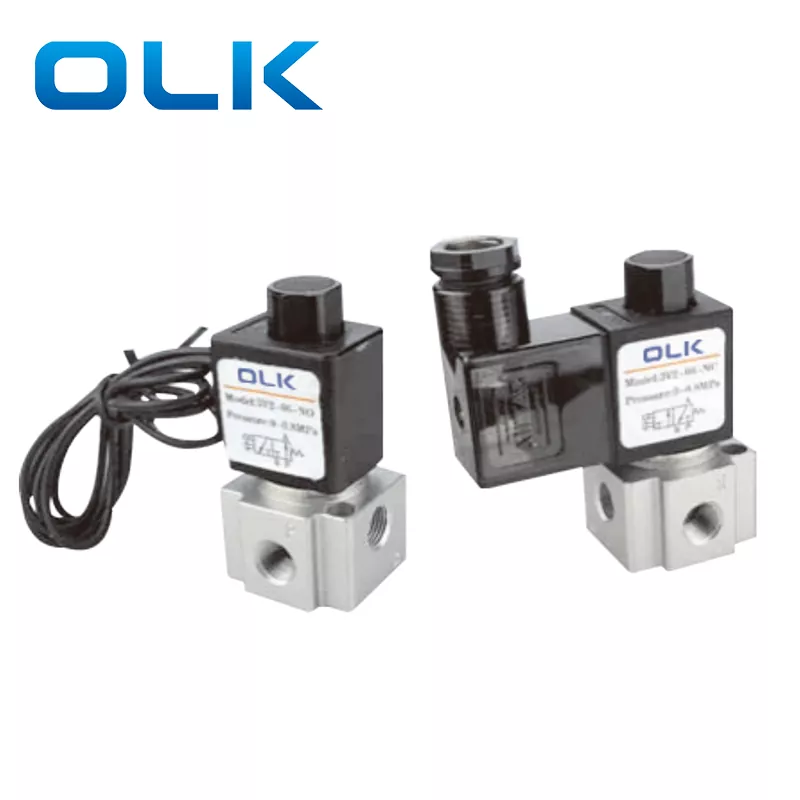

3V2 magnetventilen er lille, let og nem at installere. Dens krop er lavet af stærkt aluminium, som modstår rust og skader. Ventilen bruger en pålidelig magnetspole med muligheder for DC12V, DC24V, AC110V eller AC220V strøm.
Denne OLK-mærke 3V2 magnetventil fungerer godt til medium-flow luftkontrol. Den skifter hurtigt, bruger lidt strøm og holder længe. Det kan være normalt lukket (NC), normalt åbent (NO) eller dobbelt-solenoid. Det bruges ofte i automationslinjer, pakkemaskiner, trykkemaskiner og fødevaremaskiner. Dens lille størrelse gør den perfekt til trange rum.
1.Direktevirkende struktur med følsom kobling.

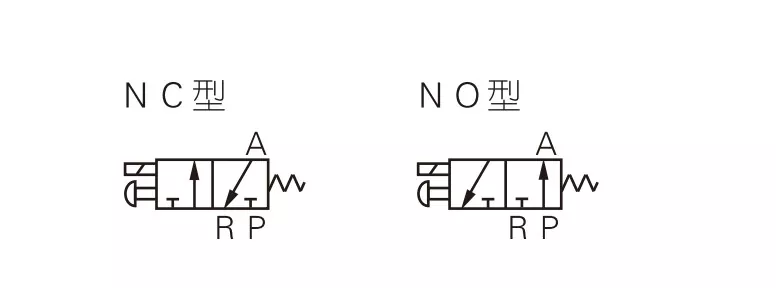

2. Normalt lukkede (NC) og normalt åbne (NO) typer tilgængelige.
3. Koaksialt afspærringsdesign for god tætning og stort flow.
4.Ingen smøring påkrævet.
5. Udstyret med en manuel tilsidesættelse for nem installation og test.
6.Multiple standard spændingsmuligheder tilgængelige.
|
Bestillingskode |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kode |
|
Port størrelse |
Fungerende type |
Standard spænding |
Elektrisk indgang |
Trådtype |
|
|
3V:2 position 3 vejs |
2:2 serie |
|
06:G1/8 |
NC: normalt lukket |
A: AC220V |
Blank:DIN type |
Blank: G |
|
|
|
|
|
08:G1/4 |
NEJ: normalt åbnet |
B: DC24V |
I: Linjetype |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
3V206 |
3V208 |
|
Arbejdsmedium |
Luft (filtreret med 40 μm eller derover filter) |
Luft (filtreret med 40 μm eller derover filter) |
|
Fungerende type |
Direkte skuespil |
|
|
Port størrelse |
G1/8 |
G1/4 |
|
Position & Vej |
2 Position 3-vejs |
|
|
Effektivt område |
3,2 mm²(Cv = 0,18) |
Forsænket skrue |
|
Smøring |
Ikke påkrævet |
|
|
Driftstrykområde |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Bevistryk |
1,5 MPa (215 psi) |
|
|
Driftstemperatur (℃) |
-20 ~ 70 |
|
|
Kropsmateriale |
Aluminiumslegering |
|
|
Standard spænding |
AC220V AC110 AC24V DC24V DC12V |
|
Spændingsområde |
AC：±15% DC:±10% |
|
Strømforbrug |
AC:7VA DC:7,0W |
|
Beskyttelsesklasse |
IP65 (DIN40050) |
|
Isoleringsgrad |
B niveau |
|
Tilslutningstype |
DIN stiktype/linjetype |
|
Min. Excitationstid |
0,05 sek |
|

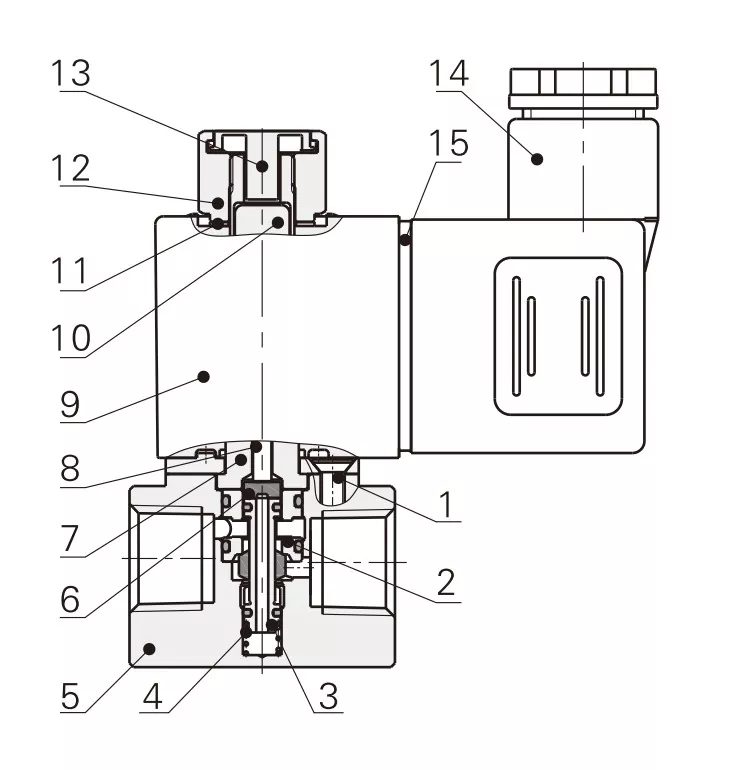

Ingen. |
Navn |
|
1 |
Forsænket skrue |
|
2 |
Afstandshylster |
|
3 |
Kernesamling |
|
4 |
Forår |
|
5 |
Legeme |
|
6 |
Pakning |
|
7 |
Solenoid samling |
|
8 |
Stempelstang |
|
9 |
Spole |
|
10 |
Flytende jernkerne |
|
11 |
Fast spændeskive |
|
12 |
Fast møtrik |
|
13 |
Kernesamling |
|
14 |
Terminal |
|
15 |
Terminal pakning |
|
Punkt |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Arbejdsmedium |
Luft |
Luft, vand, olie |
Luft |
Luft |
|
Oprindelig tilstand: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
Aktiveringstype |
Direkte skuespil |
Direkte skuespil |
Direkte skuespil |
Direkte skuespil |
|
Port størrelse |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Position & Vej |
3 Port 2 Position |
2 Port 2 Position |
3 Port 2 Position |
3 Port 2 Position |
|
Smøring |
Ikke påkrævet |
Ikke påkrævet |
Ikke påkrævet |
Ikke påkrævet |
|
Arbejdstryk |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Bevistryk |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
åbningsstørrelse |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (stor luftstrøm) |
Q: Hvad er den vigtigste forskel mellem 3V2 og 3V3 magnetventil?
A: 3V2: mellemstrøm, passer til lille pneumatisk kontrolsystem
3V3: højt flow, passer til flere cylindre eller højflow applikationer.
Strukturforskel: 3V3 har en større krop og kan klare højere tryk og flow.
Q: Hvad er størrelsen på 3V2 magnetventilåbningen?
A: 3V2-06 ventilåbningsstørrelse er 3,2 mm; 3V2-06 ventilåbningsstørrelse er 3,4 mm
Q: Hvilke produkter kan OLK 3V2 erstatte?
A: OLK 3V2 kan erstatte AIRTAC 3V2-seriens magnetventiler med samme funktion og lignende specifikationer.
