En trykmåler er et instrument, der bruges til at måle trykket højere end atmosfærisk tryk.

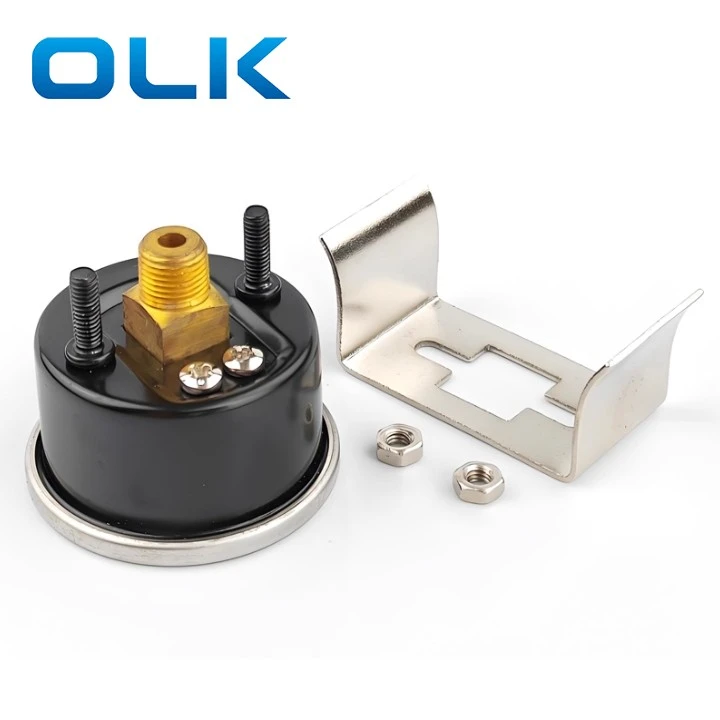

GU -trykmåler af Airtac Type har en messingtrådforbindelse, rustfrit stålramme, sort kasse, matchende beslag og to nødder.

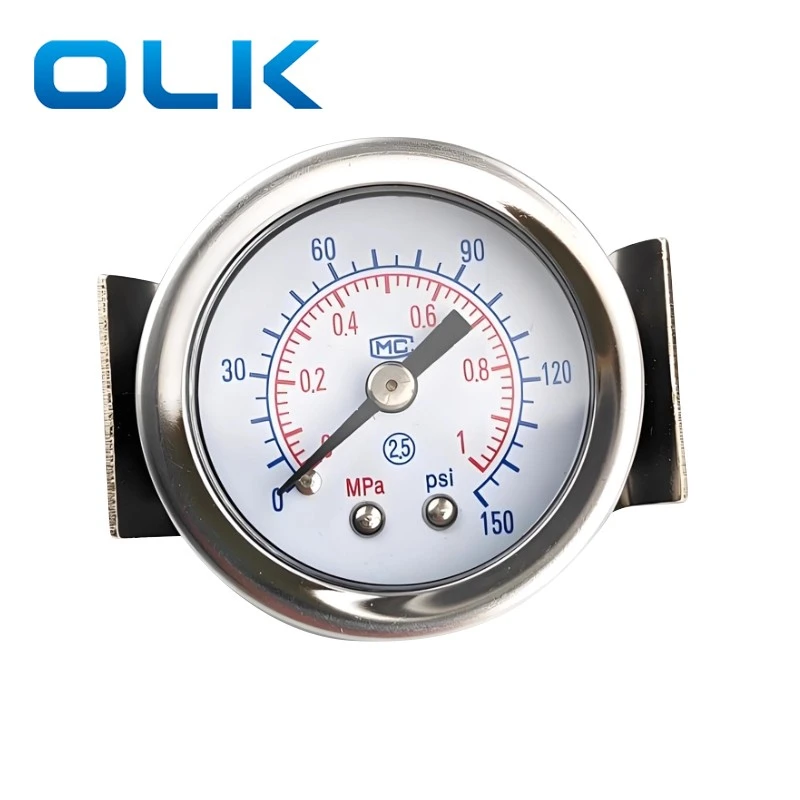

Displayet med dobbelt skala giver klarere aflæsninger, og markøren bevæger sig mere præcist.
· Klar display: Stort urskive design med dobbelt skala, let at læse.
· Stærk konstruktion: stålkasse med vindue med høj gennemsigtighed, påvirkningsresistent og vibrationssikker.
· Forskellige specifikationer: Fås i flere trykområder og portstørrelser (inklusive 1/8 "og 1/4").
· Brede anvendelser: Velegnet til filterregulatorer, luftforberedelsesenheder og pneumatisk udstyr.
|
Bestillingskode |
|||
|
G |
U |
- |
40 |
|
Model |
Monteringstypekode |
|
Opkaldsdiameter |
|
G: Trykmåler |
S: Standardmontering |
|
40: 40 mm |
|
|
F: Flangemontering |
|
50: 50 mm |
|
|
U: panelmontering |
|
60: 60 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
GU40 |
GU50 |
GU60 |
|
Væske |
Luft |
||
|
Portstørrelse |
1/8 |
1/4 |
1/4 |
|
Temperaturområde |
-40--70 ℃ |
||
|
Nøjagtighedsklasse |
2.5 |
||
|
Trykområdet for enheder og instruktioner |
N: 0 ~ 1,0MPa (standardtype); 0 ~ 0,4MPa (lavere tryktype) |
||
|
B: 0 ~ 10 bar (standardtype); 0 ~ 4 bar (lavere tryktype) |
|||
|
P: 0 ~ 140psi (standardtype); 0 ~ 60psi (lavere tryktype) |
|||
|
Z: 0 ~ 10 kgf/cm2og 0 ~ 140psi (dobbeltskala display, standardtype) 0 ~ 4 kgf/cm2and 0 ~ 60psi (dobbelt skala display, lavere tryktype) |
|||
|
Materiale af større dele |
Kerne: messing; skal: |
||
1.Hvis vand, olie eller andre væsker kommer inde i måleren, kan tryklæsningen være forkert.
2. Mød de øvre og nedre grænsepunkter for hånd. Hvis du bruger en lille skruetrækker eller andre værktøjer, skal du være forsigtig med ikke at ridse skiven eller bøje markøren.
3. Brug ikke steder med ætsende gas. Vinduet er lavet af plast, så lad det ikke røre ved kemikalier. Brug ikke steder med vibrationer eller chok.
4. Differentialtrykmåleren skal installeres lodret. Tilslut den "høje" port til højtrykssiden og den "lave" port til lavtrykssiden. Det bruges til at måle tryktabet af filtre for at vide, hvornår man skal ændre filterelementet.
5.Hvis du har brug for meget nøjagtig trykmåling, skal du bruge en præcisionstrykmåler.
6. Når man vælger en trykmåler, skal arbejdsområdet være ca. 20% lavere end det maksimale tryk, der er vist på måleren.
7.Hvis systemtrykket pludselig ændres på grund af pulsering eller påvirkning, er læsningen muligvis ikke korrekt. Tage beskyttelsesforanstaltninger.
8. Kontroller og kalibrerer trykmåleren regelmæssigt.
Hvad betyder GS/GF/GU i trykmåleren?
GS -serie Trykmåler er standardmontering; GF -serie trykmåler er flangemontering; gu seies trykmåler er panelmontering.
Hvad er GU -gauge nøjagtighedskvalitet?
Nøjagtighedsklasse: 2.5
Hvad er trykområdet for GU -trykmåler?
Målingsområdet for GU -trykmåleren er typisk 0–1 MPa
