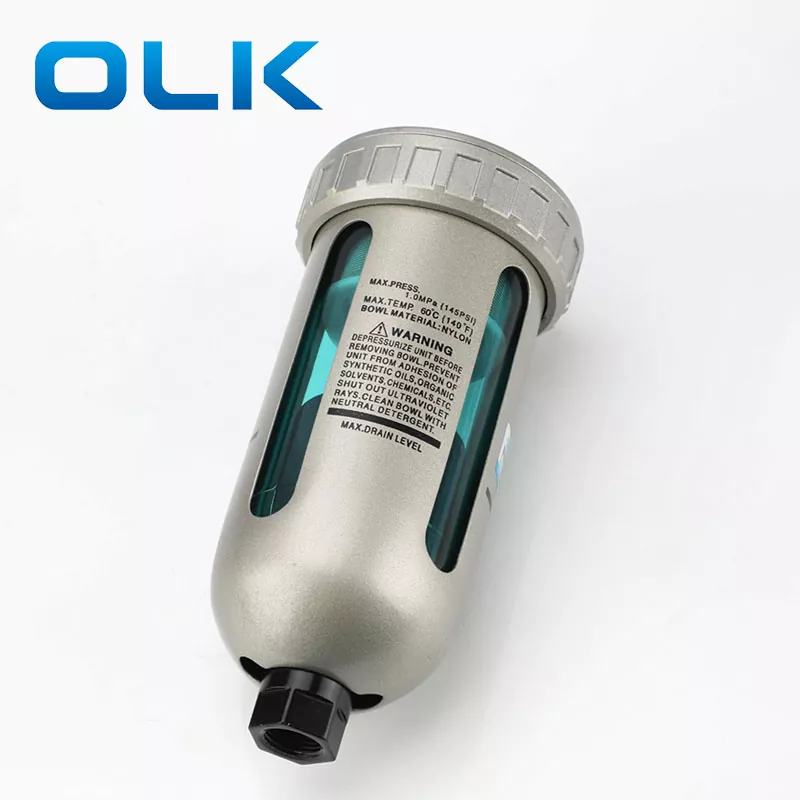

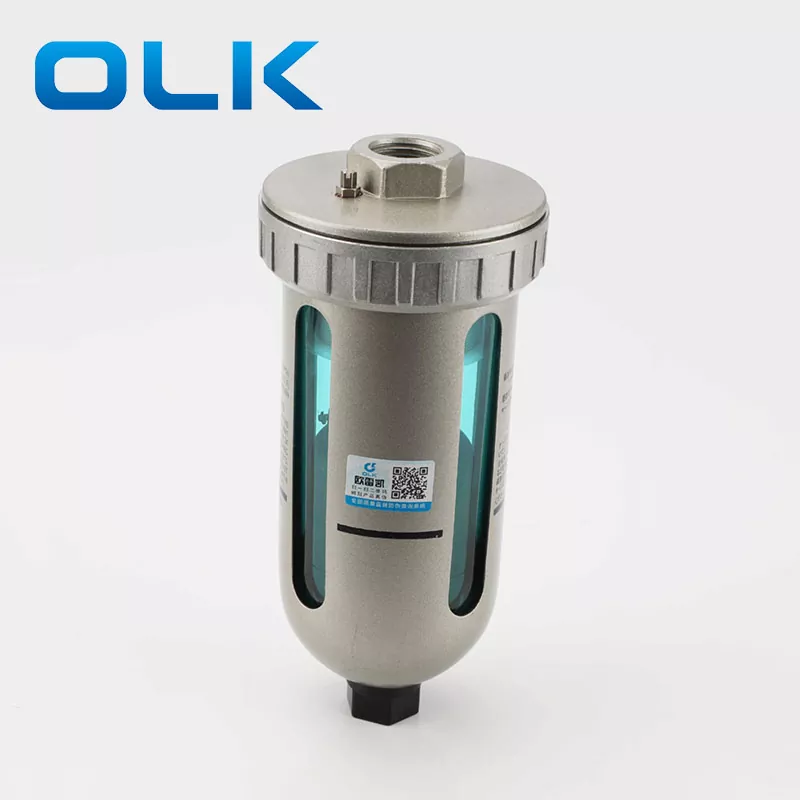

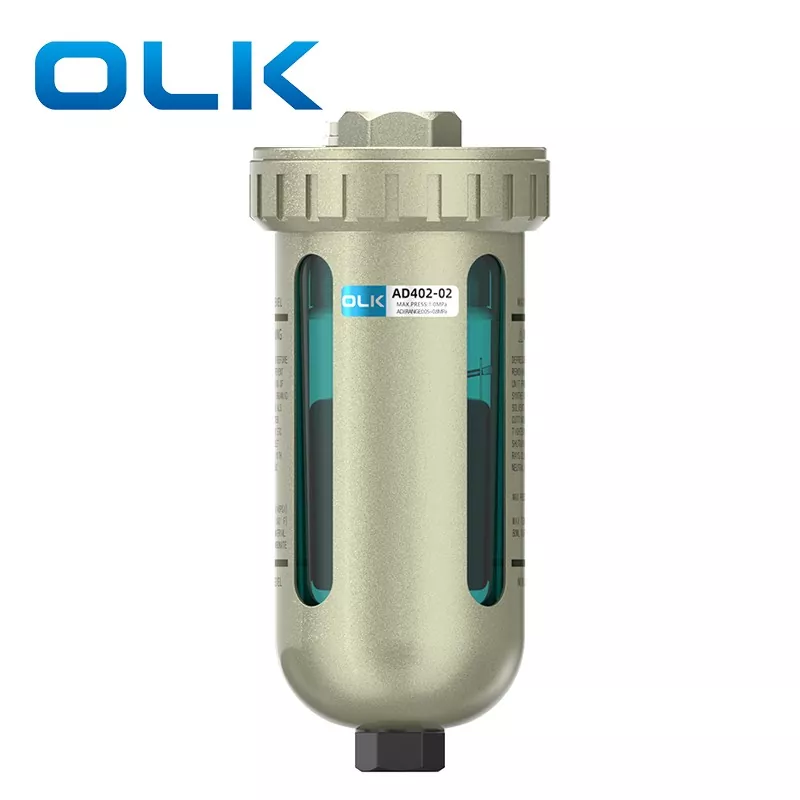

OLKAD402 automatisk drænventil Afleder automatisk og pålideligt dræn uden behov for manuel betjening. Støv- og korrosionsbestandig for langvarig ydeevne, med en holdbar skålbeskyttelse inkluderet som standard. Designet til effektivitet, bygget til pålidelighed!
1. Intet tryk i skålen:
Når der ikke er noget internt tryk, falder flyderen på grund af dens vægt og forsegler kammerhullet. Stemplet skubbes ned af en fjeder, og drænet strømmer gennem et aflangt hul til huset, hvor det udledes.
2. Tryk på skålen:
Når det indre tryk overstiger 1 MPa, overvinder det fjederkraften og løfter stemplet, indtil det tætner mod O-ringen. Dette isolerer indersiden af skålen fra ydersiden.
3. Drænakkumulering:
Efterhånden som drænet samler sig, stiger flyderen, åbner kammerhullet og lader trykket komme ind. Dette tryk, kombineret med fjederkraften, skubber stemplet ned og udleder drænet gennem drænføringen.
1: Ved installation af drænrør skal der anvendes rør med en indvendig diameter på mere end 10 millimeter og en længde på højst 5 meter. Bøj ikke rørene opad.
2. Kompressorens effekt skal være større end 3,7kw
|
INGEN. |
NAVN |
MATERIALE |
MODEL |
|
1 |
Hoveddel |
Trykstøbt aluminium |
|
|
2 |
O-ring |
NBR |
JIS B2401P-8 |
|
3 |
O-ring |
NBR |
113136 |
|
4 |
Gaze |
SUS |
20062 |
|
MODEL |
AD402 |
AD400-04 |
|
Bevistryk |
1,5 Mpa (15,2 kgf/cm²) |
|
|
max.driftstryk |
1,0 Mpa (10,2 kgf/cm²) |
|
|
driftstryk |
0,15-1,0 Mpa (1,5-10,2 kgf/cm²) |
0,3-1,0 Mpa (3-10,2 kgf/cm²) |
|
omgivelses- og væsketemperatur |
5-60 ℃ |
|
|
port størrelse |
G1/2 |
G1/2 |
|
Størrelse på drænudløbsport |
G3/8 |
G1/2 |
|
Vægt (kg) |
0.62 |
0.91 |
