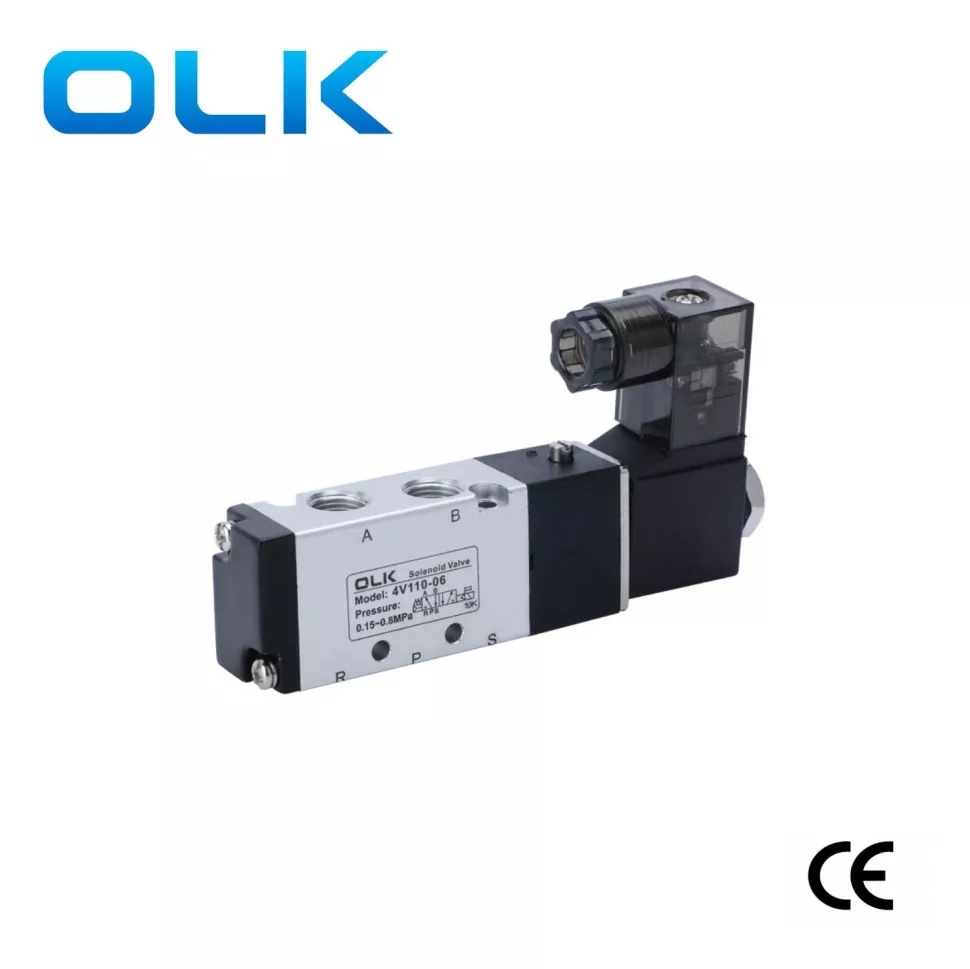

OLK 4V100 Solenoidventil 5 Vej, 5/2 Vej pneumatisk magnetventil vedtaget CE -certificering. Udseende størrelse er den mindste model, med et kompakt design og en interface -specifikation på 1/8 ''. 4v100 magnetventil er velegnet til mindre pneumatiske systemer med lavere strømningshastigheder. Påført små enheder eller små cylindre, der kræver præcis kontrol.
|
Bestillingskode |
|
|
|
|
|
|
4v |
1 |
10 |
6 |
AC110V |
|
|
Model |
Kode |
ventiltype |
portstørrelse |
spænding |
Eksplosionsikker spole |
|
4V: Sports2 (3) Positionsmagnetventil |
1: 100 -serien |
10: enkelt magnetventil 5/2 vej |
M5: M5x0.8 |
AC220V |

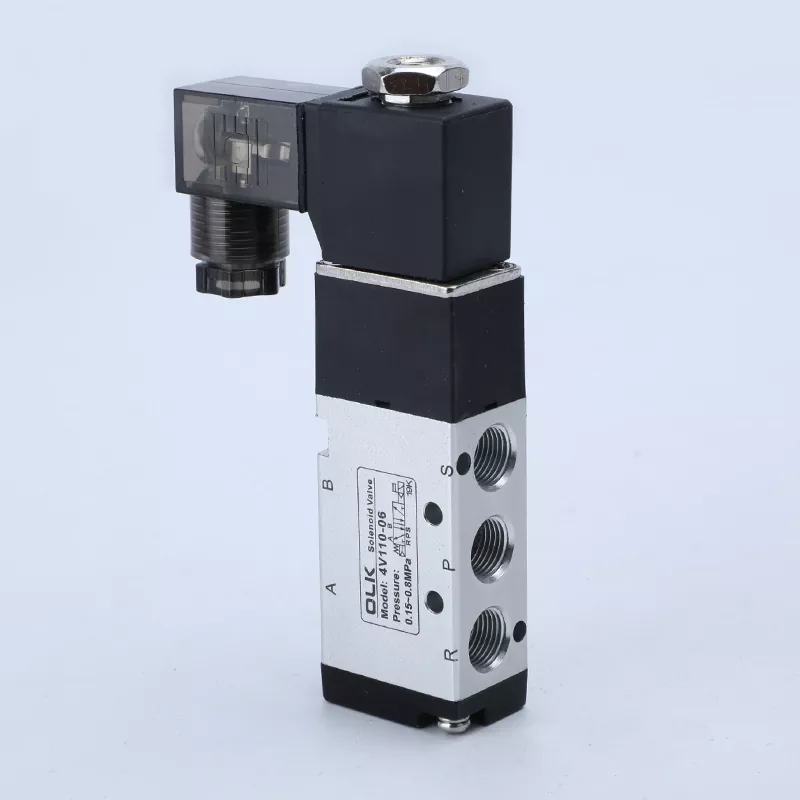

Nej: DIN -type |
|
|
|
20: Dobbelt magnetventil 5/2 vej |
06: 1/8 '' |
DC24V |

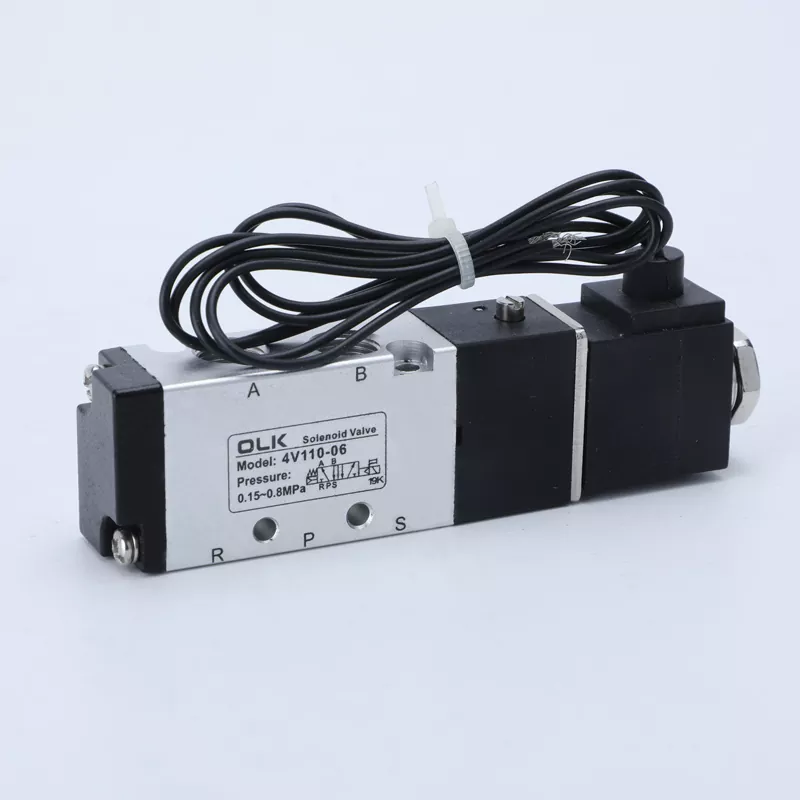

I: Linjetype |
|
|
|
30c: Dobbelt magnetventil Vlave5/3way lukket center |
|
AC110V |
|
|
|
|
30E: Dobbelt magnetventil Vlave5/3way udstødningscenter |
|
AC24V |
|
|
|
|
30P: Dobbelt magnetventil 5/3 vej trykcenter |
|
DC12V |
|
|
Model |
4v110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4v110-06 4v120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Arbejdsmedium |
Luft （Filtrer gennem en filterskærm på over 40μm） |
|||
|
Handlingstilstand |
Intern pilottype |
|||
|
portstørrelse |
Indløb = outlet = udstødningsport = m5 |
Indløb = outlet == G1/8 |
||
|
Effektivt tværsnitsareal |
5,5 mm² （cv = 0,31） |
5,0 mm² （cv = 0,28） |
12,0 mm² （cv = 0,67） |
9,0 mm² （cv = 0,5） |
|
Positioner |
5/2 Port |
5/3 Port |
5/2 Port |
5/2 Port |
|
Trykområde |
0,15-0,8 MPa (21-114psi) |
|||
|
Bevistryk |
1,5MPa (215psi) |
|||
|
Arbejdstryk |
‘-20-70 ℃ |
|||
|
Kropsmateriale |
Aluminiumslegering |
|||
|
Smøring |
Intet behov |
|||
|
Max.Operater frekvens |
5 gange/sekund |
3 gange/sekund |
5 gange/sekund |
3 gange/sekund |
|
Vægt |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4v110-06: 120g 4v120-06 ： 175g |
200 g |
