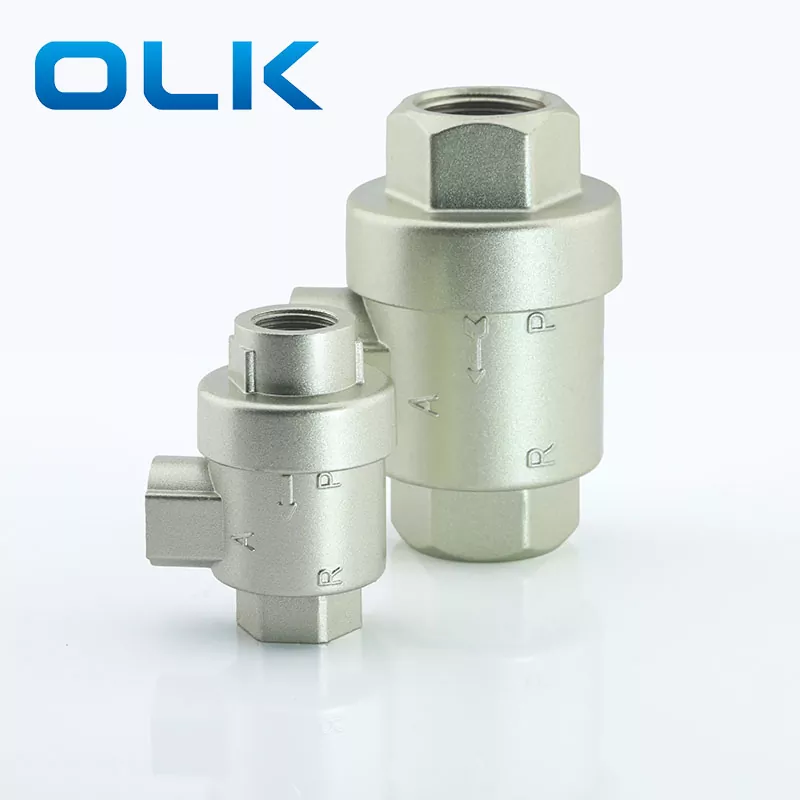

XQ hurtig udstødningsventil

OLK XQ Hurtig udstødningsventil er en ventil, der automatisk udtømmer trykgas fra udløbet, når indgangstrykket falder til en bestemt værdi. Når der er lufttryk ved indløbet, skubbes ventilkernen (envejs tætningsring eller membran) åbent, lukker udstødningsporten og udsendes fra stikkontakten. Når indløbet tømmes, skubber udløbstrykket ventilkernen til at forsegle indløbet, og udløbsgassen udtømmer hurtigt gennem udstødningsporten. XQ Quick Exhake Valve tilbyder fem forbindelsesstørrelsesindstillinger: M5, G1/8, G1/4, G3/8 og G1/2.

Anvendelse og forholdsregler for XQ hurtig udstødningsventil:

XQ Hurtig udstødningsventil bruges i situationer, hvor pneumatiske komponenter og enheder hurtigt skal udtømmes. Hvis cylinderen installeres mellem cylinderen og retningsventilen, udtømmes cylinderen direkte gennem XQ -hurtige udstødningsventil i stedet for retningsventilen, hvilket øger cylinderens bevægelseshastighed markant. Denne effekt er især mærkbar, når rørledningen mellem cylinderen og ventilen er lang. Hvis retningsventiludstødningsporten er stor, og forbindelsesrøret mellem cylinderen og ventilen er kort, er det unødvendigt at installere en hurtig udstødningsventil.

For at opnå hurtig udstødning skal trykket ved den hurtige udstødningsventilindløb tømmes hurtigt, så udstødningspassagen ved indløbet (mellem retningsventilen og den hurtige udstødningsventil) skal være uhindret.

Sørg for, at cylinderen har tilstrækkelig dæmpningskapacitet, når du bruger XQ -hurtig udstødningsventil.

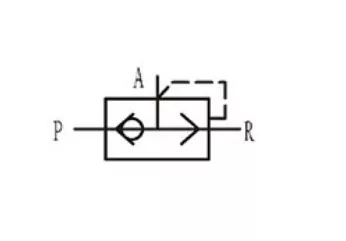

XQ Quick Release Valve Symbol

XQ Hurtige udstødningsventil Generelle parametre
