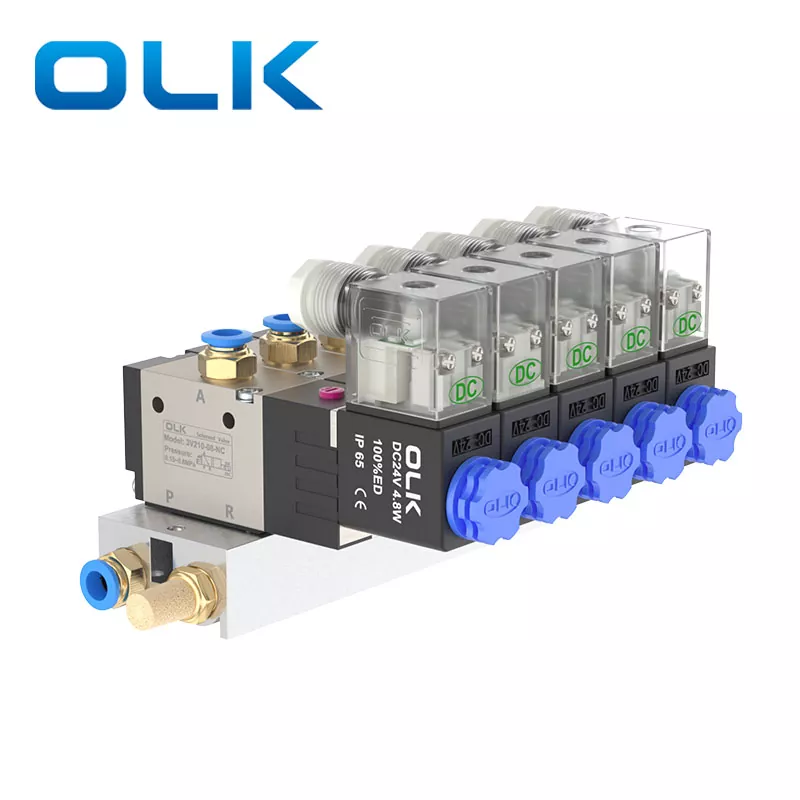

3V magnetventilventilmanifold Den robuste krop har en lang levetid og er meget velegnet til elektrisk og pneumatisk effektstyring. Det er let at installere og vedligeholde. Det har en bred vifte af applikationer ， som husholdningsapparater, industrielt udstyr, medicinsk udstyr, vaskemaskiner, drikke springvand, vandsprinklervanding osv. Pålidelig nøjagtighed gør det kompetent til enhver arbejdssituation.
|
Lyddæmper |
prop |
PL8-02 |
PC8-02 |
Busbestyrelse |

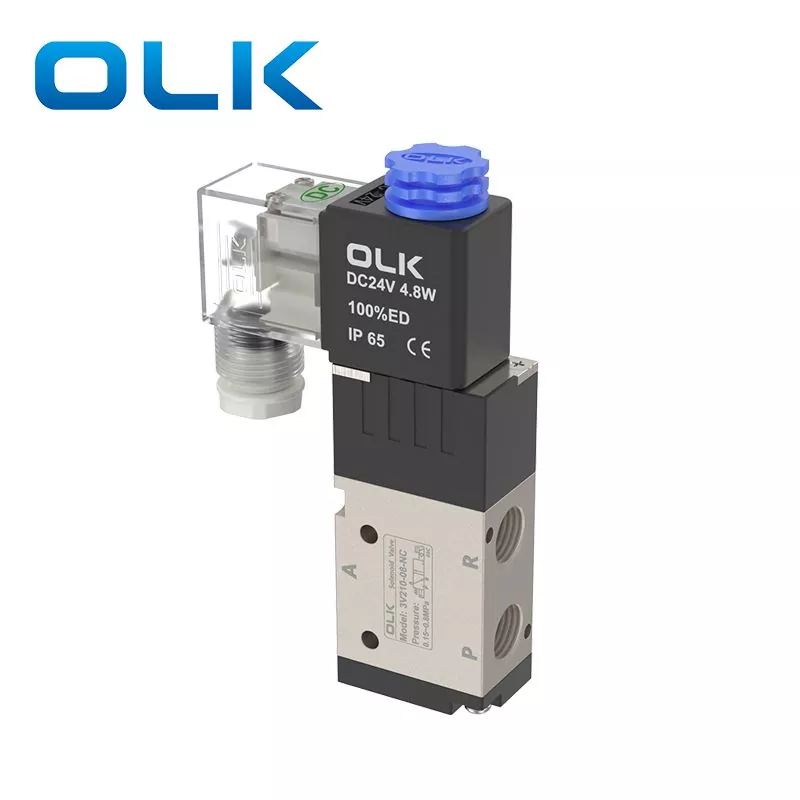

3V magnetventil vlave |
|
|
3v110-2f 3v210-2f 3v310-2f |
1 |
2 |
1 |
2 |
2 |
2 |
|
3v110-3f 3v210-3f 3v310-3f |
1 |
2 |
1 |
3 |
3 |
3 |
|
3v110-4f 3v210-4f 3v310-4f |
1 |
2 |
1 |
4 |
4 |
4 |
|
3v110-5f 3v210-5f 3v310-5f |
1 |
2 |
1 |
5 |
5 |
5 |
|
3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
|
3v110-7f 3v210-7f 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
|
3v110-8f 3v210-8f 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
|
3v110-9f 3v210-9f 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
|
3v110-10f 3v210-10f 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
|
Arbejdsmedium |
Luft (filtreret gennem et filter over 40μm) |
|
Handling |
Pilottype |
|
Antal positioner |
To position på tre vej |
|
smøring |
unødvendig |
|
Arbejdstrykområde MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Garanteret trykmodstand |
1,5MPa (215psi) |
|
Kropsmateriale |
Aluminiumslegering |
|
Standard spænding |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Brug spændingsområdet |
AC: ± 15 ％ DC: ± 10 ％ |
|
Beskyttelsesniveau |
IP65 (DIN40050) |
|
Varmemodstandskvalitet |
Klasse b |
|
Forbindelsestype |
DIN Socket Type, Outlet Type |
|
Excitationstid |
0,05 sekunder eller mindre |
|
model |
Portdiameter |
Arbejdstemperatur ° C. |
Maksisk driftsfrekvens |
Flow tværsnitsareal mm² (CV-værdi) |
strømforbrug |
|
3v110-M5 |
M5 |
-20∼70 |
5 gange/sekund |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3v120-M5 |
M5 |
-20∼70 |
5 gange/sekund |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3v110-06 |
G1/8 |
-20∼70 |
5 gange/sekund |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3v120-06 |
G1/8 |
-20∼70 |
5 gange/sekund |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3v210-06 |
Indtag = outlet = g1/8 |
-20∼70 |
5 gange/sekund |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|
3v220-06 |
Indtag = outlet = g1/8 |
-20∼70 |
5 gange/sekund |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|
3v210-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|
3v220-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
Indtag = outlet = g1/4 |
-20∼70 |
5 gange/sekund |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Indtag = outlet = g3/8 |
-20∼70 |
5 gange/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Indtag = outlet = g3/8 |
-20∼70 |
5 gange/sekund |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Indtag = outlet = g1/2 |
-5∼60 |
3 gange/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3v420-15 |
Indtag = outlet = g1/2 |
-5∼60 |
3 gange/sekund |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
FAQS:
1.Hvad er funktionen af lyddæmperen i 3V magnetventilmanifold?
Dæmpere kan effektivt reducere støj og forhindre støv i at komme ind i magnetventiler.
2.Hvor mange 3V magnetventiler kan højst forbindes til manifolden?
Maks. 10 PCS 3V magnetventiler i manifolden.
3.Hvad er tråd/portstørrelse på 3V manifold?
3v100: G1/8; 3V-200: G1/4; 3V300: G3/8; 3V400: G1/2
