VF5000 Magnetventil 5/2 Vej, 5/3 Vej er direkte rørledningstype. Spoolboringen er specielt bearbejdet til at minimere friktion, reducere starttrykket og forlænge levetiden. Med en stor portstørrelse leverer ventilen højere luftstrøm, hvilket gør den ideel til betjening af flere aktuatorer eller mellemstore-til-store cylindre. VF5000-serien Portstørrelse er 3/8.
Dens modulære struktur understøtter manifold installation, hvilket muliggør centraliseret luftforsyning og forenkling af rørledninger. DS/VF 3000 og 5000-serien Solenoidventiler, der er designet til høje flow-pneumatiske applikationer, anvendes ofte i industrielle maskiner og automatiserede produktionslinjer.
· Høj strømning
· Rør / modulær / rumbesparende
· Holdbarhed i industriel kvalitet
|
Bestillingskode |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
ventiltype |
|
spænding |
Linjetype |
Manul |
portstørrelse |
|
VF5000 magnetventil |
130: enkelt magnetventil 5/2 vej |
|
3: 110VAC |
G: Linjetype |
|
02: PT3/8 |
|
|
230: dobbelt magnetventil vlave 5/2 måde |
|
4: 220VAC |
D: DIN -type |
|
|
|
|
330c: Dobbelt magnetventil Vlave5/3way lukket center |
|
5: 24VDC |
DZ: DZ med lys |
|
|
|
|
430E: Dobbelt magnetventil VLAVE5/3WAY udstødningscenter |
|
6: 12VDC |
|
|
|
|
|
530p: Dobbelt magnetventil 5/3 vej trykcenter |
|
|
|
|
|
|
Fælles specifikationer |
|
|
Arbejdsmedium |
Luft |
|
Woking -temperatur |
0-50 ℃ |
|
Smøring |
Intet behov |
|
Manuel tilsidesættelse |
Skruetrækker-låsningstype |
|
Stød/vibrationsmodstand |
30 g/5g (8.3--2000Hz) |
|
Indkapsling |
Støvtæt |
|
Model |
position |
spole |
KGF/cm² (MPA) |
Responstid (MS) |
Maks. Driftsfrekvens |
portstørrelse |
Effektiv tværsnits AREAMM² (CV) |
KGF |
|

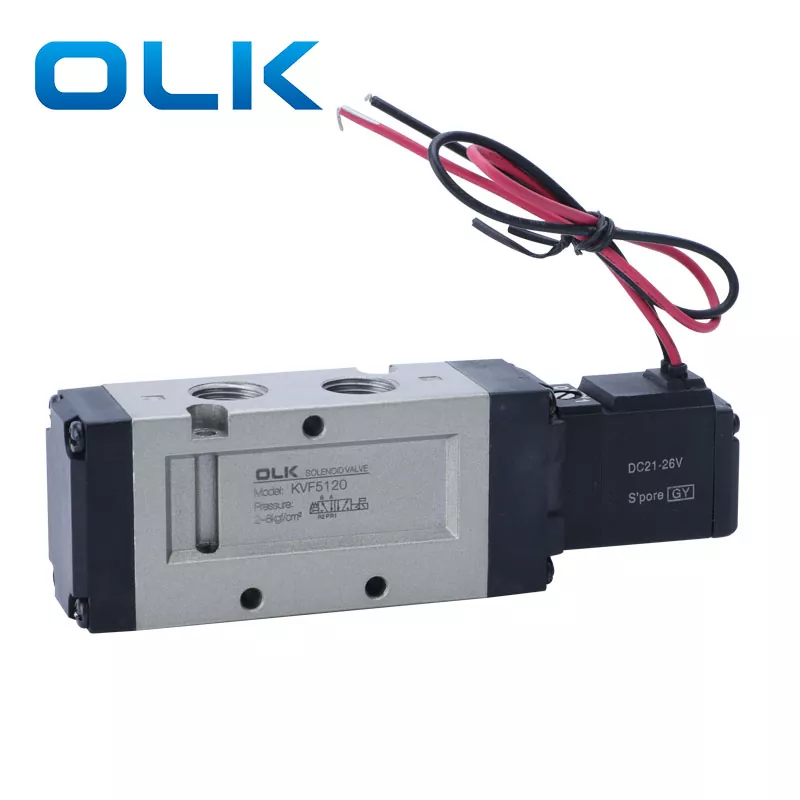

VF5120- □ △ B-02 |
2 position |
enkelt handling |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.38 |
|

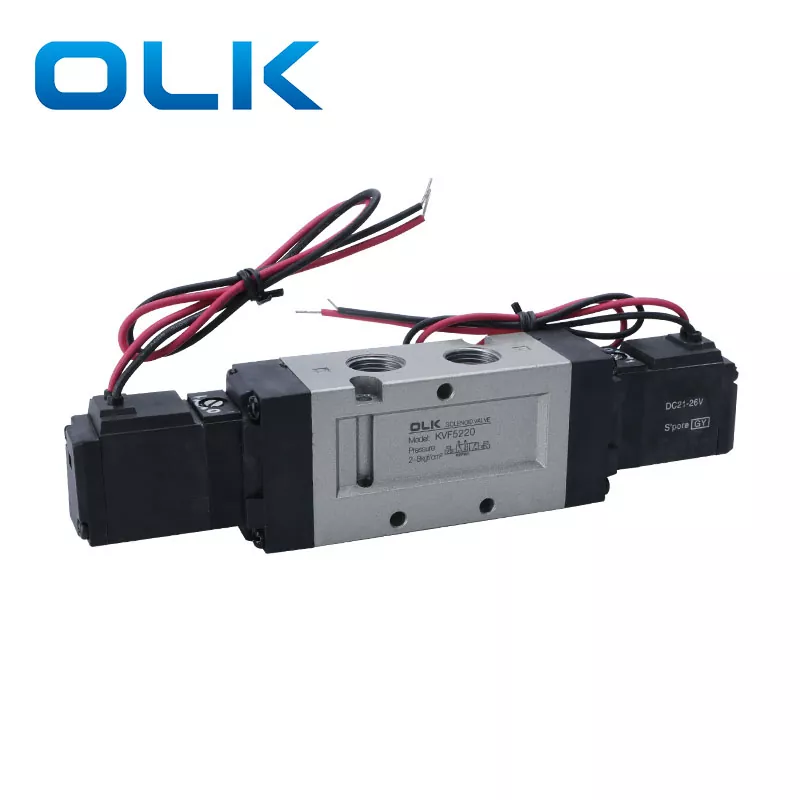

VF5220- □ △ B-02 |
2 position |
dobbelt handling |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.45 |
|
VF5320- □ △ B-02 |
3 position |
dobbelt magnetventil Vlave5/3way lukket center |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

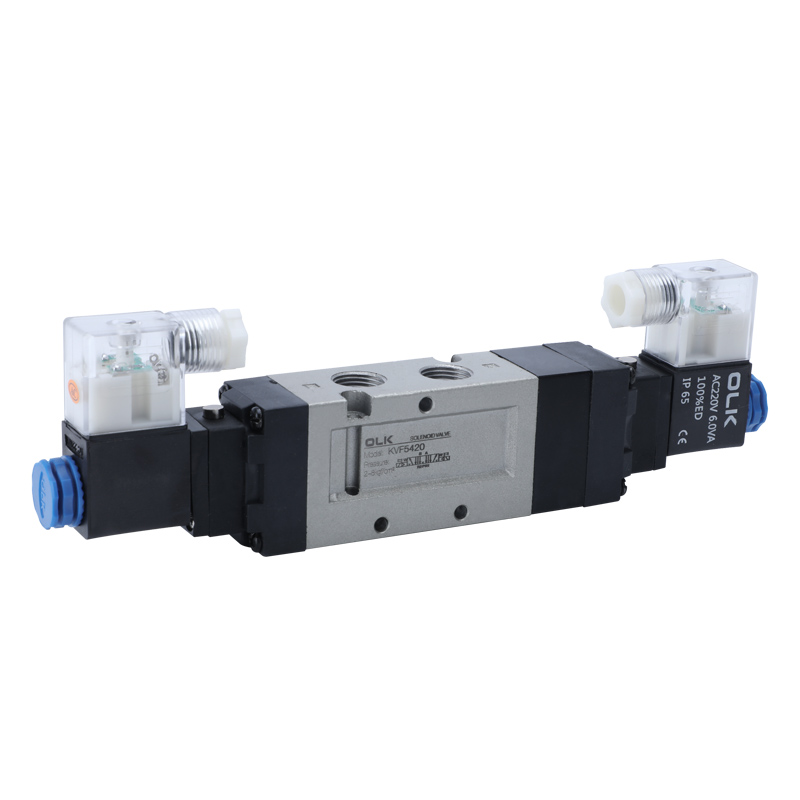

VF5420- □ △ B-02 |
3 position |
Dobbelt magnetventil Vlave5/3way udstødningscenter |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|

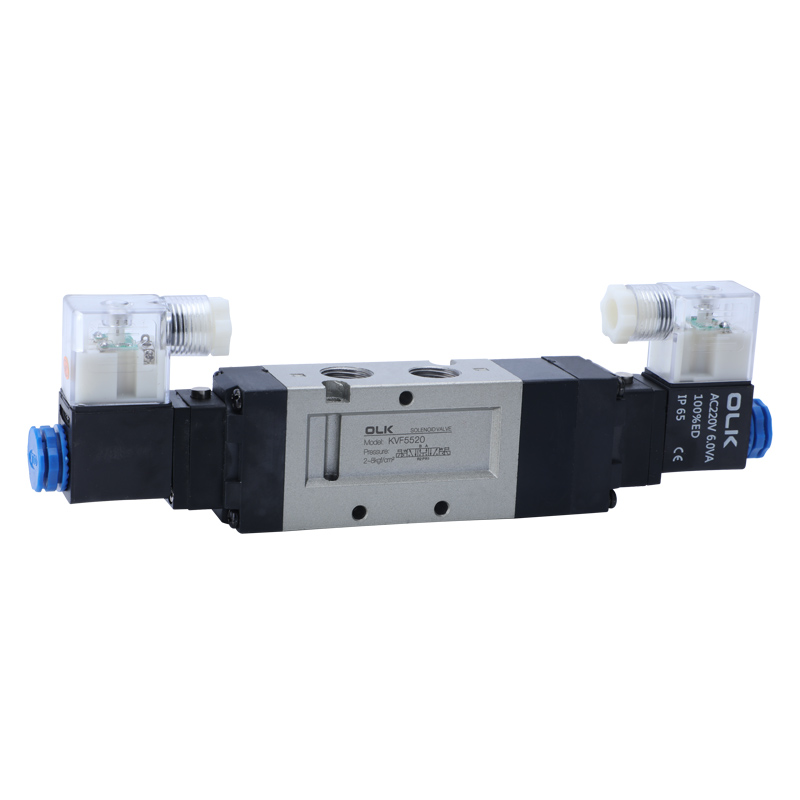

VF5520- □ △ B-02 |
3 position |
dobbelt magnetventil 5/3 vej trykcenter |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Hvilken model kan DS3000/VF3000 erstatte?
DS3000 kan erstatte TPC i Korea med den samme funktion, og VF 3000 kan erstatte SMC i Japan med den samme funktion
Hvad er dysens diameter på DS5000/VF5000 magnetventil 5 -vejen?
DS5000/VF5000 trådboring er PT3/8
