Transmittere Pneumatisk-elektrisk relæ

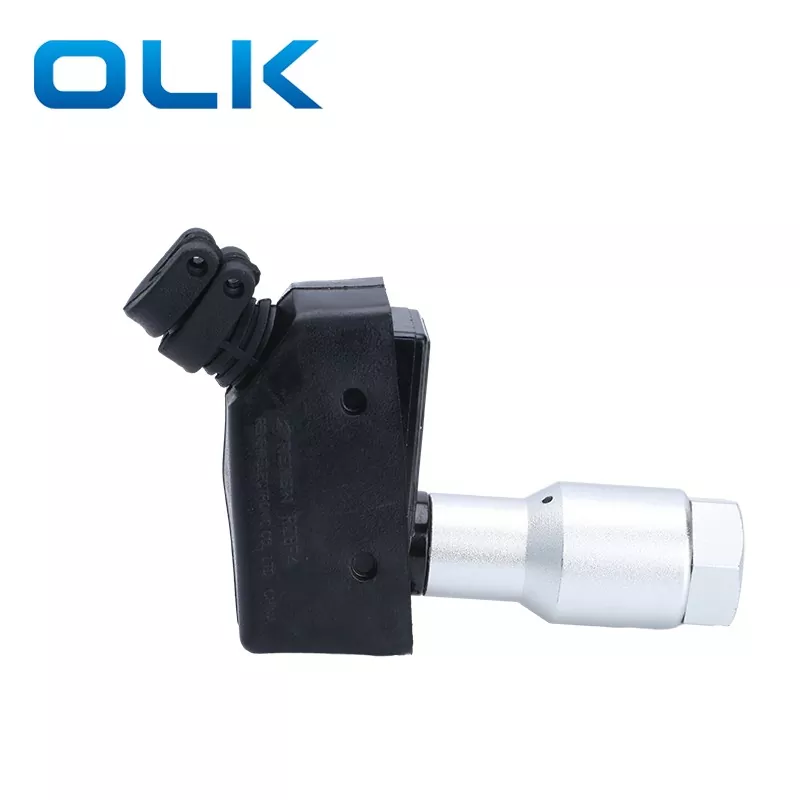

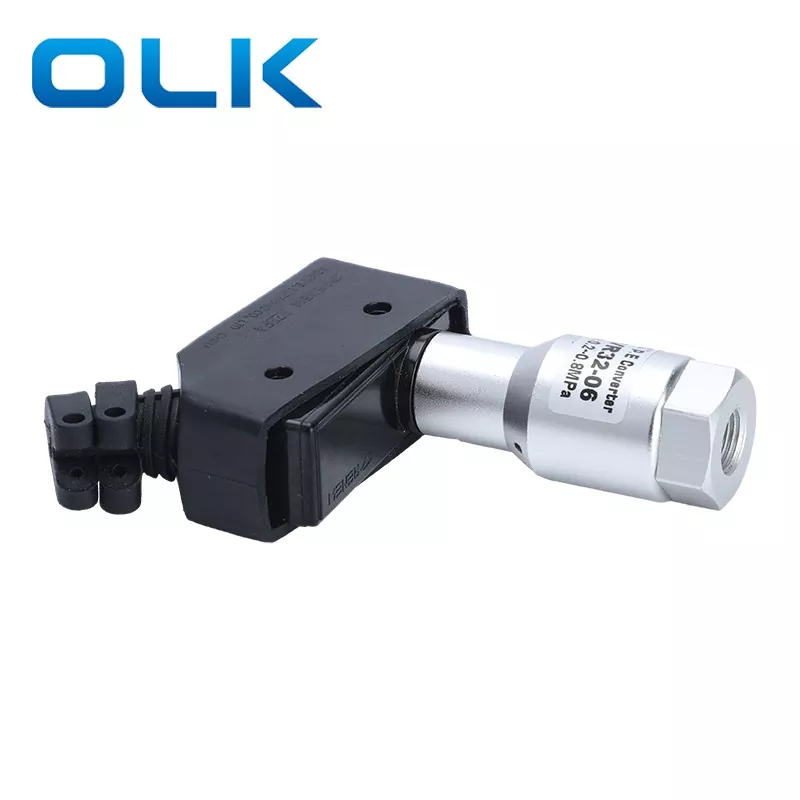

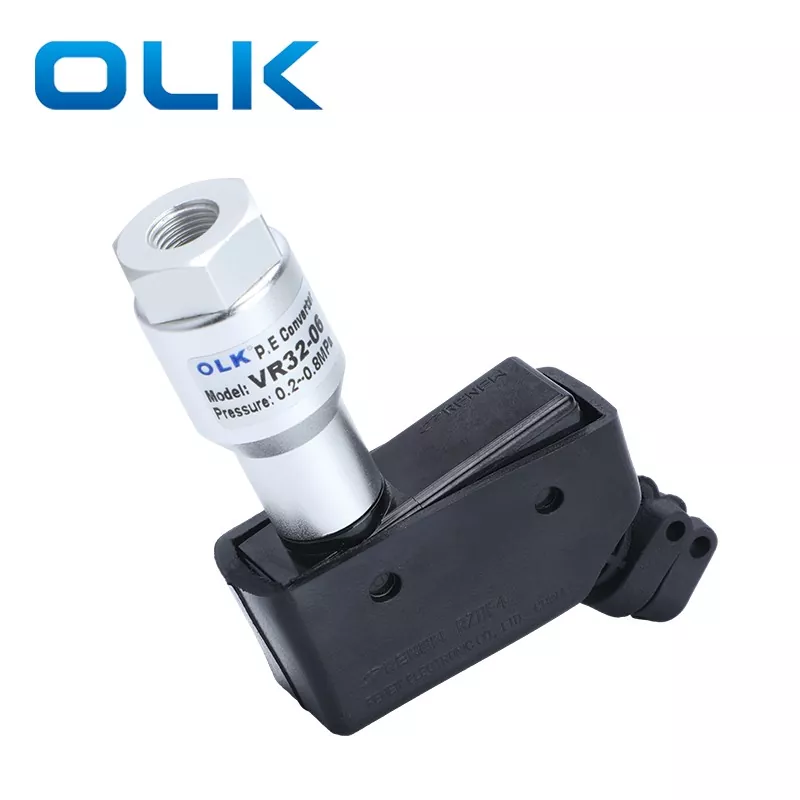

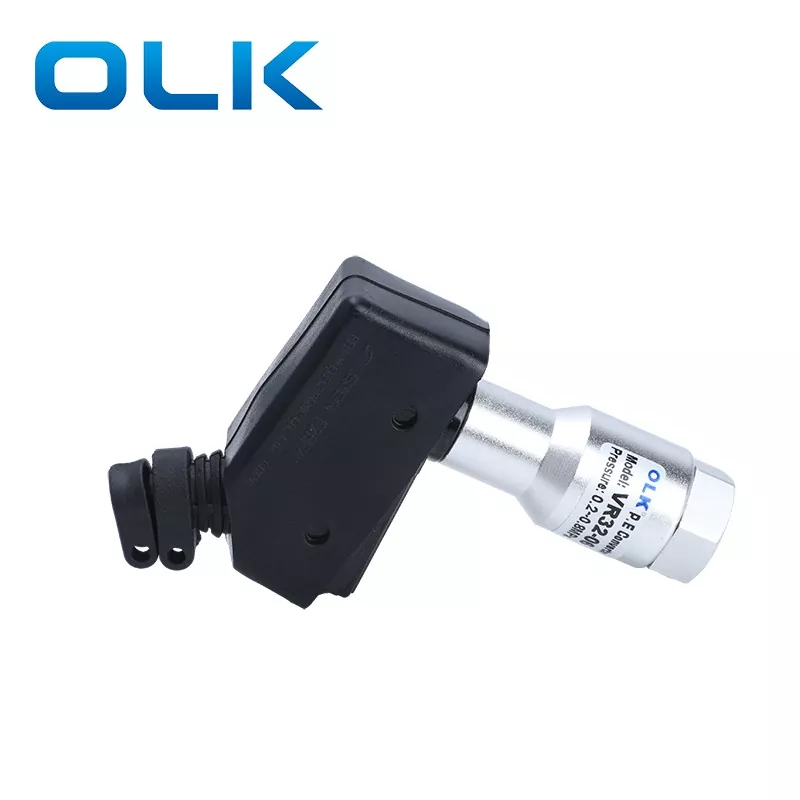

OLK-sendere Pneumatisk-elektrisk relæ  SMC TYPE VR3200-serien er en trykafbryder, der konverterer pneumatiske signaler til elektriske signaler. Den består af fem hoveddele: en mikrokontakt, fjeder, stempel, krop og dæksel. Driftstrykket er 0,1-1,0 MPa VR3200 Pneumatisk-elektrisk præcision gevindgrænseflader er ikke let at fjerne. Begge ender er udstyret med støvpropper, og brugen af ​​et særligt beskyttelsesdæksel gør dem mere holdbare og forlænger deres levetid.

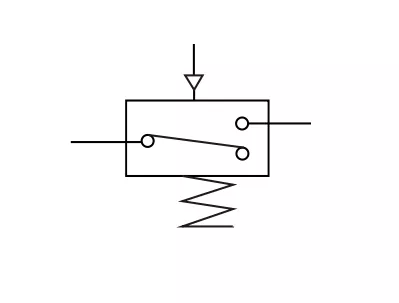

Symbol:

Anvendelser af trykafbrydere:

1. Detektering af cylindertryk: Den pneumatiske trykafbryder registrerer trykket i cylindre.

2. Vakuumbekræftelse på robotarme: Tæt på sugekoppen på en robotarm på en automatisk transportør bekræfter kontakten sugning.

3. Gaslækagedetektion: Ved hjælp af en lavtrykssensor registrerer kontakten små gasændringer for at måle lækage.

4. Styring af forsyningstryk: Ved at tilslutte en trykafbryder til en regulator i et pneumatisk system, kan forsyningstrykket indstilles ud fra den viste trykværdi. Under drift viser den viste værdi, om forsyningstrykket er unormalt. For eksempel i en vaskeproduktionslinje overvåger flere væsketrykafbrydere forsyningen af ​​vand, olie osv. På hydrauliske cylindre bekræfter trykafbrydere hammerkraft.

5. Positionsdetektering: En digital pressostat registrerer dysemodtryk for at bekræfte emnernes position.

6. Luftstrømskontrol

7. Overvågning af tilstopning af filter: En differenstryksensor måler trykforskellen på begge sider af filteret. En større forskel indikerer mere tilstopning. Baseret på tilstopningsstatus kan filteret renses eller udskiftes.

8. Væskeniveaudetektion: En differenstryksensor registrerer væskeniveauer ved at forsegle den nederste luftport. Efterhånden som væskeniveauet ændres, ændres nettotrykket i det tilsluttede lodrette rør, hvilket muliggør niveaudetektion.

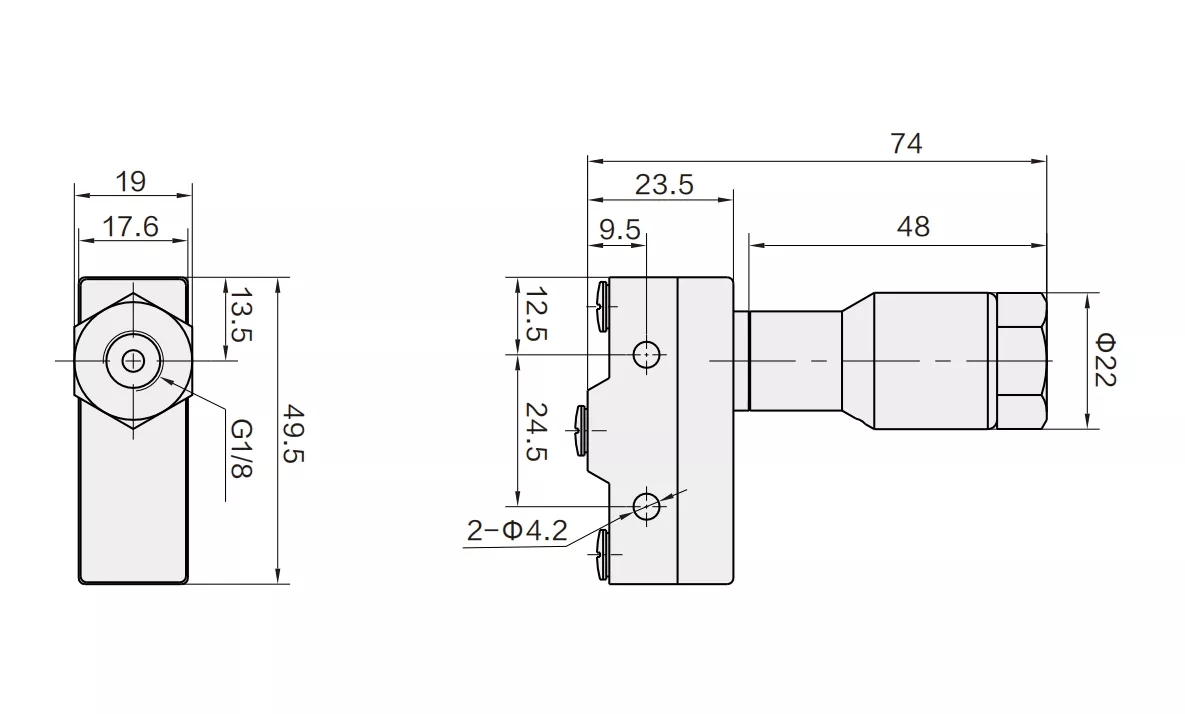

SMC type VR320-serien Transmittere: Pneumatisk-elektrisk relæ Generelle parametre

Ofte stillede spørgsmåltil VR32 elektro-pneumatisk konverter:

1.Kan dit VR32 elektro-pneumatisk relæ direkte erstatte SMC's VR3200 eller VR3201?

Ja. OLKs VR32-serie er fuldt ud kompatibel med SMC VR3200/3201-serien med hensyn til monteringsdimensioner, portstørrelse (1/8") og elektrisk ydeevne. Det er en 100% drop-in erstatning med en mere konkurrencedygtig pris. Omkostningseffektiv VR3200-erstatning!

2.Hvad er forskellen mellem en VR32-konverter og en trykafbryder?

VR32 er et mekanisk pneumatisk-elektrisk relæ designet til at konvertere et pneumatisk signal til et elektrisk kontaktsignal. Den er enkel og holdbar, hovedsagelig brugt til at detektere "Air ON/OFF"-status eller slagbekræftelse. Pressostater har på den anden side ofte digitale displays og præcise justeringsskalaer til overvågning af specifikke trykværdier.

3.Hvad er de typiske anvendelsesscenarier for VR32 pneumatisk-elektriske omformere?

Cylinderpositionsfølende relæ:

Detektering af cylinderslaggrænse: Når cylinderen når grænsen, stiger trykket, og VR32 sender et signal til PLC'en, hvilket beder maskinen om at fortsætte til næste trin.

Sikkerhedslås: Maskinen starter først, når lufttrykket når standarden, og kredsløbet er tilsluttet.
