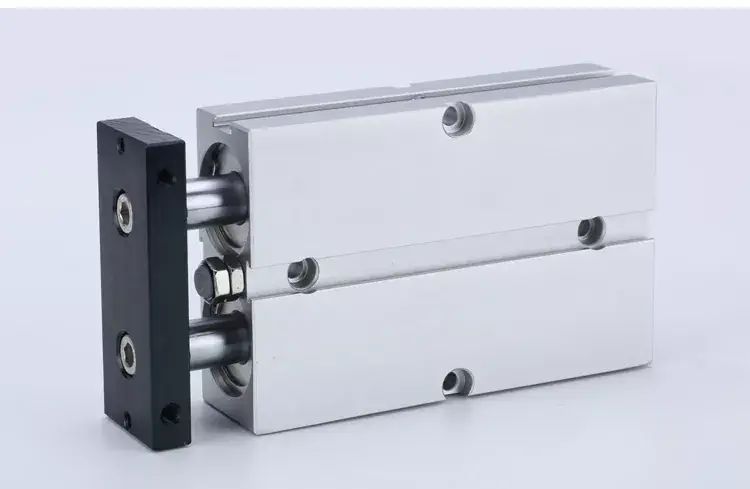

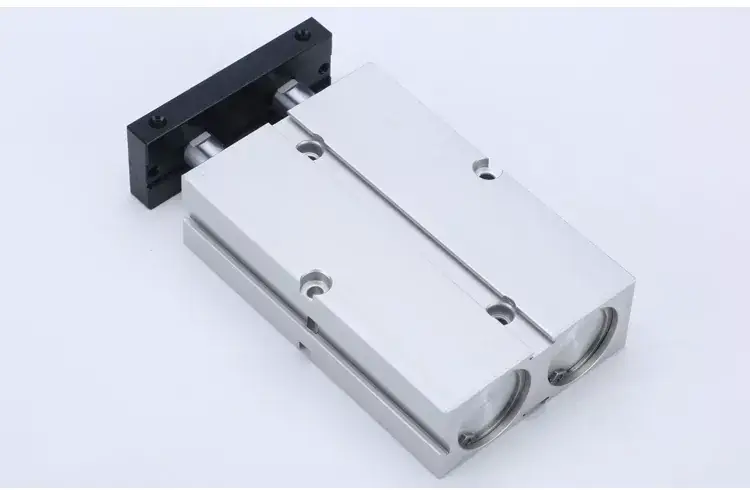

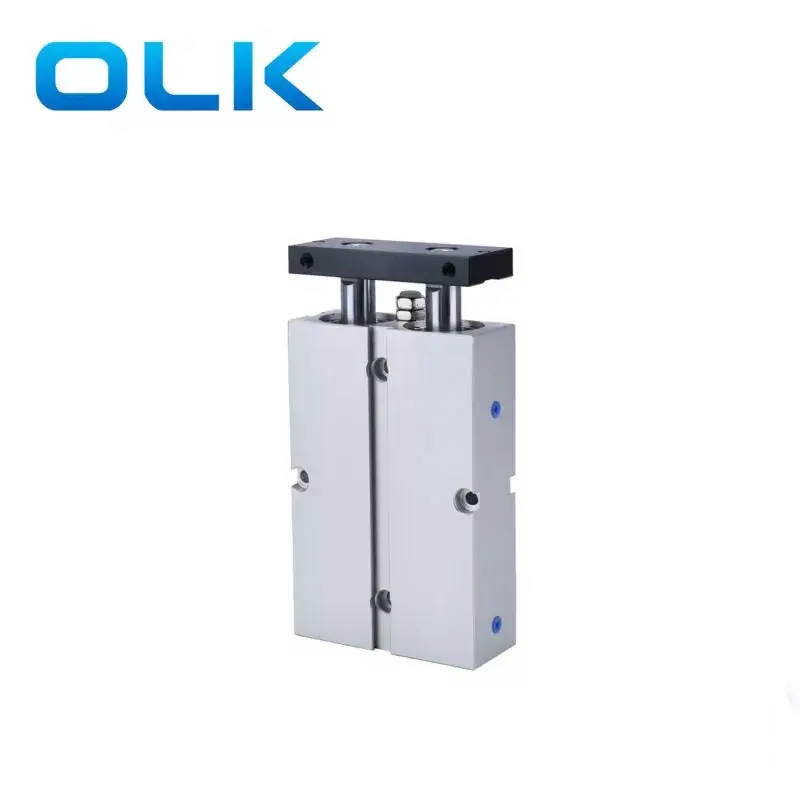

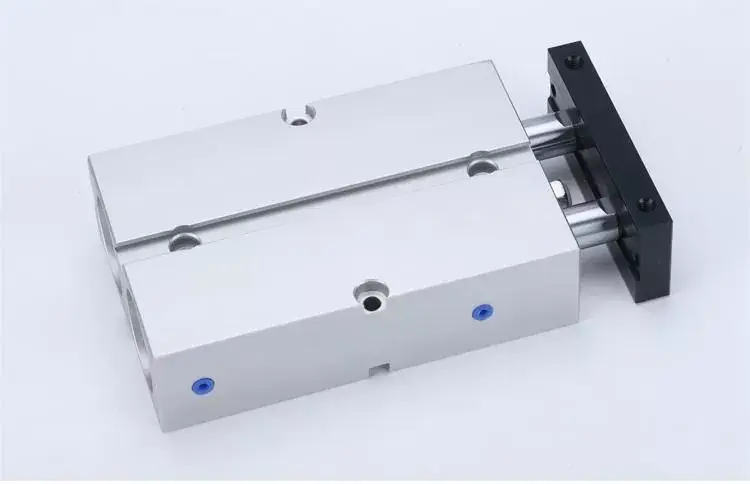

Vores fabrik er specialiseret i fremstilling af TN -serien dobbeltakse -cylinder. Velkommen til at købe TN -serien Dual Axis Cylinder fra Olk. Hver anmodning fra kunder besvares inden for 24 timer. Ouleikai (OLK) TN dobbeltakse-cylinder muliggør samtidig kontrol af flere akser, hvilket letter komplekse bevægelsesstier og multi-akse samarbejdsarbejde.
Sammenlignet med at bruge flere enkeltakse-cylindre separat, cylinder TN-dobbeltaksen med flere aktiveringsakser med en rumbesparende indlejret kropsmonteringsform, der er mere kompakt.
Olk pneumatiske leverandører med avanceret design og optimerede kontrolalgoritmer, det opnår effektiv energiudnyttelse og energibesparende effekter, hvilket reducerer energiforbrug og driftsomkostninger.
TN-dobbeltakse-cylinderens faste panel har montering af huller på tre sider, hvilket letter belastningen med flere positioner. Det sikrer præcis synkron kontrol af flere akser, hvilket sikrer synkron bevægelse af hver akse i komplekse bevægelsesstier.
1. overholder virksomhedsstandarder.
2. Indlejret kropsinstallation til rumbesparelse.
3. besidder visse bøjnings- og torsionsmodstand, der er i stand til at modstå laterale belastninger.

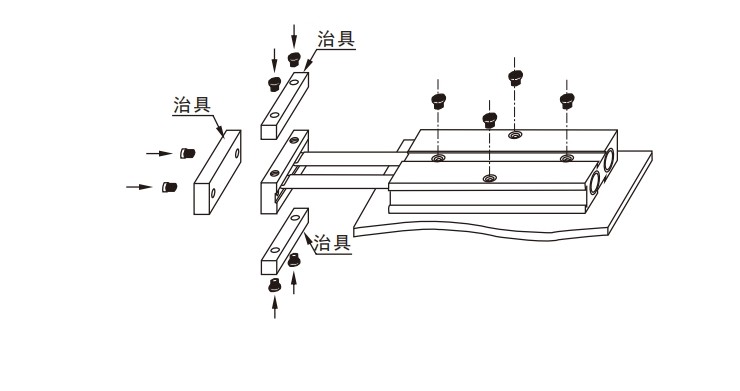

4. montering af huller på tre sider af den faste plade letter montering af flere positioner.
5. Justerbar front-end-kollisionspude på kroppen giver mulighed for justering af cylinderslag og påvirkning af påvirkning.
6. Denne serie af cylindre er standardt udstyret med magnetiske vedhæftede filer med ikke-magnetiske muligheder tilgængelige.
|
Borestørrelse (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Fungerende tilstand |
Dobbelt skuespil |
|||||
|
Arbejdsmedium |
Renset luft |
|||||
|
Arbejdstryk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevistryk |
1,5 MPa (215psi) |
|||||
|
Arbejdstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbejdshastighedsområde |
30-500 |
|||||
|
Bufferingstilstand |
Crash Pushion |
|||||
|
Ikke-rullende præcision |
± 0,4 |
± 0,3 |
||||
|
Portstørrelse |
M5 x 0,8 |
PT1/8 |
||||
Den ikke-roterende nøjagtighed refererer til den vinkel, som cylinderen fastplade kan rotere, når cylinderen er i den fuldt tilbagetrukne tilstand.
De tilgængelige overtagelsestyper er NPT og G.
PS: Alle TN -serie dobbeltakse -cylinder med magneter.
TN -serien Dual Axis Cylinder Symbol:
|
Bestillingskode |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODEL |
|
Borestørrelse |
|
Slag |
|
Magnet |
|
Tråd |
|
TN: Double Rod Cylinder (Double Acting), fuld serie med magnet |
|
|
|
|
|
S: Med magnet |
|
Blank: PT -tråd |
|
|
|
|
|
|
|
|
|
T: NPT -tråd |
|
|
|
|
|
|
|
|
|
G: G -tråd |
TN -serien Dual Axis Cylinder Standardspecifikation:
|
Borestørrelse (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Fungerende tilstand |
Dobbelt skuespil |
|||||
|
Arbejdsmedium |
Renset luft |
|||||
|
Arbejdstryk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevistryk |
1,5 MPa (215psi) |
|||||
|
Arbejdstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbejdshastighedsområde |
30-500 |
|||||
|
Bufferingstilstand |
Crash Pushion |
|||||
|
Ikke-rullende præcision |
± 0,4 |
± 0,3 |
||||
|
Portstørrelse |
M5 x 0,8 |
PT1/8 |
|
|||
Den ikke-roterende nøjagtighed refererer til den vinkel, som cylinderen fastplade kan rotere, når cylinderen er i den fuldt tilbagetrukne tilstand.
De tilgængelige overtagelsestyper er NPT og G.
PS: Alltn -serien Dual Axis -cylinder med magneter.
|
Bore (mm) |
Stempelstangdiameter (mm) |
Fungerende type |
Effektivt område (mm²) |
Lufttryk (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dobbelt skuespil |
Skub side |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Skub side |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dobbelt skuespil |
Skub side |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Skub side |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dobbelt skuespil |
Skub side |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Skub side |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dobbelt skuespil |
Skub side |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Skub side |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dobbelt skuespil |
Skub side |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Skub side |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dobbelt skuespil |
Skub side |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Skub side |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
