TCTC-M-beslag
  • TCTC-M-beslagTCTC-M-beslag
  • TCTC-M-beslagTCTC-M-beslag
  • TCTC-M-beslagTCTC-M-beslag

TCTC-M-beslag

Model:TC32

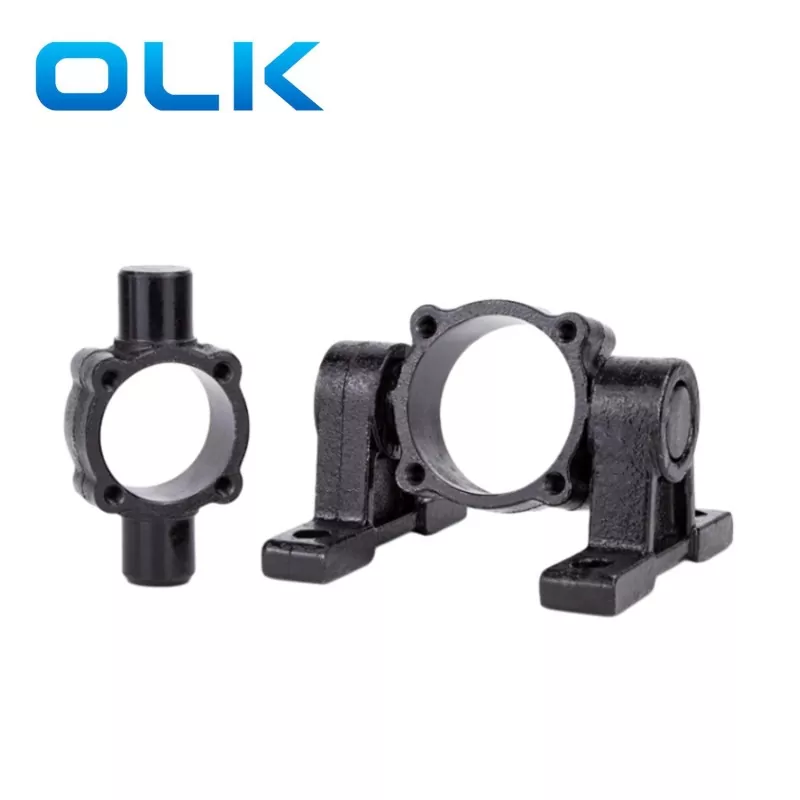

Som en professionel TCTC-M Bracket-fremstilling kan du være sikker på at købe TC/TC-M-beslag fra vores fabrik, og OLK vil tilbyde dig den bedste service efter salg og rettidig levering. OLK-standardinstallationsbeslaget til Middle Swing TC/TC-M-beslaget er lavet af højstyrke af jerninjektionsstøbning, og overfladen er belagt med sort zinkteknologi, som ikke er let at rustne og er korrosionsbestandig. TC/TC-M-beslaget installeres normalt i den midterste position af den pneumatiske cylinder, og TC-monteringsbeslaget kan fastgøres på enhver position. Luftcylinderen kan svinge rundt om mellemøraksen, som er velegnet til cylindre i lang bore størrelse. Installationsbeslagsdesignet til TC og TC-M er strukturelt stabilt, sikre, at luftcylinderen ikke ryster under højhastigheds-frem- og tilbagegående bevægelse.

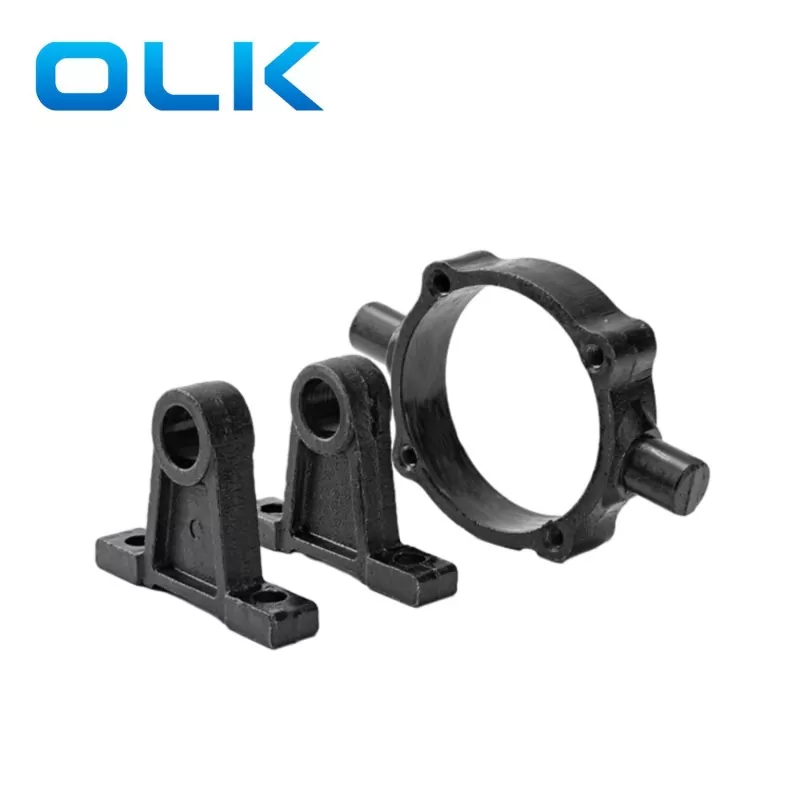

Sammenlignet med TCTC-M-beslag har TC-M-monteringsbeslag to yderligere monteringsbaser, og TC-M-beslagstrukturen er mere robust, velegnet til applikationer med høj cylinder driftsfrekvens eller høj drivkraft.


Både TC- og TC-M-monteringsbeslagsvingningen har 360 ° rotationsegenskaber. TC/TC-M kan udføre lodrette rockerarmbevægelser og justere graden af frihedscylinderbevægelse, dragt til arbejdsscenarier såsom emballageudstyr, sorteringssystemer, monteringsudstyr osv.

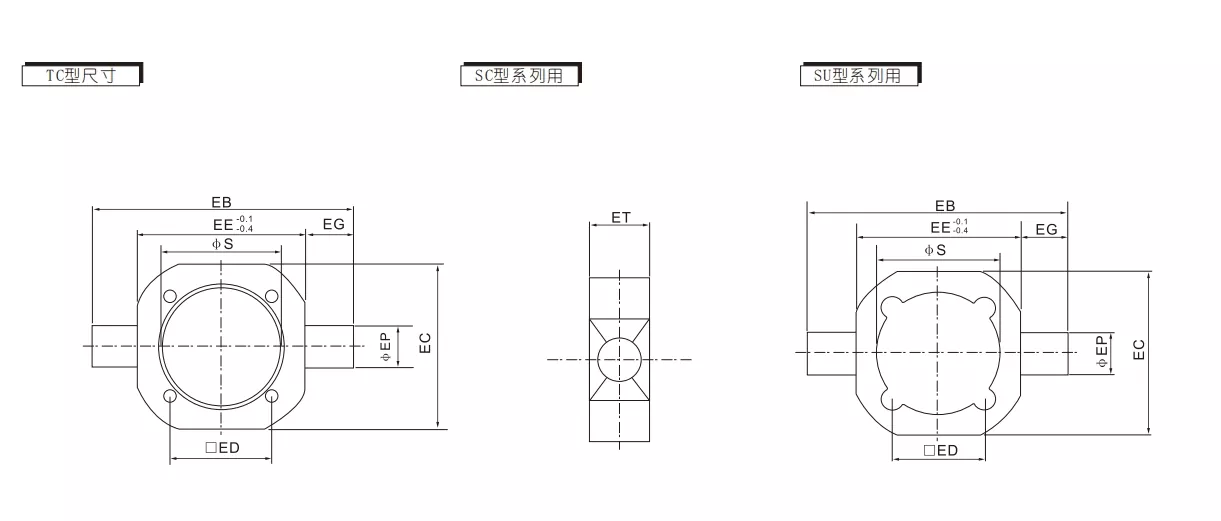

TC -parentes eksterne dimensionsdata

Kode / boringsdiameter

Eb

Ec

Red

Af

F.eks

Ep

ET

S

40

113

63

37

63

25

25

30

45.5

50

126

76

47

76

25

25

30

55.5

63

138

88

56

88

25

25

30

68.5

80

164

114

70

114

25

25

35

87.5

100

182

132

84

132

25

25

40

107.5

125

210

153

110

155

24

30

40

134

160

270

199

140

199

35.5

32

44

172

200

320

245

175

245

37

32

50

218

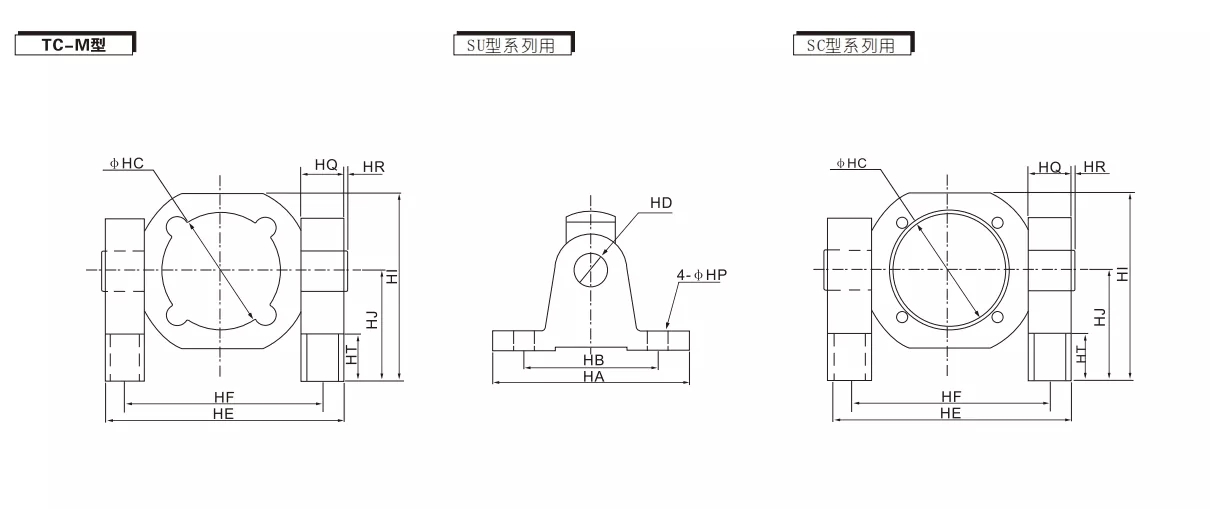

TC-M-parentes eksterne dimensionsdata

Kode / boringsdiameter

Ha

Hb

HC

HD

HAN

HF

Hej

HJ

HQ

Hr

Ht

HP

40

110

80

45.5

22

109

86

81.5

50

23

2

12

12

50

110

80

45.5

22

122

99

88

50

23

2

12

12

63

110

80

68.5

22

134

111

94

50

23

2

12

12

80

120

85

87.5

22

160

137

127

70

23

2

14

14

100

120

85

107.5

22

178

155

136

70

23

2

14

14


FAQ:

Hvad er forskellen mellem TC- og TC-M-installationsbeslag?

TC Bracket: Normalt en standardinstallationsbeslag, der er egnet til generelle installationsbehov.

TC-M-beslag: designet som en forbedret installationsbeslag, det kan være mere velegnet til specifikke installationsmiljøer eller give mere stabil support.


Hvad er materialerne til TC -beslag?

Olk Brand TC Bracket's materiale er jern.

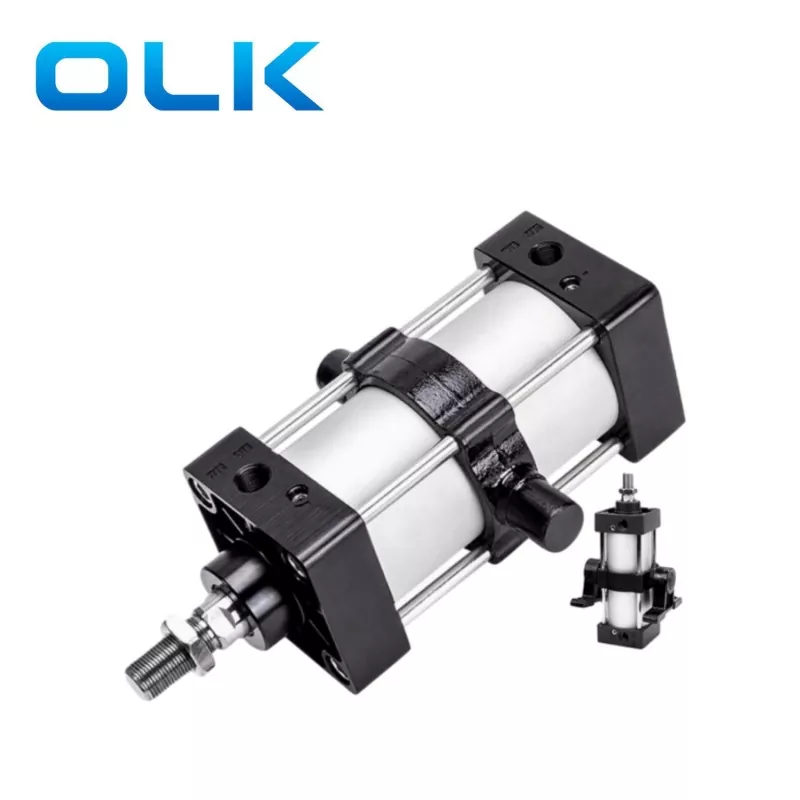

Hvilken cylinder er TC/TC-M Bracket Suit til?

TC Montering Bracket Suit til SC Pneumatisk cylinder.


Hot Tags: TCTC-M Bracket, Kina, producent, leverandør, fabrik
