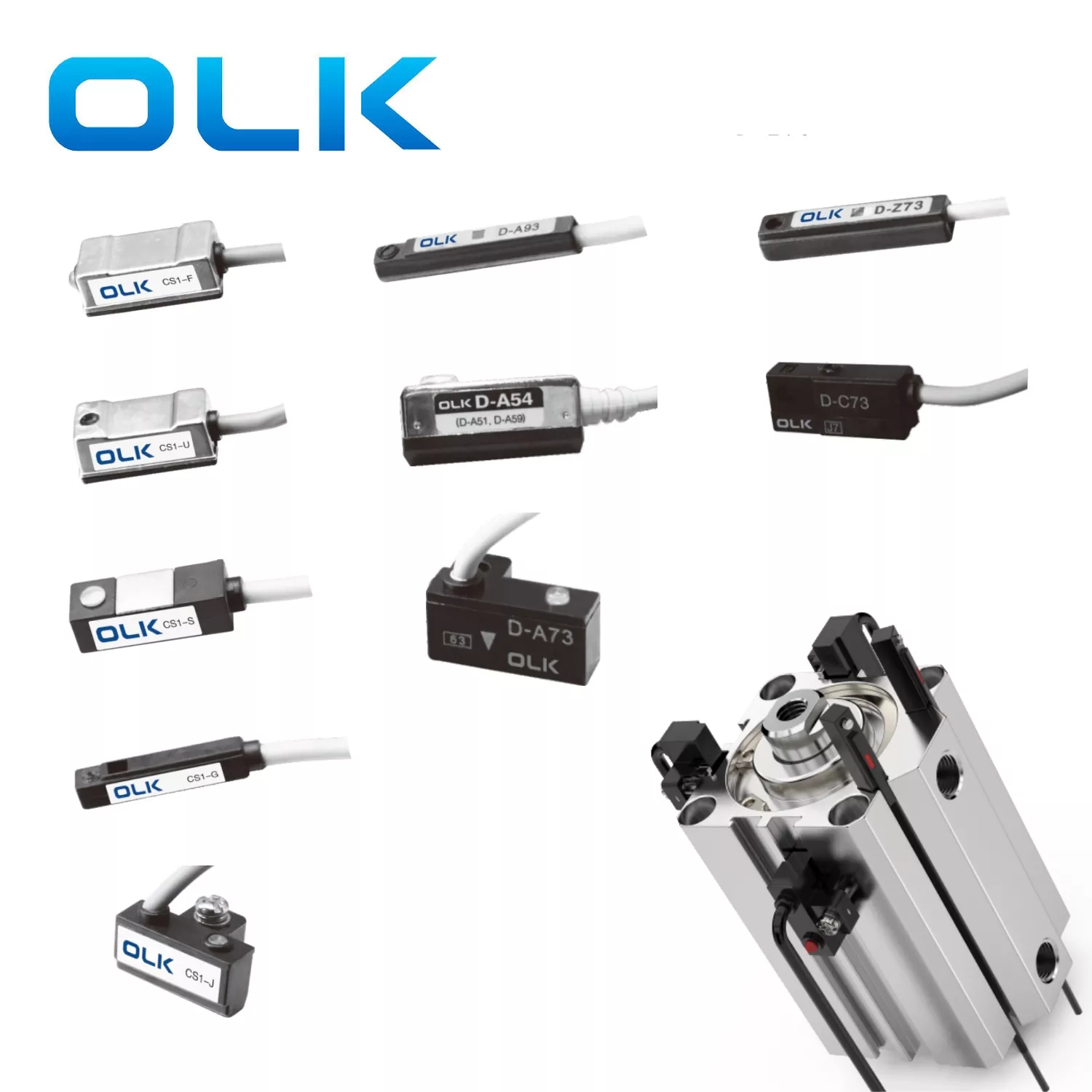

Cylindermagnetisk switch bruges til at detektere placeringen af luftcylinderslag, behøver ikke for maskinstyringsventiler eller slagtilfælde og deres monteringsbeslag i begge ender af slagtilfælde og uden behov for kollisionsblokke i enden af stempelstangen, hvilket gør det let at bruge og komprimere i strukturen. Høj pålidelighed, lang levetid, lave omkostninger og kort switch -responstid, og dermed er det blevet brugt i vid udstrækning.
OLK foreslår, når man bruger, er det vigtigt at bemærke, at cylindermagnetisk switch ikke bør installeres i nærheden af enheder med stærke magnetfelter. Når to pneumatiske cylindre udstyret med magnetiske afbrydere bevæger sig parallelt for at forhindre magnetisk interferens, skal afstanden være større end 40 mm. Det er nødvendigt at regelmæssigt kontrollere, om den magnetiske switchs placering er forskudt.
· Intelligent sensing
· Magnetisk stabilitet, følsom induktion
· Let at installere, kan installeres i enhver position langs cylinderslag
|
Model |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G. |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Relevante cylindre |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Ond/min |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS(SMC) |
|
|
Installationsmetode |
Bind stænger/ringbælter |
Bind stænger/ringbælter |
Spore |
Annulleret |
Spore |
Spore |
Spore |
Spore |
Spore |
|
Foto |
|
|
|
|
|
|
|
|
|
|
Cylinderapplikationsdiagram |
|
|
|
|
|
|
|
|
|
|
Oversigt Dimensionsdiagram |
|
|
|
|
|
|
|
|
|
|
Skift type |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
SPST normalt åbent |
|
Følelsestype |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
Reed switch med kontakt |
|
Driftsspænding |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
|
Maksimal skiftende strøm |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
|
Maksimal kontaktkapacitet |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
|
Internt strømforbrug |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
Spændingsfald |
Max 2,5V @ 10ma DC |
Max 2,5V @ 100ma DC |
Max 2,5V @ 100ma DC |
Max 2,5V @ 10ma DC |
Max 2,5V @ 10ma DC |
Max 2,5V @ 40mA DC |
Max 2,5V @ 10ma DC |
Max 2,5V @ 40mA DC |
Max 2,5V @ 40mA DC |
|
Lækstrøm |
|
|
|
|
|
Max 10W |
|
Max 10W |
Max 10W |
|
Indikatorlys |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
Rød LED |
|
Kabel |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
2.8φ, 2c, grå oliebestandig PVC |
|
Følsomhed |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Maksimal skiftefrekvens |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Driftstemperatur |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Stødmodstand |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
|
Vibrationsmodstand |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Beskyttelsesgrad |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Beskyttende kredsløb |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
Ingen |
|
Model |
Su-10 |
Su-12 |
Su-15 |
Su-16 |
Su-18 |
TCS1-F |
|
Relevante cylindre |
SU32 |
SU32/40/50 |
Dens |
SU80/100/12 |
|
Bracket |
|
Installationsmetode |
Spore |
Spore |
Spore |
Spore |
Spore |
Skrue |
|
Enhed |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
|
Model |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
Mal-16 |
Mal-20 |
Mal-25 |
Mal-32 |
Mal-40 |
|
Enhed |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
PCS |
1: Sikre med rustfrit stål lynlås -bånd
2: Fast på trækstangen
3: Installer direkte fra installationspladsen
4: Jernbaneinstallation
Forholdsregler for magnetiske switches
· Kortslutning af 2-ledningsafbrydere.
2-ledningsmagnetiske kontakter har meget lav modstand. Tilslutning af dem direkte til strømmen kan forårsage en kortslutning og brænde kontakten.
· Kontroller ledningspolaritet.
2-ledningsafbrydere skal være forbundet med den korrekte polaritet. Omvendt ledninger kan få signallyset til ikke at tænde.
3-ledningsafbrydere skal også kables korrekt, eller de kan blive beskadiget.
· Forbind ikke direkte til store induktive belastninger.
Store belastninger som motorer eller store magnetventiler kan forårsage overspændingsstrøm og ødelægge kontakten. Sørg for, at spænding og strøm er stabil og ren.
· Undgå stærke magnetiske felter og metalchips.
Disse kan reducere følsomheden og forårsage falske signaler eller fiasko. For stærke magnetiske miljøer skal du bruge specielle magnetiske switches designet til den anvendelse.
· Brug ikke i barske miljøer.
Sensorhovedet er lavet af harpiks. Undgå vand, kemikalier eller havvand, som kan få det til at revne eller svulme.
· Håndter med omhu.
Magnetiske kontakter er skrøbelige. Undgå påvirkninger, trækning eller grov håndtering under opbevaring, transport og installation.
· Lækstrøm i 2-lednings elektroniske kontakter.
Disse kontakter har en lille lækstrøm. Sørg for, at belastningsstartstrømmen er højere end lækstrømmen for at undgå falske signaler. 3-ledningsafbrydere har lavere lækage eller bruger mekaniske switches uden lækage.
· For andre specielle forhold skal du konsultere inden brug.
Kontakt OLK -teamet for at undgå skader eller tab ved forkert brug.
Hvordan bruges en magnetisk switch?
Magnetiske kontakter kan bruges i forbindelse med PLC, relæer og andre controllere til transmission af signaler.
Hvad er forholdsreglerne for magnetiske switches?
Kortslut ikke strømforsyningen direkte, når du bruger magnetiske kontakter.
Hvad er en ikke-kontakt magnetisk switch?
En ikke-kontakt magnetisk switch fungerer anderledes end en kontakttype. Den bruger elektroniske komponenter til at detektere magneter i stedet for mekaniske dele som rørafbrydere. Derfor kaldes det også en fast tilstand eller elektronisk magnetisk switch. Det har bedre modstand mod chok og vibrationer, og dens levetid er næsten permanent.
|
Sammenligning af to positionsdetektionsmetoder for cylindre |
||
|
Detektion måde |
|
karakteristisk |
|
Begrænsningskontakt: Limitafbrydere er installeret med kollisionsblokke foran stempletstangen. I grænseafbrydertypen installeres kollisionsblokke på stempelstangen, og grænseafbrydere (såsom rejsekontakter og mekaniske kontrolretningsventiler) installeres i begge ender af stempelstængerens bevægelsesslag for at detektere stemplets bevægelsesslag. Det er en kontaktafbryder. |
|
1) Arbejdsbelastningen af design, installation, fejlfinding og vedligeholdelse er stor. 2) Installationsrummet er stort 3) Omkostningerne er høje. 4) Hvis det bruges forkert, er levetiden kort. 5) Ikke påvirket af magnetiske felter |
|
Magnetisk switch: Magnetisk switch -type er at installere to magnetiske afbrydere direkte på forskellige positioner på cylinderlegemet for at detektere bevægelsestrækket af luftcylinderen. Det er en ikke-kontakt switch. |
|
1) Savende design og installationstid, let at fejlsøge 2) Lille installationsrum 3) Omkostningerne reduceres kraftigt med færre vedhæftede filer. 4) Det har høj pålidelighed, lang levetid og god gentagelighed af handlingspositioner. Der er ikke noget problem med mekanisk påvirkningsskade, og det har stærkt støv, vand og oliebestandighed. 5) Det er let at opnå elektrisk pneumatisk fælles kontrol 6) Anti -magnetiske foranstaltninger skal træffes i stærke magnetiske felter |
