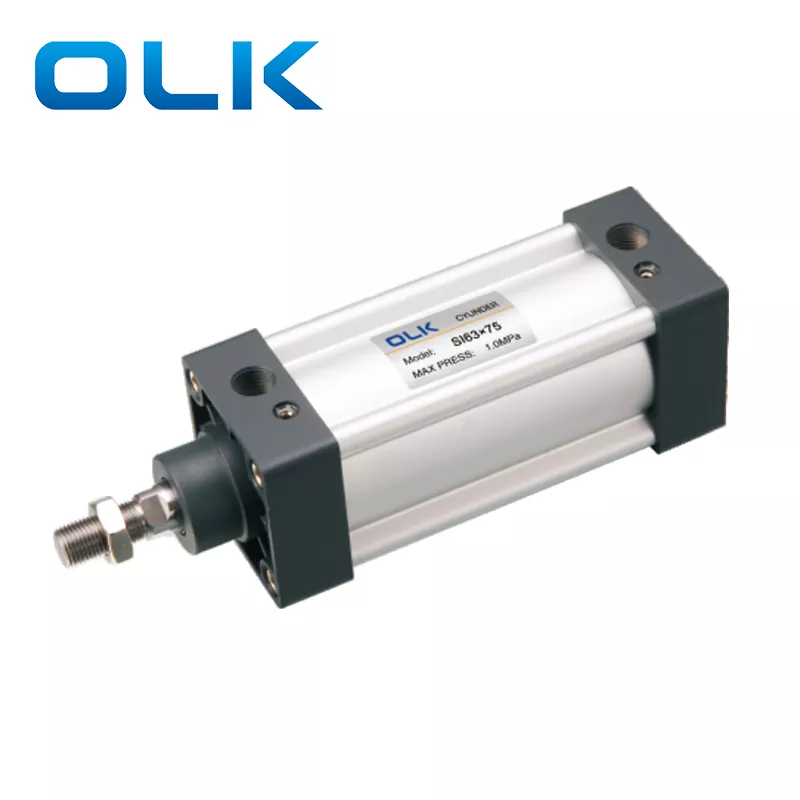

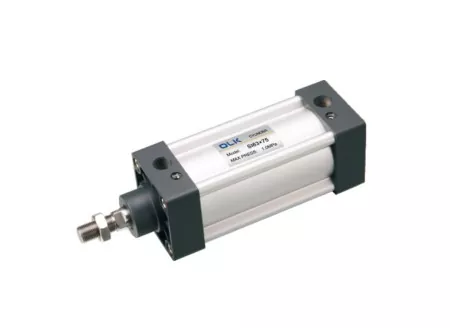

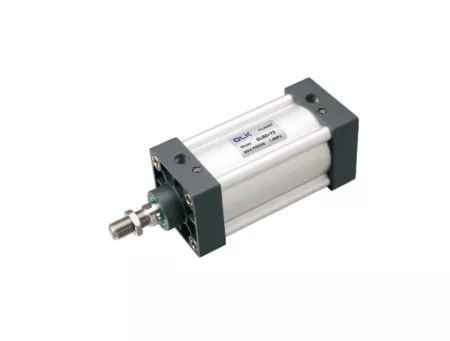

SI-serien ISO15552 standard pneumatisk cylinder fås i tre typer: standard dobbeltvirkende, SID dobbeltstang dobbeltvirkende og SIJ dobbeltstang dobbeltvirkende med justerbar slaglængde. De overholder ISO 15552-standarden, hvilket betyder, at deres installationsmål er større endSU pneumatiske cylindreaf samme størrelse. Fast tilbehør er ikke udskifteligt og er kun kompatibelt med ISO 15552 (tidligere ISO 6431) specifikationer.
1.IS015552(original IS06431) standard pneumatisk cylinder;
2. Stempeltætningen er sammensat af 2 Y-formede envejstætningsstrukturer, som har kompensationsfunktion, lang levetid og lavt opstartstryk,
3. Det 米-formede aluminiumsrør uden trækstang har god korrosionsbestandighed;
4. Bufferjusteringen af cylinderen er jævn og stabil:
5.Cylindere og tilbehør til installation med flere specifikationer er valgfrit.

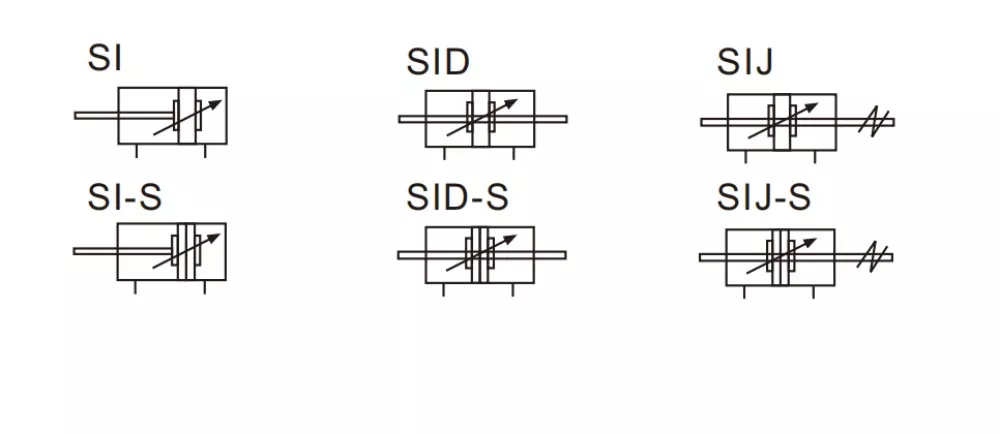

SI serie ISO15552 standard pneumatisk cylinder symbol:
|
Bestillingskode |
|
|||||||||
|
OG |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SIGE |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Borestørrelse |
Stang materiale |
|
slagtilfælde |
|
Justerbar slaglængde |
Magnet |
Monteringstype |
Tætningsmateriale |
Trådtype |
|
SI: dobbeltvirkende type |
|
Blank: medium kulstofstål |
|
|
|
10:10 mm |
Blank: uden magnet |
|
Blank: TPU |
Blank: PT（55°） |
|
SID: dobbelt stang type |
|
A: SUS420J2 |
|
|
|
20:20 mm |
S: med magnet |
H: Viton |
G:G（55°） |
|
|
SIJ: justerbar slagtype |
|
B: SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°） |
|
|
Borestørrelse (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Acting Mode |
Dobbeltvirkende |
|||||||||
|
Arbejdsmedium |
Renset luft |
|||||||||
|
Fast form |
OG |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SIGE |
||||||||||
|
Arbejdstryk |
0,1-1,0 MPa (14-145 psi) |
|||||||||
|
Bevis Tryk |
1,5 Mpa (215Psi) |
|||||||||
|
Arbejdstemperaturområde |
’-20-80℃ |
|||||||||
|
Brug hastighedsområdet |
30-800 |
30-500 |
||||||||
|
Buffertilstand |
Justerbar buffer |
|||||||||
|
Bufferafstand (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Port størrelse |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumatiske cylindre: nøgleforskelle og specifikationssammenligning
|
Model: |
Det er de
|
OG
|
|
Standard |
SU serie cylinder : JIS / AirTac |
SI serie cylinder: ISO1552 (ISO6431) |
|
Anvendte lande/regioner |
Mest brugt i asiatisk udstyr (især systemudstyr fra Taiwan og Japan) |
Mest brugt i europæisk og amerikansk udstyr, automatiseringsproduktionslinjer |
|
installationsdimension |
Kompakt |
Større |
|
Borestørrelse |
32-400 |
32-200 |
|
Fast tilbehør |
Tilbehør er kompatible medSC serie pneumatisk |
ISO6431-serien (DNC, SI, SAI, SE) Øg interne links til produkter |
|
Interne strukturelle forskelle (ikke synlige udefra) |
Endedækseldimensioner (monteringshulspositioner, cylinderhovedstørrelse, cylinderhalestørrelse) Stempelstangs gevindlængde Indvendig rillestruktur af cylinderprofil Forskelle mellem europæiske og japanske standard monteringshuller SU pneumatisk cylinder og SI luftcylinderKan ikke udskiftes, og tilbehør (CA /CB fodbeslag,FA-flanger,TC-M, ledhoveder) er ikke kompatible |
|
Hvilket mærke kan SI-cylindre erstatte?
SI cylindre kan erstatte AIRTACs SI-serie cylindre. Bemærk dog, at AIRTAC har udgået SI-serien. Deres nye erstatningsmodel hedder SAI-serien pneumatisk cylinder, som har samme funktion og samme monteringsmål.
Hvad er forskellene mellem den nye SAI-serie og den gamle SI-serie standard luftcylinder?
De nye SAI-cylindre har udvendige riller til sensorinstallation, hvilket gør sensormontering hurtig og bekvem.
Hvilken type cylinder er SI?
SI er en standard luftcylinder.
