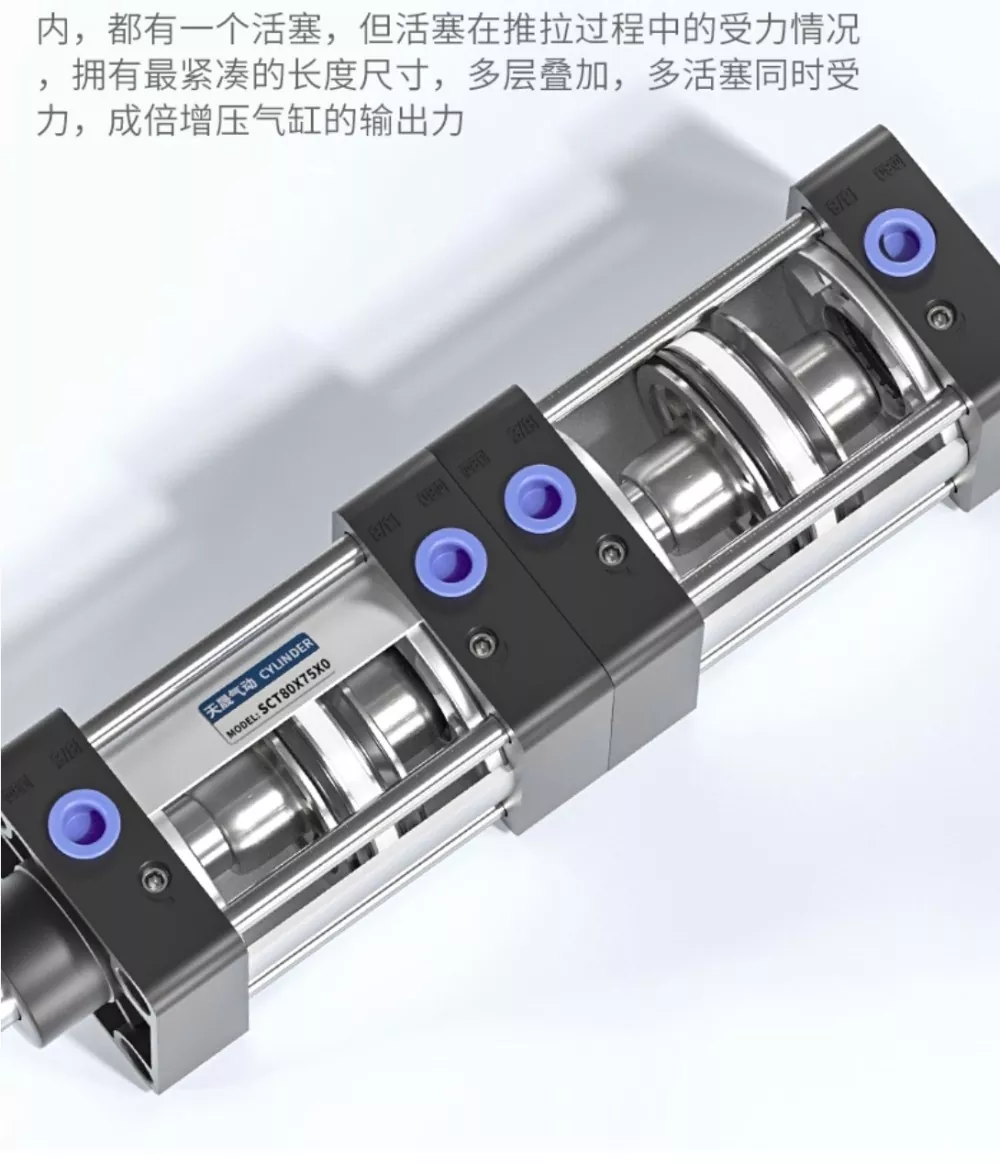

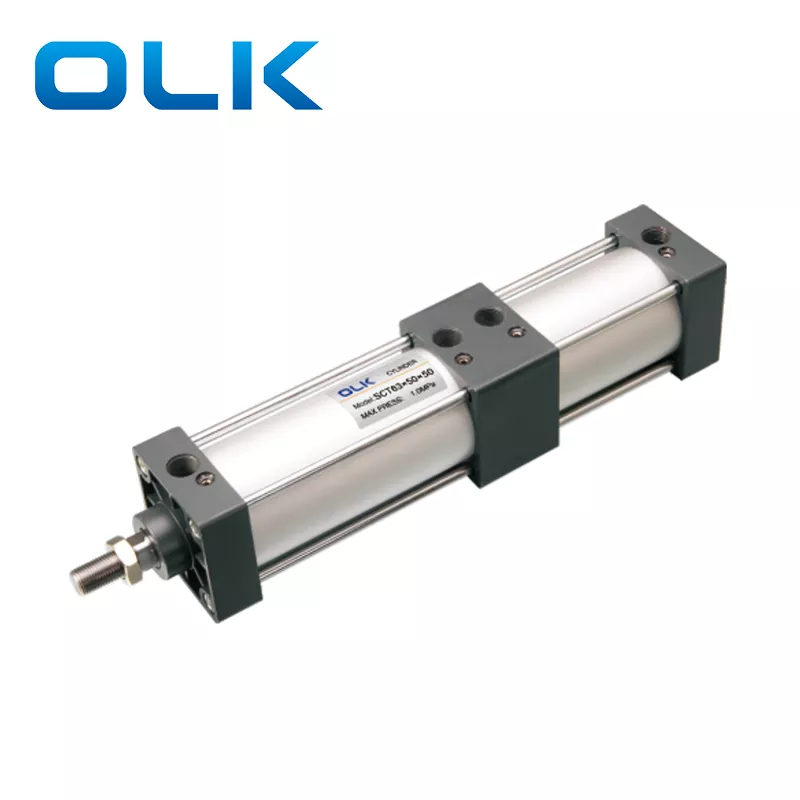

SCT-trækstangscylinderen har tovejs YCC-tætningsringe og et kraftfuldt dobbelttaktsdesign med et kompakt og raffineret udseende, der sikrer hurtig handling og jævnt, stabilt output. Hvert lag af cylinderen indeholder et individuelt stempel, og under push-pull-processen deler flere stempler belastningen, hvilket gør det muligt for cylinderen at opnå den mest kompakte længde, mens den genererer multipliceret udgangskraft gennem dens flerlags stablede struktur. Dette design med dobbelt kraft leverer stærkere kraft, og konfigurationen med seks tætningsringe giver fremragende tætningsydelse, hvilket gør det muligt for cylinderen at holde et tryk på op til 1,4 MPa uden lækage.
·OLK standard cylinders.
· Stempeltætningen vedtager en speciel tovejs tætningsstruktur, med et kompakt design og olieopbevaringsfunktion.
· Trækstangscylinder; de forreste og bageste dæksler er forbundet til aluminiumsrørkroppen med trækstænger for høj pålidelighed.

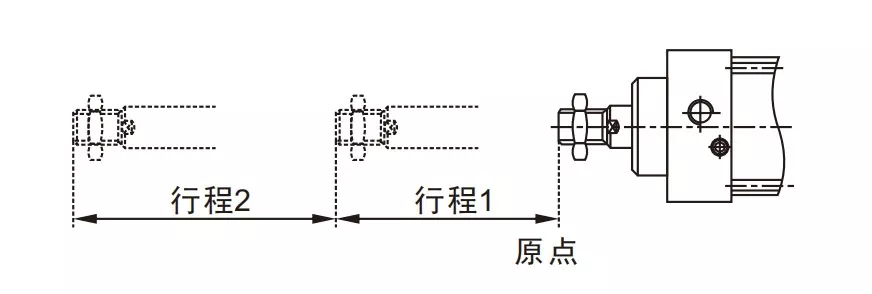

· Stempelstangen kan opnå flere positioneringspunkter under sit fulde slag.
· Glat og justerbar dæmpning.
·Forskellige cylinderspecifikationer og monteringstilbehør er tilgængelige for kunderne at vælge imellem.
· Højtemperaturbestandige tætningsmaterialer er valgfrie, hvilket tillader cylinderen at fungere normalt ved 150°C.
|
Bestillingskode |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Borestørrelse |
|
Slag 1 |
|
Slag 2 |
|
Magnet |
Tætningsmateriale |
Monteringstype |
Tråd |
|
SCT trækstangscylinder |
|
|
|
|
|
|
T:NPT gevind |
Blank: TPU |
Blank: |
Tom: PT gevind |
|
|
|
|
|
|
|
|
S: med magnet |
N:NBR |
LB: benmontering |
T:NPT gevind |
|
|
|
|
|
|
|
|
|
H: |
|
G:G tråd |
|

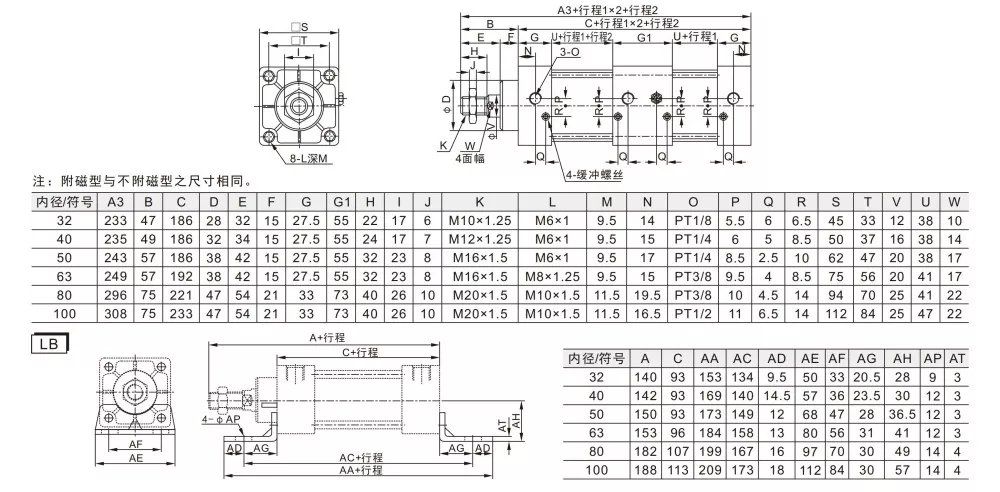

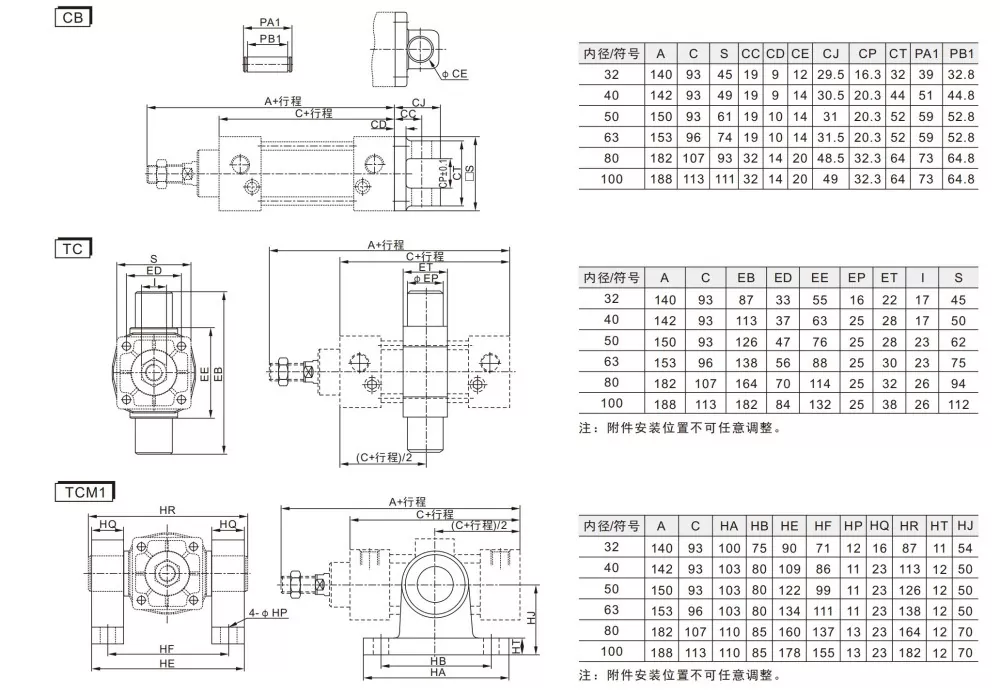

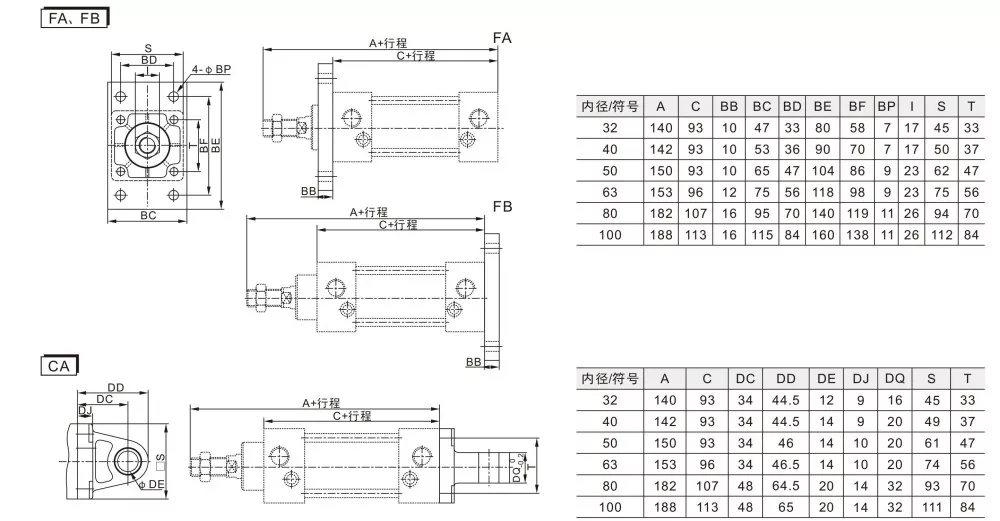

Borestørrelse (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Acting Mode |
Dobbeltvirkende |
|||||
|
Arbejdsmedium |
Renset luft |
|||||
|
Fast form |
Basic og LB |
|||||
|
Arbejdstryk |
0,1-1,0 MPa (14-145 psi) |
|||||
|
Bevistryk |
1,5 Mpa (215Psi) |
|||||
|
Arbejdstemperaturområde |
’-20-80℃ |
|||||
|
Brug hastighedsområdet |
30-800 |
|||||
|
Buffertilstand |
Justerbar buffer |
|||||
|
Bufferafstand (mm) |
21 |
28 |
29 |
|||
|
Port størrelse |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
Pneumatiske kontrolskemaer til multipositionscylindre |
||
|

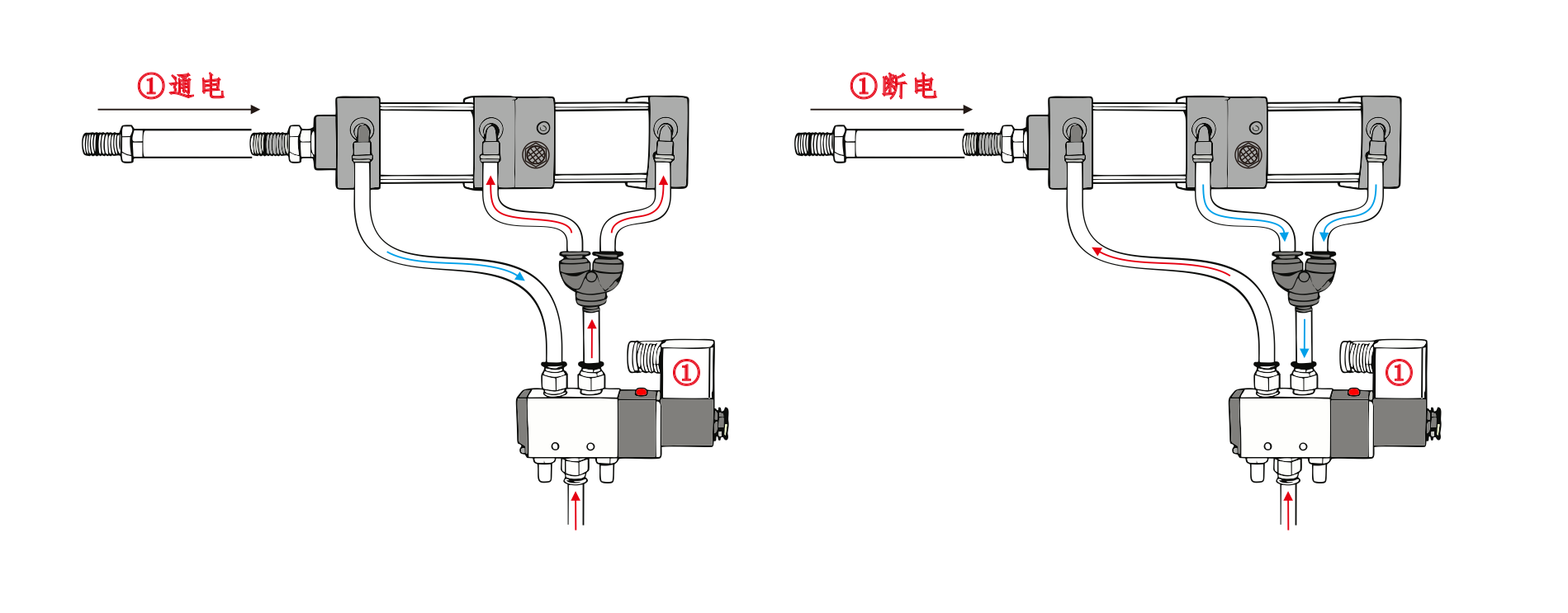

Hver sektion af cylinderen indeholder et stempel. Når stempelstangen strækker sig, genererer alle stempler skubbekraft. Men under tilbagetrækningen producerer kun et stempel trækkraft. · Trækstangscylinder; de forreste og bageste dæksler er forbundet til aluminiumsrørkroppen med trækstænger for høj pålidelighed. |

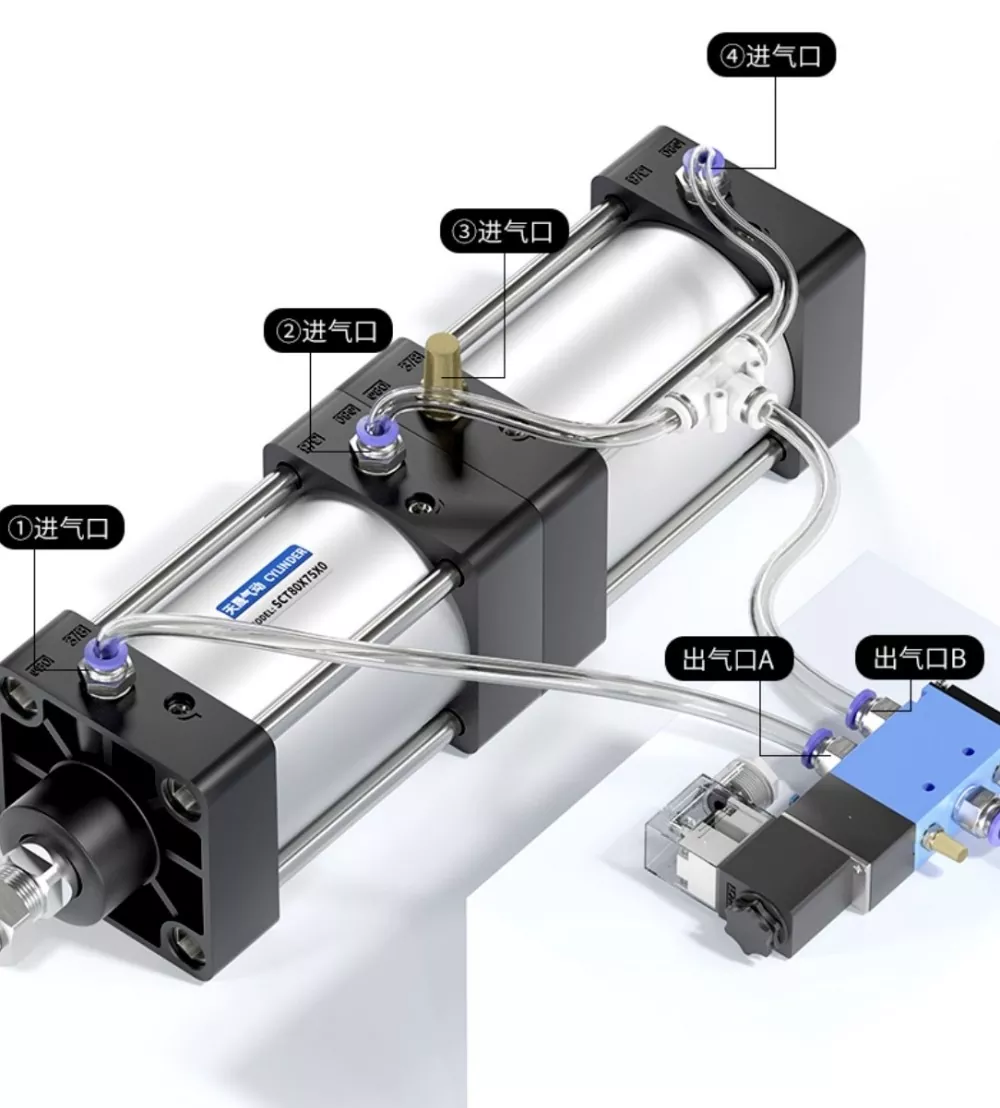

1.Udvidelse Når lufttilførslen er tændt: Magnetventil nr. 1 aktiveres, og cylinderen strækker sig til det første slag.
Magnetventil nr. 2 aktiveres derefter, og cylinderen strækker sig til det andet slag.
2.Tilbagetrækning Når stempelstangen er helt udstrakt: Magnetventil nr. 1 og nr. 2 er begge strømløse, og cylinderen trækkes helt tilbage. |

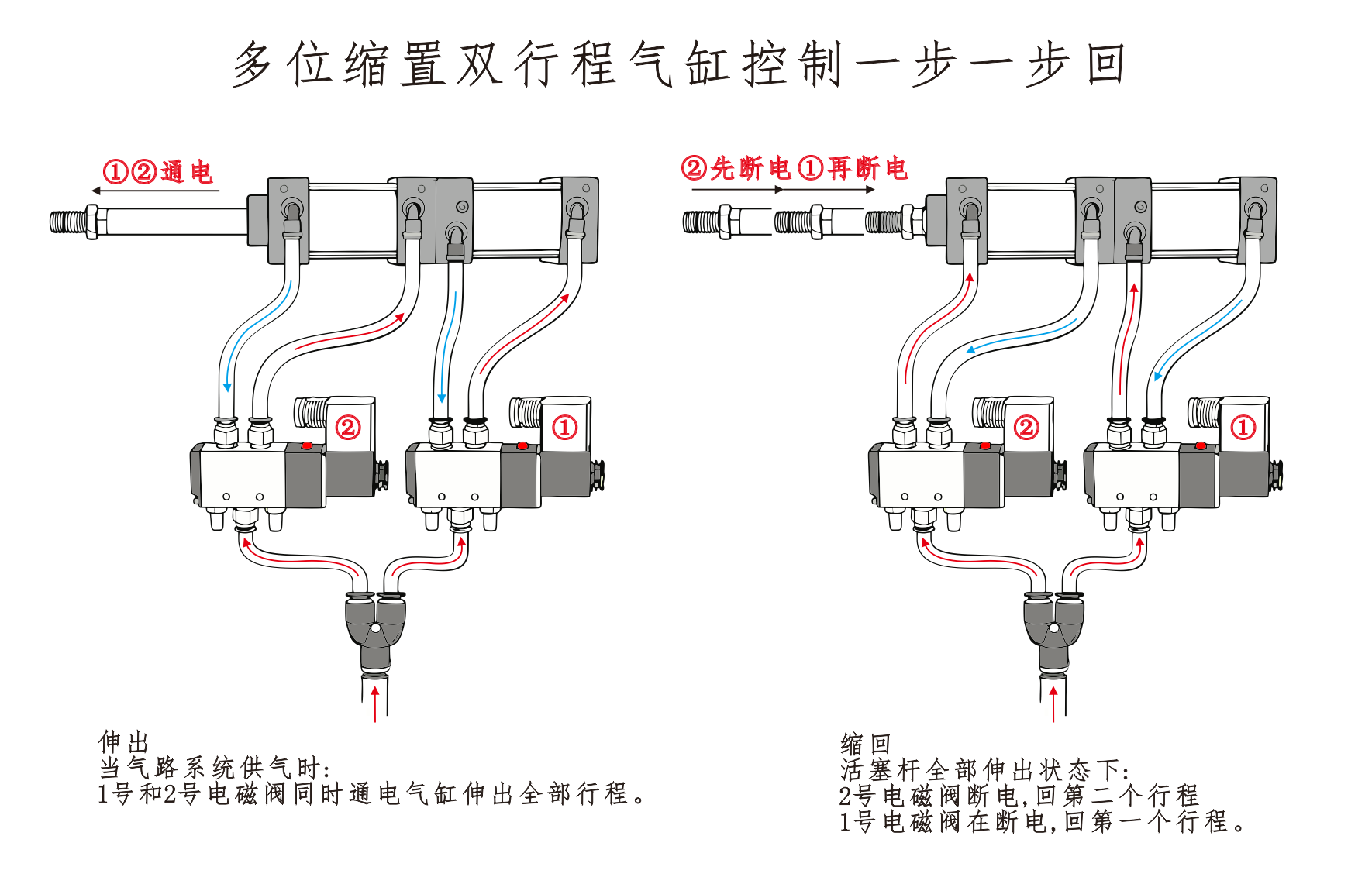

1. Forlængelse (fremadgående slag) Når lufttilførslen er tændt: Magnetventil nr. 1 og nr. 2 aktiveres på samme tid. Cylinderstangen strækker sig gennem alle slag, indtil den er helt udstrakt.
2. Tilbagetrækning (trin-for-trin-retur) ①Vend tilbage til den anden position Når stempelstangen er helt udstrakt: Magnetventil nr. 2 er deaktiveret, hvilket får cylinderen til at trække sig tilbage til den anden position. ② Vend tilbage til den første position Magnetventil nr. 1 er deaktiveret, hvilket får cylinderen til at trække sig tilbage til den første position og fuldføre returprocessen. |
|
|
|
|
Hvad er SCT cylinder serien?
SCT cylinder tilhører standard serie pneumatisk cylinder trækstang type
