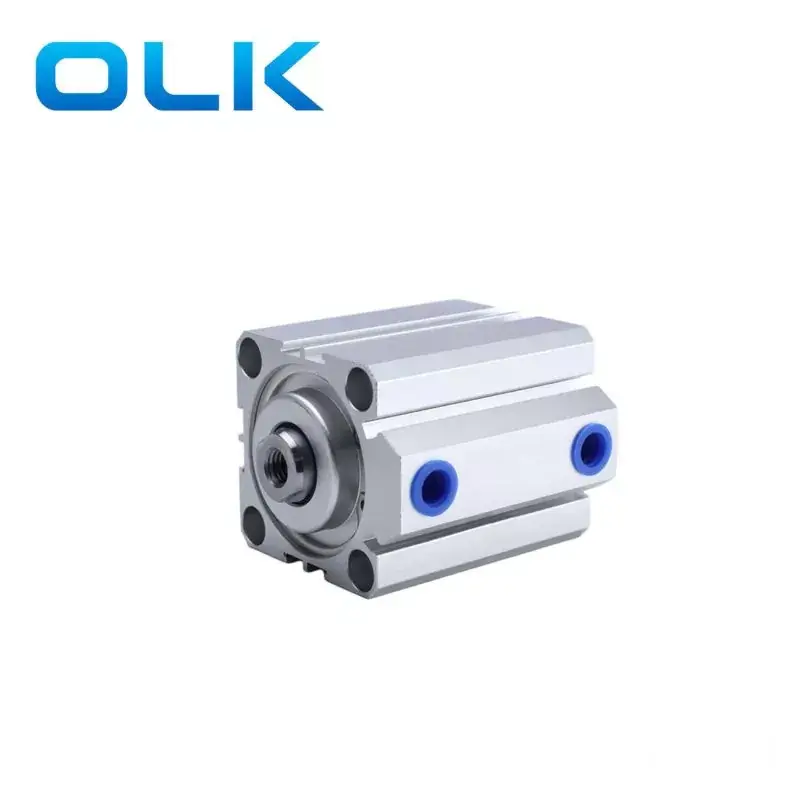

Ouleikai (OLK) SDA-serien tynd cylinder har et ultratyndt design, hvilket gør det velegnet til applikationer med begrænset plads, hvilket muliggør installation og drift i smalle rum. På trods af sin lille størrelse udviser SDA-tyndtype-cylinderen fremragende ydelse, herunder hurtig respons, stabil drift og højpræcisionspositioneringsfunktioner.
Det tynde cylinderlegeme er udstyret med magnetiske switch -slots omkring det, hvilket gør det praktisk at installere nærhedsafbrydere. Med funktioner som lineær skubbe og rotation har den stærk anvendelighed og kan bruges til komponentkontrol i elektroniske enheder, såsom åben/tæt kontrol af CD -drev og transmissionskontrol i trykudstyr.
Olk Pneumatic Company producerede SDA-serie Ultra-Thin Cylinder fungerer stabilt i lang tid uden behov for hyppig vedligeholdelse eller udskiftning.
Kina Ouleikai Pneuamtic Stabil Operation SDA -serie Tynde cylinderproduktkarakteristika
SDA tyndt cylindersymbol:
| Bestillingskode: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magnet | Borestørrelse |
|
Stoke |
|
Justerbart slagtilfælde |
Trådtype |
Trådtype |
| SAD: Tynd cylinder (dobbelt acing) |
Blank: Uden magnet |
|
|
|
|
10: 10mm | Blank: Femal tråd |
Blank: Pt |
| SSA: tynd cylinder (enkelt skuespiller-putsh) |
S: Med magnet |
|
|
|
|
20: 20mm |
B: mandlig tråd |
T: NPT |
| STA: tynd cylinder (enkelt skuespiller-pull) |
|
|
|
|
|
30: 30 mm |
N: Ingen tråd |
G: G. |
| SDAD: tynd cylinder (dobbeltstang) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: tynd cylinder (dobbeltstang justerbart slagtilfælde) |
|
|
|
|
|
50: 50 mm |
|
|
1. overholder virksomhedsstandarder.
2. Cylinderlegemet og bagdækslet såvel som stemplet og stemplet stangen er fastgjort til en kompakt og pålidelig konstruktion.
3. cylinderboringen gennemgår rullende behandling efterfulgt af hård oxidationsbehandling, hvilket sikrer slidstyrke.
4. stempelforseglingen vedtager en speciel dobbeltsidet tætningsstruktur, kompakt i størrelse, med olieopbevaringsfunktion.
5. Kompakt struktur sparer effektivt installationsrummet.
6. Magnetiske switch -riller leveres omkring cylinderlegemet til praktisk installation af nærhedskontakter.
7. Forskellige specifikationer for cylindertyper er tilgængelige til selektion.
|
Borestørrelse (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Fungerende tilstand |
Dobbelt skuespil |
|||||||||
|
Enkelt flytning / enkeltvirkende introduktion |
- |
|||||||||
|
Arbejdsmedium |
Renset luft |
|||||||||
|
Arbejdstryk |
Dobbeltvirkende: 0,1-1,0 MPa (14-145psi) |
|||||||||
|
Enkelt skuespil: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Bevistryk |
1,5 MPa (215psi) |
|||||||||
|
Arbejdstemperaturområde |
‘-20-80 ℃ |
|||||||||
|
Arbejdshastighedsområde |
Dobbeltvirkende: 30-500 enkelt skuespil: 50-500 |
|||||||||
|
Bufferingstilstand |
Crash Pushion |
|||||||||
|
Portstørrelse |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
