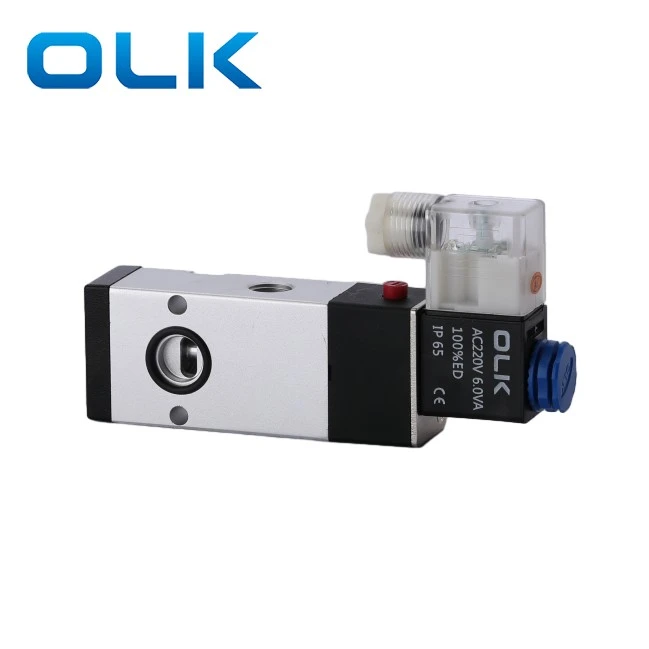

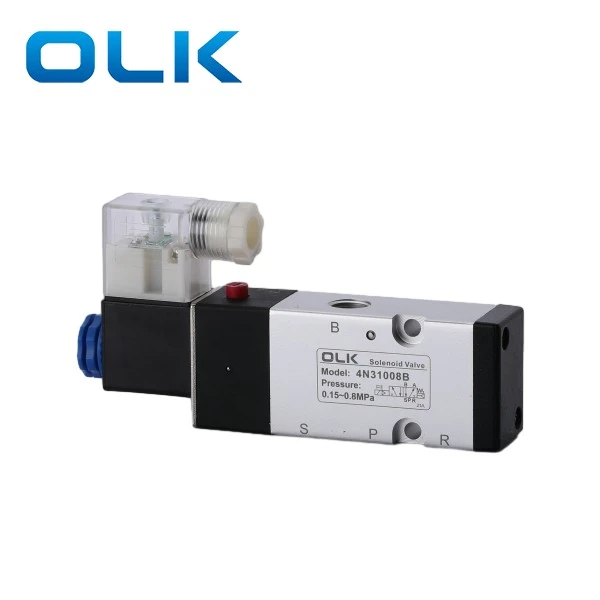

5 Way 4N310-08 PLATE Magnetventil

OLK 2Position 5 Way 4N310-08 Plade Solenoidventiltråd er G1/4-portstørrelse.4N310-08 Ventil har en tilbage-luftudgangsdesign, hvilket giver mulighed for fleksibel installation og rumbesparende, hvilket effektivt forbedrer responshastigheden og systemets stabilitet.

5 Way 4N310-08 er specifikt til værktøjskærende cylindersystem, der er egnet til højfrekvente switching-scenarier. Og er dedikeret til automatiseringsudstyr såsom CNC-værktøjsmaskiner og bearbejdningscentre.

5 vej 4N310-08 pladesagnetventilproduktfunktioner ：

Dedikeret design til knivcylinder/klemmecylinder

Luftventil på bagsiden, kompakt struktur

Valgfri spænding: AC220V / DC24V

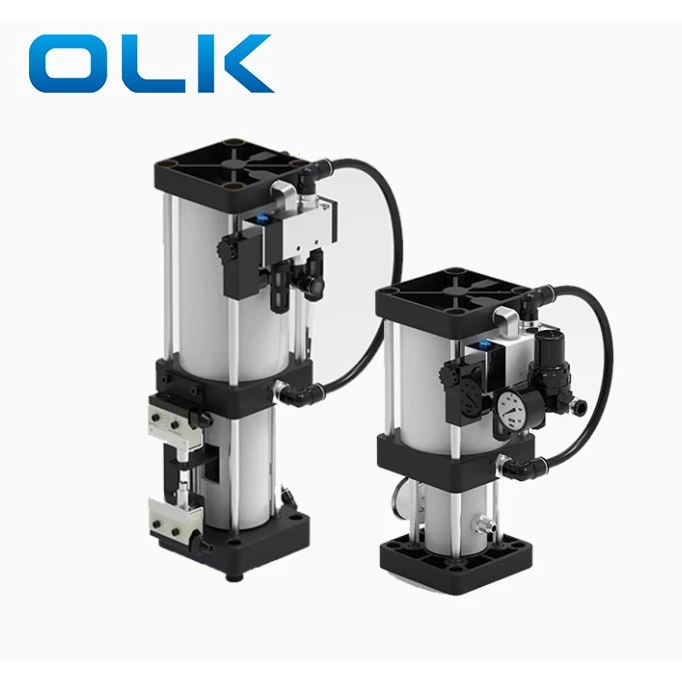

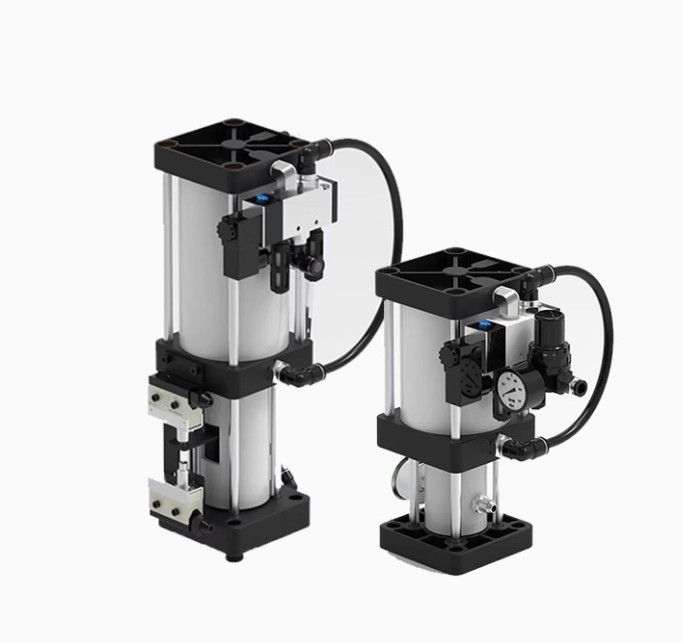

Oversigt over værktøjsfrigivelse Cylinder (TRC)

Værktøjsfrigivelsescylinderen bruges specielt til CNC -maskinspindler til at frigive værktøjer. Denne cylinder bruger princippet om "lige tryktransmission i væsker", der tillader et lille lufttryk at generere den store kraft, der er nødvendig for at frigive værktøjet i CNC-spindlen. Cylinderen består af: luftcylinder, 5-vejs 2-position 4N310 magenoidventil, oliereservoir og mikroafbrydere.

Værktøjsfrigørelsescylinderinstallationsnotater

For lodrette spindler skal du faste cylinderen med en beslag og installere den lodret over spindelboksen.

For vandrette spindler skal du holde oliekoppen lodret og højere end cylinderlegemet.

Oliebokken skal stå op for at lade luft flygte fra cylinderen.

Installation af værktøjsfrigivelse Cylinderinstallationstrin

Sluk for maskinkraften (panel og skab) og luftforsyning.

Fjern spindelkassedækslet. Frakobl luftrørene fra magnetventilen.

Skru plastikmøtrikken på magnetventilen (fjern ikke ledninger, medmindre det er korrekt markeret).

Frakobl ledningerne fra øverste og nederste grænseafbrydere (Mark omhyggeligt).

Fjern den gamle cylinder.

Installer den nye cylinder, og fikser den med skruer.

Tilslut ledninger og luftrør igen. Sørg for:

Den øverste grænsekontakt trykkes på.

Den nederste grænseafbryder justeres korrekt (for maskiner med værktøjsmagasin er dette kritisk for sikkerhed).

Efter installationen skal du teste med et værktøj. Kontroller værktøjsfrigivelse og klemme. For maskiner med et værktøjsmagasin, testværktøjsændring.

Forholdsregler for værktøjsfrigivelse Cylinderforbrug

· Cylinder kan installeres lodret eller vandret. For vandret skal oliekopen stå opad.

· Luftforsyning skal være ren og tør, tryk mindst 6 kg/cm².

· Olieniveau i koppen: mindst 1/5, maksimalt 4/5.

· Kontroller 4N310 magnetventilspænding og lufttryk under installationen.

FAQ

Hvad bruges 4N310 til?

4N310 bruges til værktøjsfrigørelsescylinder.

AC vs DC -spole?

AC er til husholdningskraft; DC er jævnstrøm.

Hvad er knappen under forbindelseshullet?

Det skifter manuelt udstødningsporten.

Installationstips?

Rene rør og forbindelser for at undgå, at snavs kommer ind i luftkredsløbet.

Hvad 'S 4N310-08 PORT STØRRELSE?

Indløb, udløb, udstødning: G1/4 -tråd; Side udstødningshuldiameter: 19 mm.
